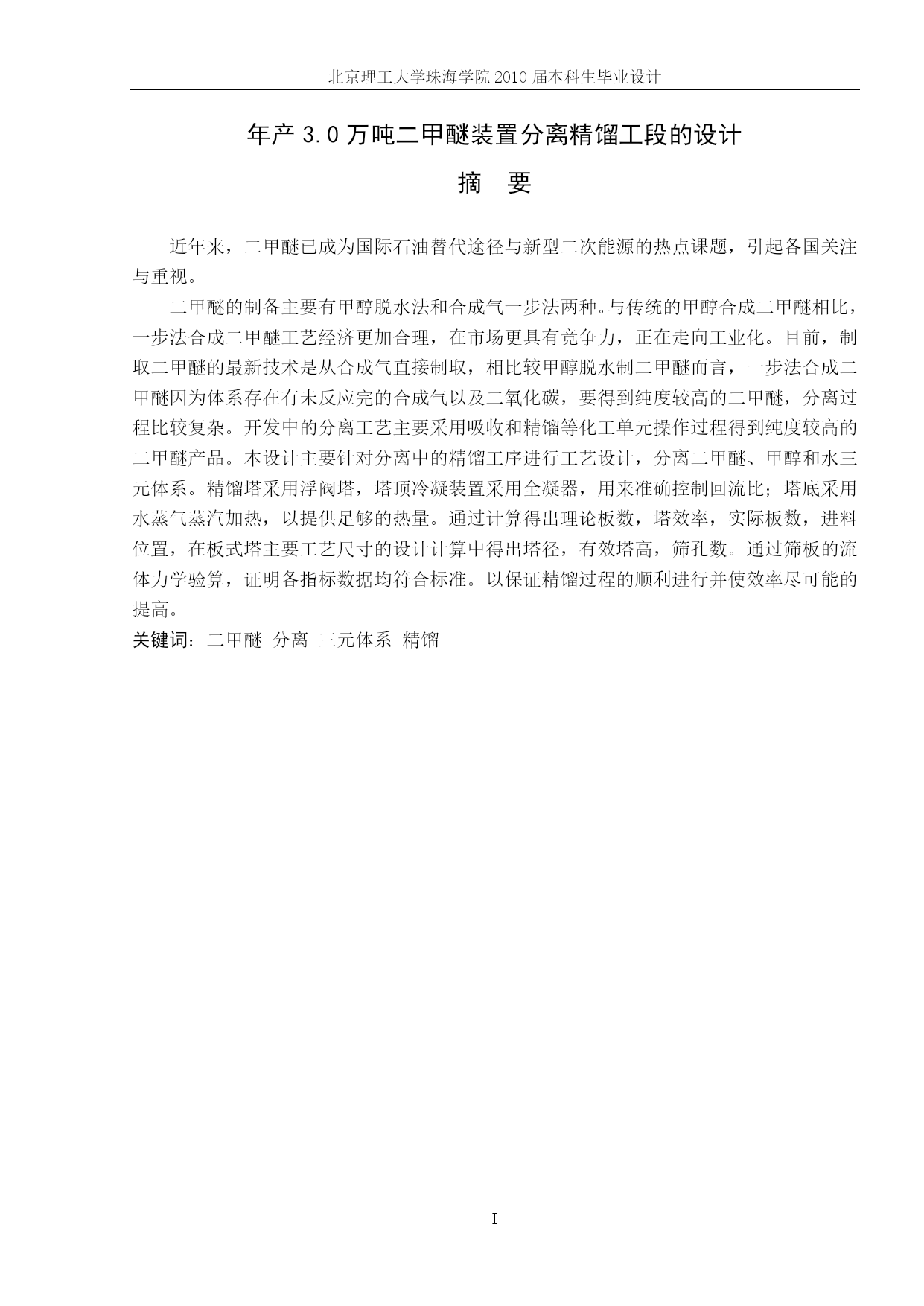

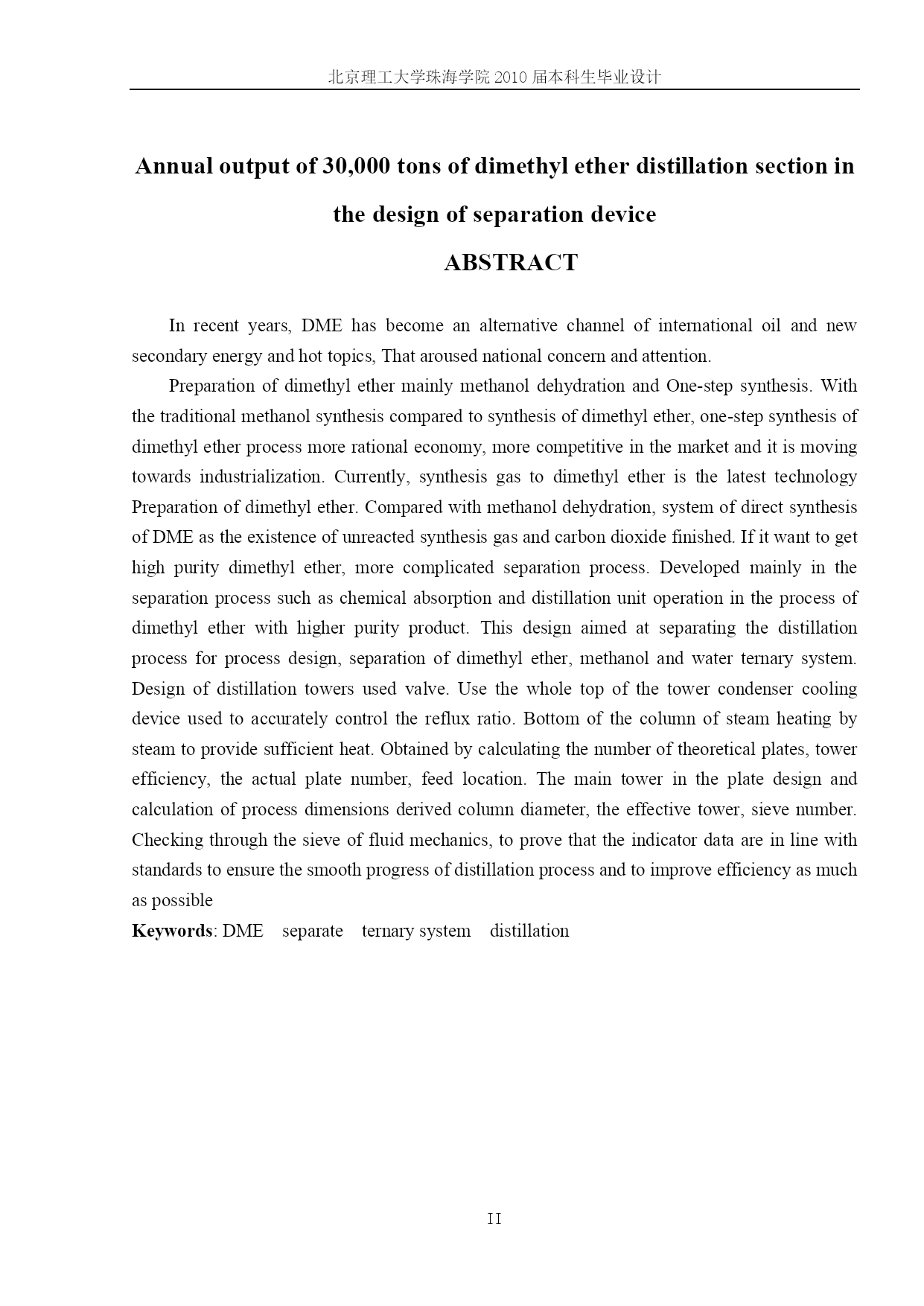

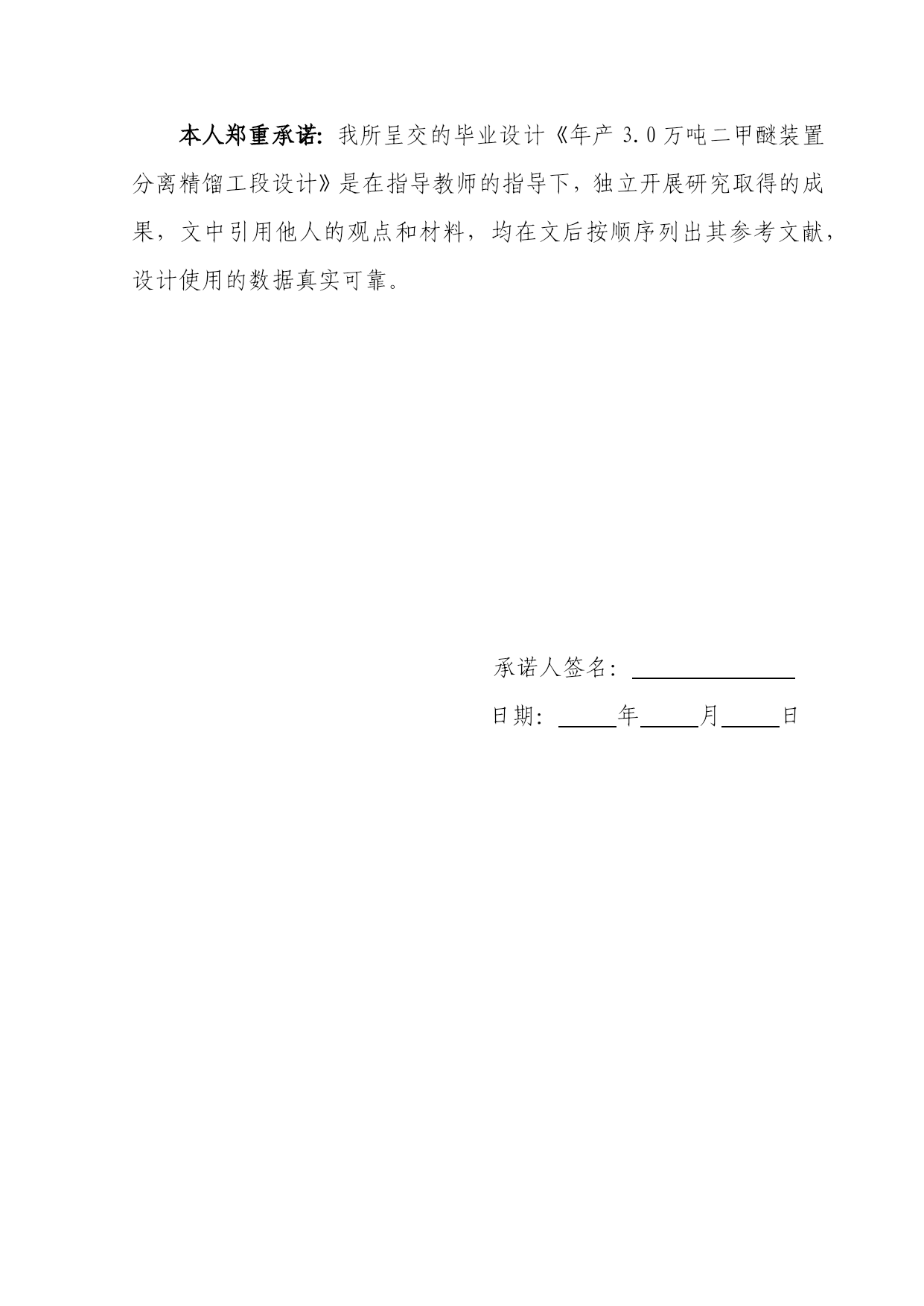

PAGE北京理工大学珠海学院2008届本科生毕业设计（论文）年产3.0万吨二甲醚装置分离精馏工段的设计学院：化工与材料学院专业：姓名：指导老师：化学工程与工艺吴晓玲学号：职称：0605211027冯彤英讲师中国·珠海二○一○年五月北京理工大学珠海学院毕业设计诚信承诺书本人郑重承诺：我所呈交的毕业设计《年产3.0万吨二甲醚装置分离精馏工段设计》是在指导教师的指导下，独立开展研究取得的成果，文中引用他人的观点和材料，均在文后按顺序列出其参考文献，设计使用的数据真实可靠。承诺人签名：日期：年月日北京理工大学珠海学院2010届本科生毕业设计PAGE\*MERGEFORMATIV年产3.0万吨二甲醚装置分离精馏工段的设计摘要近年来，二甲醚已成为国际石油替代途径与新型二次能源的热点课题，引起各国关注与重视。二甲醚的制备主要有甲醇脱水法和合成气一步法两种。与传统的甲醇合成二甲醚相比，一步法合成二甲醚工艺经济更加合理，在市场更具有竞争力，正在走向工业化。目前，制取二甲醚的最新技术是从合成气直接制取，相比较甲醇脱水制二甲醚而言，一步法合成二甲醚因为体系存在有未反应完的合成气以及二氧化碳，要得到纯度较高的二甲醚，分离过程比较复杂。开发中的分离工艺主要采用吸收和精馏等化工单元操作过程得到纯度较高的二甲醚产品。本设计主要针对分离中的精馏工序进行工艺设计，分离二甲醚、甲醇和水三元体系。精馏塔采用浮阀塔，塔顶冷凝装置采用全凝器，用来准确控制回流比；塔底采用水蒸气蒸汽加热，以提供足够的热量。通过计算得出理论板数，塔效率，实际板数，进料位置，在板式塔主要工艺尺寸的设计计算中得出塔径，有效塔高，筛孔数。通过筛板的流体力学验算，证明各指标数据均符合标准。以保证精馏过程的顺利进行并使效率尽可能的提高。关键词：二甲醚分离三元体系精馏Annualoutputof30,000tonsofdimethyletherdistillationsectioninthedesignofseparationdeviceABSTRACTInrecentyears,DMEhasbecomeanalternativechannelofinternationaloilandnewsecondaryenergyandhottopics,Thatarousednationalconcernandattention.PreparationofdimethylethermainlymethanoldehydrationandOne-stepsynthesis.Withthetraditionalmethanolsynthesiscomparedtosynthesisofdimethylether,one-stepsynthesisofdimethyletherprocessmorerationaleconomy,morecompetitiveinthemarketanditismovingtowardsindustrialization.Currently,synthesisgastodimethyletheristhelatesttechnologyPreparationofdimethylether.Comparedwithmethanoldehydration,systemofdirectsynthesisofDMEastheexistenceofunreactedsynthesisgasandcarbondioxidefinished.Ifitwanttogethighpuritydimethylether,morecomplicatedseparationprocess.Developedmainlyintheseparationprocesssuchaschemicalabsorptionanddistillationunitoperationintheprocessofdimethyletherwithhigherpurityproduct.Thisdesignaimedatseparatingthedistillationprocessforprocessdesign,separationofdimethylether,methanolandwaterternarysystem.Designofdistillationtowersusedvalve.Usethewholetopofthetowercondensercoolingdeviceusedtoaccuratelycontroltherefluxr
