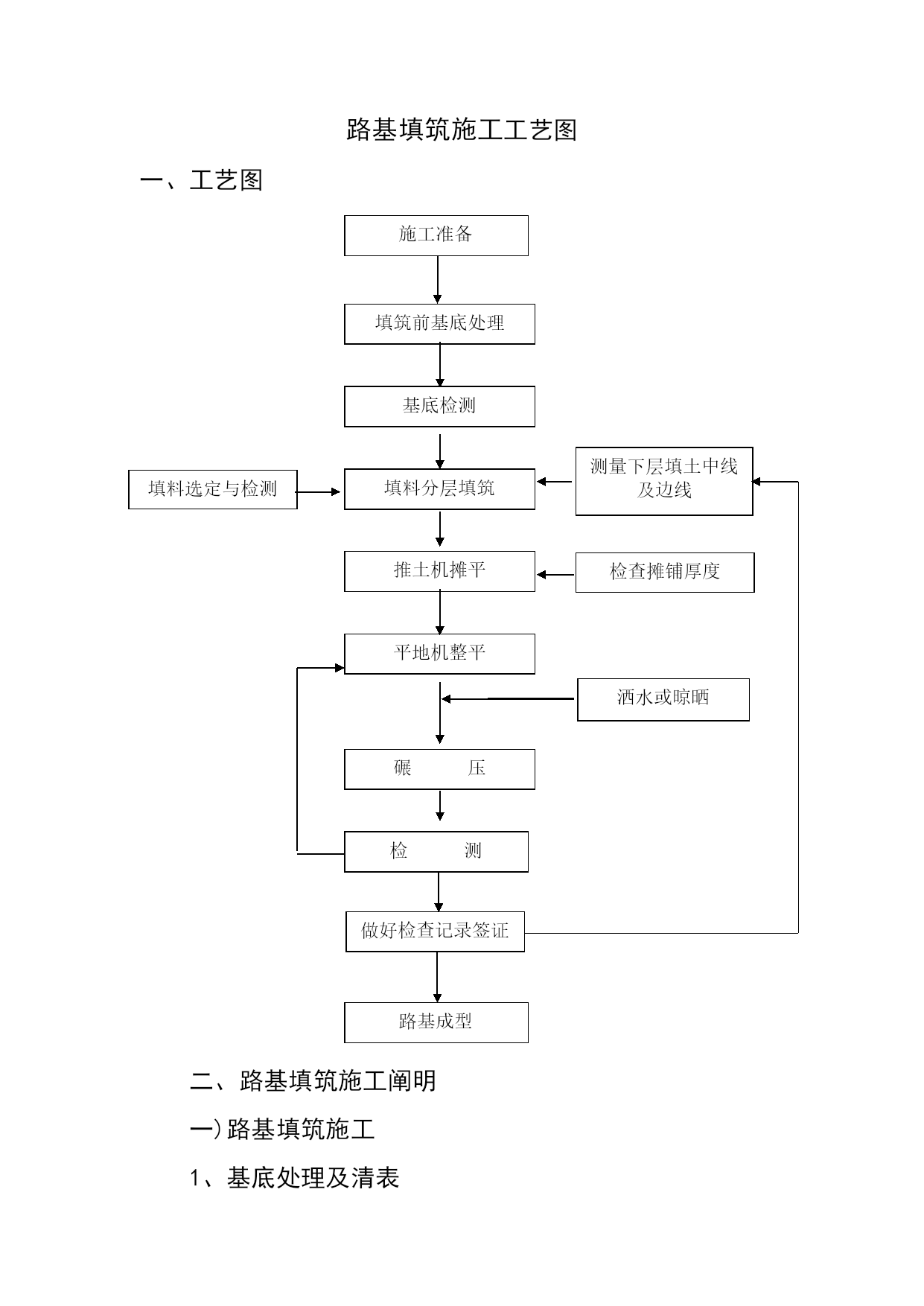

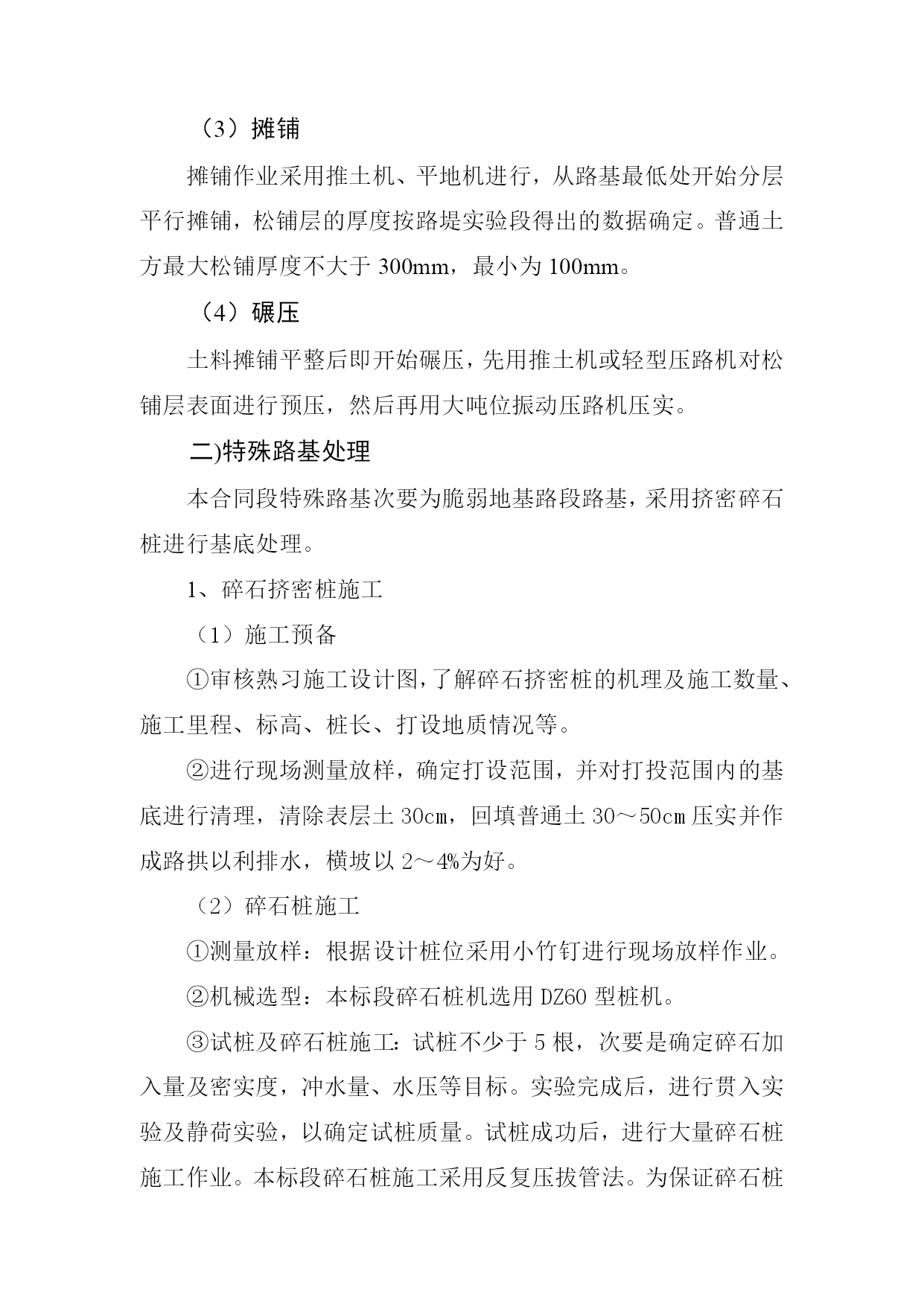

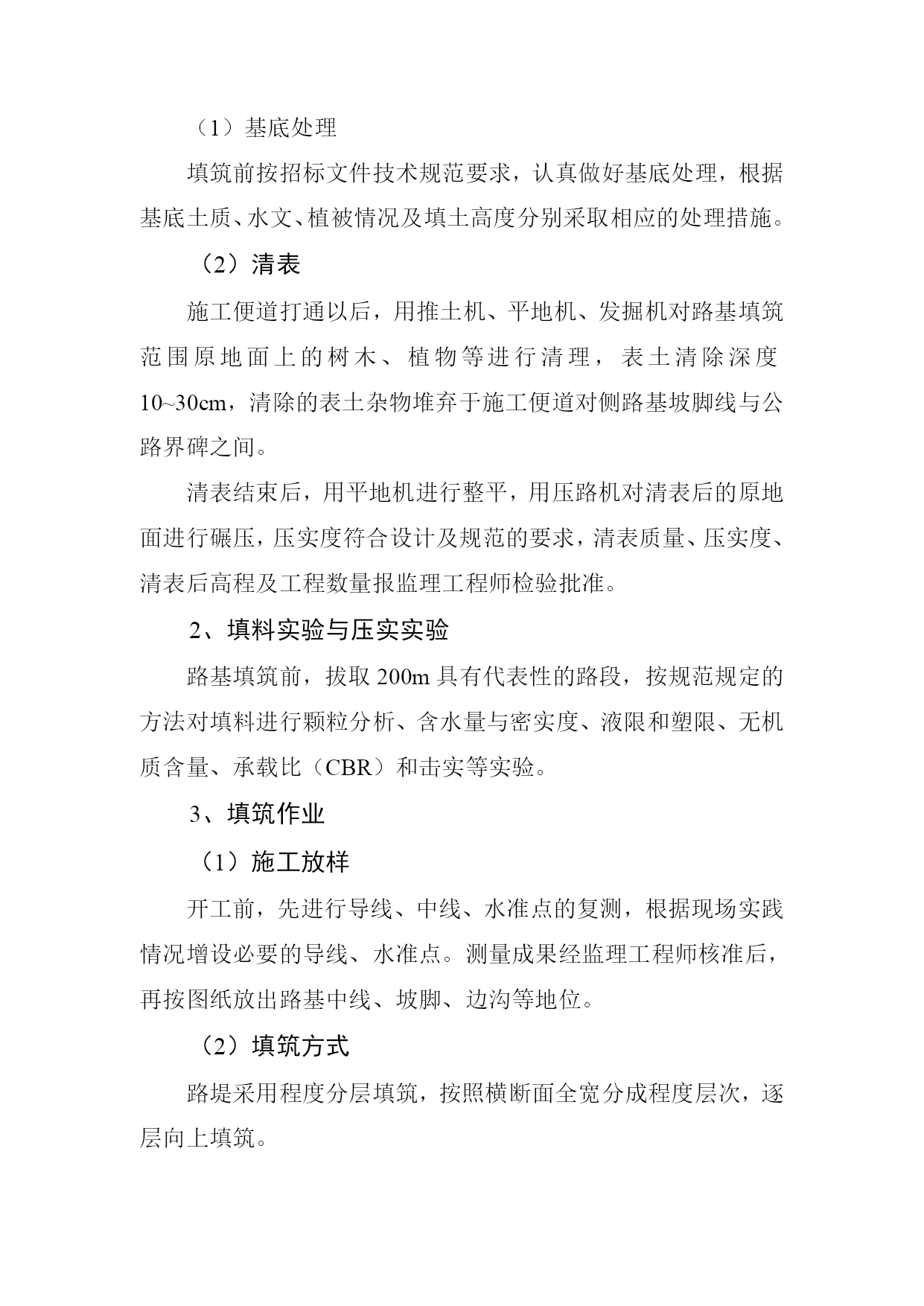

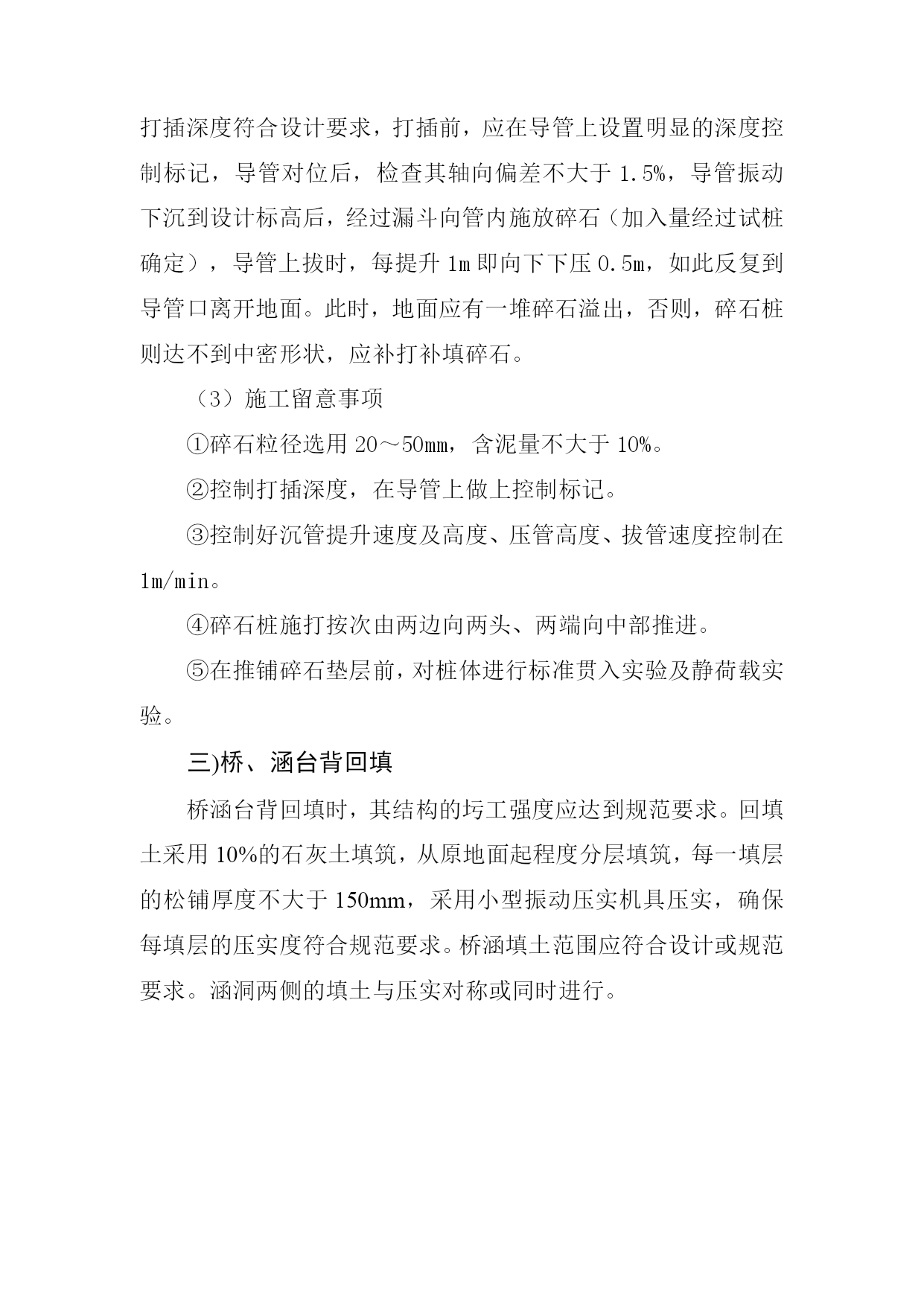

PAGE路基填筑施工工艺图一、工艺图施工准备填料选定与检测填筑前基底处理推土机摊平平地机整平碾压检测做好检查记录签证路基成型基底检测填料分层填筑测量下层填土中线及边线检查摊铺厚度洒水或晾晒二、路基填筑施工阐明一)路基填筑施工1、基底处理及清表（1）基底处理填筑前按招标文件技术规范要求，认真做好基底处理，根据基底土质、水文、植被情况及填土高度分别采取相应的处理措施。（2）清表施工便道打通以后，用推土机、平地机、发掘机对路基填筑范围原地面上的树木、植物等进行清理，表土清除深度10~30cm，清除的表土杂物堆弃于施工便道对侧路基坡脚线与公路界碑之间。清表结束后，用平地机进行整平，用压路机对清表后的原地面进行碾压，压实度符合设计及规范的要求，清表质量、压实度、清表后高程及工程数量报监理工程师检验批准。2、填料实验与压实实验路基填筑前，拔取200m具有代表性的路段，按规范规定的方法对填料进行颗粒分析、含水量与密实度、液限和塑限、无机质含量、承载比（CBR）和击实等实验。3、填筑作业（1）施工放样开工前，先进行导线、中线、水准点的复测，根据现场实践情况增设必要的导线、水准点。测量成果经监理工程师核准后，再按图纸放出路基中线、坡脚、边沟等地位。（2）填筑方式路堤采用程度分层填筑，按照横断面全宽分成程度层次，逐层向上填筑。（3）摊铺摊铺作业采用推土机、平地机进行，从路基最低处开始分层平行摊铺，松铺层的厚度按路堤实验段得出的数据确定。普通土方最大松铺厚度不大于300mm，最小为100mm。（4）碾压土料摊铺平整后即开始碾压，先用推土机或轻型压路机对松铺层表面进行预压，然后再用大吨位振动压路机压实。二)特殊路基处理本合同段特殊路基次要为脆弱地基路段路基，采用挤密碎石桩进行基底处理。1、碎石挤密桩施工（1）施工预备①审核熟习施工设计图，了解碎石挤密桩的机理及施工数量、施工里程、标高、桩长、打设地质情况等。②进行现场测量放样，确定打设范围，并对打投范围内的基底进行清理，清除表层土30cm，回填普通土30～50cm压实并作成路拱以利排水，横坡以2～4%为好。（2）碎石桩施工①测量放样：根据设计桩位采用小竹钉进行现场放样作业。②机械选型：本标段碎石桩机选用DZ60型桩机。③试桩及碎石桩施工：试桩不少于5根，次要是确定碎石加入量及密实度，冲水量、水压等目标。实验完成后，进行贯入实验及静荷实验，以确定试桩质量。试桩成功后，进行大量碎石桩施工作业。本标段碎石桩施工采用反复压拔管法。为保证碎石桩打插深度符合设计要求，打插前，应在导管上设置明显的深度控制标记，导管对位后，检查其轴向偏差不大于1.5%，导管振动下沉到设计标高后，经过漏斗向管内施放碎石（加入量经过试桩确定），导管上拔时，每提升1m即向下下压0.5m，如此反复到导管口离开地面。此时，地面应有一堆碎石溢出，否则，碎石桩则达不到中密形状，应补打补填碎石。（3）施工留意事项①碎石粒径选用20～50mm，含泥量不大于10%。②控制打插深度，在导管上做上控制标记。③控制好沉管提升速度及高度、压管高度、拔管速度控制在1m/min。④碎石桩施打按次由两边向两头、两端向中部推进。⑤在推铺碎石垫层前，对桩体进行标准贯入实验及静荷载实验。三)桥、涵台背回填桥涵台背回填时，其结构的圬工强度应达到规范要求。回填土采用10%的石灰土填筑，从原地面起程度分层填筑，每一填层的松铺厚度不大于150mm，采用小型振动压实机具压实，确保每填层的压实度符合规范要求。桥涵填土范围应符合设计或规范要求。涵洞两侧的填土与压实对称或同时进行。
