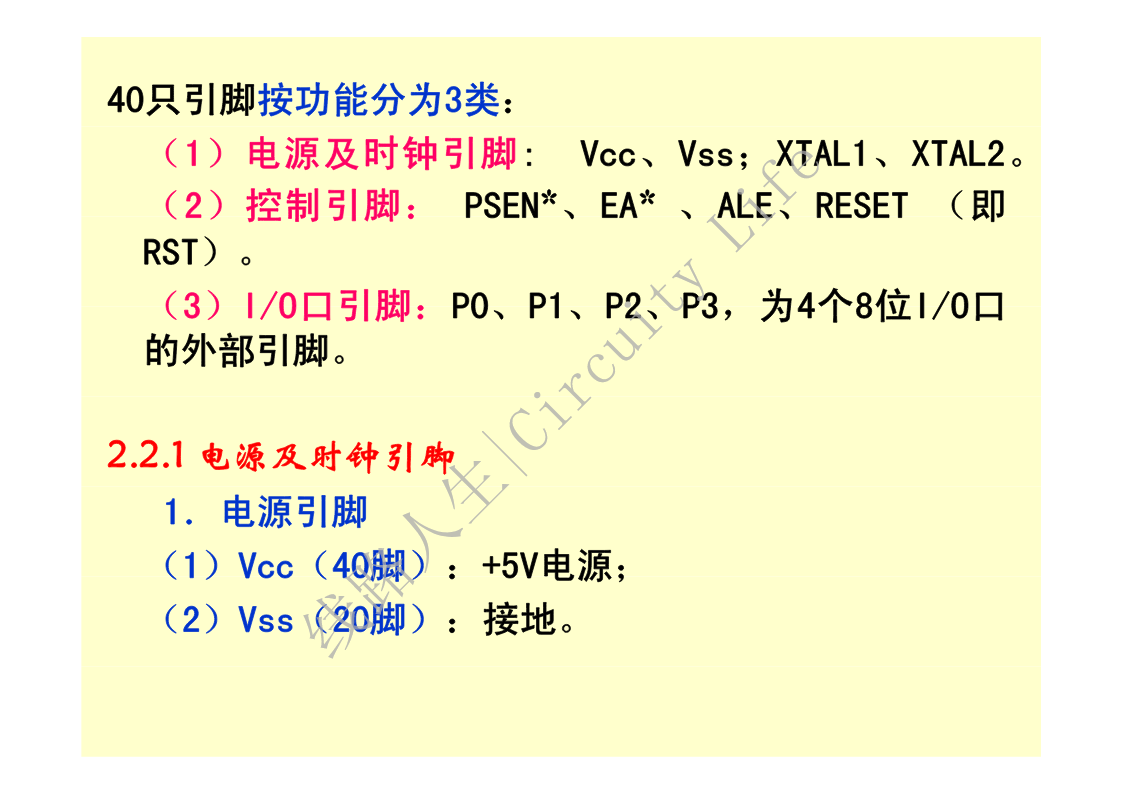

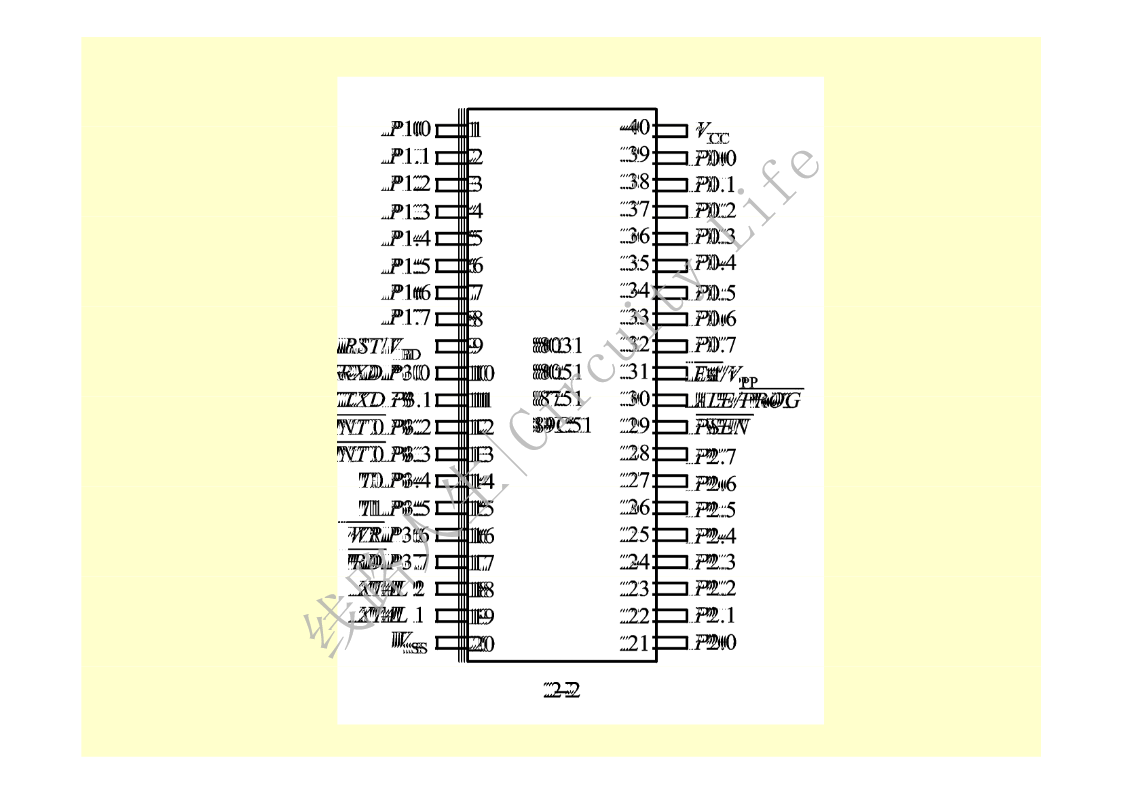

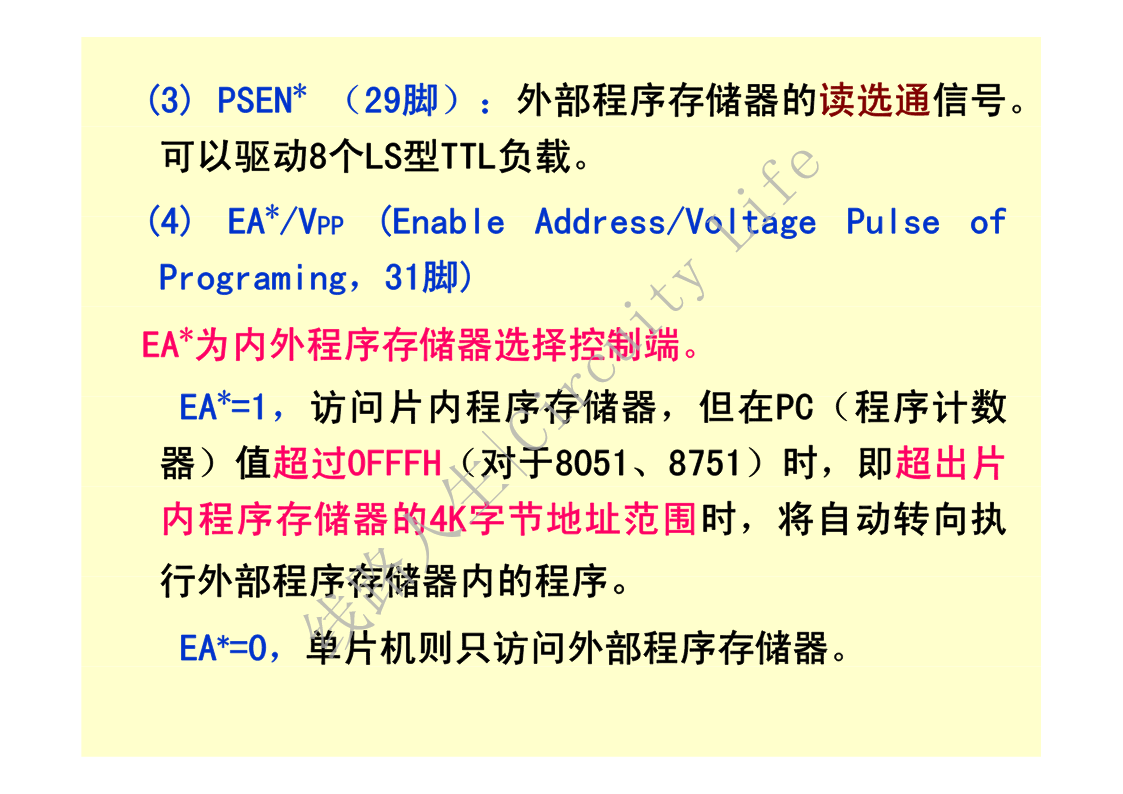

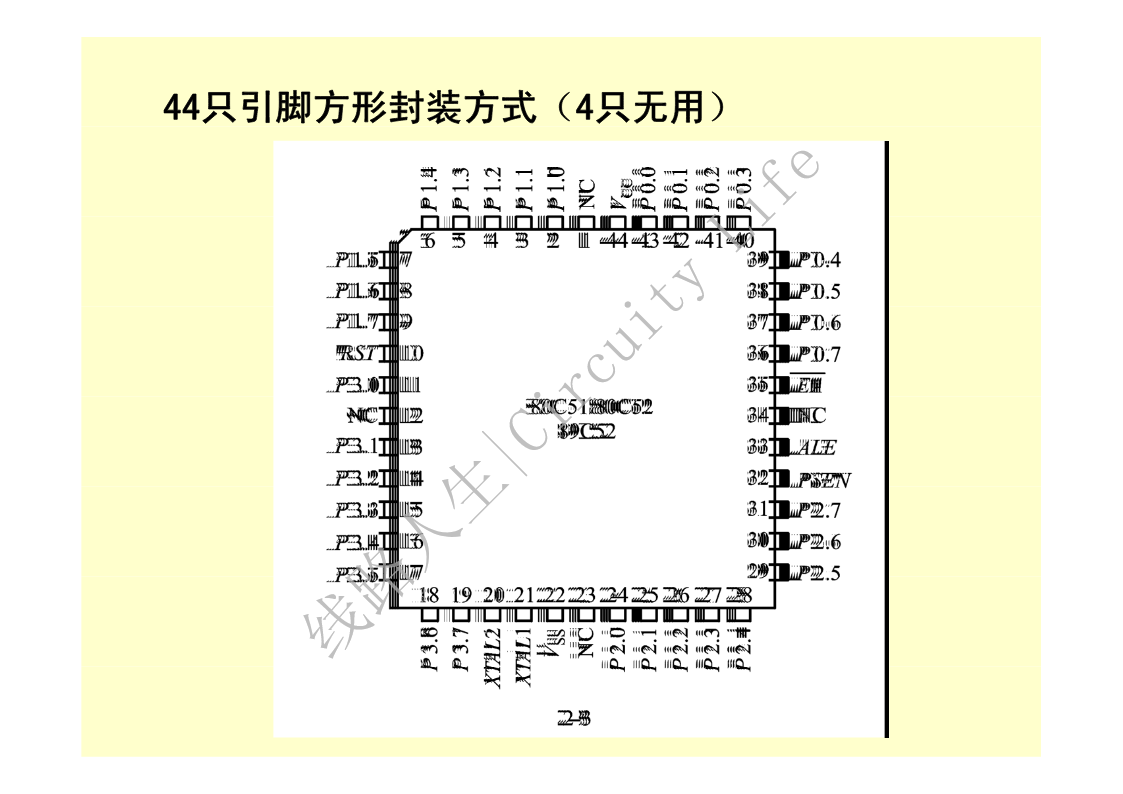

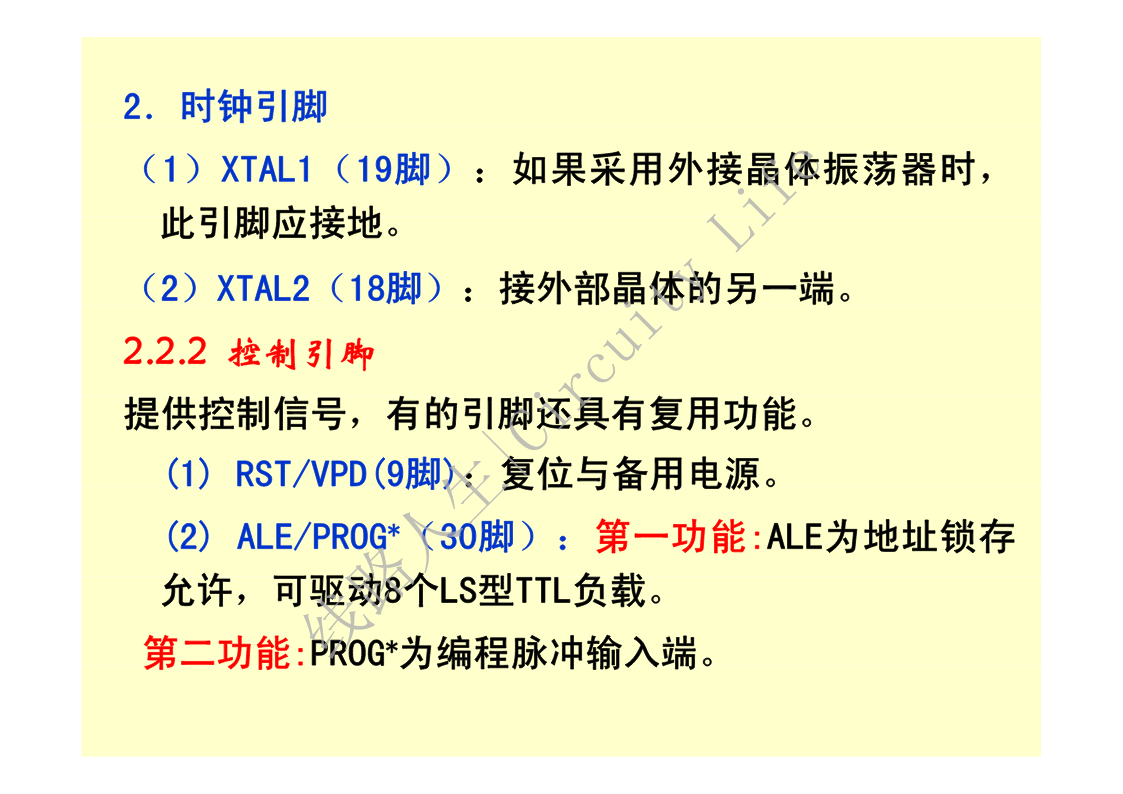

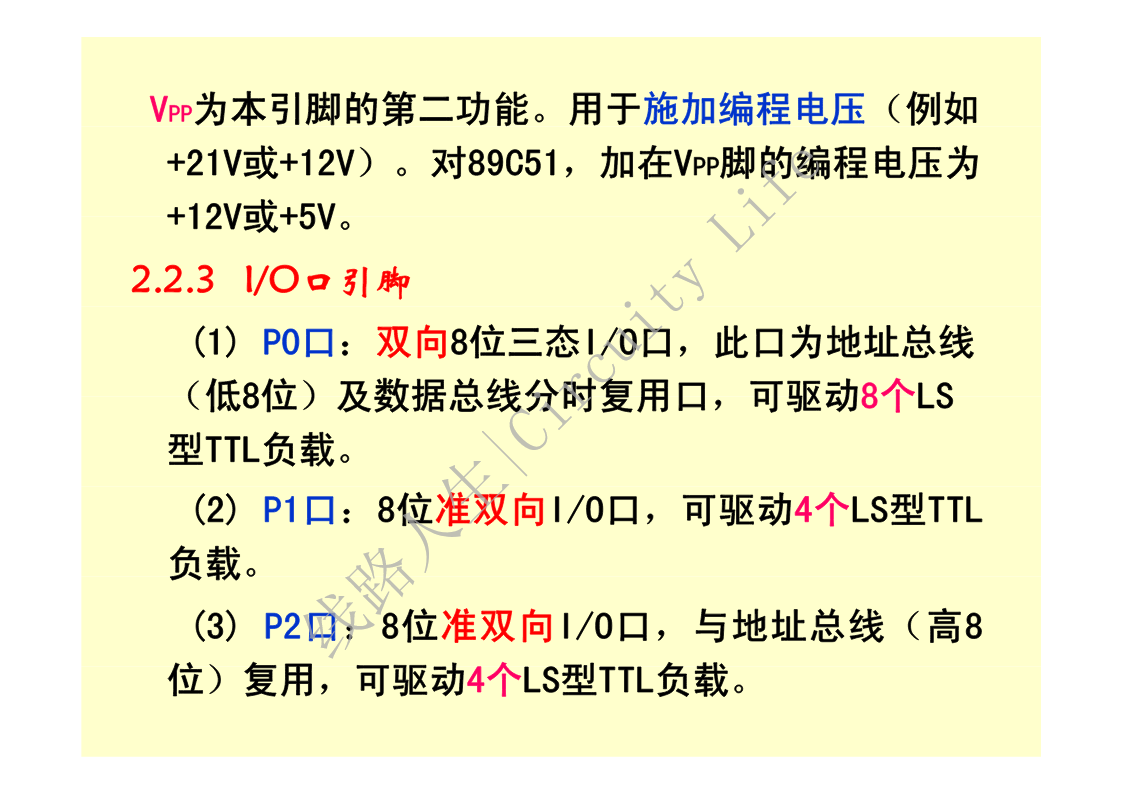

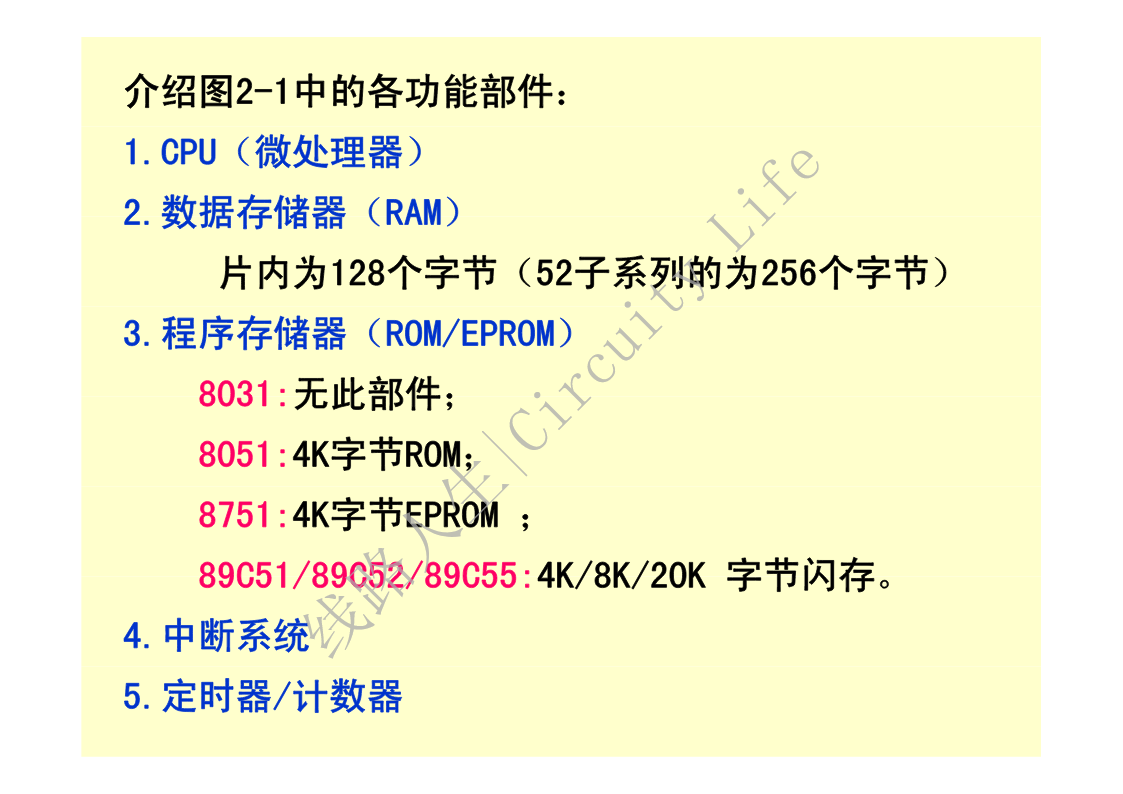

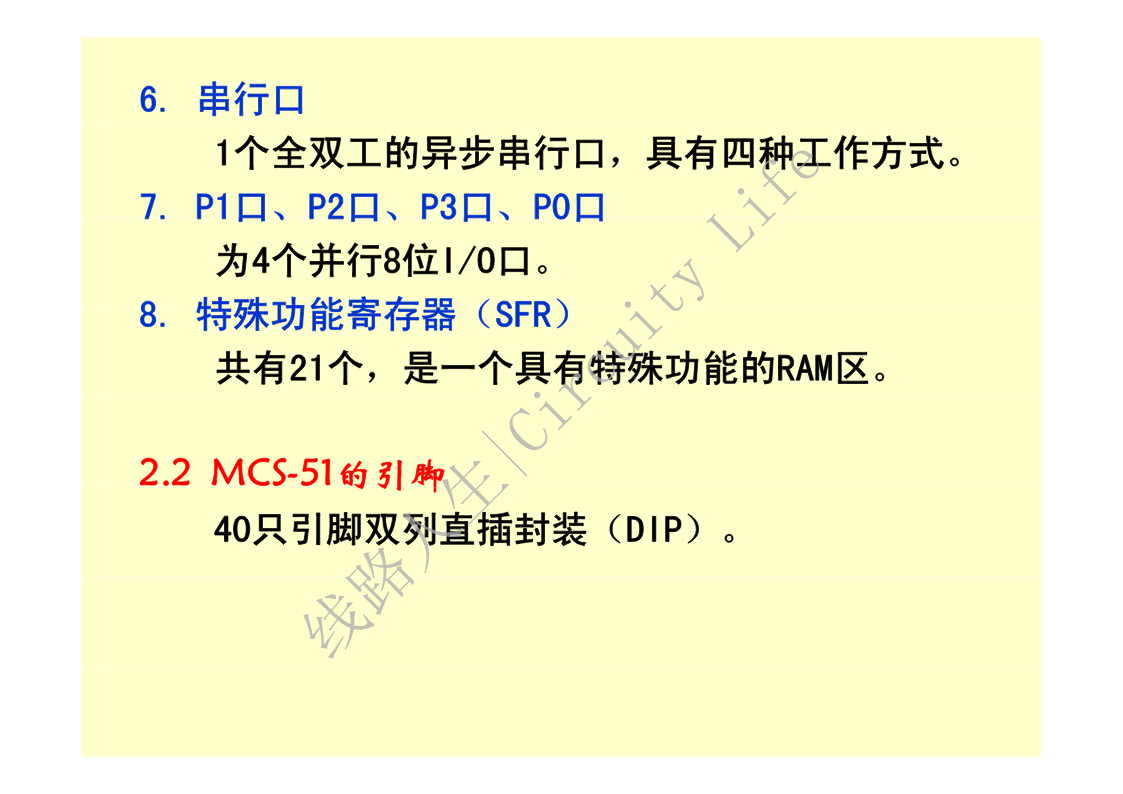

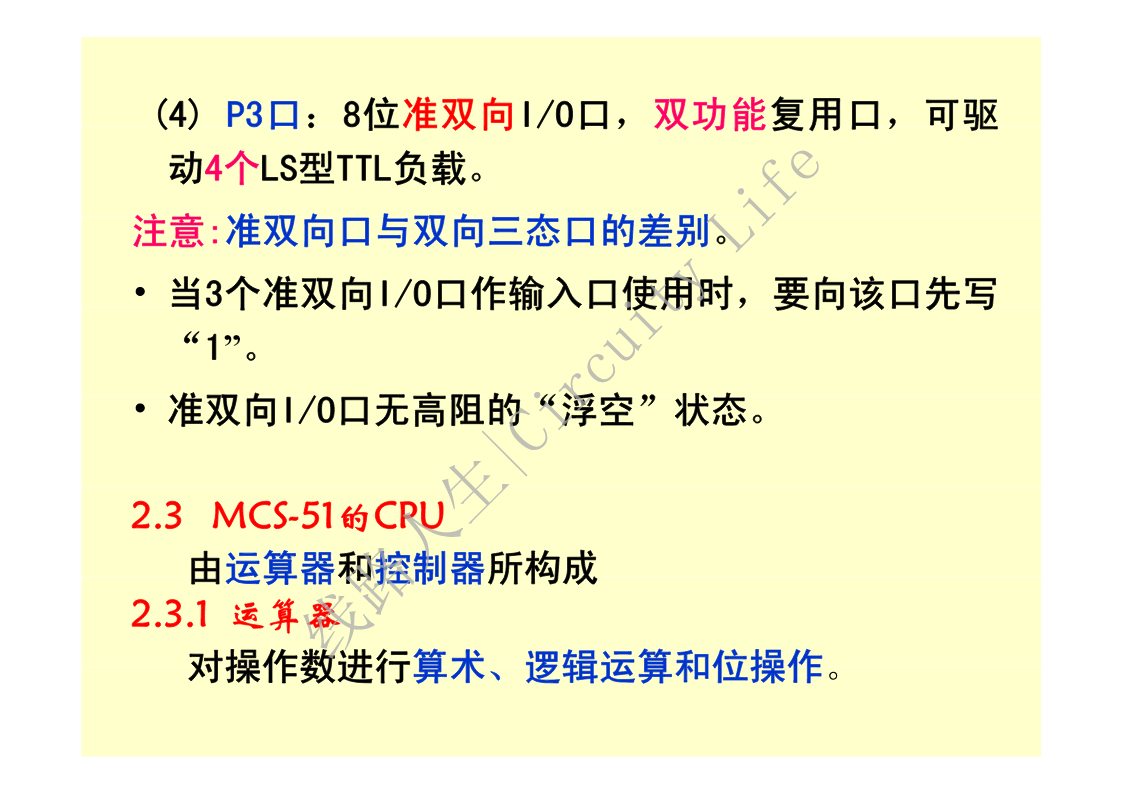

第2章MCS-51单片机的硬件结构片内结构如图2-1所示:线路人生|CircuityLife介绍图2-1中的各功能部件：1.CPU（微处理器）2.数据存储器（RAM）片内为128个字节（52子系列的为256个字节）3.程序存储器（ROM/EPROM）8031:无此部件；8051:4K字节ROM；8751:4K字节EPROM；89C51/89C52/89C55:4K/8K/20K字节闪存。4.中断系统线路人生|CircuityLife5.定时器/计数器6.串行口1个全双工的异步串行口，具有四种工作方式。7.P1口、P2口、P3口、P0口为4个并行8位I/O口。8.特殊功能寄存器（SFR）共有21个，是一个具有特殊功能的RAM区。2.2MCS-51的引脚40只引脚双列直插封装（DIP）。线路人生|CircuityLife线路人生|CircuityLife线路人生|CircuityLife44只引脚方形封装方式（4只无用）40只引脚按功能分为3类：（1）电源及时钟引脚:Vcc、Vss；XTAL1、XTAL2。（2）控制引脚：PSEN*、EA*、ALE、RESET（即RST）。（3）I/O口引脚：P0、P1、P2、P3，为4个8位I/O口的外部引脚。2.2.1电源及时钟引脚1．电源引脚（1）Vcc（40脚）：+5V电源；（2）Vss（20脚）：接地。线路人生|CircuityLife2．时钟引脚（1）XTAL1（19脚）：如果采用外接晶体振荡器时，此引脚应接地。（2）XTAL2（18脚）：接外部晶体的另一端。2.2.2控制引脚提供控制信号，有的引脚还具有复用功能。(1)RST//(VPD(9脚)：复位与备用电源。(2)ALE/PROG*（30脚）：第一功能:ALE为地址锁存允许，可驱动8个LS型TTL负载。第第功能二功能:PROG线路人生|Circuity*为编程脉冲输入端。Life(3)PSEN*（29脚）：外部程序存储器的读选通信号。可以驱动8个LS型TTL负载。(4)EA*/VPP(EnableAddress/VoltagePulseofPrograming，31脚)EA*为内外程序存储器选择控制端。EA*=1，访问片内程序存储器，但在PC（程序计数器）值超过0FFFH（对于8051、8751）时，即超出片内程序存储器的4K字节地址范围时，将自动转向执行外部程序存储器内的程序。EA*=0，单片机则只访问外部程序存储器。线路人生|CircuityLifeVPP为本引脚的第二功能。用于施加编程电压（例如+21V或+12V）。对89C51，加在VPP脚的编程电压为+12V或+5V。2.2.3I/O口引脚(1)P0口：双向8位三态I/O口，此口为地址总线（低8位）及数据总线分时复用口，可驱动8个LS型TTL负载。(2)P1口：8位准双向I/O口，可驱动4个LS型TTL负载。(3)P2口线路人生|Circuity：8位准双向I/O口，与地址总线（高8Life位）复用，可驱动4个LS型TTL负载。(4)P3口：8位准双向I/O口，双功能复用口，可驱动4个LS型TTL负载。注意:准双向口与双向三态口的差别。•当3个准双向I/O口作输入口使用时，要向该口先写“1”。•准双向I/O口无高阻的“浮空”状态。2.3MCS-51的CPU由运算器和控制器所构成2.3.1运算器对操作数进行线路人生|Circuity算术、逻辑运算和位操作Life。1．算术逻辑运算单元ALU2．累加器A使用最频繁的寄存器，可写为Acc。A的作用：（1）是ALU的输入之一，又是运算结果的存放单元。（2）数据传送大多都通过累加器A。MCS-51增加了一部分可以不经过累加器的传送指令，即可加快数据的传送速度，又减少A的“瓶颈堵塞”现象。A的进位标志Cy同时又是位处理机的位累加器。线路人生|CircuityLife3．程序状态字寄存器PSW（1）Cy（PSW.7）进位标志位（2）Ac(PSW.6)辅助进位标志位，用于BCD码的十进制调整运算。（3）F0（PSW.5）用户使用的状态标志位。（4）RS1、RS0（PSW.4、PSW.3）线路人生|Circuity：4组工作寄存器Life区选位选择控制位1和位0。线路人生|CircuityLifeRS1RS0所选的4组寄存器00000区（内部RAM地址00H～07H）011区（内部RAM地址08H～0FH）10102区（内部RAM地址10H～17H）113区（内部RAM地址18H～1FH）（5）
