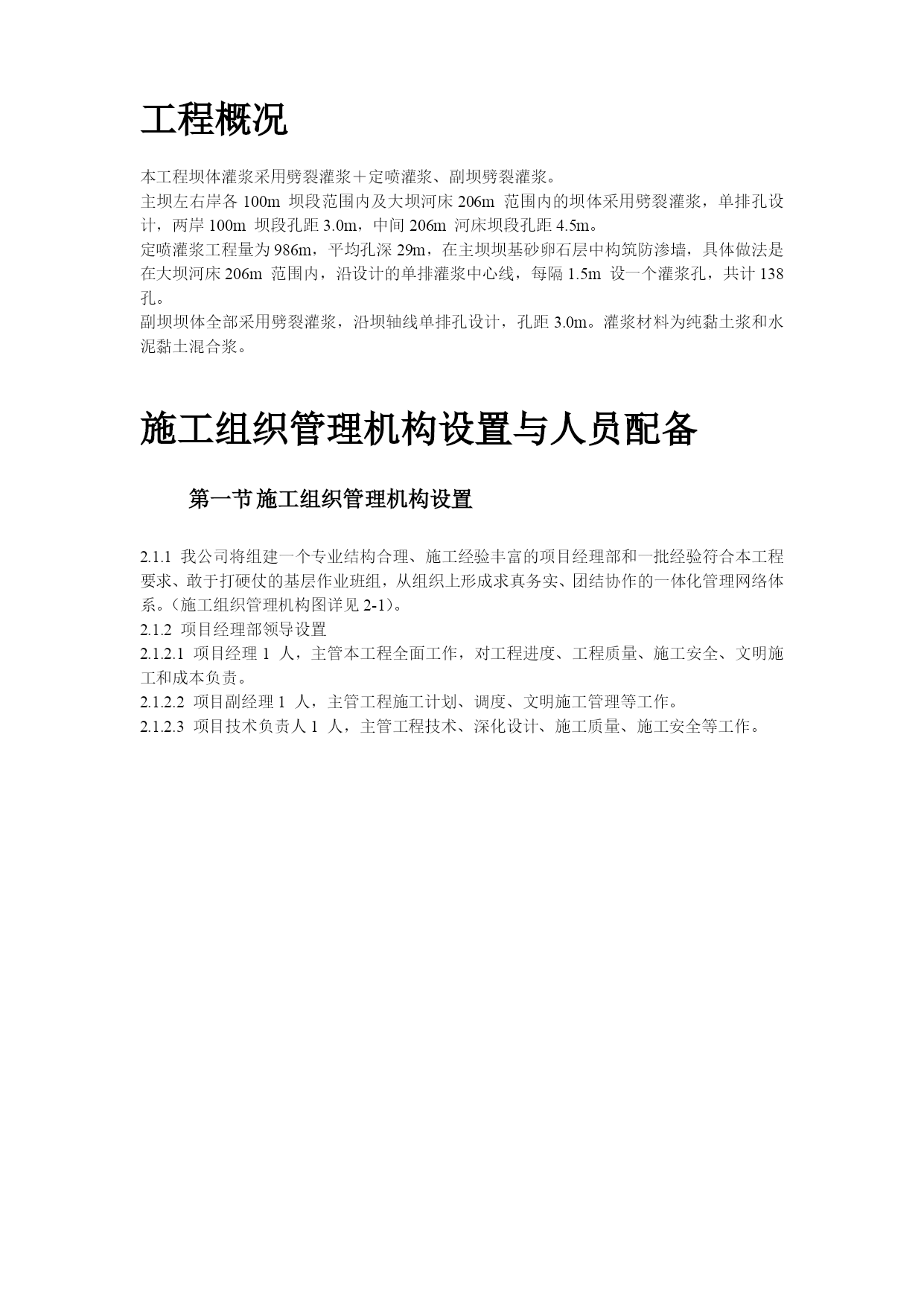

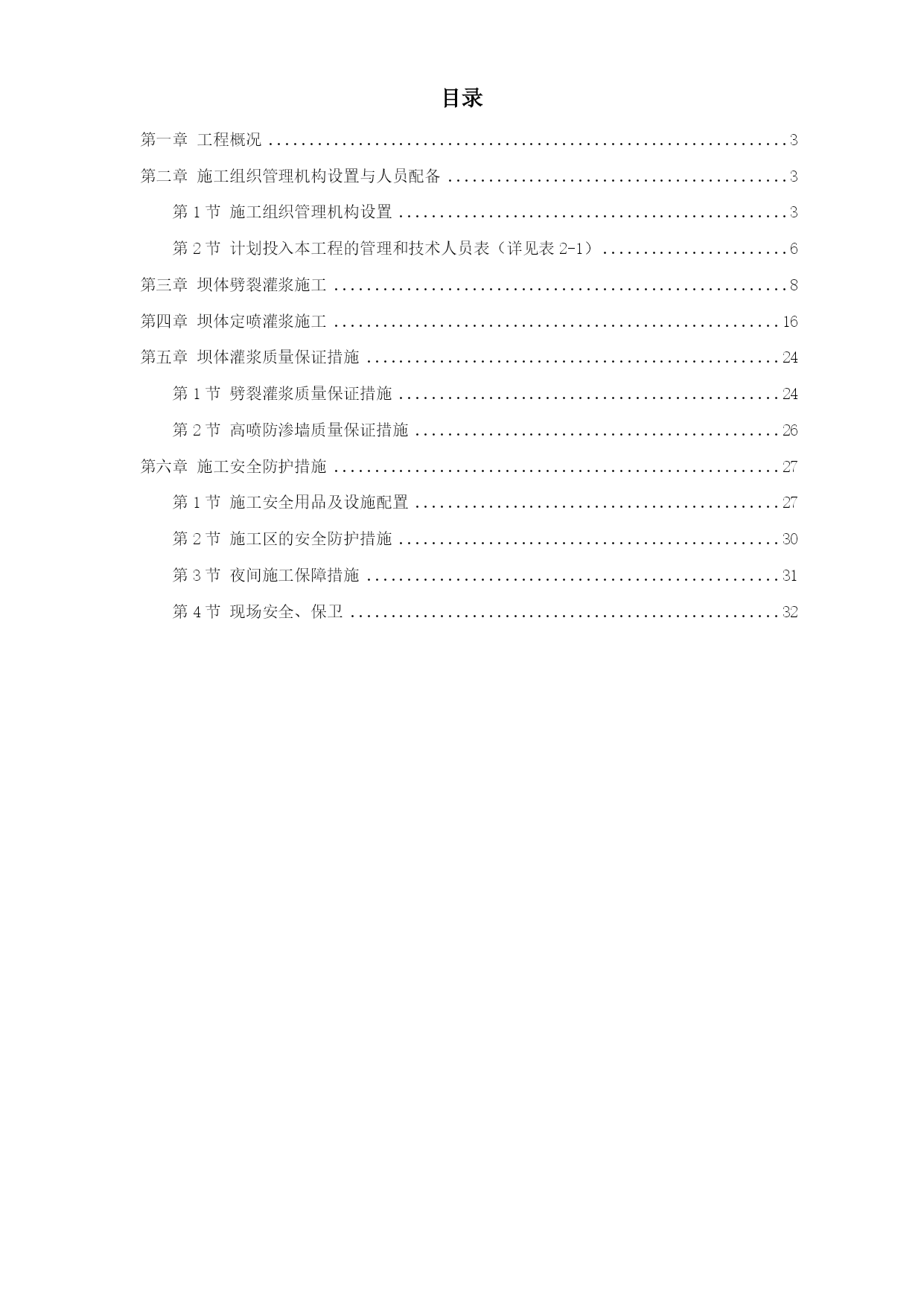

目录TOC\o"1-3"第一章工程概况PAGEREF_Toc207102943\h3第二章施工组织管理机构设置与人员配备PAGEREF_Toc207102944\h3第1节施工组织管理机构设置PAGEREF_Toc207102945\h3第2节计划投入本工程的管理和技术人员表（详见表2-1）PAGEREF_Toc207102946\h6第三章坝体劈裂灌浆施工PAGEREF_Toc207102947\h8第四章坝体定喷灌浆施工PAGEREF_Toc207102948\h16第五章坝体灌浆质量保证措施PAGEREF_Toc207102949\h24第1节劈裂灌浆质量保证措施PAGEREF_Toc207102950\h24第2节高喷防渗墙质量保证措施PAGEREF_Toc207102951\h26第六章施工安全防护措施PAGEREF_Toc207102952\h27第1节施工安全用品及设施配置PAGEREF_Toc207102953\h27第2节施工区的安全防护措施PAGEREF_Toc207102954\h30第3节夜间施工保障措施PAGEREF_Toc207102955\h31第4节现场安全、保卫PAGEREF_Toc207102956\h32工程概况本工程坝体灌浆采用劈裂灌浆＋定喷灌浆、副坝劈裂灌浆。主坝左右岸各100m坝段范围内及大坝河床206m范围内的坝体采用劈裂灌浆，单排孔设计，两岸100m坝段孔距3.0m，中间206m河床坝段孔距4.5m。定喷灌浆工程量为986m，平均孔深29m，在主坝坝基砂卵石层中构筑防渗墙，具体做法是在大坝河床206m范围内，沿设计的单排灌浆中心线，每隔1.5m设一个灌浆孔，共计138孔。副坝坝体全部采用劈裂灌浆，沿坝轴线单排孔设计，孔距3.0m。灌浆材料为纯黏土浆和水泥黏土混合浆。施工组织管理机构设置与人员配备施工组织管理机构设置2.1.1我公司将组建一个专业结构合理、施工经验丰富的项目经理部和一批经验符合本工程要求、敢于打硬仗的基层作业班组，从组织上形成求真务实、团结协作的一体化管理网络体系。（施工组织管理机构图详见2-1）。2.1.2项目经理部领导设置2.1.2.1项目经理1人，主管本工程全面工作，对工程进度、工程质量、施工安全、文明施工和成本负责。2.1.2.2项目副经理1人，主管工程施工计划、调度、文明施工管理等工作。2.1.2.3项目技术负责人1人，主管工程技术、深化设计、施工质量、施工安全等工作。2.1.3施工过程中，项目经理部将以项目法施工为核心，以优质、高速、安全、文明为主轴，不断优化生产诸要素、加强动态管理，科学组织、精心施工，大力推广先进施工技术，有效推进全面质量管理，坚持质量、安全两个保证体系，在创优质、安全、文明的条件下，确保各分区、各阶段工期控制目标，最终确保合同质量和工期的实现与提前完成。计划投入本工程的管理和技术人员表（详见表2-1）序号拟设职务人数执业资格或职称1项目经理1二级项目经理2项目副经理1二级项目经理/工程师3技术负责人1水利高级工程师4技术部负责人1工程师5施工部负责人1工程师6质安部负责人1注册安全主任7合同部负责人1助理工程师8材料部负责人1助理工程师9办公室主任兼财务负责人1会计师10土建专业技术负责人1工程师11水利专业技术负责人1高级工程师12计划统计负责人1助理统计师13测量专业技术负责人1测量工程师14地质专业技术负责人1地质工程师15安装工程技术负责人1工程师16施工员6助理工程师17专职质检员2助理工程师19专职安全员1助理工程师20专职资料员1助理工程师21预算员1预算工程师坝体劈裂灌浆施工3.1考虑到堤身应力，劈裂灌浆安排在不挡水的枯水期进行，同时应核算灌浆期堤坡的稳定性，进行堤身变形、裂缝等观测，以策安全。对于较宽的堤防，也应核算堤身应力分布，避免贯穿性横缝产生。3.2施工流程（详见图3-1）④达到控制位移和回劈裂灌浆施工工艺流程图图3-13.3施工机械设备及劳动力配备3.3.1施工机械设备配置（详见表3-1）造孔设备选用土坝劈裂灌浆工程配套打孔机械C30锤击钻，其主要规格参数有：锤孔深度：30m，锤孔直径Φ75mm，钻杆直径Φ50mm吊锤重量300kg，卷扬能力20kN，钻进速度100~200m/台班（粘性坝体）搅拌灌浆设备选用WJG80型搅灌机，该机具有搅浆、筛浆、拌浆防沉自动化，全机可自动连续性搅灌作业，移动方便灵活。可搅灌符合灌浆工艺要求的均质泥浆、砂土混合浆、黏土水泥浆、水泥砂浆和其他各种混合浆液。劈裂灌浆施工机械
