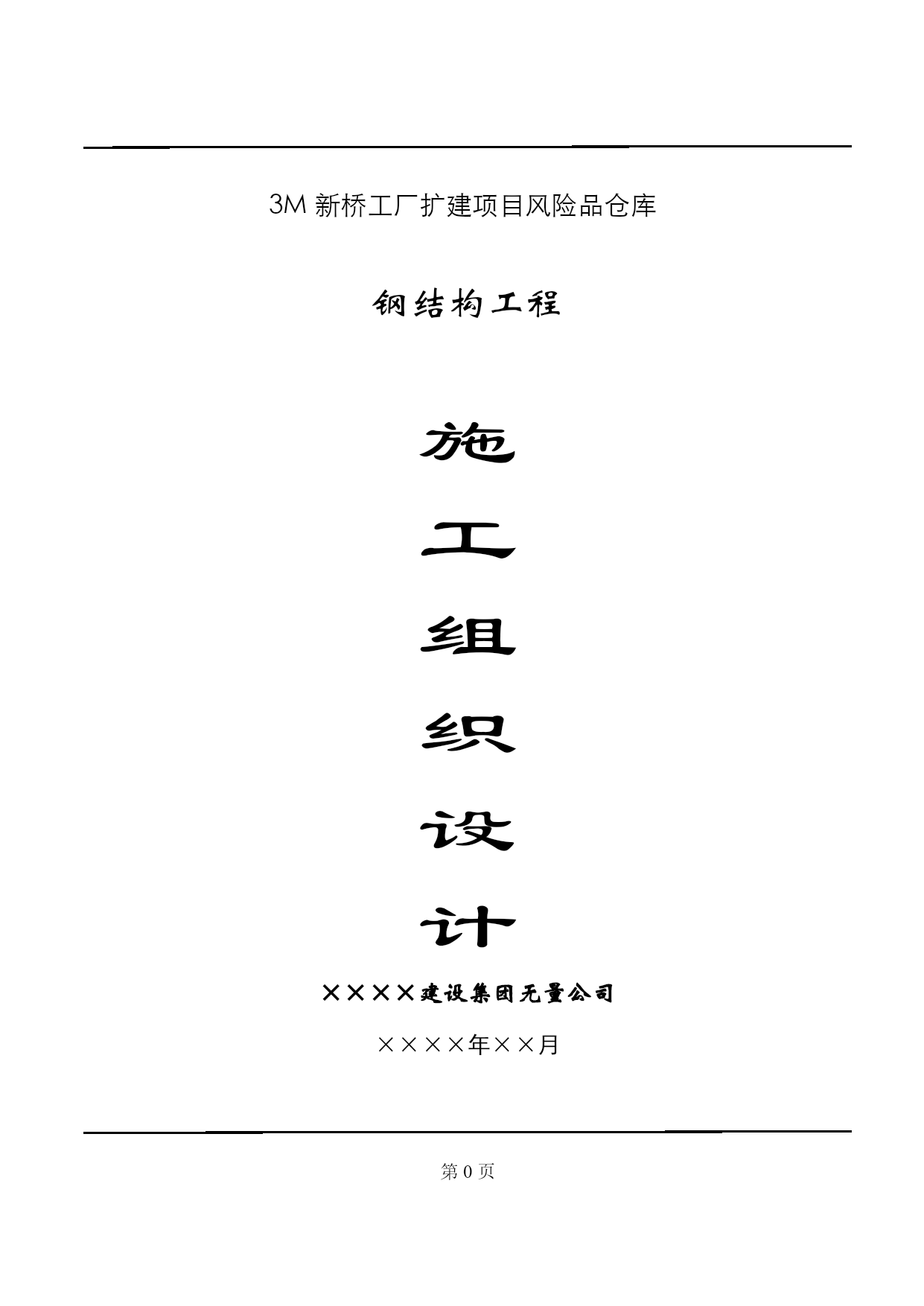

第PAGE36页3M新桥工厂扩建项目风险品仓库钢结构工程施工组织设计××××建设集团无量公司××××年××月目录第一章编制根据……………………………………………………………………第二章工程概述……………………………………………………………………第三章施工组织机构………………………………………………………………第四章施工部署……………………………………………………………………第五章施工预备……………………………………………………………………第六章施工方法……………………………………………………………………第七章施工进度计划………………………………………………………………第八章安装现场劳力计划…………………………………………………………第九章进入现场次要机具计划……………………………………………………第十章施工质量保证计划…………………………………………………………第十一章施工安全保证措施………………………………………………………第十二章文明施工管理措施………………………………………………………编制根据1.现行的国家各种规范和质量验评标准；钢结构工程施工质量验收规范（GB50205-2001）；门式钢架轻型房屋钢结构技术规范（CECS102:2002）。2.现行的国家关于建设工程安全技术规范和安全技术标准；3建设方提供的钢结构设计施工图4本公司颁发的内部文件、工艺标准及工法。第二章工程概述1.项目名称：3M新桥工厂扩建项目风险品仓库2.施工单位：××××建设集团无量公司3.施工地点：上海新桥4.建筑面积：1540M25.结构型式：单层屋面轻型钢结构厂房6.施工工期：45天7.工程目标：7.1质量目标：合格工程。7.2安全目标：杜绝死亡及重伤、轻伤频率控制在1.5‰以下，严厉按照国家安全文明施工的各项规定履行，工地现场实行禁烟、无垃圾管理，保持工完场清，保持场容、市容环境卫生，按照国家标化管理。7.3进度目标：坚守合同，确保安装总工期控制在45天之内。施工组织机构根据本工程的实践情况，我公司将抽调富有施工经验、具有责任心的项目经理、施工负责人及技术负责人到现场进行管理，施工组织机构图如下：第四章施工部署(一)、施工布署及工艺流程为确保本工程的工期和质量，根据工程现场情况及我司的技术及装备力量，特作如下施工部署：前一阶段钢结构制造，然后进行结构吊装，主框架吊装完成以后，穿插地进行屋架梁校正和次结构安装。随后紧接着进行压型钢板屋面面和压型钢板墙面的安装。具体工程全体施工工艺流程见下图：（二）施工方法：1、测量放线全部施工现场应引设两个现场水准点，作为从基础施工到主体施工、从结构吊装到做地面施工全过程的标高控制点。现场一切轴线控制桩和水准点都要很好地进行保护，设置时要考虑设在施工时不易破坏的地方。2、钢结构制造钢结构由我司钢构厂制造完并进行预拼装后运输到工地安装，其制造采用全自动消费线，并采用专用装备进行除锈防腐处理。发运验收涂装清渣、防锈、底漆、面漆、喷涂喷丸检查、喷丸二次矫正焊接变形矫正二次焊接焊接按次、焊缝尺寸、包角、清渣、磨光一次拆卸放样、下料、钻孔、点焊矫正翼缘板矫正、边缘修补、磨平埋弧自动焊焊剂烘干、焊缝清洁、焊缝缺陷修整组装拆卸、点焊、装引弧板、引出板切割下料清渣、对接、矫正放样清单、标示尺寸、图号原（辅）材料入库检验质保书、外观检验、必要时进行理化复验2.1、钢结构制造工艺流程：2.2、施工方法及技术要求2.2.1、放样在进行放样、展开和制造样杆、样板时，必须认真核对图纸上的每一个尺寸。样杆、样板上的定位标记应根据需求放焊接膨胀量和刨边、铣头号的加工余量。号料前应首先确认材质，同时不应核对各零件的规格、尺寸和数量。主、辅弧形上弦总长根据图纸结构分段制造，各段内的翼、腹板拼缝应错开200mm，（分段长度较长时）。号料前，钢材的曲折或者变形均应预先矫正，矫正时应尽量采用机械方法（液压矫正机）。2.2.2、切割切割前，应先将钢材表面切割范围内油污、铁锈等清除干净。钢材的切割准绳上采用自动气割机，弧形的上弦杆腹板需采用数控切割以保证弧形外形正确分歧，9mm以下的钢材也可采用剪切，但剪切面的硬化表层该当除去。型钢的切割可采用自动气割和锯割。2.2.3、制孔制孔准绳上都采用钻孔的方法，划线后可在摇臂钻床或者数控钻床上进行。孔应为圆柱状，并应垂直于所在地位的钢料表面，倾斜度不得大于1／20，孔缘应匀整而无破裂或凹凸的痕迹，钻孔后的周边毛刺就清理干净。划线钻孔时，螺栓孔的孔心和孔周应打上预冲点，以防止钻孔时钻头滑移并便于检验（
