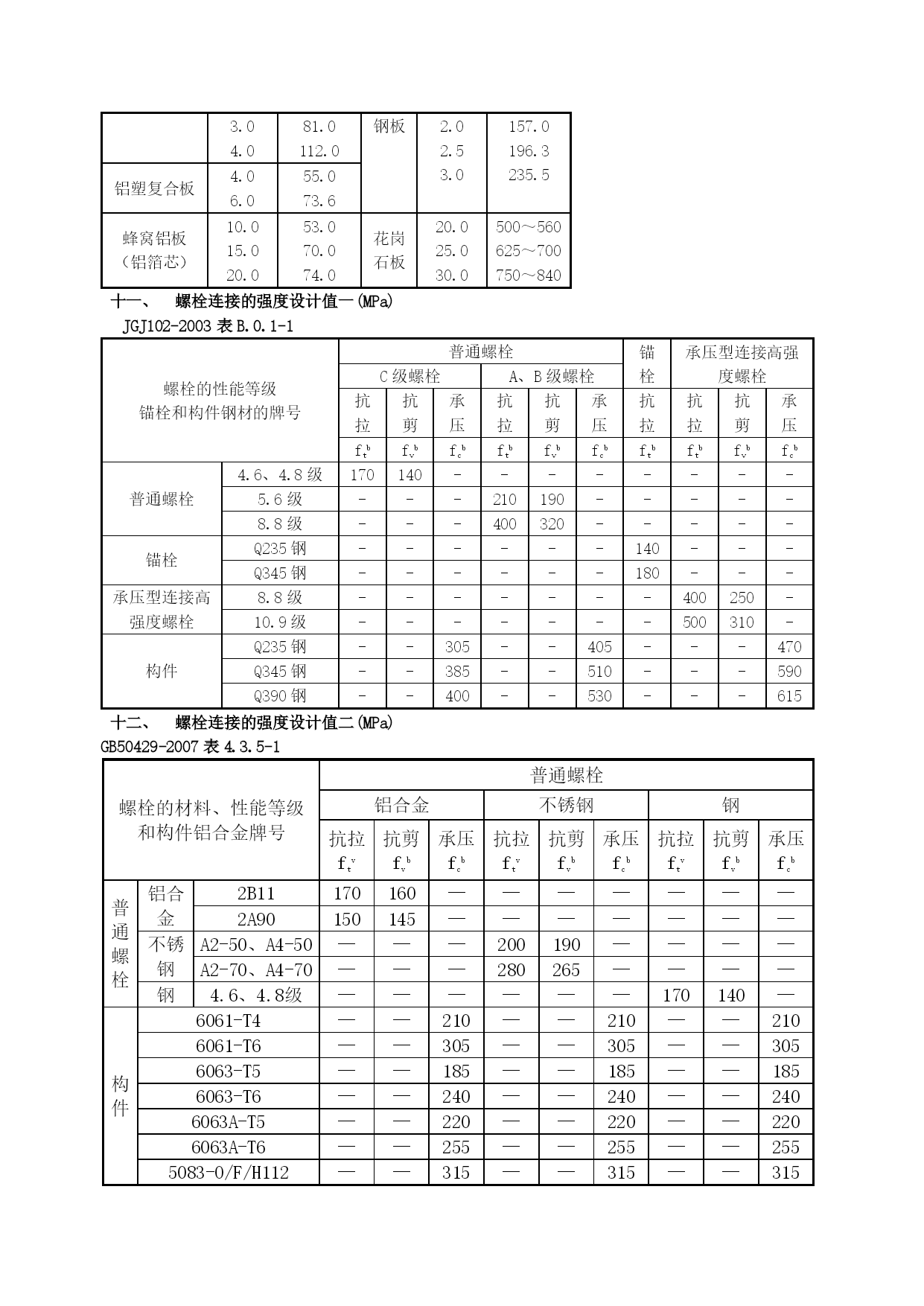

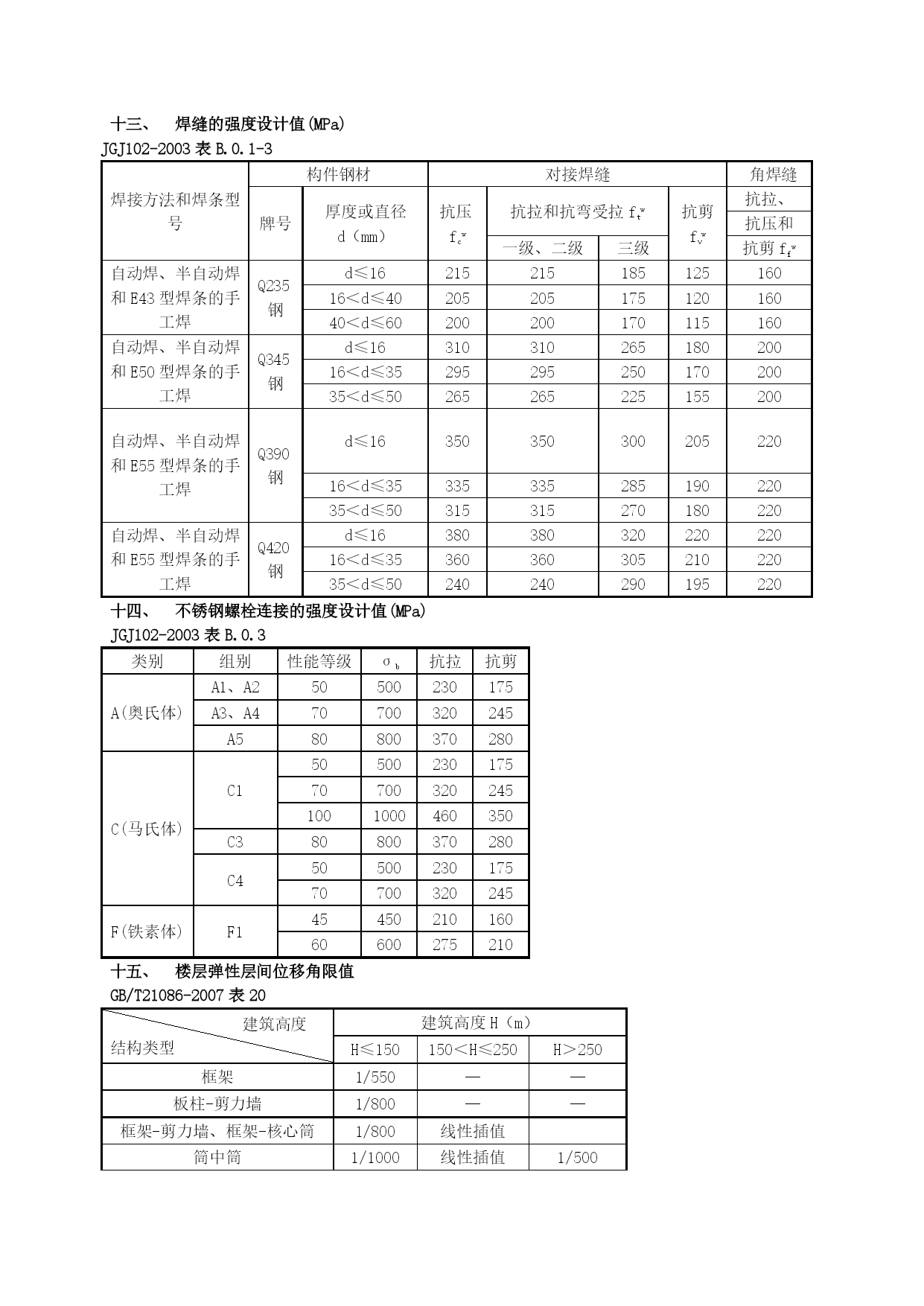

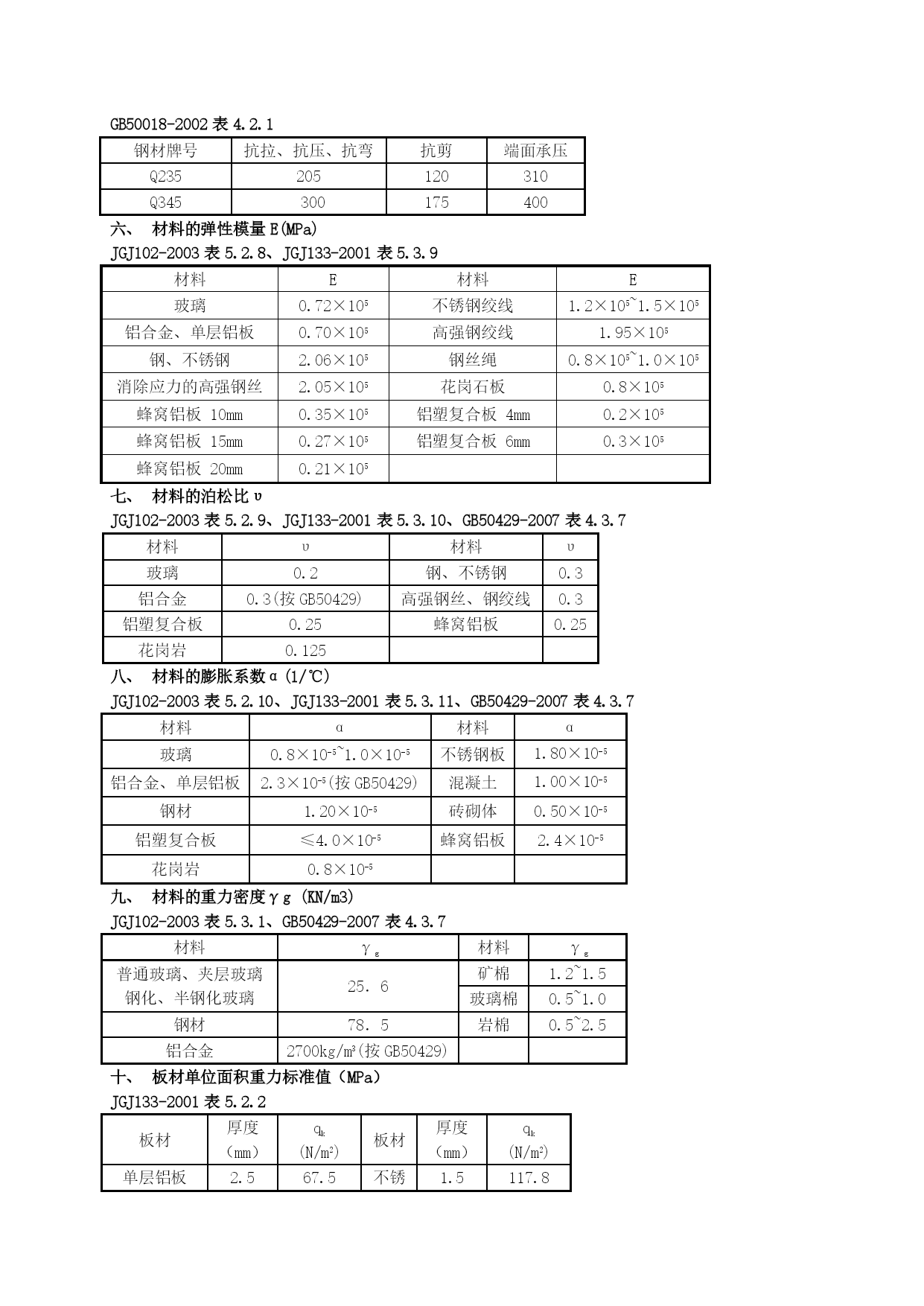

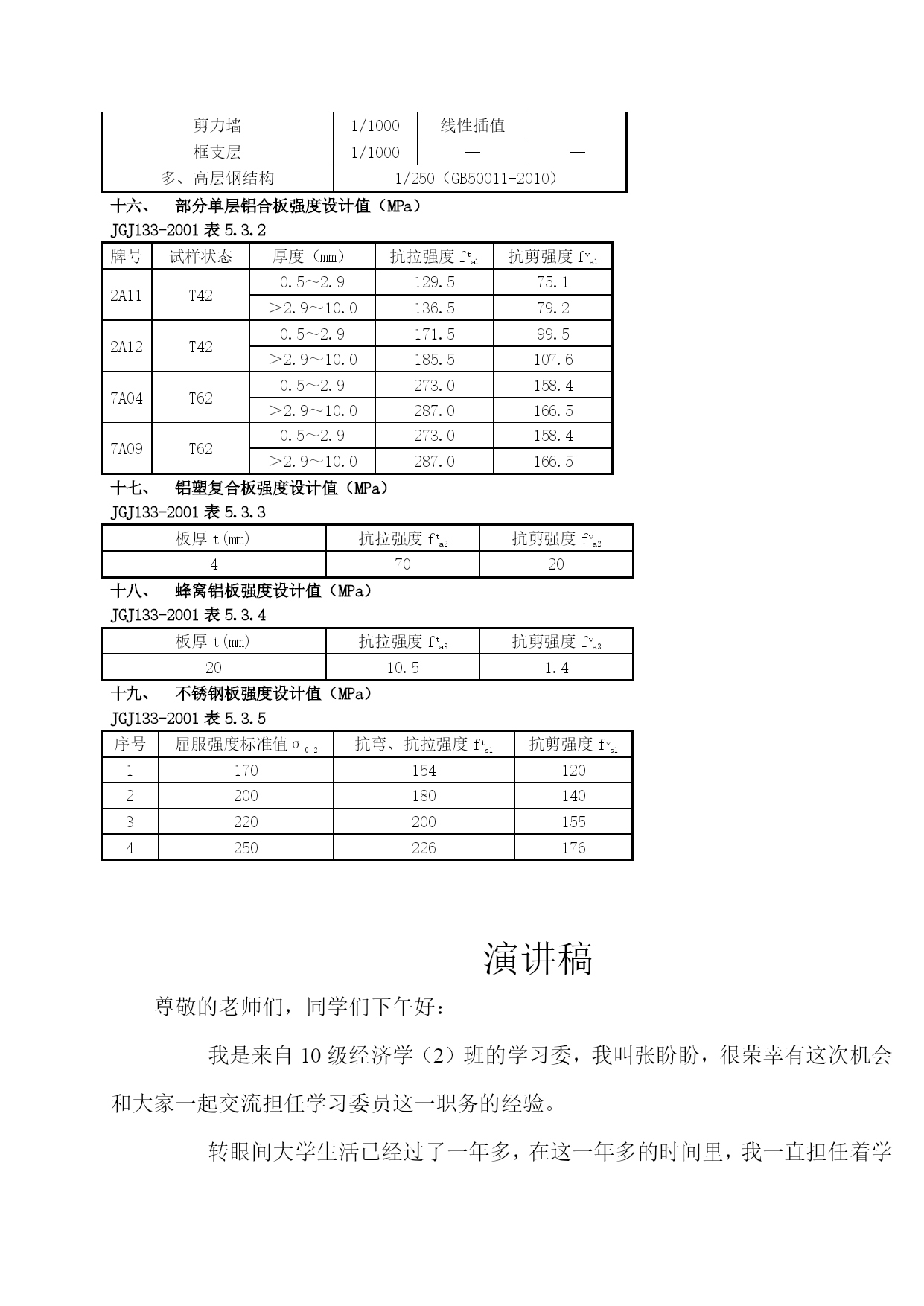

常用材料的力学及其它物理性能玻璃的强度设计值fg(MPa)JGJ102-2003表5.2.1种类厚度(mm)大面侧面普通玻璃528.019.5浮法玻璃5~1228.019.515~1924.017.0≥2020.014.0钢化玻璃5~1284.058.815~1972.050.4≥2059.041.3长期荷载作用下玻璃的强度设计值fg(MPa)JGJ113-2009表4.1.9种类厚度(mm)大面侧面平板玻璃5~129615~1975≥2064半钢化玻璃5~12282015~192417≥202014半钢化玻璃5~12423015~193626≥203021铝合金型材的强度设计值(MPa)GB50429-2007表4.3.4铝合金牌号状态厚度强度设计值(mm)抗拉、抗压抗剪6061T4不区分9055T6不区分2001156063T5不区分9055T6不区分150856063AT5≤1013575T6≤1016090钢材的强度设计值(1-热轧钢材)fs(MPa)JGJ102-2003表5.2.3钢材牌号厚度或直径d(mm)抗拉、抗压、抗弯抗剪端面承压Q235d≤16215125325Q345d≤16310180400钢材的强度设计值(2-冷弯薄壁型钢)fs(MPa)GB50018-2002表4.2.1钢材牌号抗拉、抗压、抗弯抗剪端面承压Q235205120310Q345300175400材料的弹性模量E(MPa)JGJ102-2003表5.2.8、JGJ133-2001表5.3.9材料E材料E玻璃0.72×105不锈钢绞线1.2×105~1.5×105铝合金、单层铝板0.70×105高强钢绞线1.95×105钢、不锈钢2.06×105钢丝绳0.8×105~1.0×105消除应力的高强钢丝2.05×105花岗石板0.8×105蜂窝铝板10mm0.35×105铝塑复合板4mm0.2×105蜂窝铝板15mm0.27×105铝塑复合板6mm0.3×105蜂窝铝板20mm0.21×105材料的泊松比υJGJ102-2003表5.2.9、JGJ133-2001表5.3.10、GB50429-2007表4.3.7材料υ材料υ玻璃0.2钢、不锈钢0.3铝合金0.3(按GB50429)高强钢丝、钢绞线0.3铝塑复合板0.25蜂窝铝板0.25花岗岩0.125材料的膨胀系数α(1/℃)JGJ102-2003表5.2.10、JGJ133-2001表5.3.11、GB50429-2007表4.3.7材料α材料α玻璃0.8×10-5~1.0×10-5不锈钢板1.80×10-5铝合金、单层铝板2.3×10-5(按GB50429)混凝土1.00×10-5钢材1.20×10-5砖砌体0.50×10-5铝塑复合板≤4.0×10-5蜂窝铝板2.4×10-5花岗岩0.8×10-5材料的重力密度γg(KN/m3)JGJ102-2003表5.3.1、GB50429-2007表4.3.7材料γg材料γg普通玻璃、夹层玻璃钢化、半钢化玻璃25．6矿棉1.2~1.5玻璃棉0.5~1.0钢材78．5岩棉0.5~2.5铝合金2700kg/m3(按GB50429)板材单位面积重力标准值（MPa）JGJ133-2001表5.2.2板材厚度（mm）qk(N/m2)板材厚度（mm）qk(N/m2)单层铝板2.53.04.067.581.0112.0不锈钢板1.52.02.53.0117.8157.0196.3235.5铝塑复合板4.06.055.073.6蜂窝铝板（铝箔芯）10.015.020.053.070.074.0花岗石板20.025.030.0500～560625～700750～840螺栓连接的强度设计值一(MPa)JGJ102-2003表B.0.1-1螺栓的性能等级锚栓和构件钢材的牌号普通螺栓锚栓承压型连接高强度螺栓C级螺栓A、B级螺栓抗拉抗剪承压抗拉抗剪承压抗拉抗拉抗剪承压ftbfvbfcbftbfvbfcbftbftbfvbfcb普通螺栓4.6、4.8级170140--------5.6级---210190-----8.8级---400320-----锚栓Q235钢------140---Q345钢------180---承压型连接高强度螺栓8.8级-------400250-10.9级-------500310-构件Q235钢--305--405---470Q345钢--385--510---590Q390钢--400--530---615螺栓连接的强度设计值二(MPa)GB50429-2007表4.3.5-1螺栓的材料、性能等级和构件铝合金牌号普通螺栓铝合金不锈钢钢抗拉
