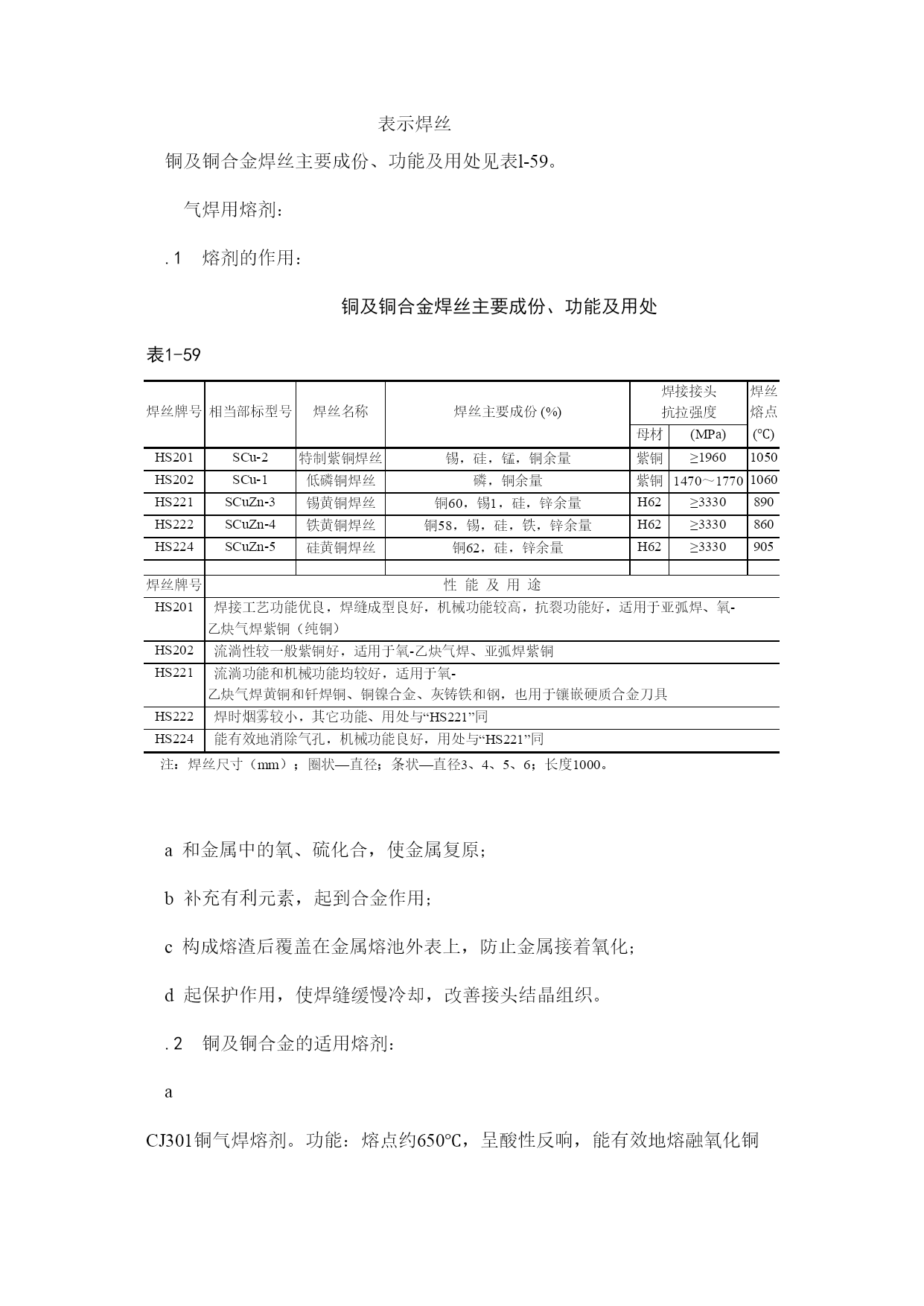

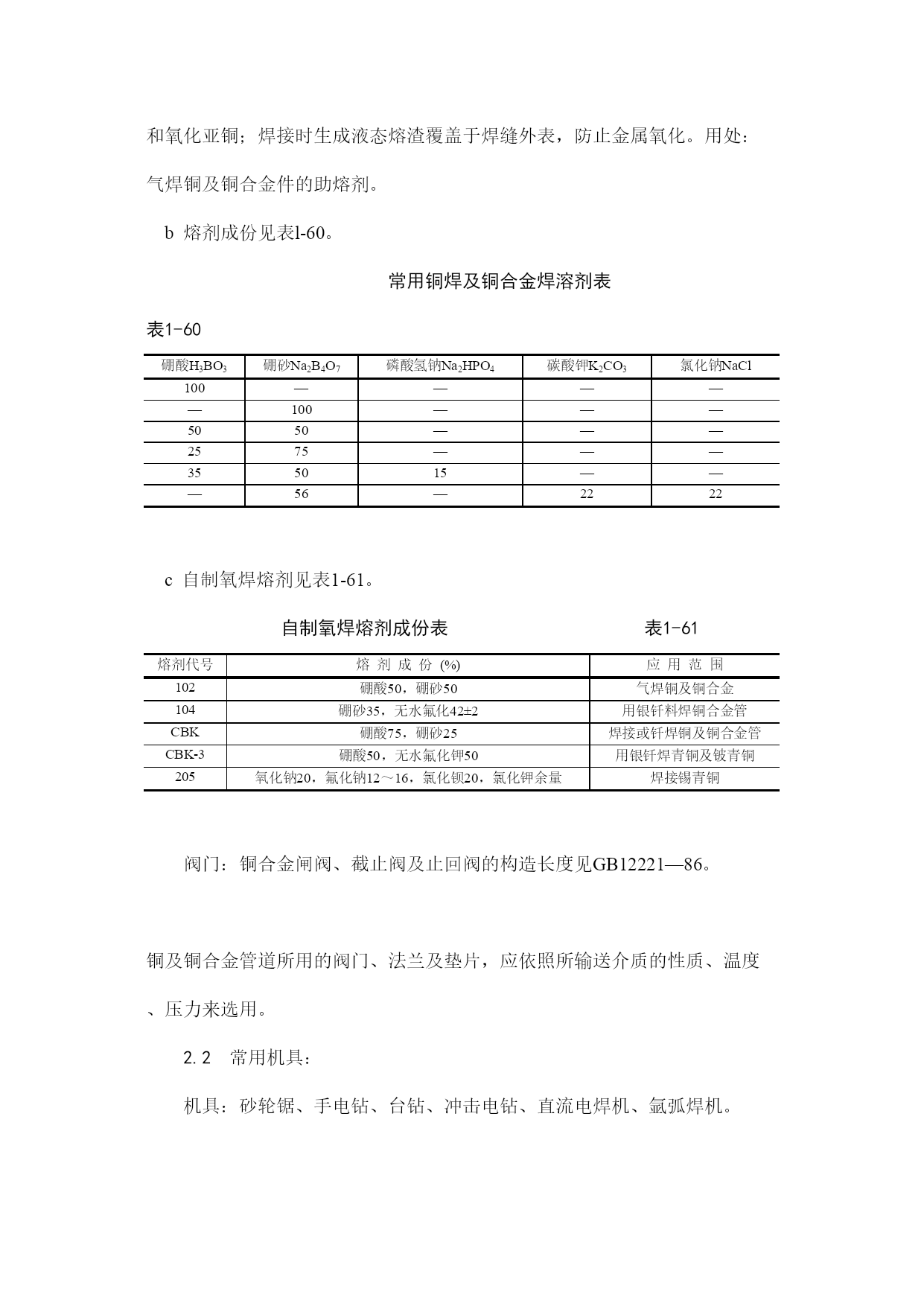

紫铜、黄铜管道安装1范围本工艺标准适用于工作压力为4MPa以下、温度为250～-196℃的紫铜管道和工作压力为22MPa以下、温度为120～-158℃的黄铜管道的安装工程。2施工预备。2.1常用材料：管材：常用的有紫铜管（工业纯铜）及黄铜管（铜锌合金）按制造方法的不同分为拉制管、轧制管和挤制管，一般中、低压管道采纳拉制管。紫铜管常用材料的牌号为：T2、T3、T4、TUP（脱氧铜）；分为软质和硬质两种。黄铜管常用的材料牌号为：H62、H68、H85、HP659-1，分为软质、半硬质和硬质三种。铜合金。为了改善黄铜的功能，在合金中添加锡、锰。铅、锌、磷等元素就成为特别黄铜。添加元素的作用简述如下：.1加锡能提高黄铜的强度，并能明显提高其对海水的耐蚀功能，故锡黄铜又称“海军黄铜”；.2加锰能明显提高合金工艺功能、强度和耐腐蚀性；.3加铅改善了切削加工功能和耐腐蚀能，但塑性稍有降低；.4加锌能够提高合金的机械功能和流淌功能；.2.5加磷能提高合金的韧性、硬度、耐磨性和流淌性。铜管的应用。紫铜管与黄铜管大多数用在制造换热设备上；也常用在深冷装置和化工管道上，仪表的测压管线或传送有压液体管线方面也常采纳。当温度大于250℃时，不宜在压力下使用。挤制铝青铜管用QAI10-3-1，5及QAI10-4-4牌号的青铜制成，用于机械和航空工业，制造耐磨、耐腐蚀和高强度的管件。锡青铜管系由等牌号锡青铜制成，适用于制造压力表的弹簧管及耐磨管件。铜管的质量：供安装用的钢管及铜合金管，外表与内壁均应光洁，无疵孔、裂缝、结疤、尾裂或气孔。黄铜管不得有绿锈和严峻脱锌。铜及铜合金管道的外外表缺陷同意度规定如下：纵向划痕深度如表1-57所示；偏横向的凹入深度或凸出高度不大于；瘢疤碰伤、起泡及凹坑，其深度不超过，其面积不超过管子外表积的30%。用作导管时其面积则不超过管子外表积的0.5%。铜及铜合金管件。铜及铜合金管件尚无国家通用的标准管件，弯头、三通、异径管等均用管材加工制造。铜及铜合金管纵向划痕深度规定表1-57壁厚(mm)纵向划痕深度不大于(mm)壁厚(mm)纵向划痕深度不大于(mm)≤2>2注：用于作导管的铜及铜合金管道，不管壁厚大小，纵向划痕深度不应大于0.03mm。铜管的椭圆度和壁厚的不均匀度，不应超过外圆和壁厚的同意偏向。铜管的其它技术要求应符合以下标准：1.《拉制钢管》（GB1527—79）；2.《挤制钢管》（GB1528—79）；3.《拉制钢管》（GB1529—79）；4.《挤制钢管》（GB1530—79）。常用铜及铜合金焊条。常用铜及铜合金焊条的牌号及用处表1-58。铜及铜合金焊条的药皮均为低氢型；焊接电源均为直流。铜及铜合金焊条的牌号及用处表1-58焊缝金属焊条牌号相当国际型号焊芯材质主要成分抗拉强度延伸率主要用途(%)(MPa)(%)T107≥1770TCu纯铜铜>99冷弯角≥120°焊接铜零件，也可用于堆焊耐海水腐蚀的碳钢零件T227TCuSnB锡磷青铜锡≈8，磷≤，铜余量≥2750≥20焊接锡磷青铜、铜、黄铜、铸铁及钢零件；广泛应用于堆焊锡磷铜轴衬、船舶推进器片等T237TCuAl铝锰青铜铝≈3，锰≤2，铜余量≥3920≥15焊接铝青铜及其它铜合金，铜合金与钢的焊接，补焊铸铁件等铜及铜合金焊丝。用于氧-乙炔焊、氩弧焊、碳弧焊铜及铜合金，其中黄铜焊丝也广泛用于钎焊碳钢、铸铁及硬质含金刀具等。施焊时，应配用铜气焊溶剂。铜及铜合金焊丝代号：HS×××表示同一类型的不同代号表示铜及铜合金表示焊丝铜及铜合金焊丝主要成份、功能及用处见表l-59。气焊用熔剂：.1熔剂的作用：铜及铜合金焊丝主要成份、功能及用处表1-59焊丝牌号相当部标型号焊丝名称焊丝主要成份(%)焊接接头抗拉强度焊丝熔点母材(MPa)(℃)HS201SCu-2特制紫铜焊丝锡，硅，锰，铜余量紫铜≥19601050HS202SCu-1低磷铜焊丝磷，铜余量紫铜1470～17701060HS221SCuZn-3锡黄铜焊丝铜60，锡1，硅，锌余量H62≥3330890HS222SCuZn-4铁黄铜焊丝铜58，锡，硅，铁，锌余量H62≥3330860HS224SCuZn-5硅黄铜焊丝铜62，硅，锌余量H62≥3330905焊丝牌号性能及用途HS201焊接工艺功能优良，焊缝成型良好，机械功能较高，抗裂功能好，适用于亚弧焊、氧-乙炔气焊紫铜（纯铜）HS202流淌性较一般紫铜好，适用于氧-乙炔气焊、亚弧焊紫铜HS221流淌功能和机械功能均较好，适用于氧-乙炔气焊黄铜和钎焊铜、铜镍合金、灰铸铁和钢，也用于镶嵌硬质合金刀具HS222焊时烟雾较小，其它功能、用处
