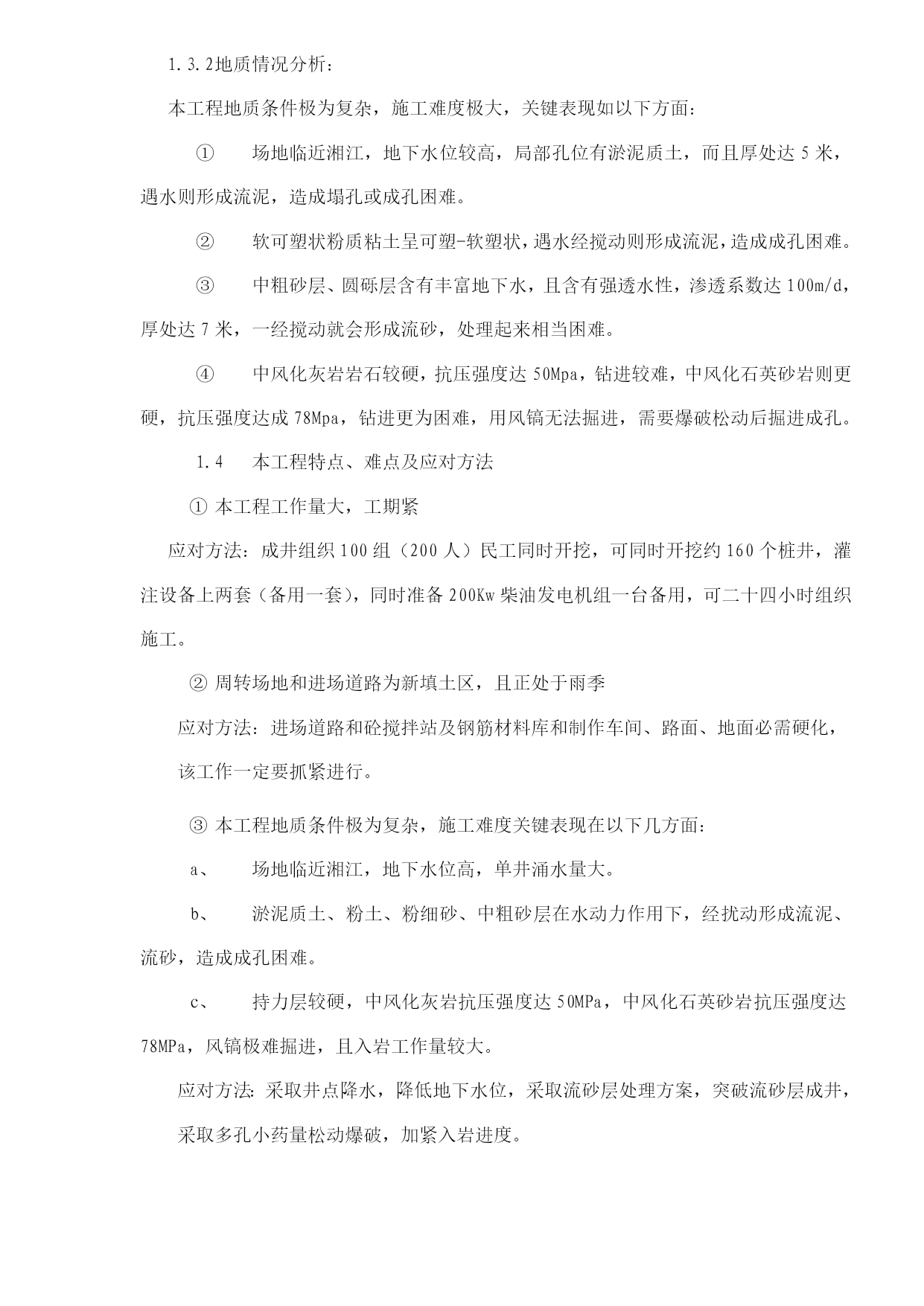

桩基施工方案+CAD工艺步骤图工程概况:工程特点:株洲市体育中心在株洲市天元区，北临滨江北路，隔湘江和石峰公园相望，南靠长江北路，和株洲宏元化学建材工业园隔路相望，西侧为昆仑山路，东侧为华山路，场地交通便利，全部施工机械设备均可直接进入施工区。施工区场地开阔，施工区域地表无建筑物。设计概况:本工程桩基为人工挖孔桩，桩径为1000-mm，桩身砼强度等级为C30,护壁砼强度等级为C20，厚度约180mm，纵向钢筋通长，螺旋箍为φ8＠200（加密区为φ12＠100），加劲箍为Φ14＠，持力层为中风化岩，桩端进入持力层≥500。地质条件:地层岩性自上而下依次为：素填土→耕土→淤泥质土→硬可塑粉质粘土→软可塑状粉质粘土→粉土→含砾粉质粘土→粉细砂→中粗砂→淤泥质土→圆砾→残积粉质粘土→全风化灰岩→全风化泥灰岩→全风化砂岩→强风化炭质灰岩→强风化炭质页岩→强风化灰岩→强风化砂岩→中风化泥灰岩→中风化灰岩→中风化石英砂岩→中风化炭质灰岩。场址区地表水体关键集中在水塘、水沟、和主体育场址沼泽地中，地下水关键赋存于素填土①-1、耕土①-2及淤泥质土①-3中上层滞水，赋存于粉土②-3、粉细砂③-1、中粗砂③-2、淤泥质土④和圆砾⑤中孔隙型潜水，岩体中有少许基岩裂隙水，其中全风化及强风化岩层中地下水相对较多。粉质粘土②-1及中风化岩体为相对隔水层，粉细砂③-1、中粗砂③-2和圆砾⑤为强透水层。初见水位埋深为0-7.0m。地质情况分析：本工程地质条件极为复杂，施工难度极大，关键表现如以下方面：场地临近湘江，地下水位较高，局部孔位有淤泥质土，而且厚处达5米，遇水则形成流泥，造成塌孔或成孔困难。软可塑状粉质粘土呈可塑-软塑状，遇水经搅动则形成流泥，造成成孔困难。中粗砂层、圆砾层含有丰富地下水，且含有强透水性，渗透系数达100m/d，厚处达7米，一经搅动就会形成流砂，处理起来相当困难。中风化灰岩岩石较硬，抗压强度达50Mpa，钻进较难，中风化石英砂岩则更硬，抗压强度达成78Mpa，钻进更为困难，用风镐无法掘进，需要爆破松动后掘进成孔。本工程特点、难点及应对方法本工程工作量大，工期紧应对方法：成井组织100组（200人）民工同时开挖，可同时开挖约160个桩井，灌注设备上两套（备用一套），同时准备200Kw柴油发电机组一台备用，可二十四小时组织施工。周转场地和进场道路为新填土区，且正处于雨季应对方法：进场道路和砼搅拌站及钢筋材料库和制作车间、路面、地面必需硬化，该工作一定要抓紧进行。本工程地质条件极为复杂，施工难度关键表现在以下几方面：场地临近湘江，地下水位高，单井涌水量大。淤泥质土、粉土、粉细砂、中粗砂层在水动力作用下，经扰动形成流泥、流砂，造成成孔困难。持力层较硬，中风化灰岩抗压强度达50MPa，中风化石英砂岩抗压强度达78MPa，风镐极难掘进，且入岩工作量较大。应对方法：采取井点降水，降低地下水位，采取流砂层处理方案，突破流砂层成井，采取多孔小药量松动爆破，加紧入岩进度。临时工房条件较差，人员密度大，卫生保健工作难度大应对方法：工地配置专业保健医生和专职卫生清扫员，搞好环境卫生，房间开窗通风，定时消毒，象防非典一样防流感，工地上配置充足常见抢救物品和药品。本工程施工处于雨季，且前期气温较低，空气湿度大，成井施工人员天天从里到外衣服全部是湿，天天全部得洗澡换衣，而衣服在自然条件下极难干，此事看来是小事，但直接影响到工人健康和施工进度。应对方法：工地配置热水锅炉，配置脱水和烘干机，安排专员负责为民工烘干衣服，保持战斗力。施工方案2.1施工布署2.1.1施工管理目标:①施工布署标准：项目实施目标管理，利用优异技术，精心组织，精心施工，优质、高速、低耗完成本桩基工程。②质量目标：确保本桩基工程质量优良。③工期目标：确保80天人工挖孔桩全部完工。④安全生产目标：杜绝重大伤亡、设备隐患、火灾事故，把多种安全隐患消除在萌芽状态。⑤文明施工目标：实施现场标准化管理，创一流文明施工现场。⑥服务目标：和各方亲密配合，为土建施工发明条件，使业主满意。2.1.2施工准备:①熟悉图纸、会审施工图，领会施工组织设计意图。提出关键材料、施工机具规格和需用量计划，并逐步落实供货单位及进场时间。②对业主提供坐标和水准点进行复核，做好轴线控制桩位和半永久性水准点，作出放线测量汇报并立即和建设方会签。③搭设施工临时设施，敷设现场临时水电供给管线。④确定设备设置位置，按次序组织设备就位安装。2.1.3施工协调:①主动参与包含业主、监理、设计、地质、施工等各方参与协调会议，立即处理施工过程中出现问题，确保施工顺利进行。②服从公安、城管、环卫等政府部门安排，认真处理好和周围单位关系，降低外来干
