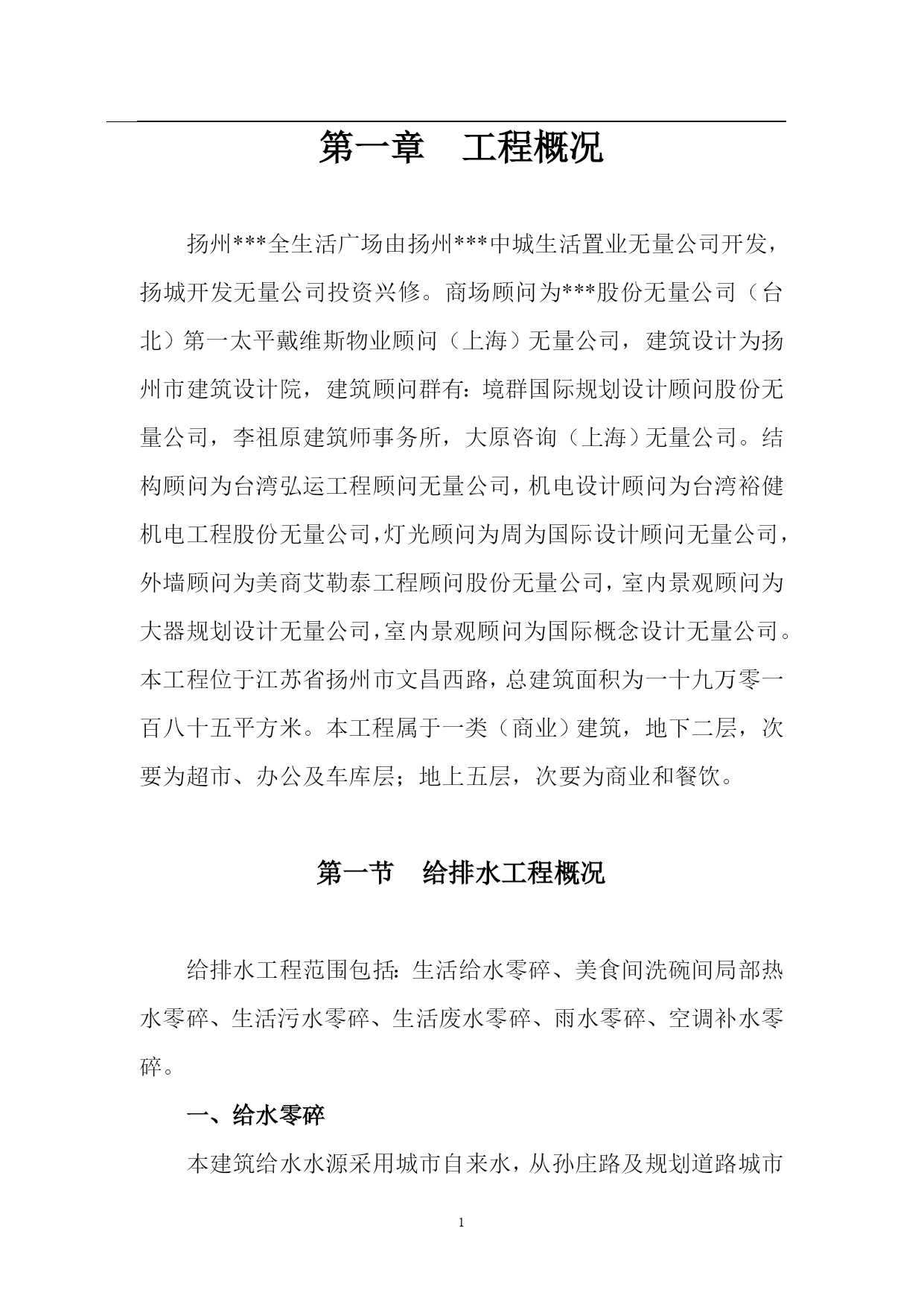

PAGE161第一章工程概况扬州***全生活广场由扬州***中城生活置业无量公司开发，扬城开发无量公司投资兴修。商场顾问为***股份无量公司（台北）第一太平戴维斯物业顾问（上海）无量公司，建筑设计为扬州市建筑设计院，建筑顾问群有：境群国际规划设计顾问股份无量公司，李祖原建筑师事务所，大原咨询（上海）无量公司。结构顾问为台湾弘运工程顾问无量公司，机电设计顾问为台湾裕健机电工程股份无量公司，灯光顾问为周为国际设计顾问无量公司，外墙顾问为美商艾勒泰工程顾问股份无量公司，室内景观顾问为大器规划设计无量公司，室内景观顾问为国际概念设计无量公司。本工程位于江苏省扬州市文昌西路，总建筑面积为一十九万零一百八十五平方米。本工程属于一类（商业）建筑，地下二层，次要为超市、办公及车库层；地上五层，次要为商业和餐饮。第一节给排水工程概况给排水工程范围包括：生活给水零碎、美食间洗碗间局部热水零碎、生活污水零碎、生活废水零碎、雨水零碎、空调补水零碎。一、给水零碎本建筑给水水源采用城市自来水，从孙庄路及规划道路城市干管，引两根DN250给水干管进入本建筑，并在室外构成环状供水管网，供水水压为0.30MPa本建筑地下二层，地上五层，故本工程给水零碎在竖向上分成两个区，即低区与高区。低区：B2F-2F，由市政管网直接供水；高区，3F-5F由生活变频供水装备加压供水。本建筑平面占地很大，故生活给程度面上按功能布置分成六个区，其中主体建筑分成四个区，小沈式街廊两个区；主体建筑中，地下仓储式超市独立供水；小沈式街廊三层，均由市政管网单独供水。为保证市政管网停水时，不影响全部商业广场营业运转，B2F-2F可经过临时切换接至变频加压供水零碎，保证短时停水时，营业场所正常工作。地下二层各区及超市均设有贮水箱（不锈钢拼装）及变频加压供水装备，每个区生活贮水池均能保证本区正常生活用水。高区变频调速泵组设有四台泵，一台隔膜气压罐；四台泵三用一备，由远传压力表(设在泵房内)将管网压力信号反馈至变频柜控制水泵的运转。管网最高恒定压力为0.55MPa。空调补水零碎：本工程在地下二层雨淋与水喷雾水泵房设有专供屋顶冷却塔补水用变频调速供水安装一套，专用补水管补水至屋顶除地下超市外的一切冷却塔及膨胀水箱。地下超市冷却塔由设于超市泵房内的专用变频调速安装单独供给。各层餐厅厨房给水均预留厨房给水接管接口，内部管道由装修单位根据厨房内装备布置二次设计安装。一层中庭内按建设单位及景观设计要求，留有给水接入口及相应排水管。二、排水零碎本工程污废水采用分流制排放。室内±0.00以上污废水重力自流排入室外污水管，地下室一层污废水先排至地下室二层，再经潜水排污泵提升至室外污、废水排水管。污水经化粪池处理后，再经地埋式污水处理装备处理后排入城市排水管网。重力雨水、虹吸雨均采用排水斗，排水管在一层排至建筑周边雨水排水沟。第二节电气工程概况一、高压零碎本工程从小区外两个独立变电站（或同一变电站不同母线段），分别引来二路10KV专线电源，每两路均能承担本工程全部重要负荷，四路10KV电源同时工作，互为备用，四路10KV电缆从建筑物北侧穿管，埋地引入设在地下二层的高压间的高压配电屏。然后配出十路，分别送至地下二层的五个配电房，供予各自的变压器。二、低压零碎在地下二层各设五个配电房，经过各自的变压器，分别为百货区、超郊区、其他店铺区、出售店铺区、公共区供电。低压配电零碎由配电屏供电至分区配电箱，再由配电箱配电至用电点。送电网采用铜母线及电缆，经过桥架敷设。、三、应急电源本工程选用二台800KW柴油发电机组作为第三路电源，，当市电发生故障时，可从各配电室及水泵房控制室的自动互投开关ATS处拾取柴油发电机的延时启动信号，自动启动柴油发电机，当市电恢复后自动停机。四、照明零碎1.光源：有装修要求的场所视装修要求约定，普通场所为荧光灯、金属卤化物灯或其他节能型灯具。光源显色指数Ra≥80。2.照度要求：商店及超市营业厅500LXKTV，影院150LX办公用房及消控中心300LX冷冻机房、泵房150LX计算机机房、餐厅200LX车库,库房等100LX3.照明、插座分别由不同的支路供电，照明为单相二线，ZR-BV-2X2.5mm-G16；插座为单相三线，ZR-BV-3X2.5mm-G16；一切插座回路（2.2m以上空调插座除外）、电开水器回路、室外照明灯具低于2.4m的回路均设剩余电流断路器保护。灯具安装高度低于2.4m时，需添加一根PE线。4．应急照明1）在大空间用房、走廊、楼梯间及其前室、消防电梯间及其前室、次要出入口等场所设置疏散照明。2）出口标志灯、疏散指点灯，疏散楼梯、走道应急照明采用自带蓄电池式供电应急照明持
