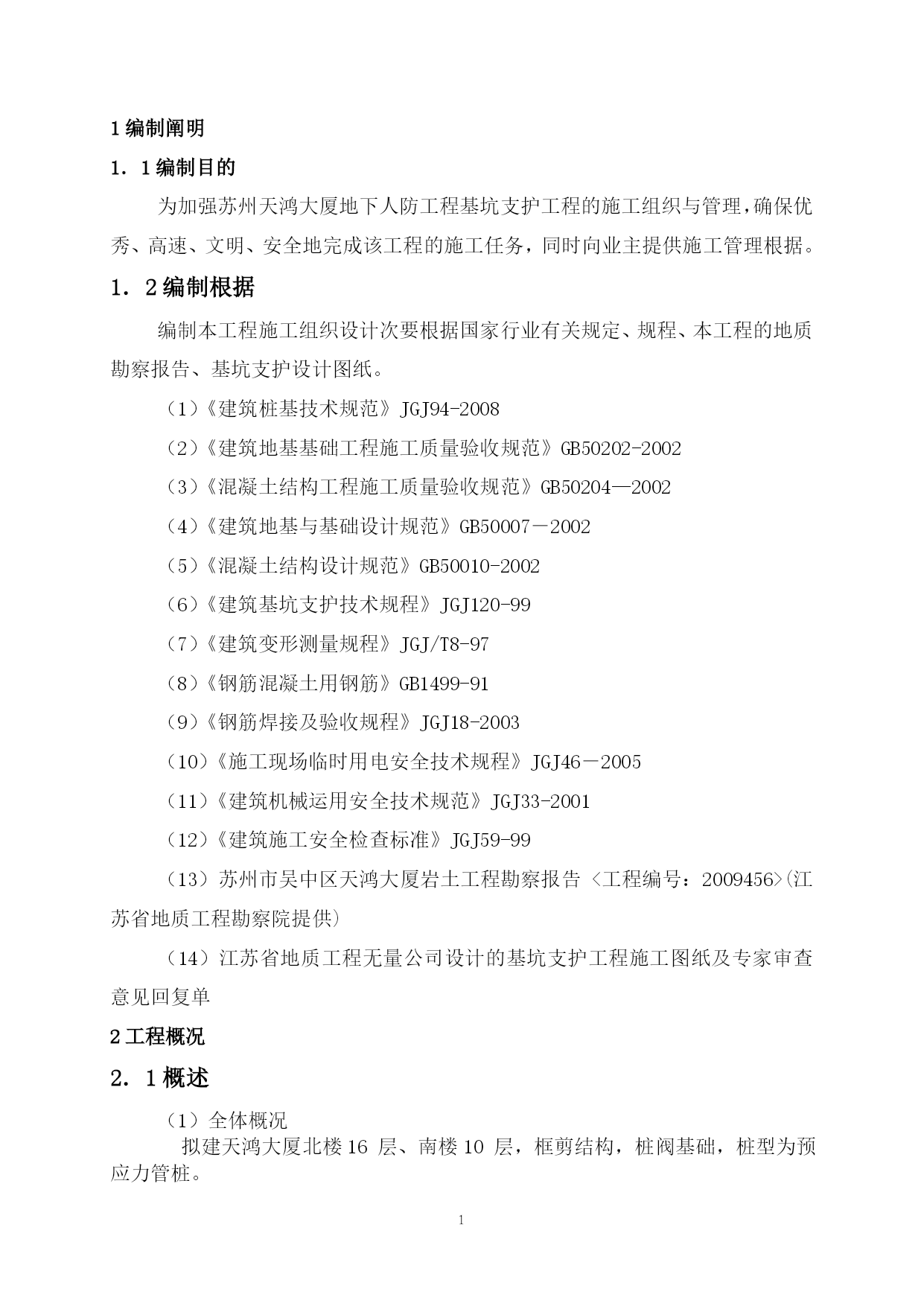

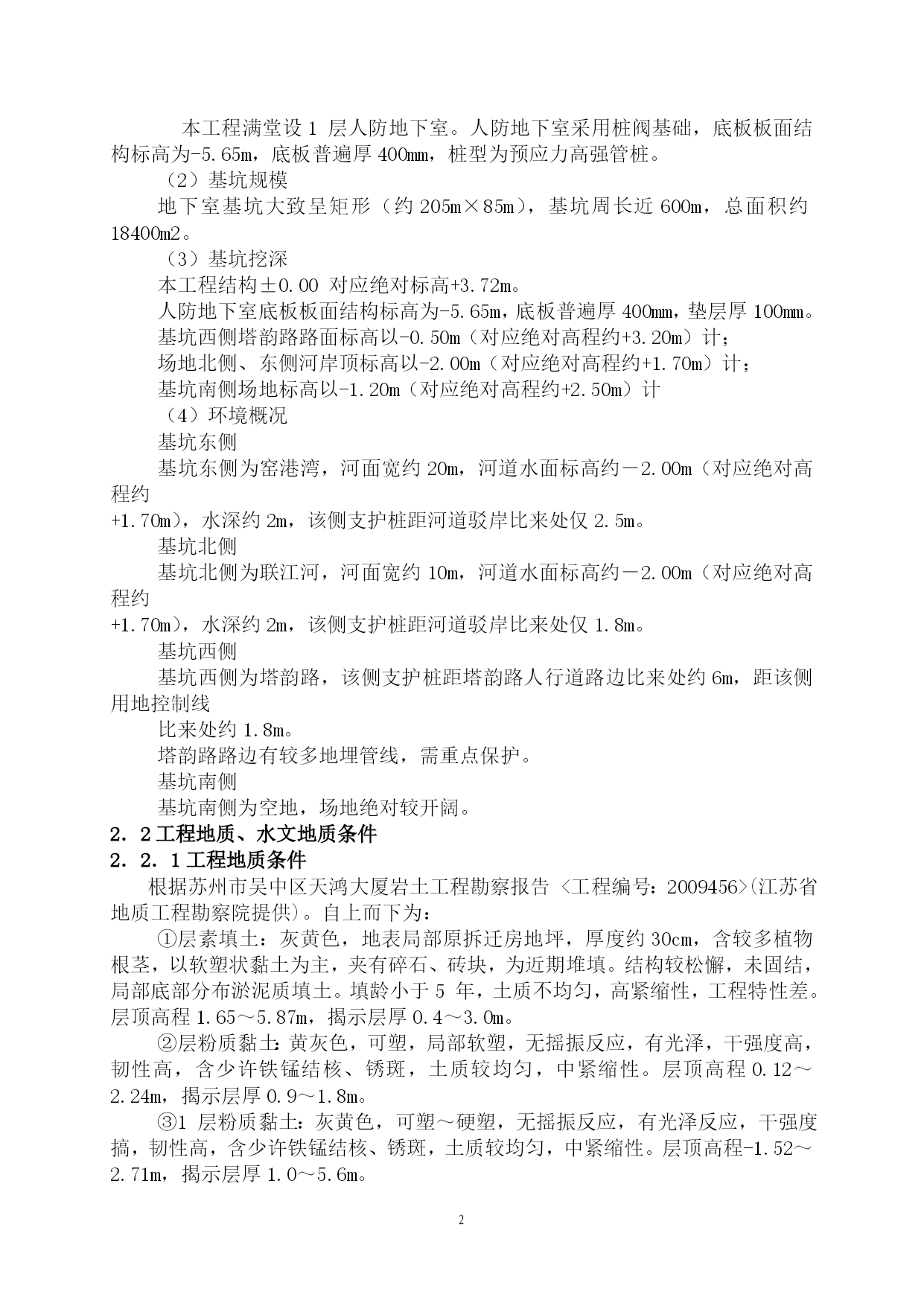

PAGEPAGE531编制阐明1．1编制目的为加强苏州天鸿大厦地下人防工程基坑支护工程的施工组织与管理，确保优秀、高速、文明、安全地完成该工程的施工任务，同时向业主提供施工管理根据。1．2编制根据编制本工程施工组织设计次要根据国家行业有关规定、规程、本工程的地质勘察报告、基坑支护设计图纸。（1）《建筑桩基技术规范》JGJ94-2008（2）《建筑地基基础工程施工质量验收规范》GB50202-2002（3）《混凝土结构工程施工质量验收规范》GB50204—2002（4）《建筑地基与基础设计规范》GB50007－2002（5）《混凝土结构设计规范》GB50010-2002（6）《建筑基坑支护技术规程》JGJ120-99（7）《建筑变形测量规程》JGJ/T8-97（8）《钢筋混凝土用钢筋》GB1499-91（9）《钢筋焊接及验收规程》JGJ18-2003（10）《施工现场临时用电安全技术规程》JGJ46－2005（11）《建筑机械运用安全技术规范》JGJ33-2001（12）《建筑施工安全检查标准》JGJ59-99（13）苏州市吴中区天鸿大厦岩土工程勘察报告<工程编号：2009456>(江苏省地质工程勘察院提供)（14）江苏省地质工程无量公司设计的基坑支护工程施工图纸及专家审查意见回复单2工程概况2．1概述（1）全体概况拟建天鸿大厦北楼16层、南楼10层，框剪结构，桩阀基础，桩型为预应力管桩。本工程满堂设1层人防地下室。人防地下室采用桩阀基础，底板板面结构标高为-5.65m，底板普遍厚400mm，桩型为预应力高强管桩。（2）基坑规模地下室基坑大致呈矩形（约205m×85m），基坑周长近600m，总面积约18400m2。（3）基坑挖深本工程结构±0.00对应绝对标高+3.72m。人防地下室底板板面结构标高为-5.65m，底板普遍厚400mm，垫层厚100mm。基坑西侧塔韵路路面标高以-0.50m（对应绝对高程约+3.20m）计；场地北侧、东侧河岸顶标高以-2.00m（对应绝对高程约+1.70m）计；基坑南侧场地标高以-1.20m（对应绝对高程约+2.50m）计（4）环境概况基坑东侧基坑东侧为窑港湾，河面宽约20m，河道水面标高约－2.00m（对应绝对高程约+1.70m），水深约2m，该侧支护桩距河道驳岸比来处仅2.5m。基坑北侧基坑北侧为联江河，河面宽约10m，河道水面标高约－2.00m（对应绝对高程约+1.70m），水深约2m，该侧支护桩距河道驳岸比来处仅1.8m。基坑西侧基坑西侧为塔韵路，该侧支护桩距塔韵路人行道路边比来处约6m，距该侧用地控制线比来处约1.8m。塔韵路路边有较多地埋管线，需重点保护。基坑南侧基坑南侧为空地，场地绝对较开阔。2．2工程地质、水文地质条件2．2．1工程地质条件根据苏州市吴中区天鸿大厦岩土工程勘察报告<工程编号：2009456>(江苏省地质工程勘察院提供)。自上而下为：①层素填土：灰黄色，地表局部原拆迁房地坪，厚度约30cm，含较多植物根茎，以软塑状黏土为主，夹有碎石、砖块，为近期堆填。结构较松懈，未固结，局部底部分布淤泥质填土。填龄小于5年，土质不均匀，高紧缩性，工程特性差。层顶高程1.65～5.87m，揭示层厚0.4～3.0m。②层粉质黏土：黄灰色，可塑，局部软塑，无摇振反应，有光泽，干强度高，韧性高，含少许铁锰结核、锈斑，土质较均匀，中紧缩性。层顶高程0.12～2.24m，揭示层厚0.9～1.8m。③1层粉质黏土：灰黄色，可塑～硬塑，无摇振反应，有光泽反应，干强度搞，韧性高，含少许铁锰结核、锈斑，土质较均匀，中紧缩性。层顶高程-1.52～2.71m，揭示层厚1.0～5.6m。③2层粉质黏土：灰黄色，可塑，局部粉性含量较高，无摇振反应，有光泽反应，干强度中高，韧性中高，含少许铁锰结核、锈斑，土质欠均匀，中紧缩性。层顶高程-4.86～-1.58m，揭示层厚1.6～5.0m。③3层粉质黏土：灰色，可～软塑，夹粉土薄层（稍密），摇振反应低，有光泽反应，干强度中等，韧性中等，含少许铁锰锈斑，土质欠均匀，中紧缩性。层顶高程-7.22～-4.57m，揭示层厚2.0～5.0m。③4层粉质黏土夹粉土：灰～青灰色，软塑，局部流塑，粉土呈湿～很湿、中密状，程度层理较发育,夹粉砂薄层（粉砂次要成分为石英、长石，颗粒级配普通，颗粒外形为次圆状～圆状，微具程度层理），无摇振反应，稍有光泽反应，干强度中低，韧性中等，土质欠均匀，中紧缩性。层顶高程-10.27～-7.27m，揭示层厚2.0～6.5m。具体土质参数等详见工程勘察报告。2．3基坑支护方案设计2．3．1基坑特点及安全等级（1）
