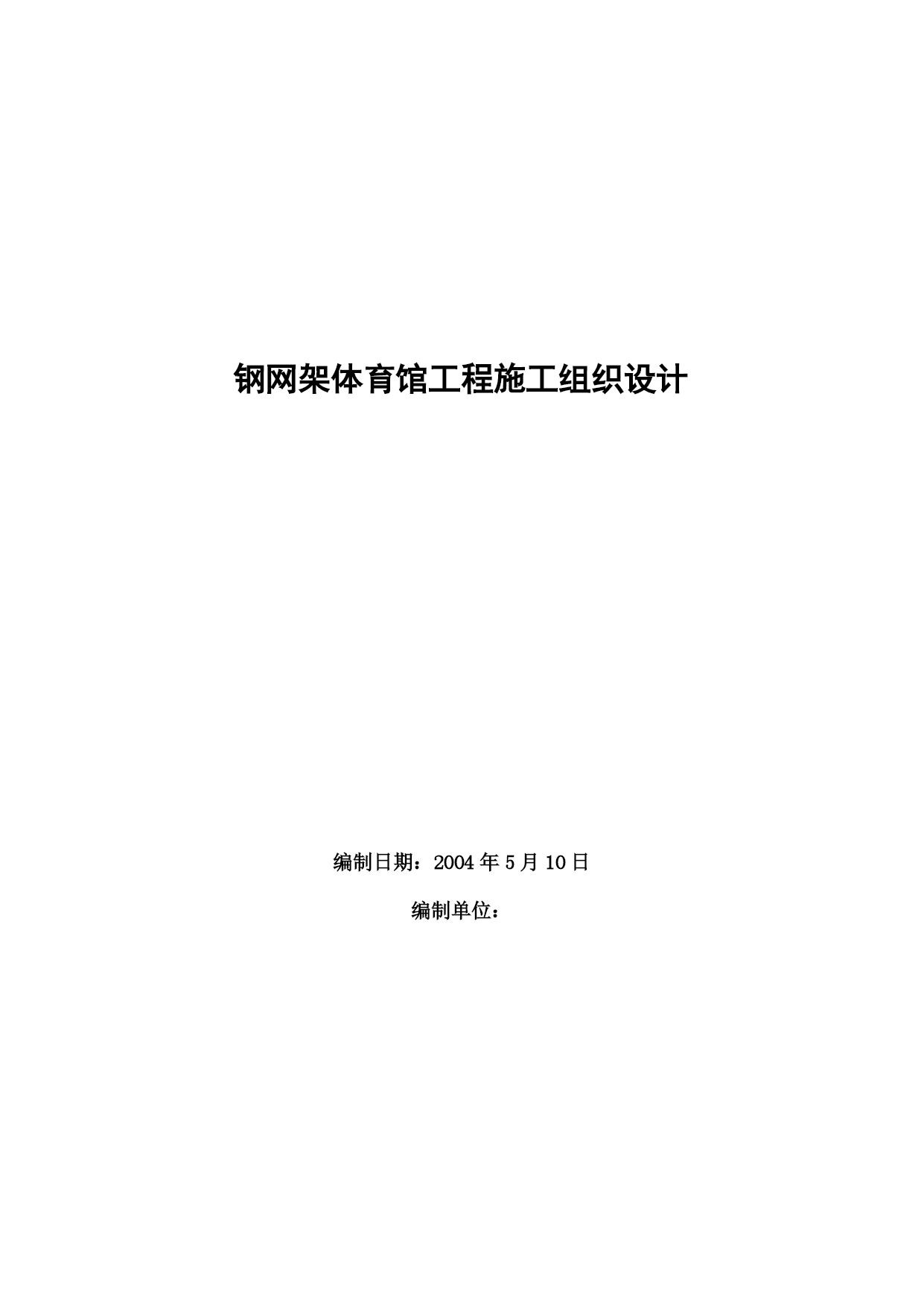

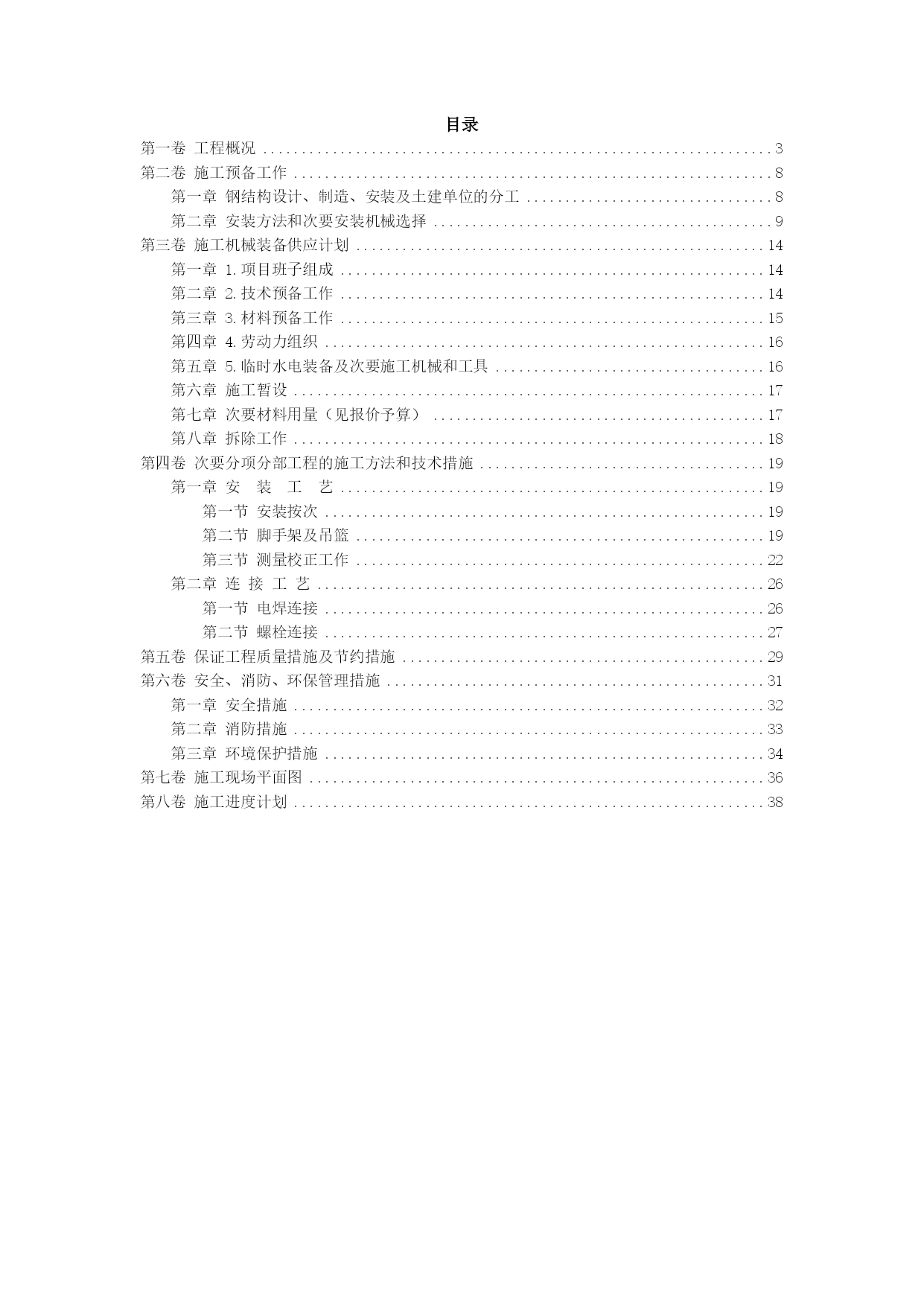

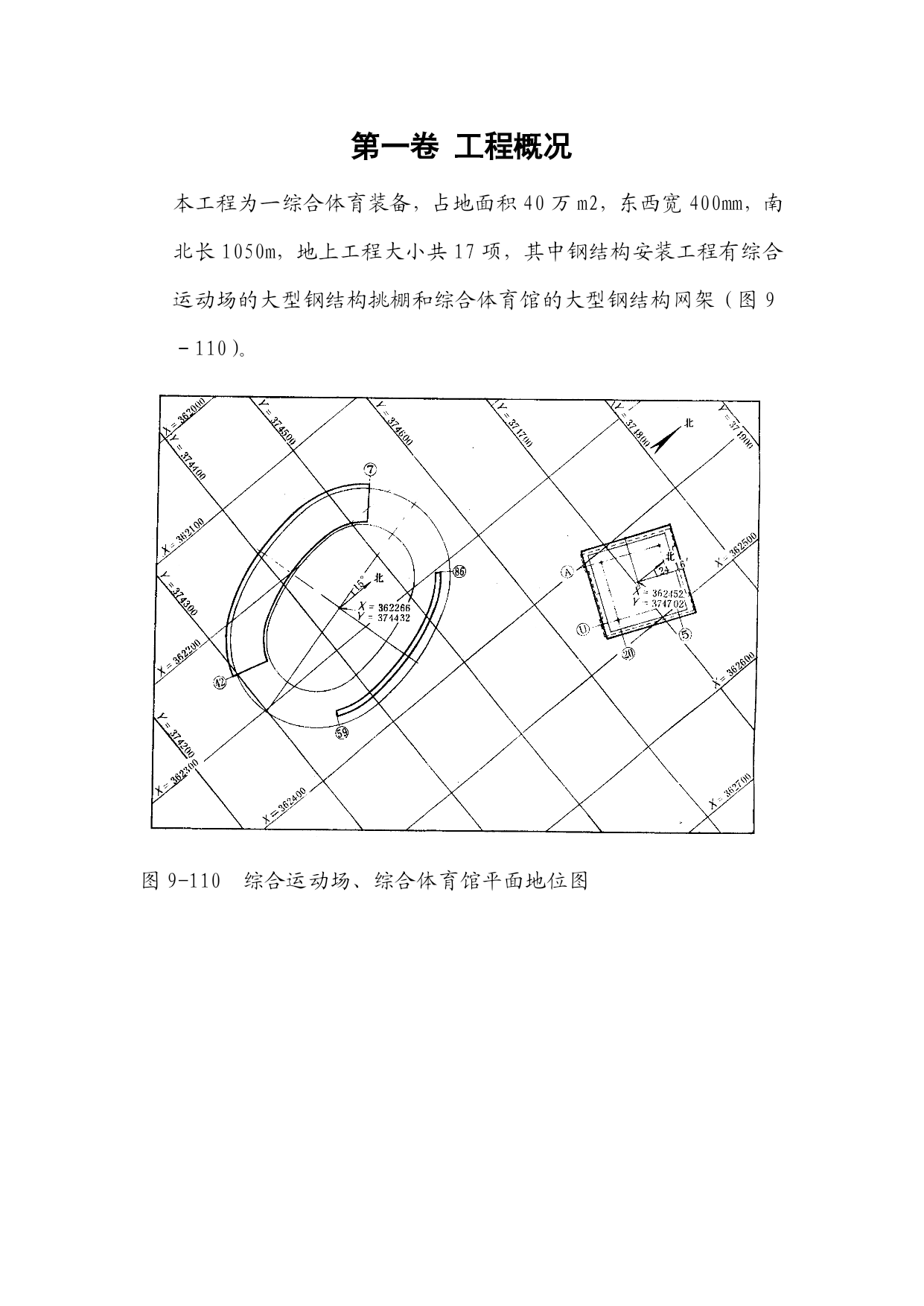

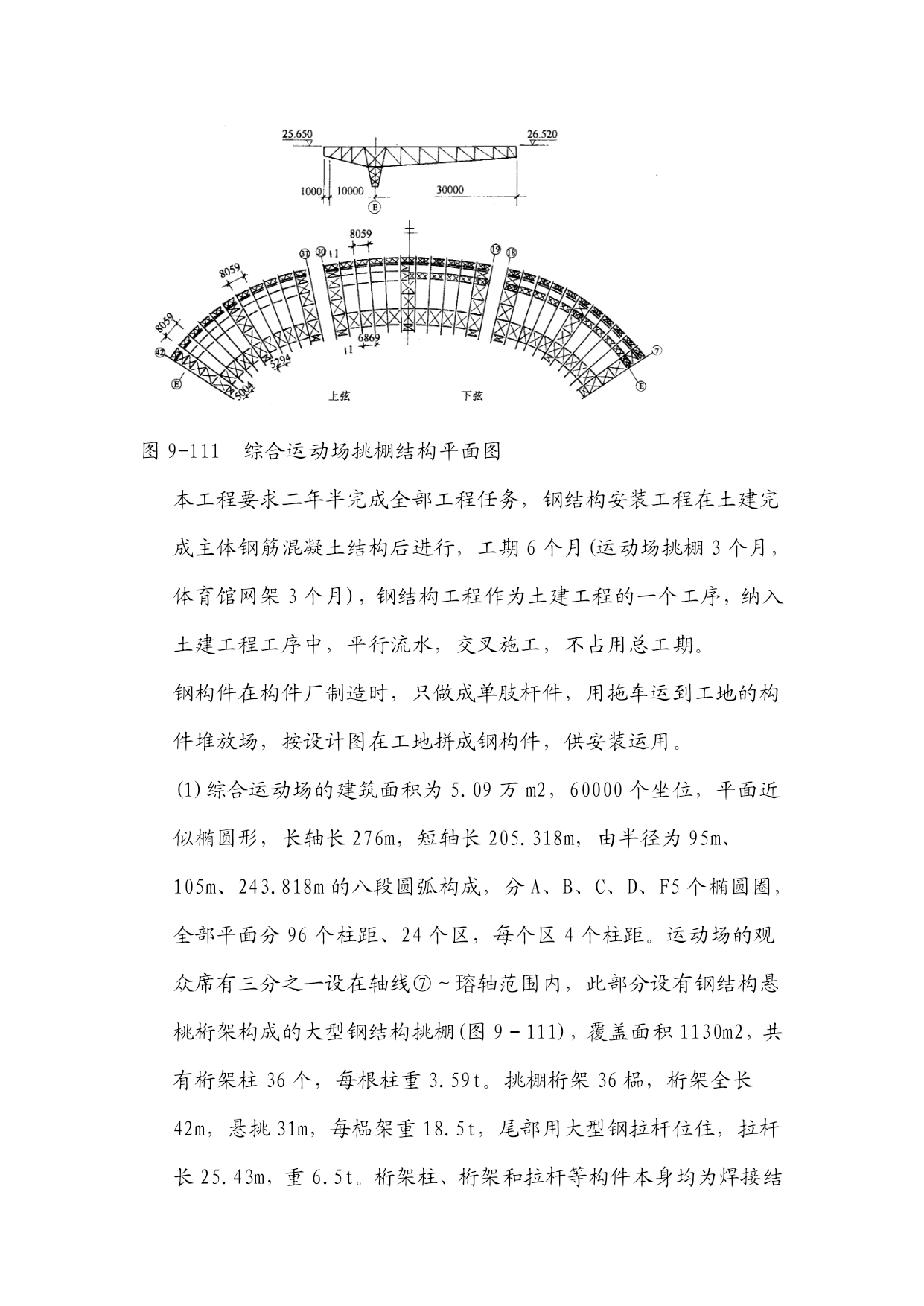

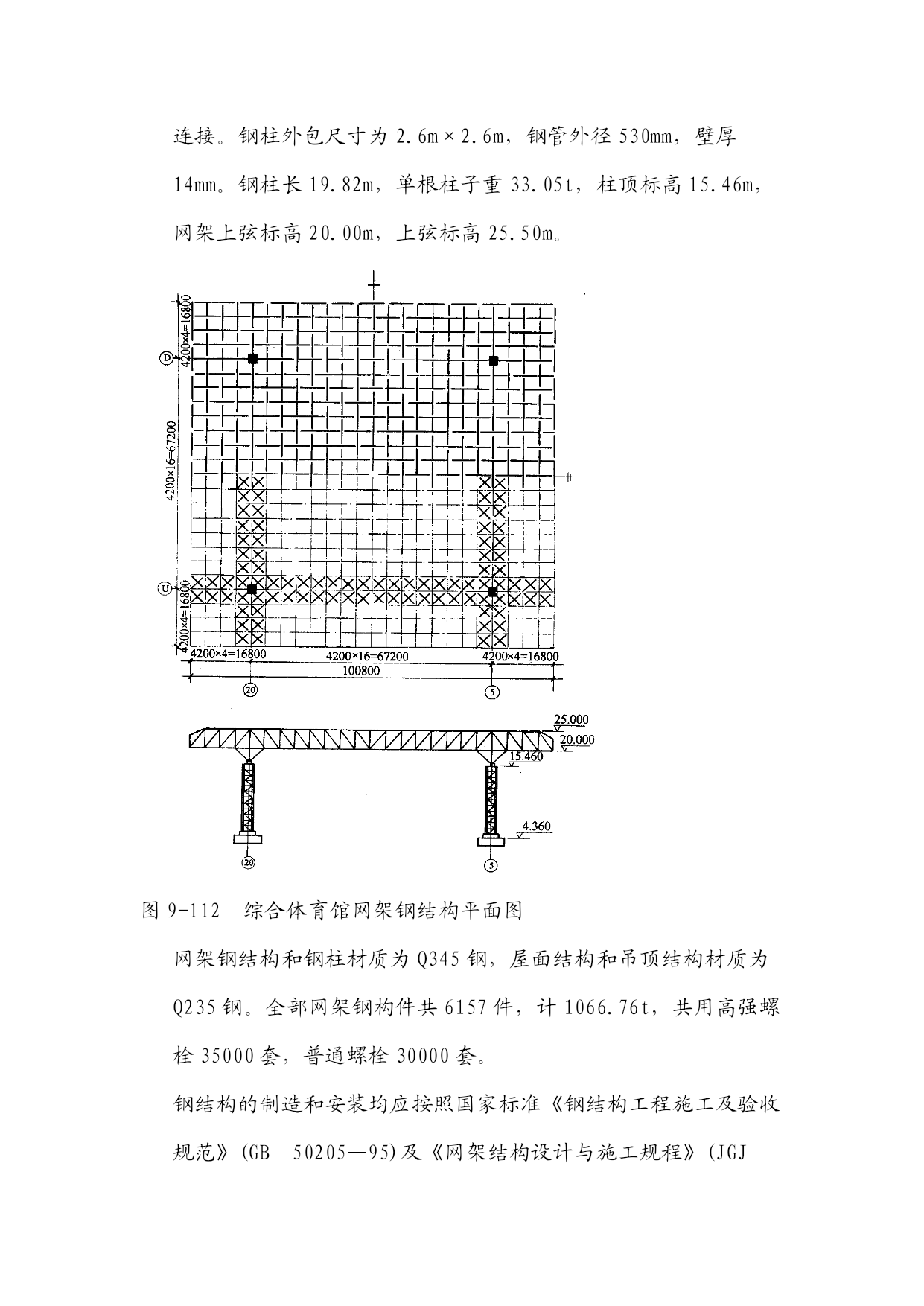

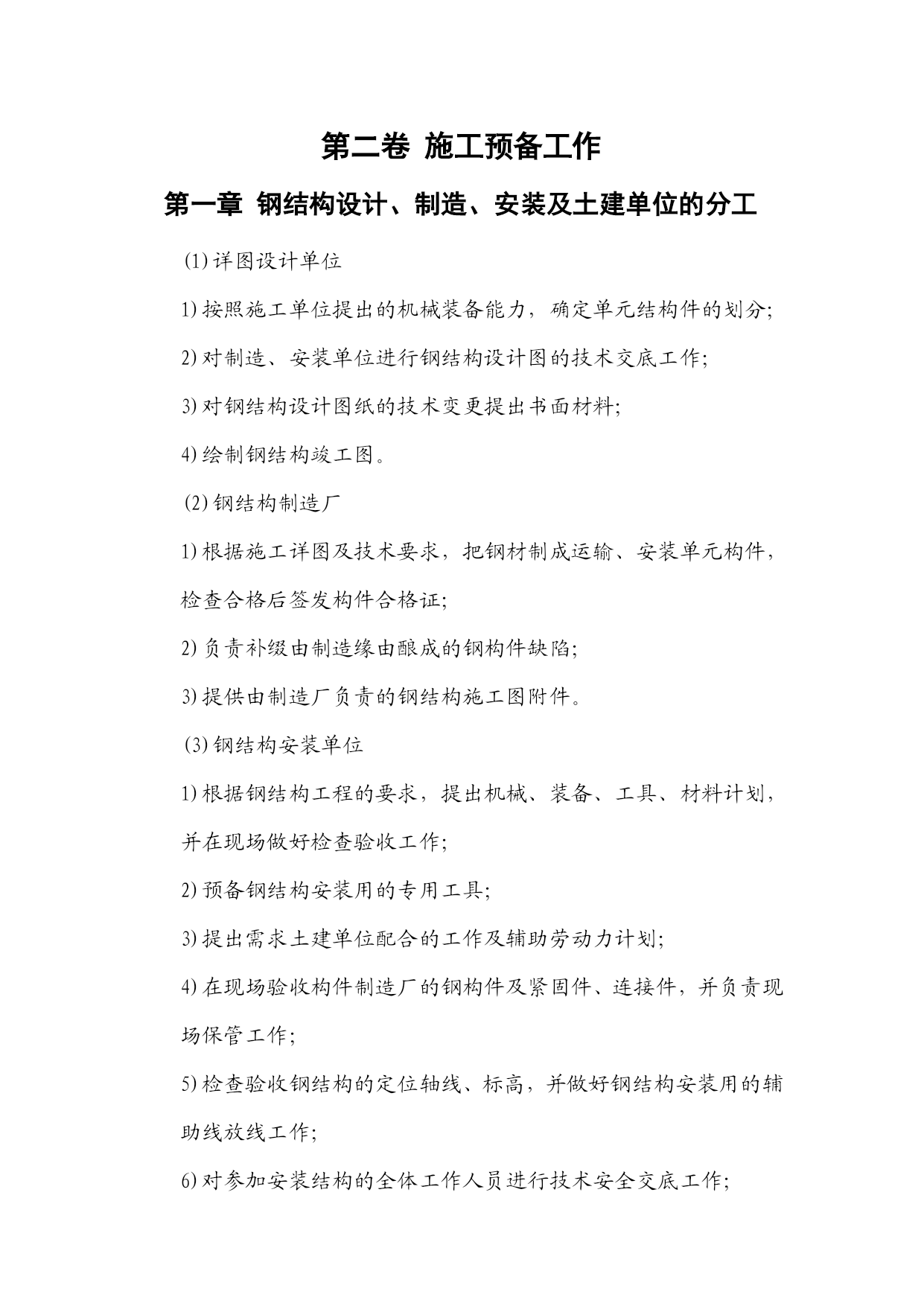

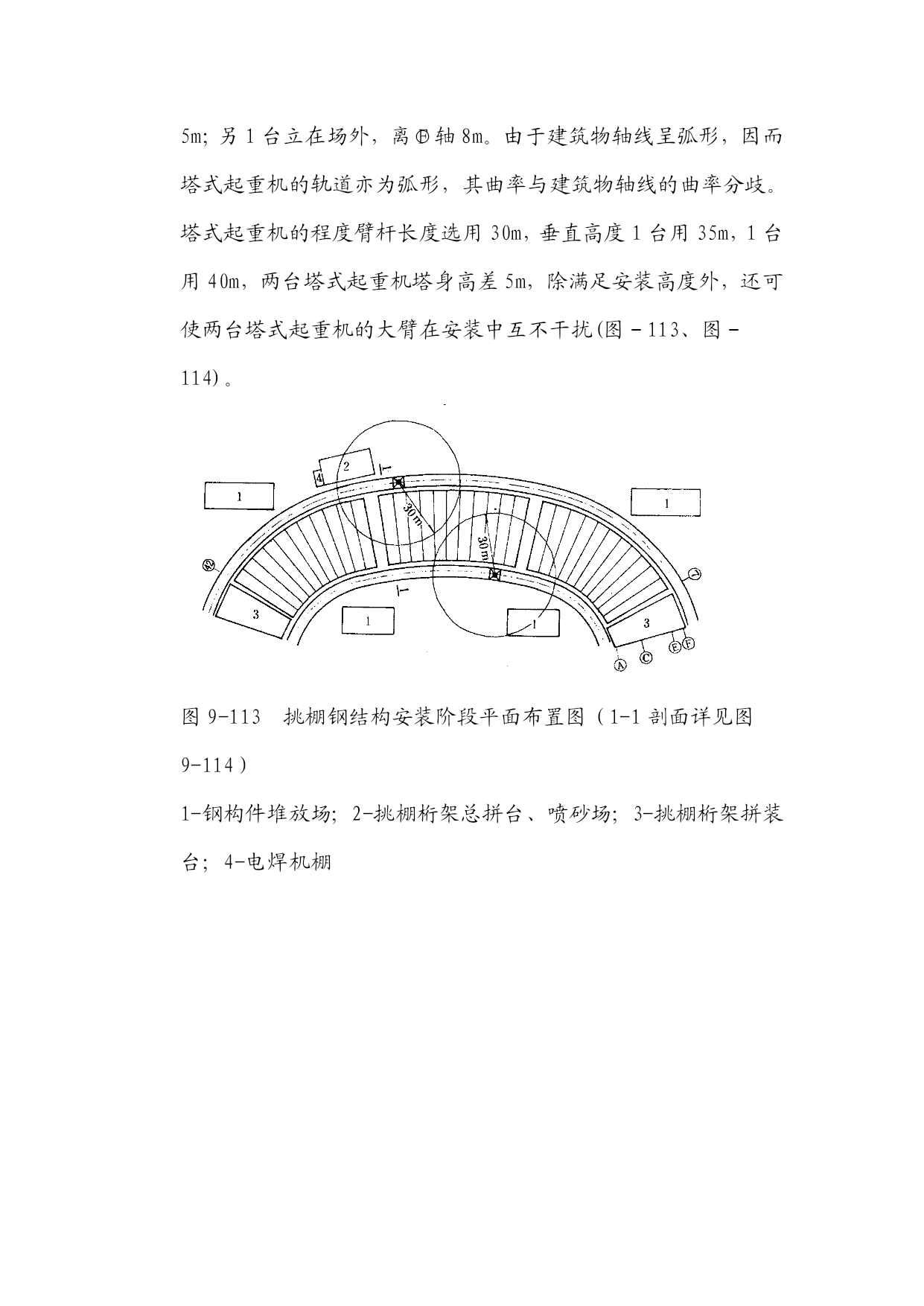

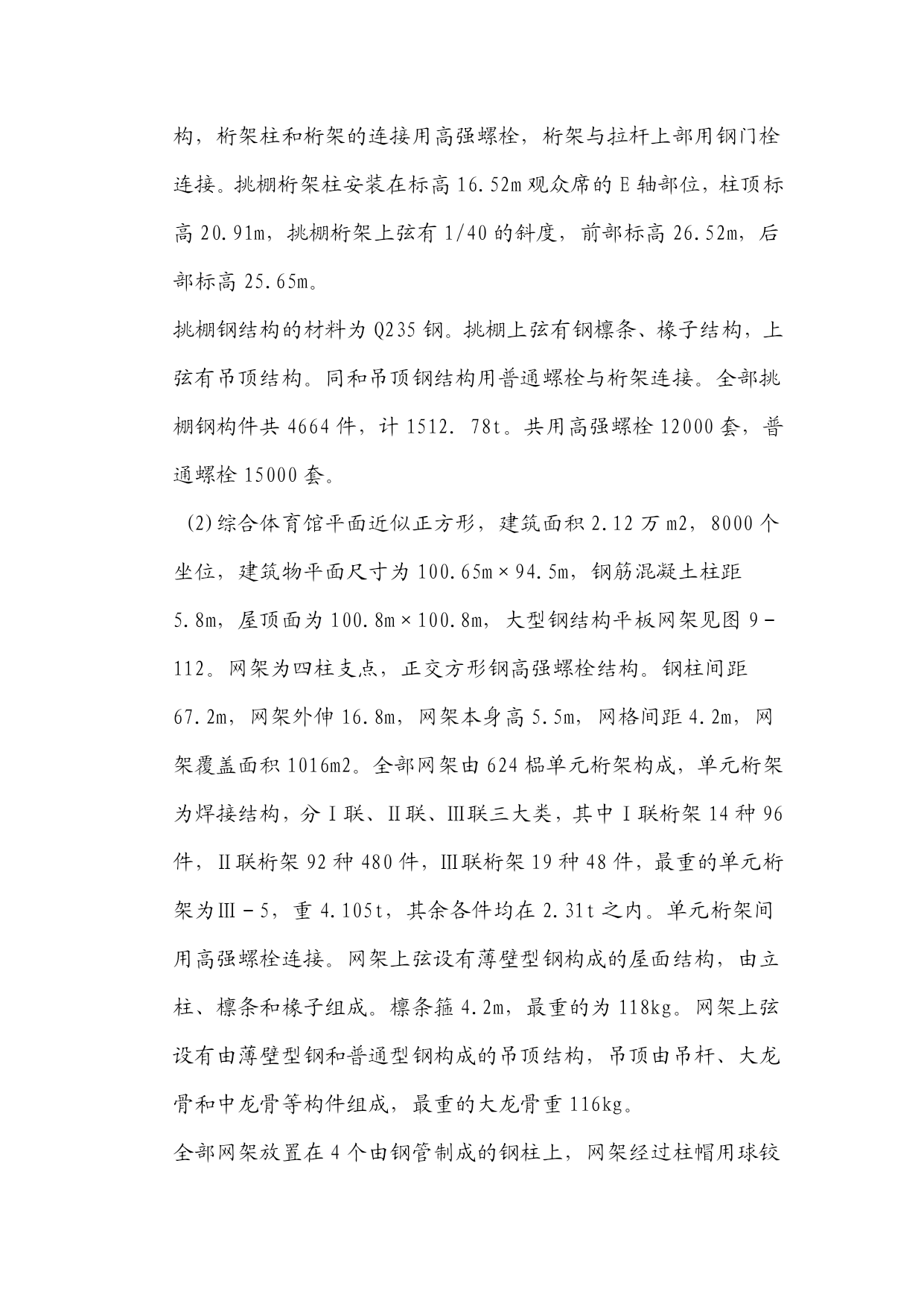

PAGE钢网架体育馆工程施工组织设计编制日期：2004年5月10日编制单位：目录TOC\o"1-4"\z第一卷工程概况PAGEREF_Toc71941689\h3第二卷施工预备工作PAGEREF_Toc71941690\h8第一章钢结构设计、制造、安装及土建单位的分工PAGEREF_Toc71941691\h8第二章安装方法和次要安装机械选择PAGEREF_Toc71941692\h9第三卷施工机械装备供应计划PAGEREF_Toc71941693\h14第一章1.项目班子组成PAGEREF_Toc71941694\h14第二章2.技术预备工作PAGEREF_Toc71941695\h14第三章3.材料预备工作PAGEREF_Toc71941696\h15第四章4.劳动力组织PAGEREF_Toc71941697\h16第五章5.临时水电装备及次要施工机械和工具PAGEREF_Toc71941698\h16第六章施工暂设PAGEREF_Toc71941699\h17第七章次要材料用量（见报价予算）PAGEREF_Toc71941700\h17第八章拆除工作PAGEREF_Toc71941701\h18第四卷次要分项分部工程的施工方法和技术措施PAGEREF_Toc71941702\h19第一章安装工艺PAGEREF_Toc71941703\h19第一节安装按次PAGEREF_Toc71941704\h19第二节脚手架及吊篮PAGEREF_Toc71941705\h19第三节测量校正工作PAGEREF_Toc71941706\h22第二章连接工艺PAGEREF_Toc71941707\h26第一节电焊连接PAGEREF_Toc71941708\h26第二节螺栓连接PAGEREF_Toc71941709\h27第五卷保证工程质量措施及节约措施PAGEREF_Toc71941710\h29第六卷安全、消防、环保管理措施PAGEREF_Toc71941711\h31第一章安全措施PAGEREF_Toc71941712\h32第二章消防措施PAGEREF_Toc71941713\h33第三章环境保护措施PAGEREF_Toc71941714\h34第七卷施工现场平面图PAGEREF_Toc71941715\h36第八卷施工进度计划PAGEREF_Toc71941716\h38第一卷工程概况本工程为一综合体育装备，占地面积40万m2，东西宽400mm，南北长1050m，地上工程大小共17项，其中钢结构安装工程有综合运动场的大型钢结构挑棚和综合体育馆的大型钢结构网架（图9－110）。图9-110综合运动场、综合体育馆平面地位图图9-111综合运动场挑棚结构平面图本工程要求二年半完成全部工程任务，钢结构安装工程在土建完成主体钢筋混凝土结构后进行，工期6个月(运动场挑棚3个月，体育馆网架3个月)，钢结构工程作为土建工程的一个工序，纳入土建工程工序中，平行流水，交叉施工，不占用总工期。钢构件在构件厂制造时，只做成单肢杆件，用拖车运到工地的构件堆放场，按设计图在工地拼成钢构件，供安装运用。(1)综合运动场的建筑面积为5.09万m2，60000个坐位，平面近似椭圆形，长轴长276m，短轴长205.318m，由半径为95m、105m、243.818m的八段圆弧构成，分A、B、C、D、F5个椭圆圈，全部平面分96个柱距、24个区，每个区4个柱距。运动场的观众席有三分之一设在轴线⑦～瑢轴范围内，此部分设有钢结构悬桃桁架构成的大型钢结构挑棚(图9－111)，覆盖面积1130m2，共有桁架柱36个，每根柱重3.59t。挑棚桁架36榀，桁架全长42m，悬挑31m，每榀架重18.5t，尾部用大型钢拉杆位住，拉杆长25.43m，重6.5t。桁架柱、桁架和拉杆等构件本身均为焊接结构，桁架柱和桁架的连接用高强螺栓，桁架与拉杆上部用钢门栓连接。挑棚桁架柱安装在标高16.52m观众席的E轴部位，柱顶标高20.91m，挑棚桁架上弦有1/40的斜度，前部标高26.52m，后部标高25.65m。挑棚钢结构的材料为Q235钢。挑棚上弦有钢檩条、椽子结构，上弦有吊顶结构。同和吊顶钢结构用普通螺栓与桁架连接。全部挑棚钢构件共4664件，计1512．78t。共用高强螺栓12000套，普通螺栓15000套。(2)综合体育馆平面近似正方
