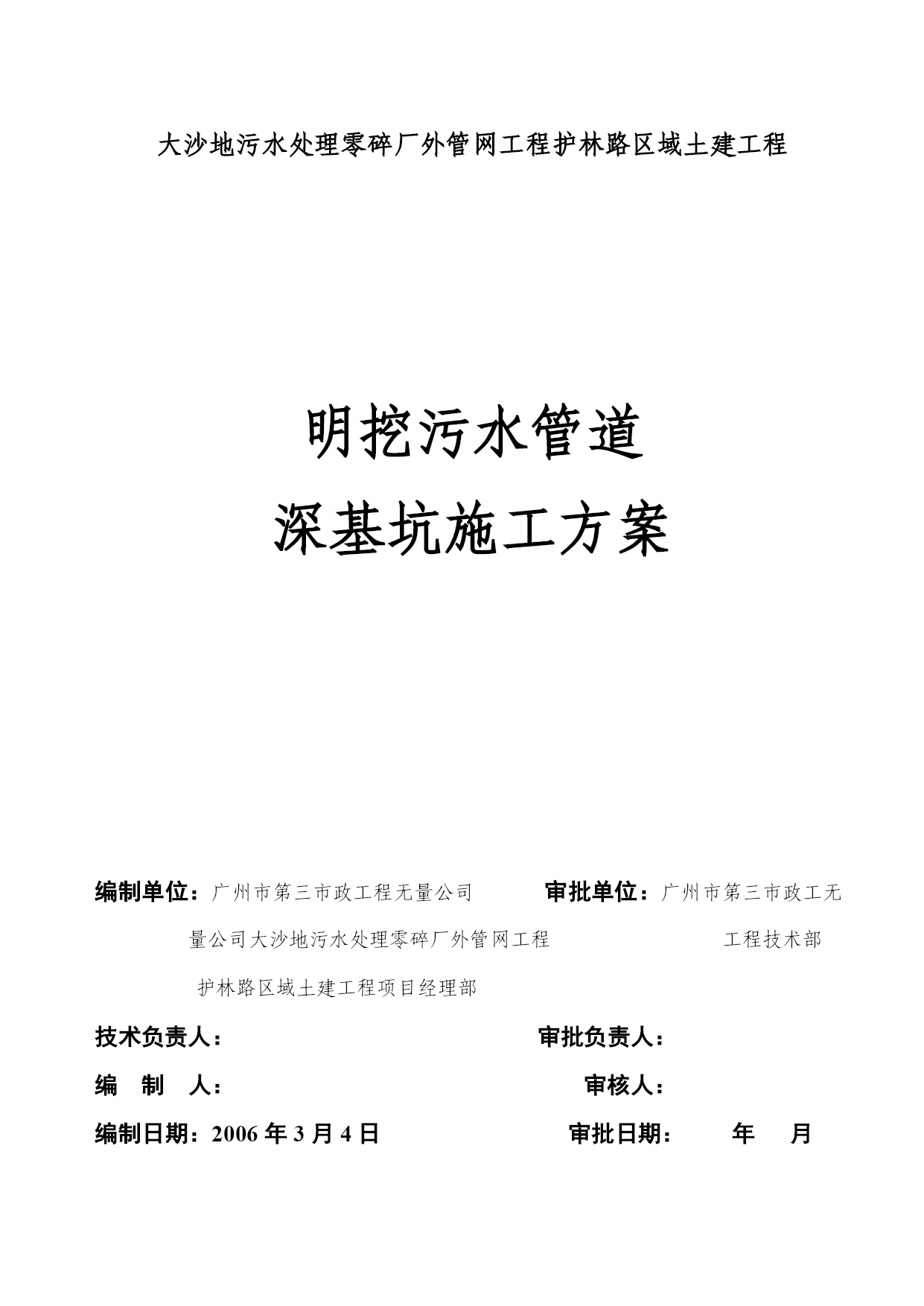

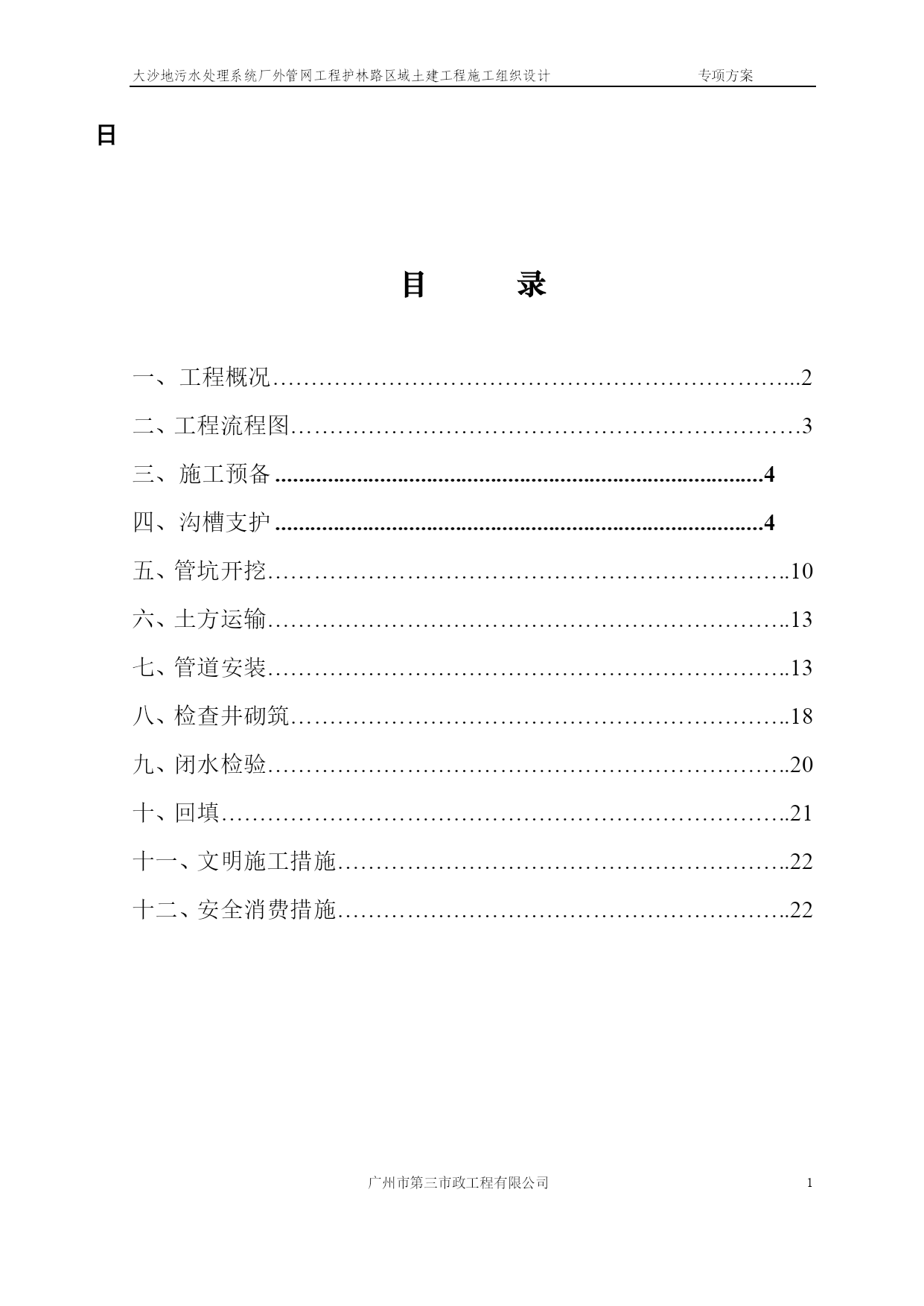

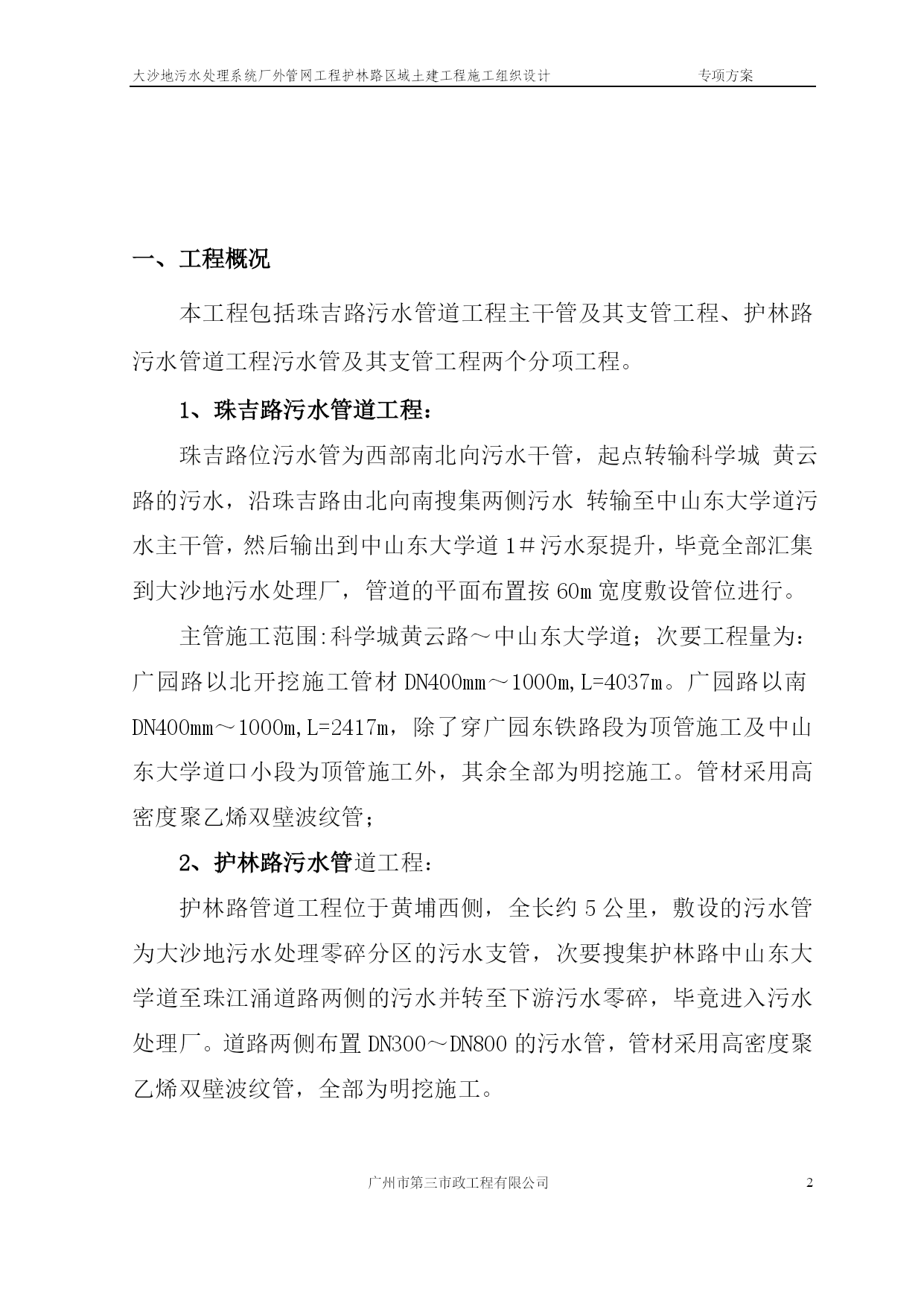

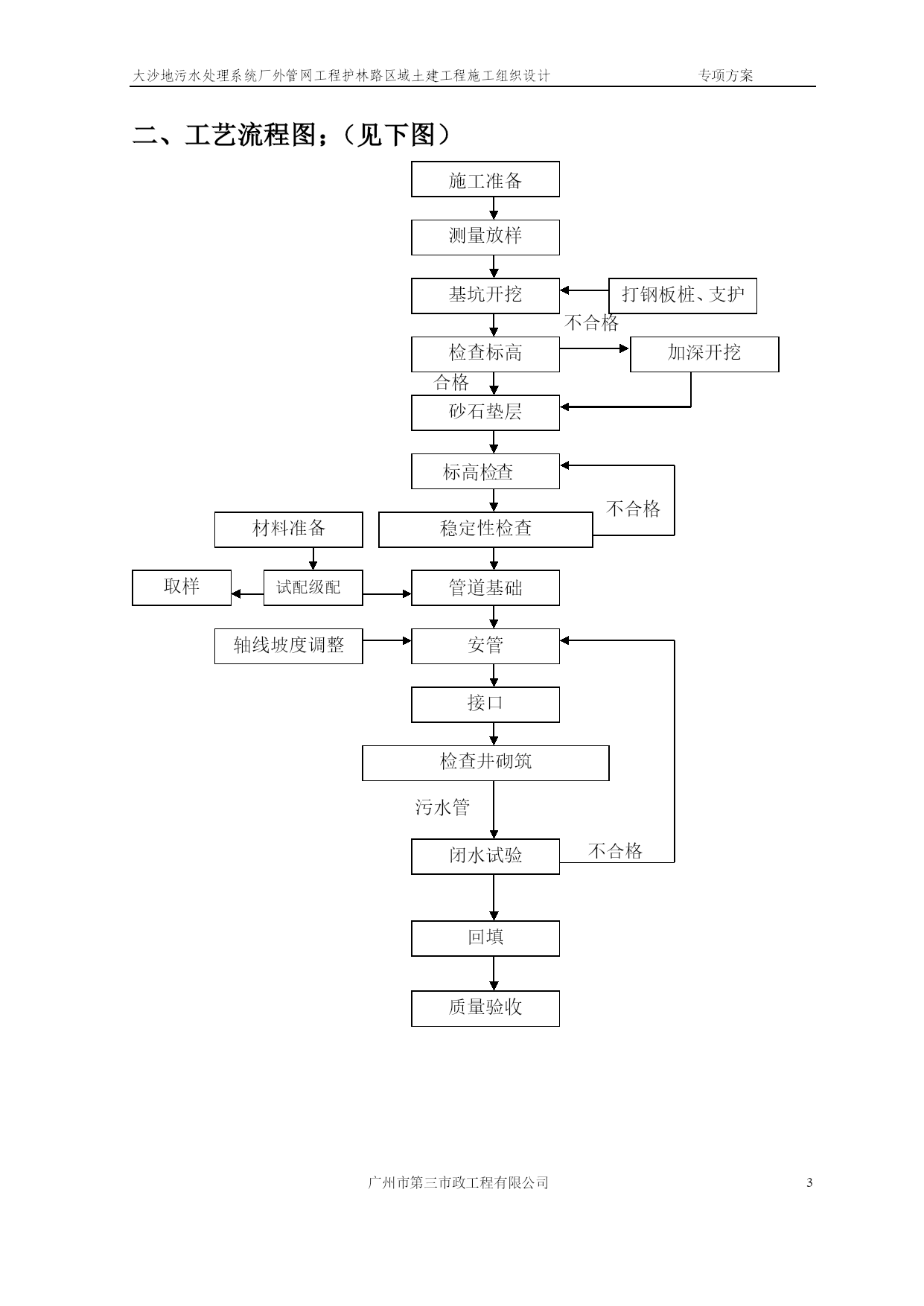

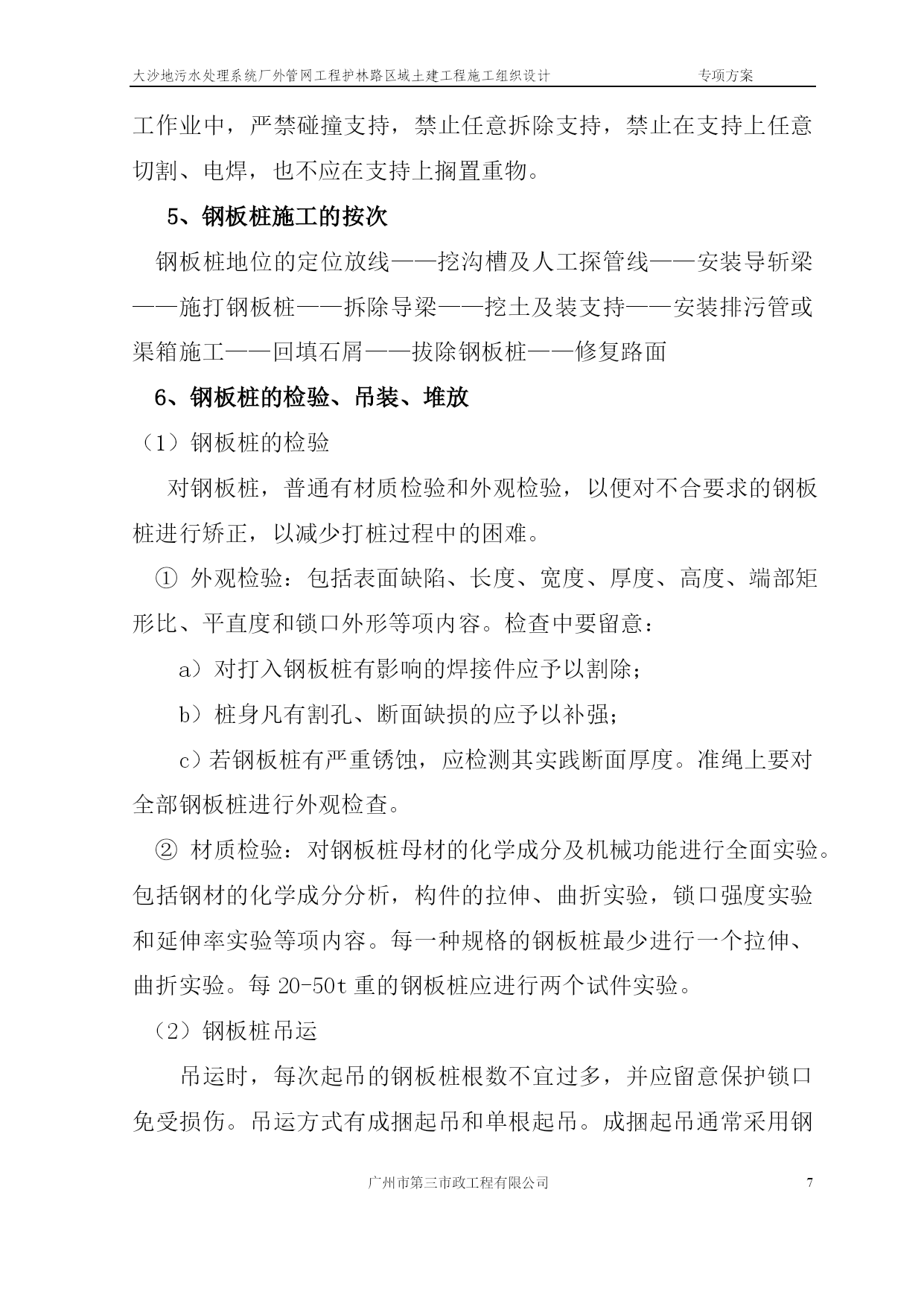

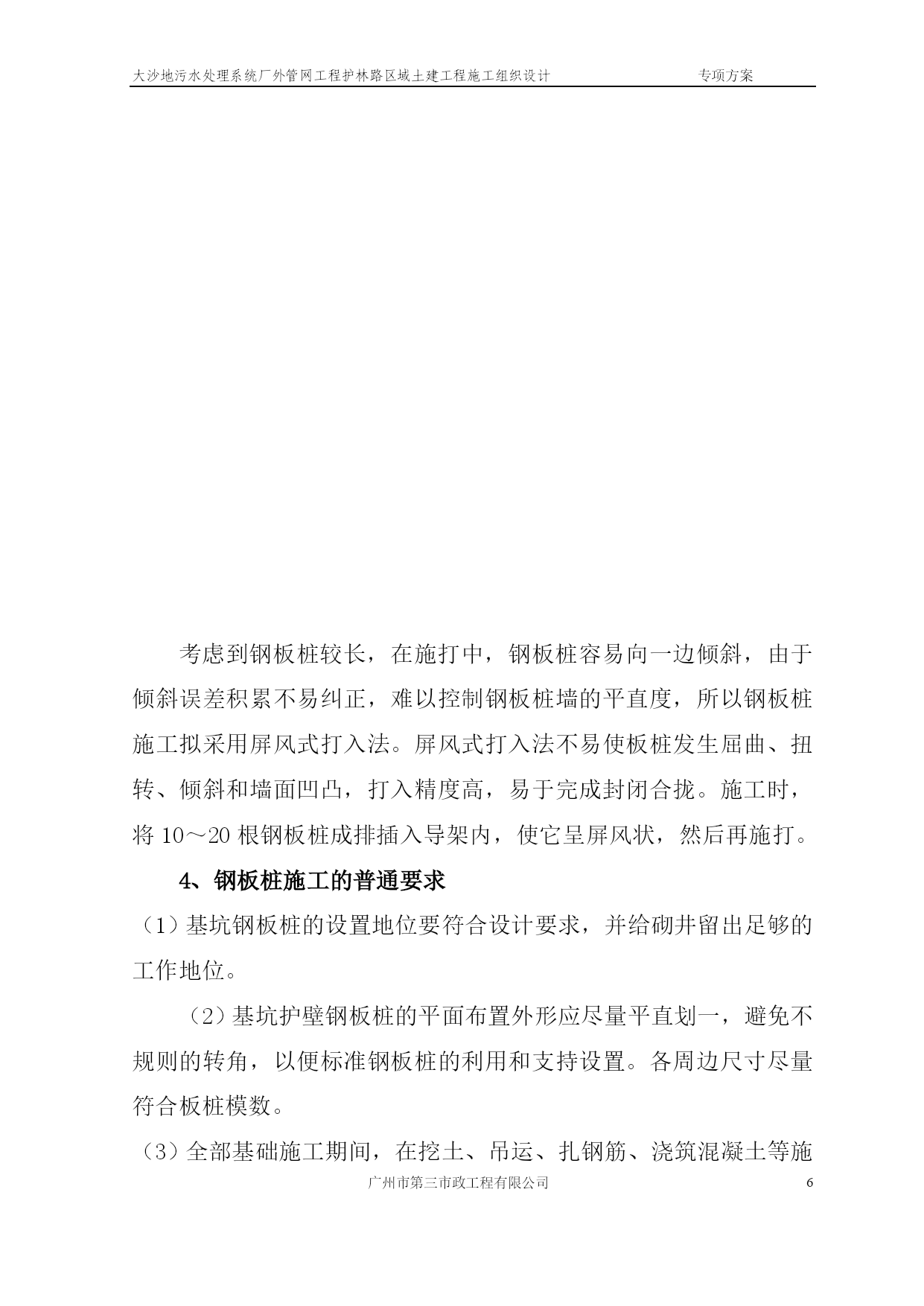

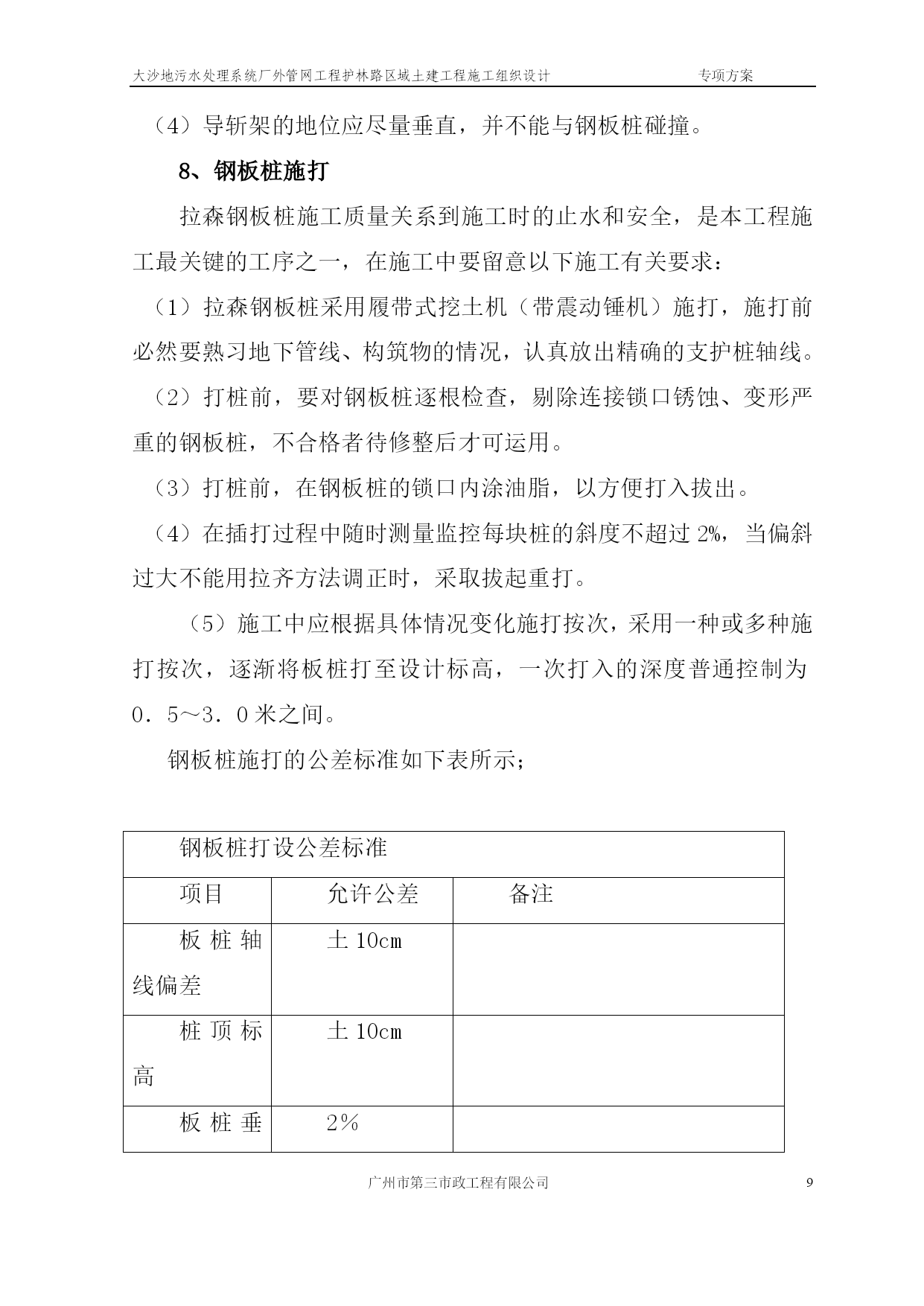

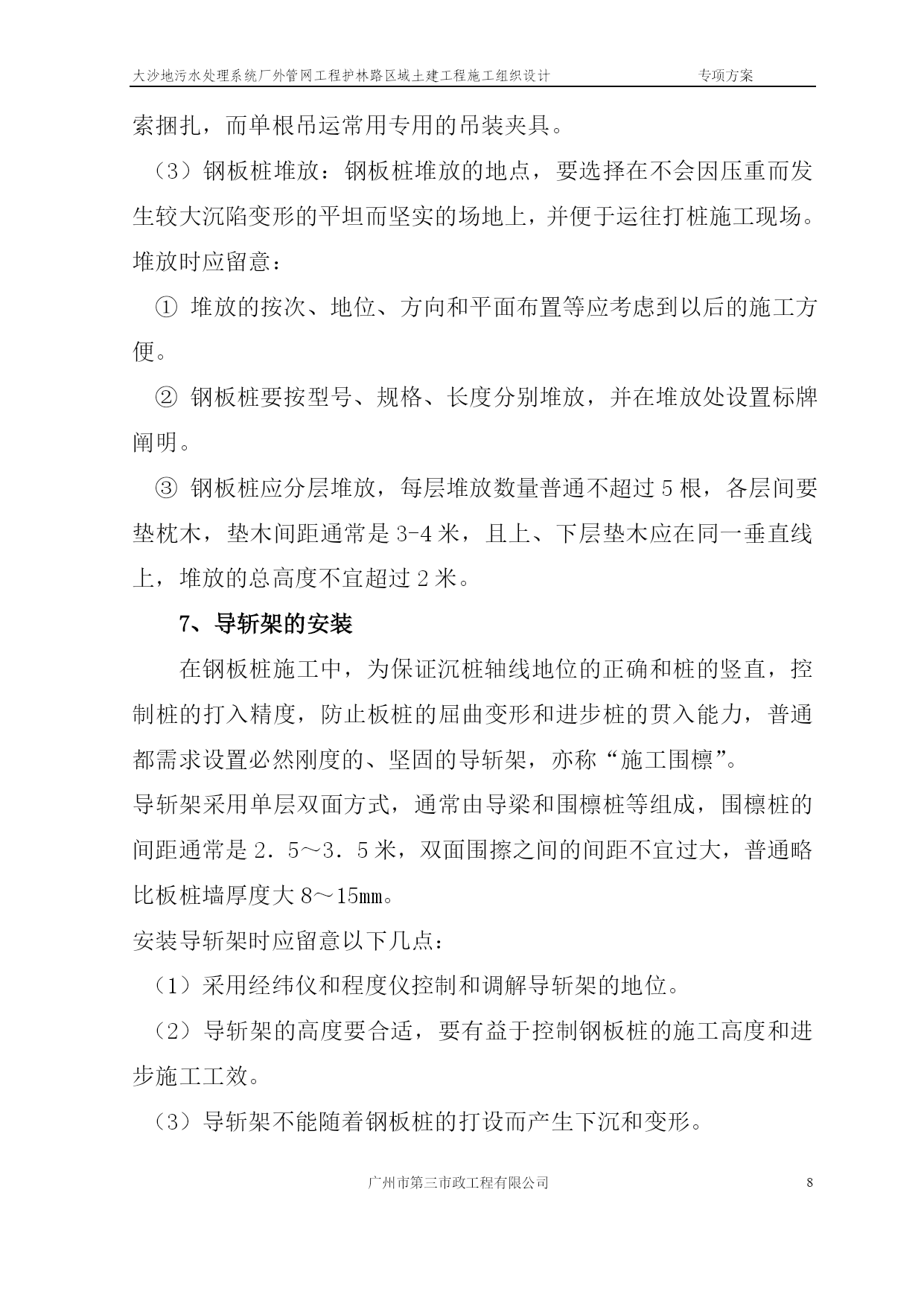

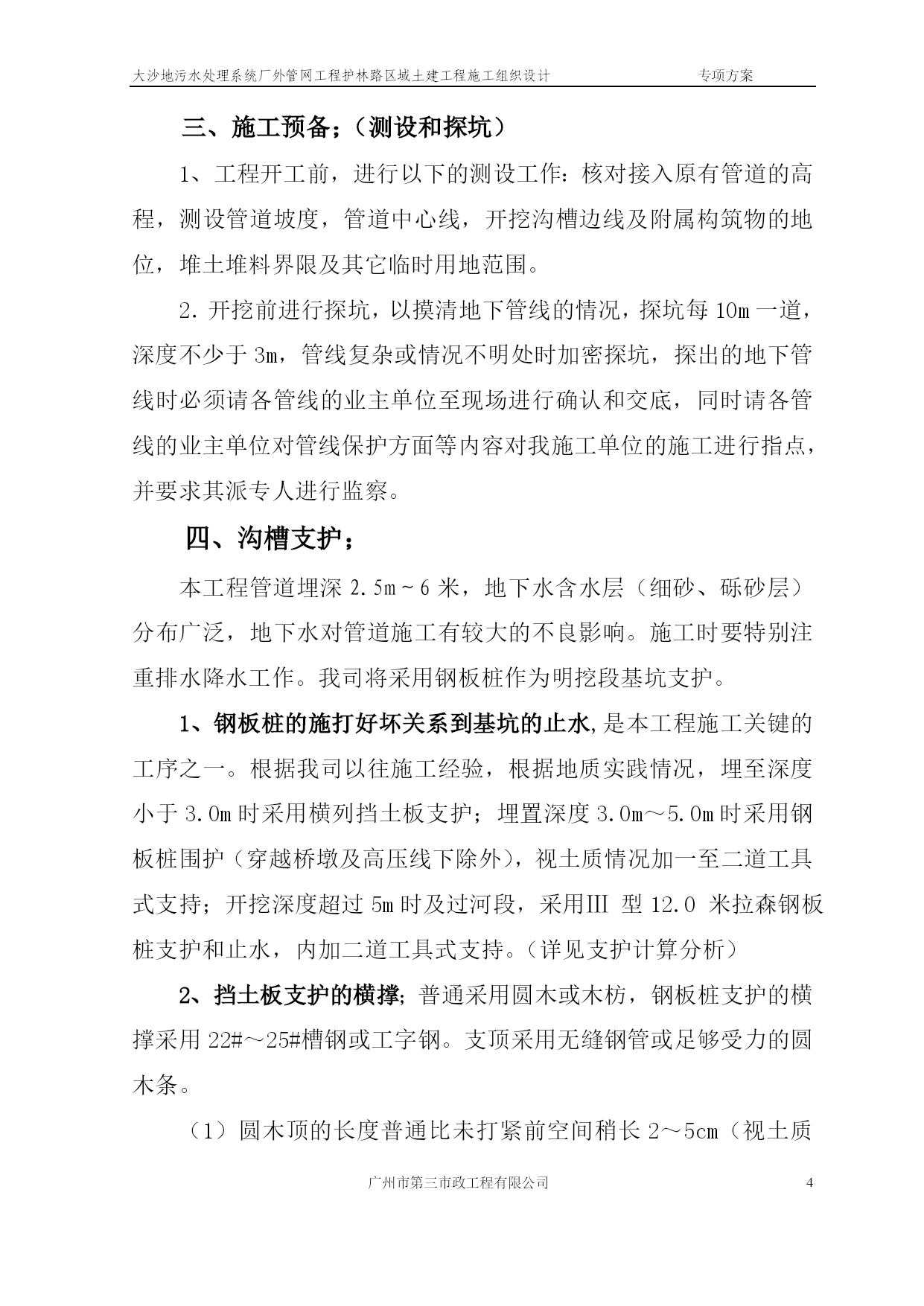

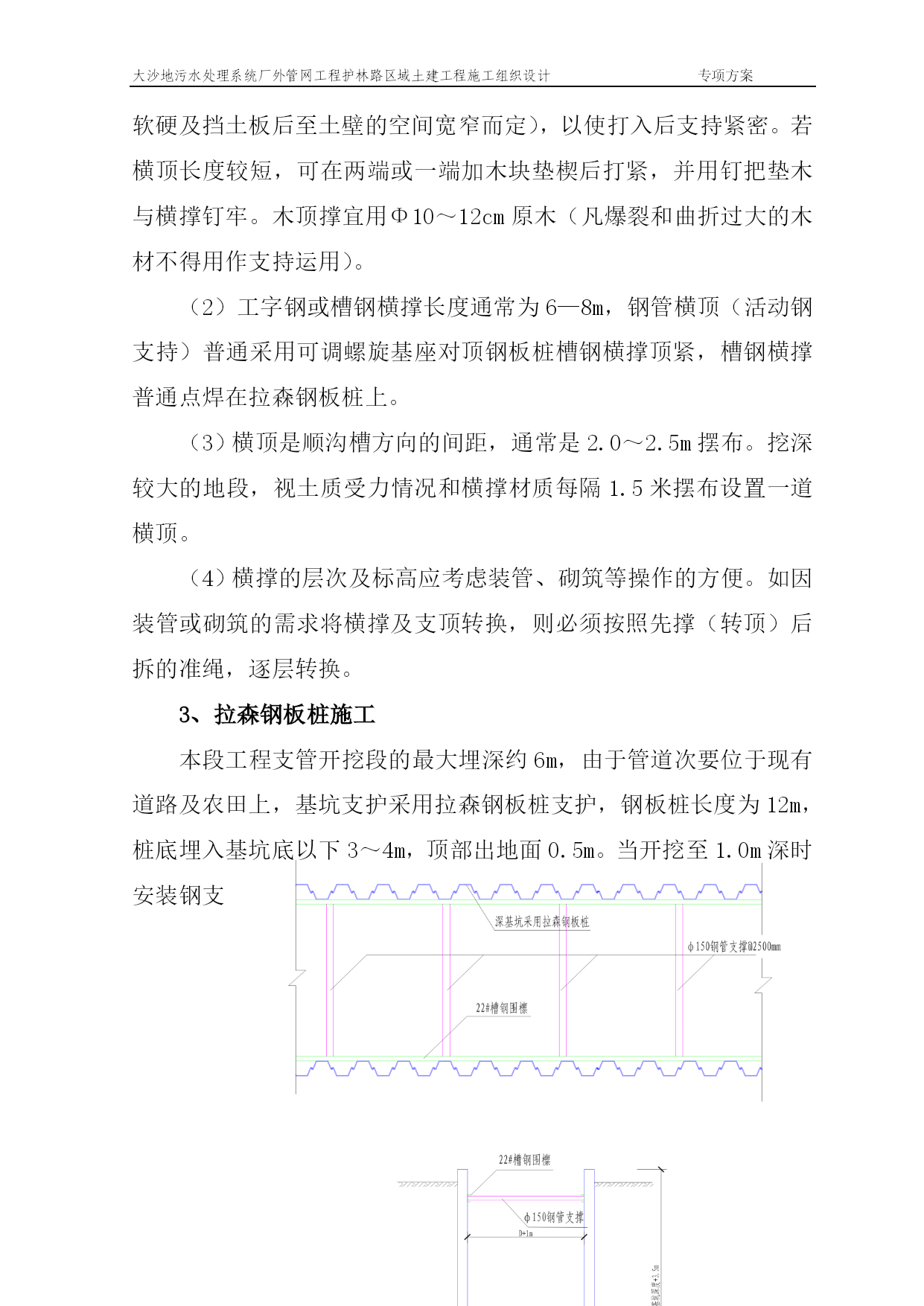

大沙地污水处理系统厂外管网工程护林路区域土建工程施工组织设计专项方案PAGEPAGE34广州市第三市政工程有限公司大沙地污水处理零碎厂外管网工程护林路区域土建工程明挖污水管道深基坑施工方案编制单位：广州市第三市政工程无量公司审批单位：广州市第三市政工无量公司大沙地污水处理零碎厂外管网工程工程技术部护林路区域土建工程项目经理部技术负责人：审批负责人：编制人：审核人：编制日期：2006年3月4日审批日期：年月日目录TOC\o"1-1"\h\z\u一、工程概况…………………………………………………………...2HYPERLINK\l"_Toc120514601"二、工程流程图…………………………………………………………3HYPERLINK\l"_Toc120514602"三、施工预备PAGEREF_Toc120514602\h4HYPERLINK\l"_Toc120514603"四、沟槽支护PAGEREF_Toc120514603\h4五、管坑开挖…………………………………………………………..10六、土方运输…………………………………………………………..13七、管道安装…………………………………………………………..13八、检查井砌筑………………………………………………………..18九、闭水检验…………………………………………………………..20十、回填………………………………………………………………..21十一、文明施工措施…………………………………………………..22十二、安全消费措施…………………………………………………..22一、工程概况本工程包括珠吉路污水管道工程主干管及其支管工程、护林路污水管道工程污水管及其支管工程两个分项工程。1、珠吉路污水管道工程：珠吉路位污水管为西部南北向污水干管，起点转输科学城黄云路的污水，沿珠吉路由北向南搜集两侧污水转输至中山东大学道污水主干管，然后输出到中山东大学道1＃污水泵提升，毕竟全部汇集到大沙地污水处理厂，管道的平面布置按60m宽度敷设管位进行。主管施工范围:科学城黄云路～中山东大学道；次要工程量为：广园路以北开挖施工管材DN400mm～1000m,L=4037m。广园路以南DN400mm～1000m,L=2417m，除了穿广园东铁路段为顶管施工及中山东大学道口小段为顶管施工外，其余全部为明挖施工。管材采用高密度聚乙烯双壁波纹管；2、护林路污水管道工程：护林路管道工程位于黄埔西侧，全长约5公里，敷设的污水管为大沙地污水处理零碎分区的污水支管，次要搜集护林路中山东大学道至珠江涌道路两侧的污水并转至下游污水零碎，毕竟进入污水处理厂。道路两侧布置DN300～DN800的污水管，管材采用高密度聚乙烯双壁波纹管，全部为明挖施工。二、工艺流程图；（见下图）施工准备测量放样基坑开挖检查标高打钢板桩、支护加深开挖砂石垫层标高检查稳定性检查管道基础安管接口检查井砌筑闭水试验回填轴线坡度调整试配级配取样材料准备质量验收不合格合格不合格不合格污水管三、施工预备；（测设和探坑）1、工程开工前，进行以下的测设工作：核对接入原有管道的高程，测设管道坡度，管道中心线，开挖沟槽边线及附属构筑物的地位，堆土堆料界限及其它临时用地范围。2．开挖前进行探坑，以摸清地下管线的情况，探坑每10m一道，深度不少于3m，管线复杂或情况不明处时加密探坑，探出的地下管线时必须请各管线的业主单位至现场进行确认和交底，同时请各管线的业主单位对管线保护方面等内容对我施工单位的施工进行指点，并要求其派专人进行监察。四、沟槽支护；本工程管道埋深2.5m～6米，地下水含水层（细砂、砾砂层）分布广泛，地下水对管道施工有较大的不良影响。施工时要特别注重排水降水工作。我司将采用钢板桩作为明挖段基坑支护。1、钢板桩的施打好坏关系到基坑的止水,是本工程施工关键的工序之一。根据我司以往施工经验，根据地质实践情况，埋至深度小于3.0m时采用横列挡土板支护；埋置深度3.0m～5.0m时采用钢板桩围护（穿越桥墩及高压线下除外），视土质情况加一至二道工具式支持；开挖深度超过5m时及过河段，采用Ⅲ型12.0米拉森钢板桩支护和止水，内加二道工具式支持。（详见支护计算分析）2、挡土板支护的横撑；普通采用圆木或木枋，钢板桩支护的横撑采用22#～25#槽钢或工字钢。支顶采用无缝钢管或足够受力的圆木条。（1）圆木顶的长度普通比未打紧前空间稍长2～5cm（视土质软硬及挡土板后至土壁的空间宽窄而定），以使打入后支持紧密。若横顶长度较短，可
