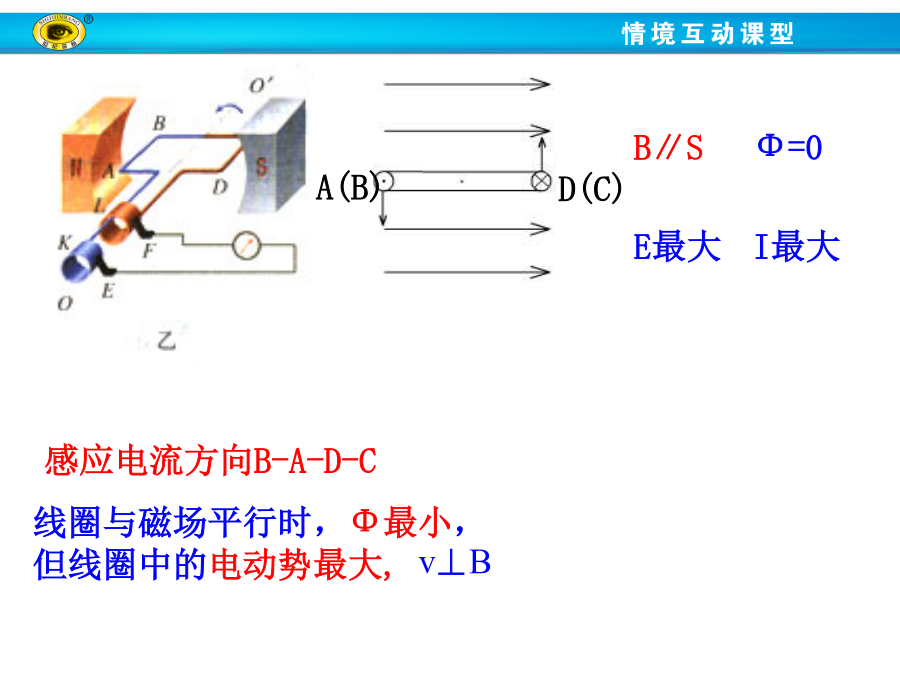

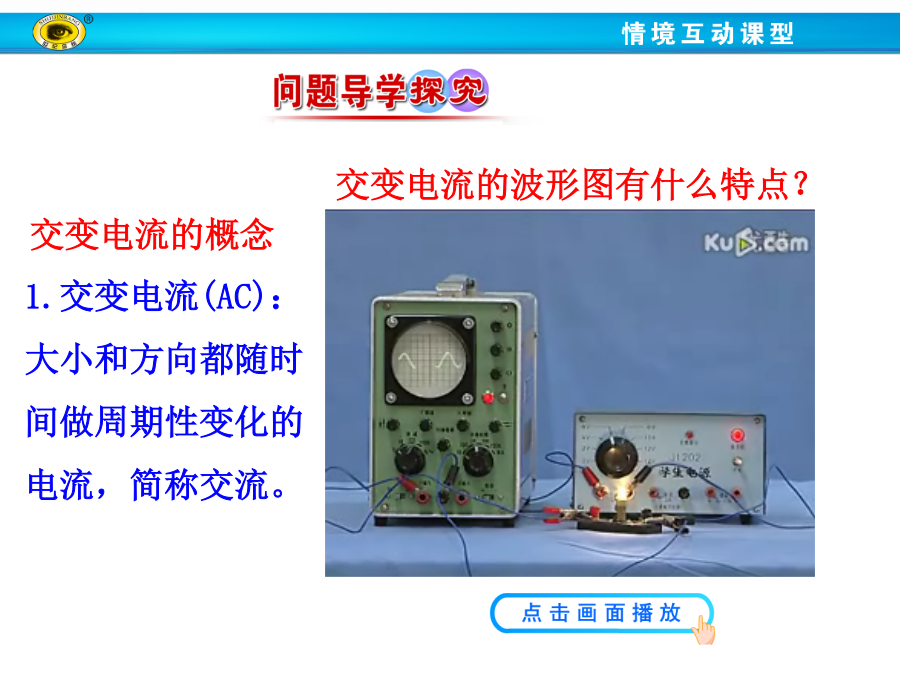

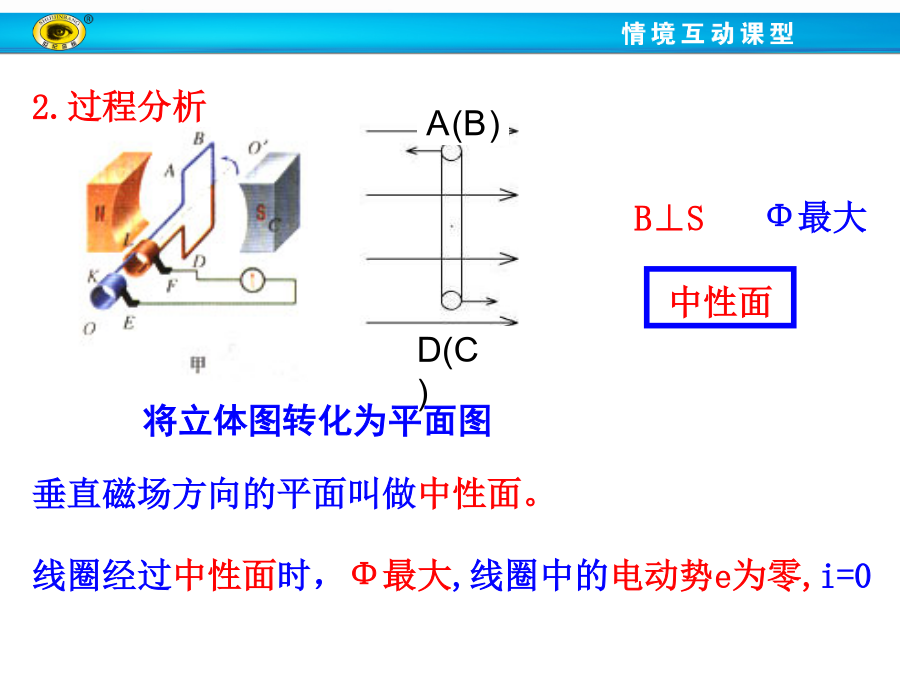

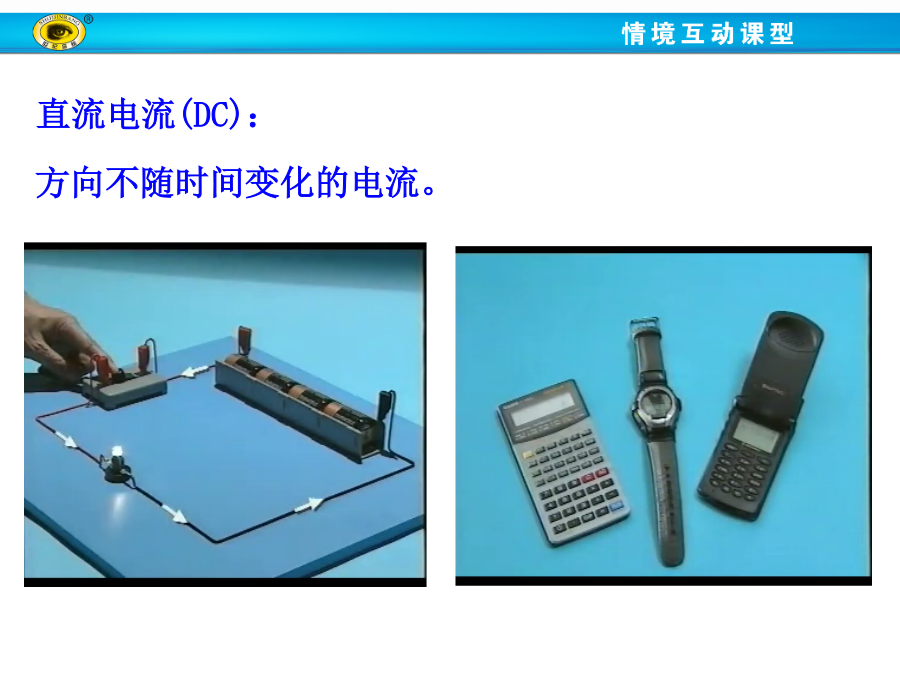

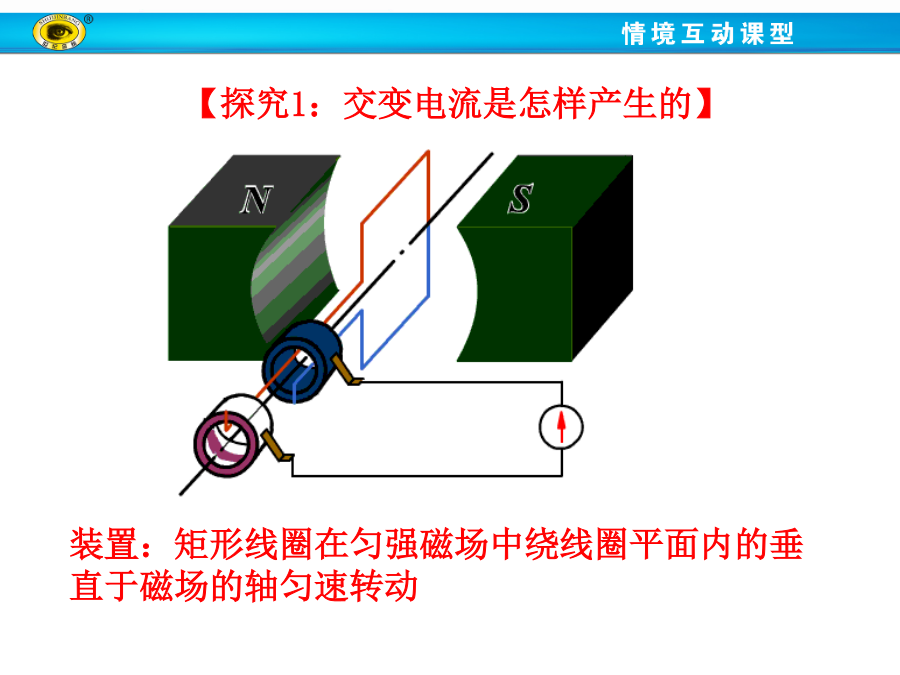

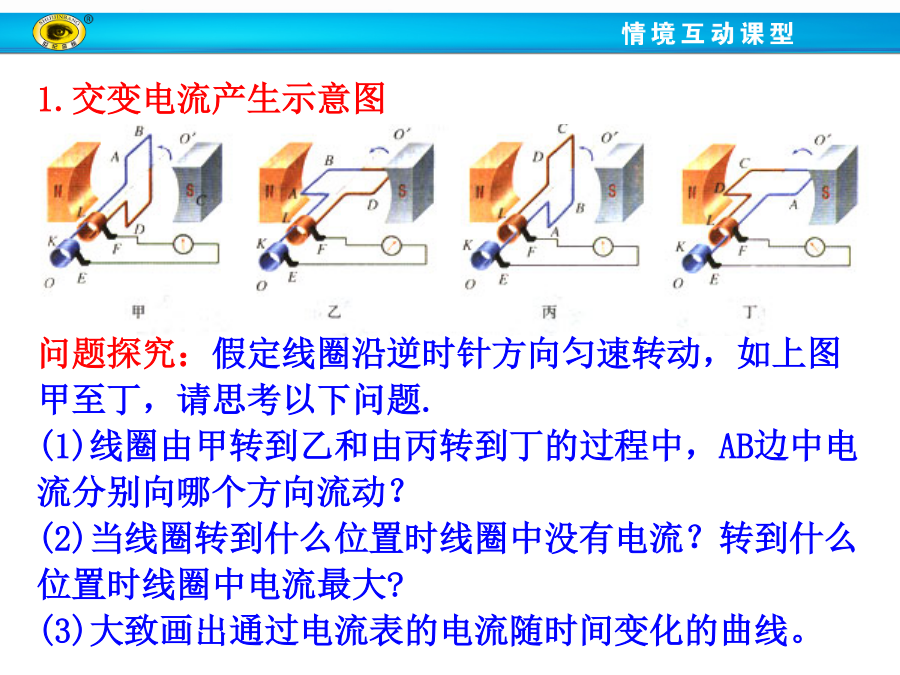

第五章交变电流1交变电流直流电流(DC)：什么是交变电流，它是怎样产生的？交变电流的概念装置：矩形线圈在匀强磁场中绕线圈平面内的垂直于磁场的轴匀速转动1.交变电流产生示意图B⊥SB∥SD(C)线圈转动一周，经过中性面多少次?电流方向改变多少次?a.磁通量Φ为0b.E最大，磁通量的变化率最大【对点训练1】矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法中错误的是（）A．在中性面时，通过线圈的磁通量最大B．在中性面时，感应电动势为零C．穿过线圈的磁通量为零时，感应电动势也为零D．线圈每通过中性面一次，电流方向改变一次【探究归纳：交变电流的变化规律】e【对点训练2】(多选)一矩形线圈绕与匀强磁场垂直的中心轴旋转,切割磁感线的两边通过导体圆环外接电阻R,自图示位置开始以角速度ω匀速转动,则通过R的电流()A.大小和方向都不断变化B.方向不变,大小不断变化C.变化的规律i=ImsinωtD.变化的规律i=Imcosωt解析:选A、D。线圈在匀强磁场中匀速转动时产生正弦交变电流,和电阻R构成闭合回路,电流的大小、方向均发生变化,故选项A正确,B错误。由于线圈开始时位于垂直于中性面的平面,电流最大，所以i=Imcosωt,故选项D正确,C错误。几种常见的交变电流的种类定义产生变化规律1.在如图所示的几种电流随时间变化的图线中，属于交变电流的是，属于正弦式交变电流的是。2.如图所示，线框在匀强磁场中绕轴匀速转动（由上向下看是逆时针方向），当转到图示位置时，磁通量和感应电动势大小的变化情况是（）A.磁通量和感应电动势都在变大B.磁通量和感应电动势都在变小C.磁通量在变小，感应电动势在变大D.磁通量在变大，感应电动势在变小3.如图所示是演示交流电产生的装置图,关于这个过程,正确的说法是（）A.线圈每转动一周,指针分别左右摆动两次B.图示位置为中性面,线圈中无感应电流C.图示位置,ab边的感应电流方向由a→bD.线圈平面与磁场方向平行时,磁通量变化率为零4.一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势随时间的变化规律如图所示，下面说法中正确的是()T1时刻通过线圈的磁通量为零T2时刻通过线圈的磁通量的绝对值最大T3时刻通过线圈的磁通量变化率的绝对值最大每当e变换方向时，通过线圈的磁通量的绝对值都为最大。自古皆有死，民无信不立。——孔子
