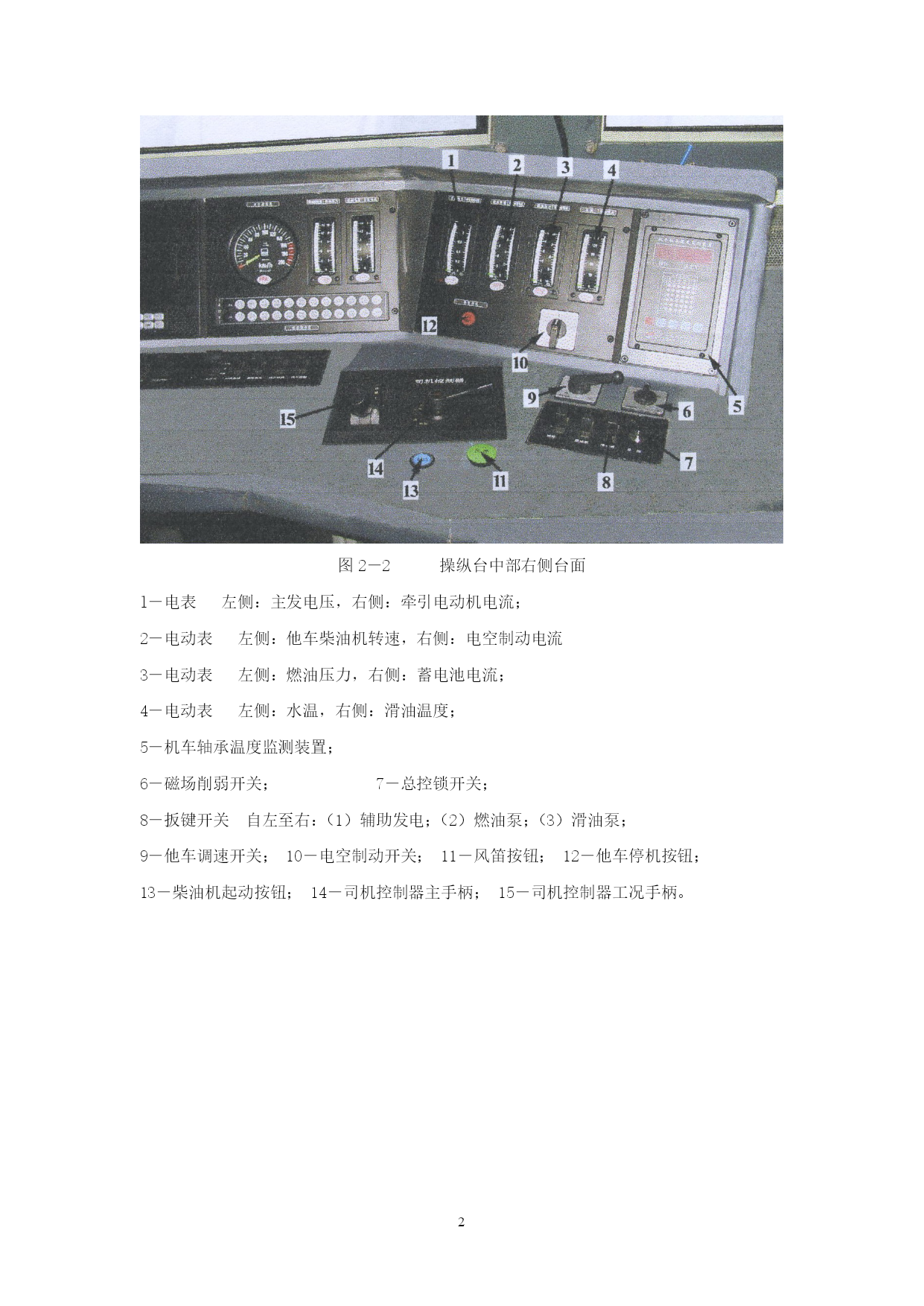

PAGEPAGE22司机室操纵台及其它操纵装置布置司机室操纵台及其它操纵装置布置如图2－1～2－8所示。图2－1操纵台中部左侧台面l－列车运行监控记录装置：2－扳键开关（自左至右）（1）前照灯；（2）辅照（白）灯；（3）红标志灯；（4）司机室灯；（5）车底灯；（6）仪表照明；（7）空压机；（8）故障励磁；（9）固定发电；（10）机车联控；（11）机车控制；3－状态指示灯（上排自左至右）（1）差示压力；（2）接地；（3）本车卸载；（4）故障励磁；（5）空压机；（6）电阻制动；（7）制动扩展；（8）电空电源；（9）保压；（10）紧急制动；（11）预热故障；（12）备用（下排自左至右）（1）水温高；（2）过流；（3）他车卸载；（4）固定发电；（5）磁场削弱；（6）制动失风；（7）停车制动；（8）电空制动；（9）缓解；（10）空调故障；（11）空转；（12）除尘4－双针机车速度表；5－电动表左侧：柴油机转速右侧：滑油压力；6－电表左侧：控制电压；右侧：主发电流；图2－2操纵台中部右侧台面l－电表左侧：主发电压，右侧：牵引电动机电流；2－电动表左侧：他车柴油机转速，右侧：电空制动电流3－电动表左侧：燃油压力，右侧：蓄电池电流；4－电动表左侧：水温，右侧：滑油温度；5－机车轴承温度监测装置；6－磁场削弱开关；7－总控锁开关；8－扳键开关自左至右：（1）辅助发电；（2）燃油泵；（3）滑油泵；9－他车调速开关；10－电空制动开关；11－风笛按钮；12－他车停机按钮；13－柴油机起动按钮；14－司机控制器主手柄；15－司机控制器工况手柄。
