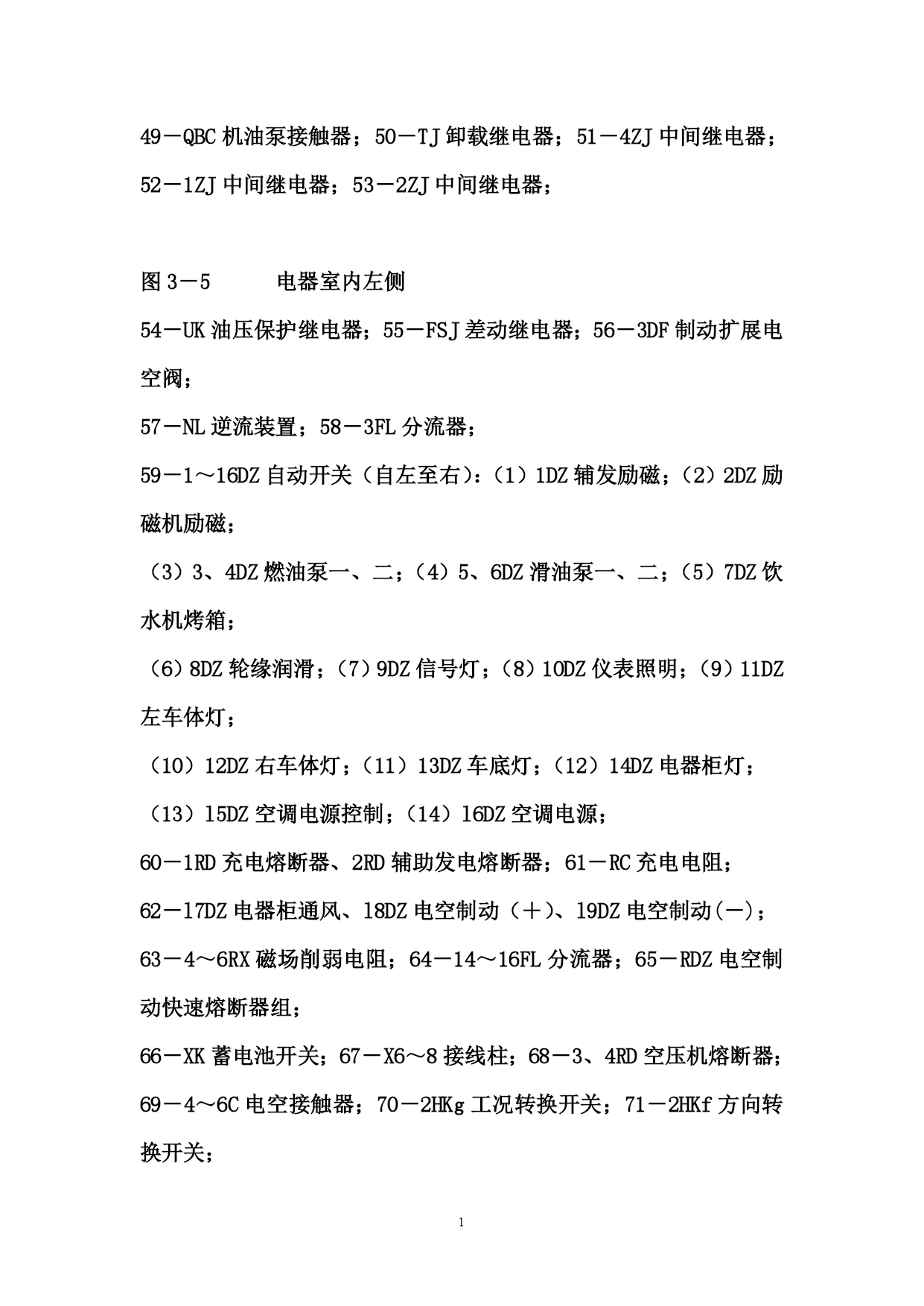

PAGEPAGE249－QBC机油泵接触器；50－TJ卸载继电器；51－4ZJ中间继电器；52－1ZJ中间继电器；53－2ZJ中间继电器；图3－5电器室内左侧54－UK油压保护继电器；55－FSJ差动继电器；56－3DF制动扩展电空阀；57－NL逆流装置；58－3FL分流器；59－1～16DZ自动开关（自左至右）：（1）1DZ辅发励磁；（2）2DZ励磁机励磁；（3）3、4DZ燃油泵一、二；（4）5、6DZ滑油泵一、二；（5）7DZ饮水机烤箱；（6）8DZ轮缘润滑；（7）9DZ信号灯；（8）10DZ仪表照明；（9）11DZ左车体灯；（10）12DZ右车体灯；（11）13DZ车底灯；（12）14DZ电器柜灯；（13）l5DZ空调电源控制；（14）l6DZ空调电源；60－1RD充电熔断器、2RD辅助发电熔断器；61－RC充电电阻；62－l7DZ电器柜通风、l8DZ电空制动（＋）、l9DZ电空制动(－)；63－4～6RX磁场削弱电阻；64－14～16FL分流器；65－RDZ电空制动快速熔断器组；66－XK蓄电池开关；67－X6～8接线柱；68－3、4RD空压机熔断器；69－4～6C电空接触器；70－2HKg工况转换开关；71－2HKf方向转换开关；72－2XC组合接触器；73－4～6RZC制动扩展接触器；74－4～6ZFK自负荷开关。75－1～3RX磁场削弱电阻；76－Cl～3接线柱；77－X1～5接线柱78－R3电阻装配（三）自左至右：（1）Rzl1制动励磁电阻；（2）Rzl2制动励磁电阻；（3）Rwq稳定起动电阻；（4）、（5）、（6）Rlt励磁调节电阻。图3－6Ⅰ端司机侧走廊电器室侧图3－7Ⅰ端副司机侧走廊电器室侧
