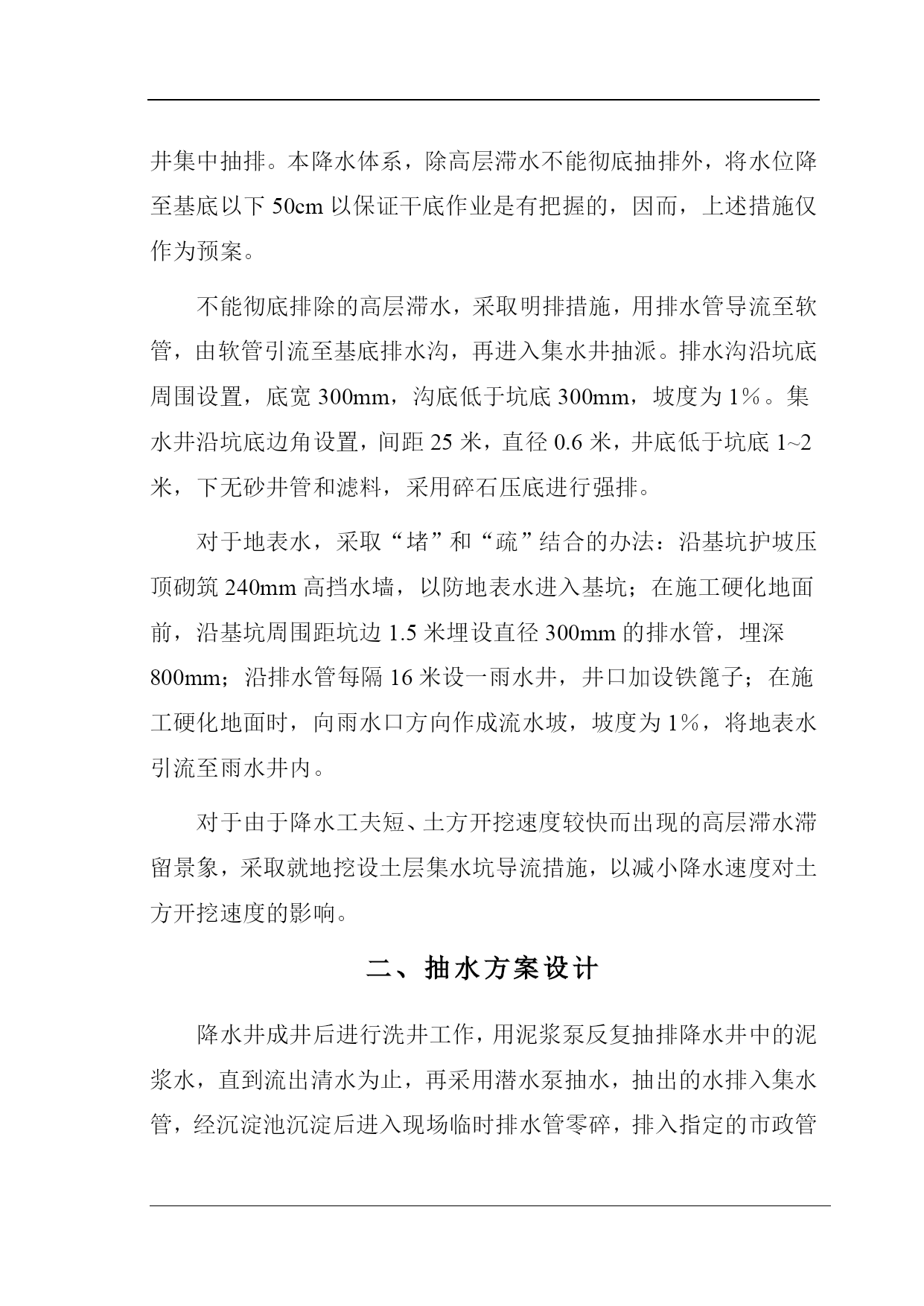

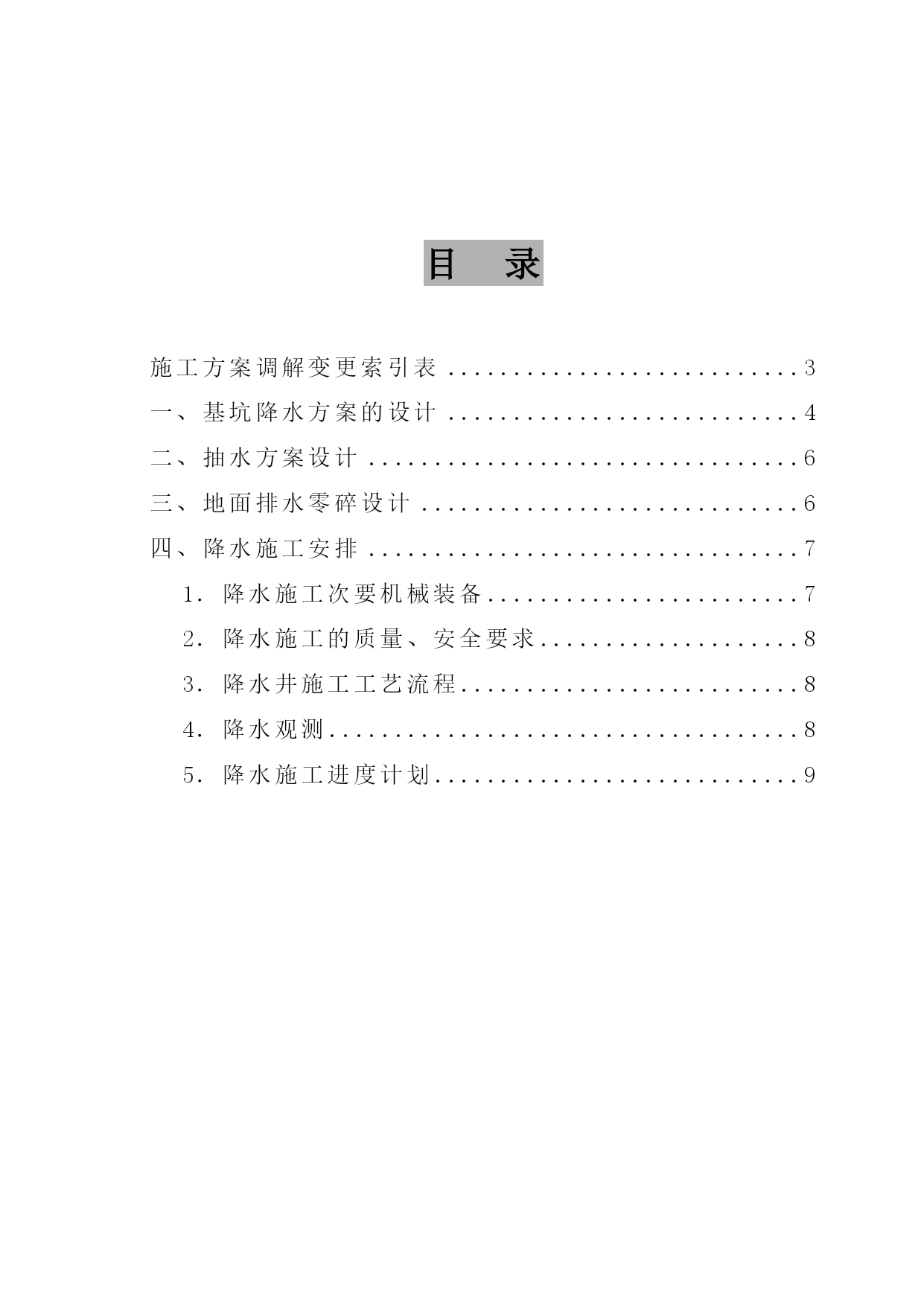

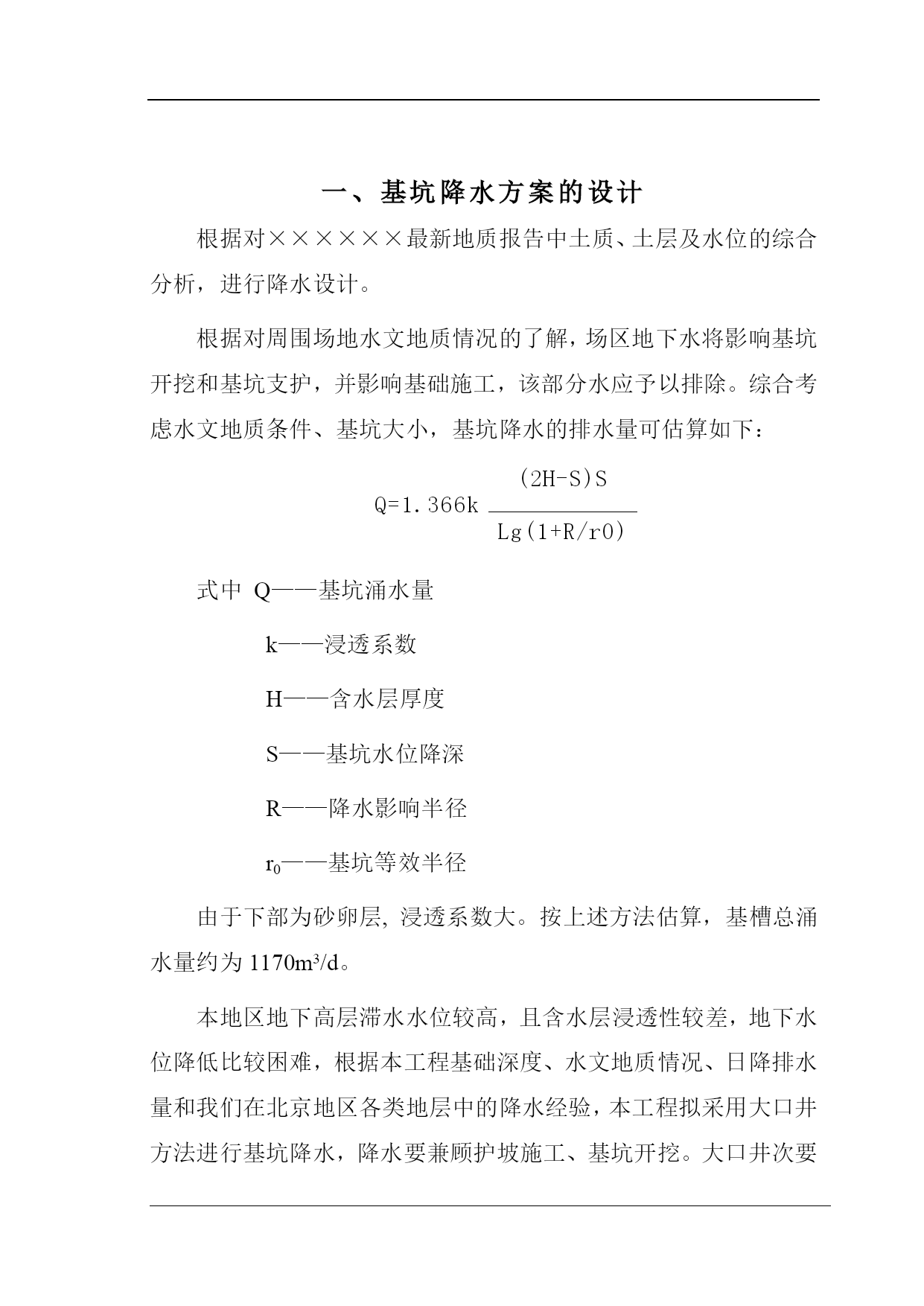

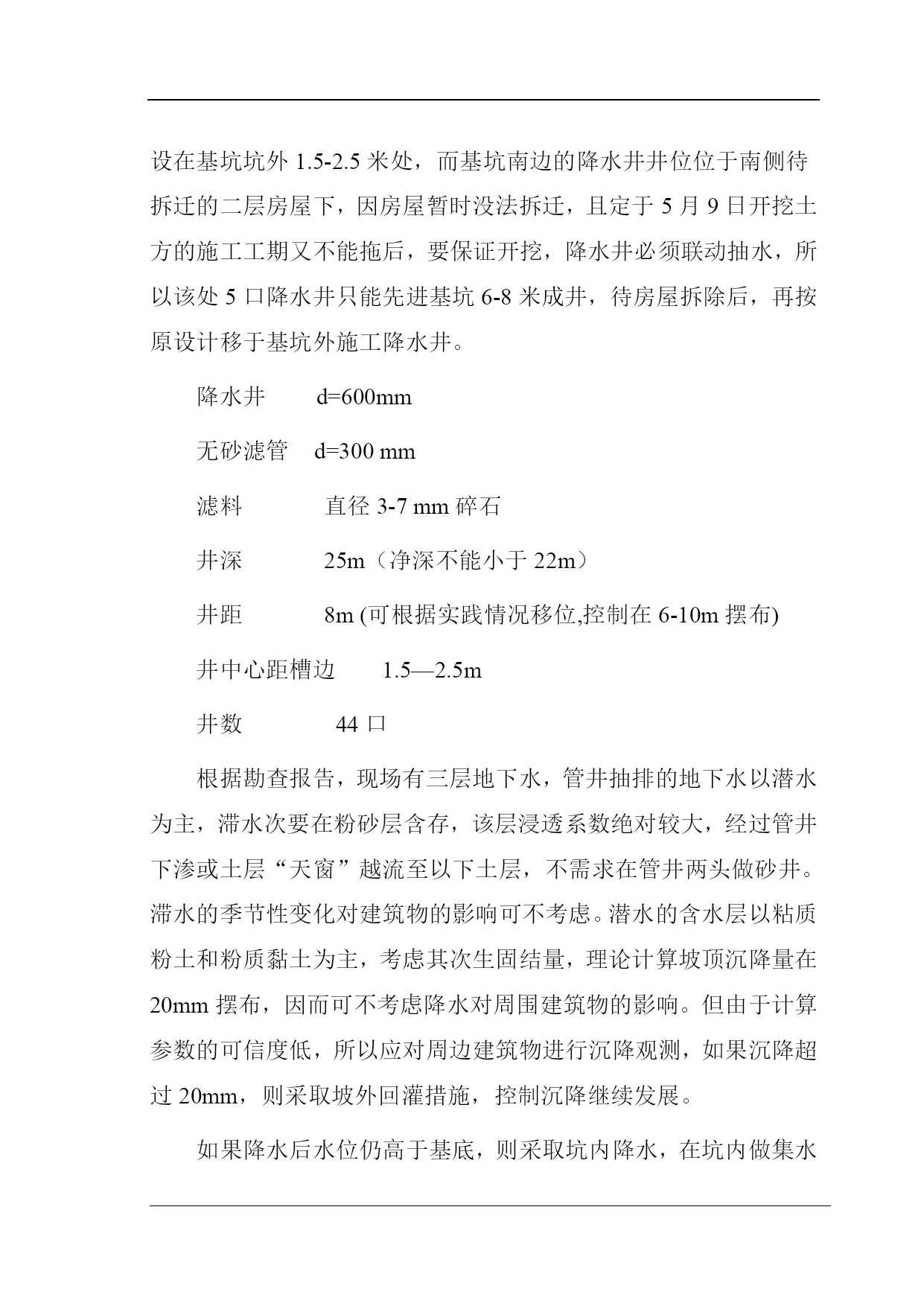

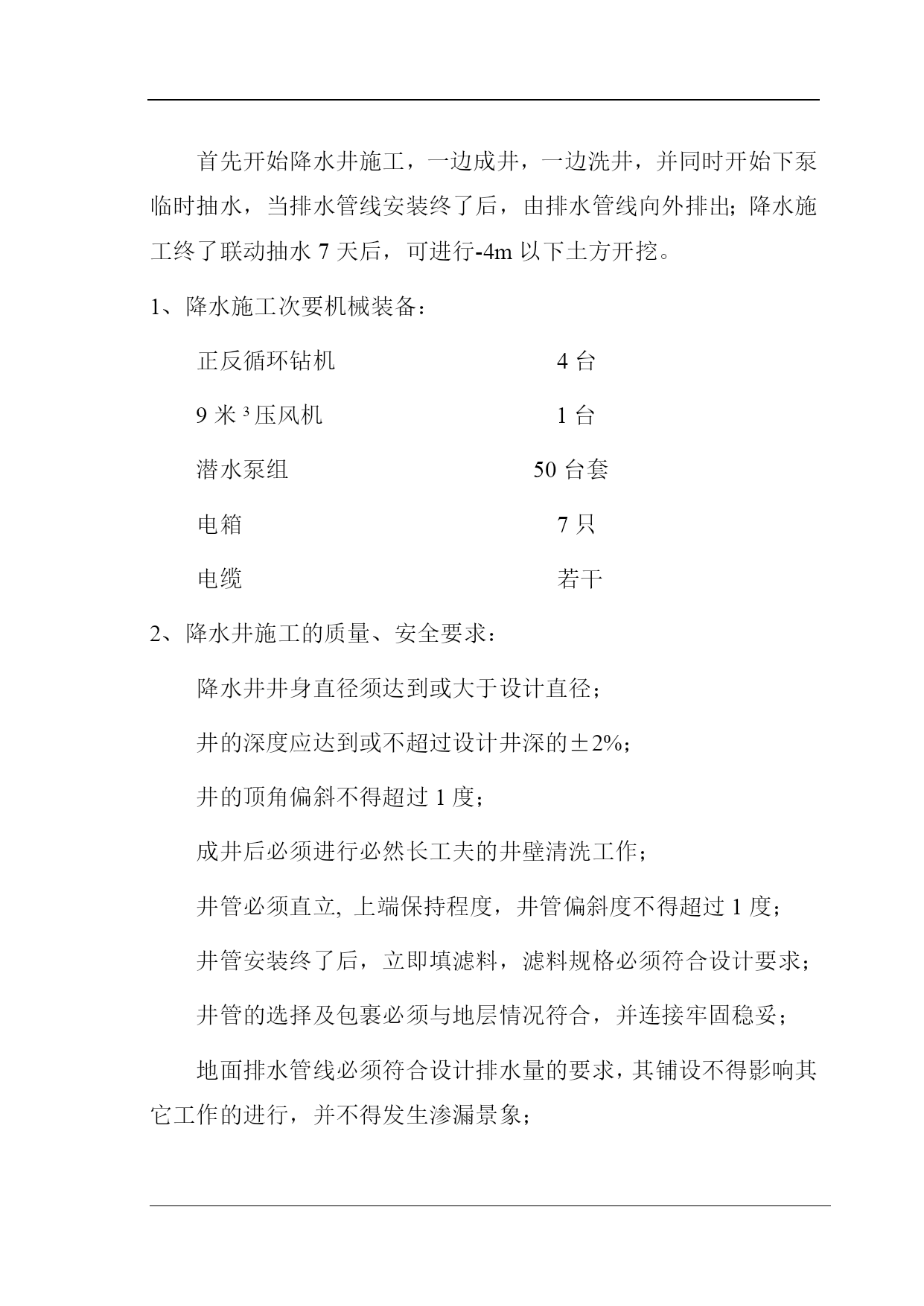

PAGE目录TOC\o"1-3"施工方案调解变更索引表PAGEREF_Toc479580224\h3一、基坑降水方案的设计PAGEREF_Toc479580225\h4二、抽水方案设计6三、地面排水零碎设计6四、降水施工安排71．降水施工次要机械装备72．降水施工的质量、安全要求83．降水井施工工艺流程84．降水观测85．降水施工进度计划9一、基坑降水方案的设计根据对××××××最新地质报告中土质、土层及水位的综合分析，进行降水设计。根据对周围场地水文地质情况的了解，场区地下水将影响基坑开挖和基坑支护，并影响基础施工，该部分水应予以排除。综合考虑水文地质条件、基坑大小，基坑降水的排水量可估算如下：Q=1.366k(2H-S)SLg(1+R/r0)式中Q——基坑涌水量k——浸透系数H——含水层厚度S——基坑水位降深R——降水影响半径r0——基坑等效半径由于下部为砂卵层,浸透系数大。按上述方法估算，基槽总涌水量约为1170m3/d。本地区地下高层滞水水位较高，且含水层浸透性较差，地下水位降低比较困难，根据本工程基础深度、水文地质情况、日降排水量和我们在北京地区各类地层中的降水经验，本工程拟采用大口井方法进行基坑降水，降水要兼顾护坡施工、基坑开挖。大口井次要设在基坑坑外1.5-2.5米处，而基坑南边的降水井井位位于南侧待拆迁的二层房屋下，因房屋暂时没法拆迁，且定于5月9日开挖土方的施工工期又不能拖后，要保证开挖，降水井必须联动抽水，所以该处5口降水井只能先进基坑6-8米成井，待房屋拆除后，再按原设计移于基坑外施工降水井。降水井d=600mm无砂滤管d=300mm滤料直径3-7mm碎石井深25m（净深不能小于22m）井距8m(可根据实践情况移位,控制在6-10m摆布)井中心距槽边1.5—2.5m井数44口根据勘查报告，现场有三层地下水，管井抽排的地下水以潜水为主，滞水次要在粉砂层含存，该层浸透系数绝对较大，经过管井下渗或土层“天窗”越流至以下土层，不需求在管井两头做砂井。滞水的季节性变化对建筑物的影响可不考虑。潜水的含水层以粘质粉土和粉质黏土为主，考虑其次生固结量，理论计算坡顶沉降量在20mm摆布，因而可不考虑降水对周围建筑物的影响。但由于计算参数的可信度低，所以应对周边建筑物进行沉降观测，如果沉降超过20mm，则采取坡外回灌措施，控制沉降继续发展。如果降水后水位仍高于基底，则采取坑内降水，在坑内做集水井集中抽排。本降水体系，除高层滞水不能彻底抽排外，将水位降至基底以下50cm以保证干底作业是有把握的，因而，上述措施仅作为预案。不能彻底排除的高层滞水，采取明排措施，用排水管导流至软管，由软管引流至基底排水沟，再进入集水井抽派。排水沟沿坑底周围设置，底宽300mm，沟底低于坑底300mm，坡度为1％。集水井沿坑底边角设置，间距25米，直径0.6米，井底低于坑底1~2米，下无砂井管和滤料，采用碎石压底进行强排。对于地表水，采取“堵”和“疏”结合的办法：沿基坑护坡压顶砌筑240mm高挡水墙，以防地表水进入基坑；在施工硬化地面前，沿基坑周围距坑边1.5米埋设直径300mm的排水管，埋深800mm；沿排水管每隔16米设一雨水井，井口加设铁篦子；在施工硬化地面时，向雨水口方向作成流水坡，坡度为1％，将地表水引流至雨水井内。对于由于降水工夫短、土方开挖速度较快而出现的高层滞水滞留景象，采取就地挖设土层集水坑导流措施，以减小降水速度对土方开挖速度的影响。二、抽水方案设计降水井成井后进行洗井工作，用泥浆泵反复抽排降水井中的泥浆水，直到流出清水为止，再采用潜水泵抽水，抽出的水排入集水管，经沉淀池沉淀后进入现场临时排水管零碎，排入指定的市政管线。三、地面排水零碎设计根据现场污水管线现状，可排水处有3个地位，其中两处分别是场地西北角及东北角的清华污水井，进入清华市政管线，第三处是场外南门双清路市政管线。经调查，前者正处于堵塞形状，水流不畅，后者则距现场太远，管线线路大大超出原设计距离，工程量大。为保障现场降水的顺利进行，考虑上述三处排污口同时运用。由于现场狭窄，排水管线设置考虑如下。排水总管先沿施工现场围墙明设,铺设Ф150排水管,水力坡度3‰。降水井井口与地面齐平，井口下300mm砌筑240mm厚砖加固。从井口暗埋塑料管至排水总管，暗埋塑料管与潜水泵塑料管采用二次软连接，以方便潜水泵的下放及维修。在基坑东南角、东北角和西北角2—6米外各设一沉淀池，沉淀池用钢筋焊成的栅栏盖住，沉淀池尺寸深1.5米、长3米、宽2米。从沉淀池作砖砌排水暗沟直通双清路市政管线，做暗管直通清华市政管线。
