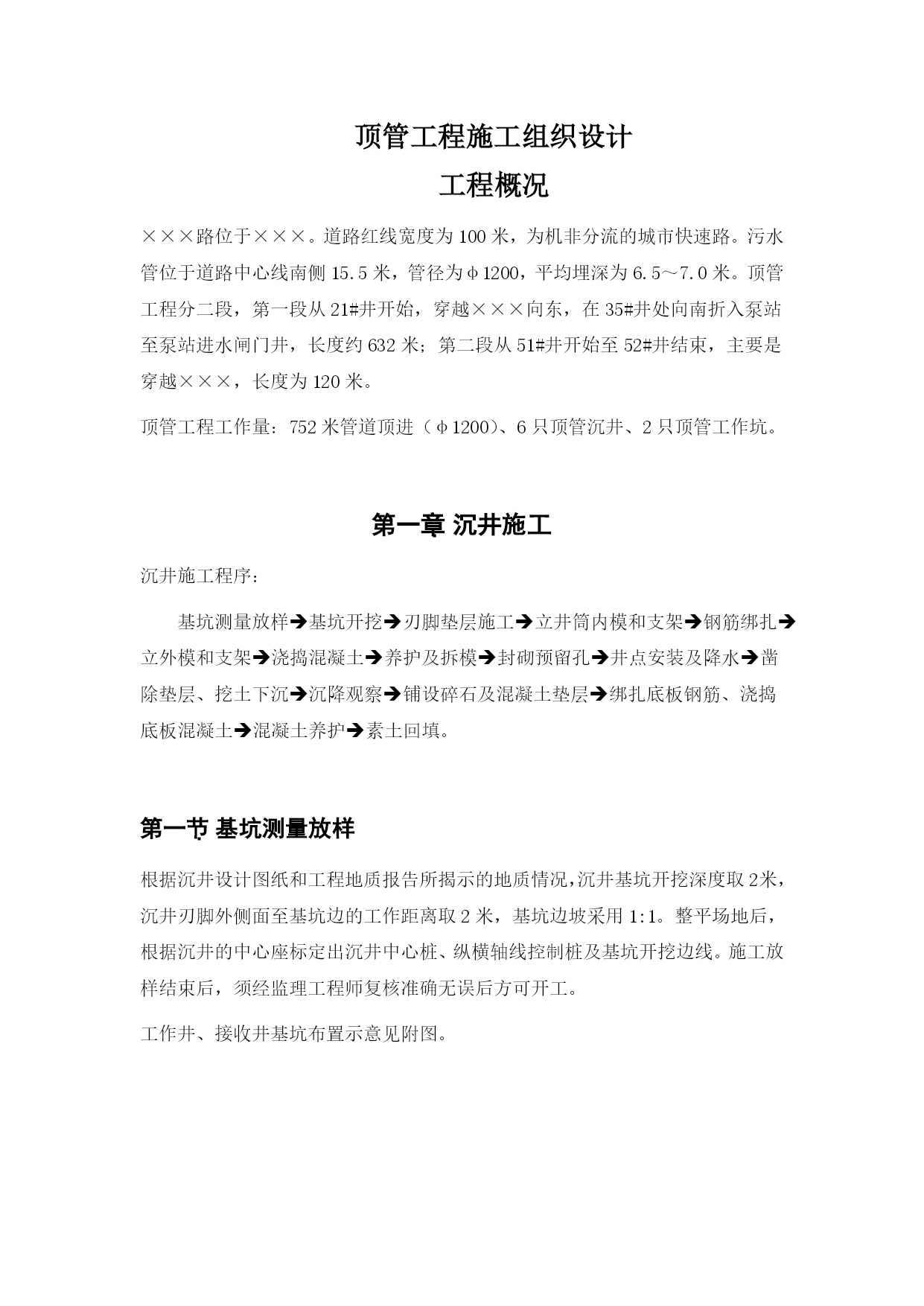

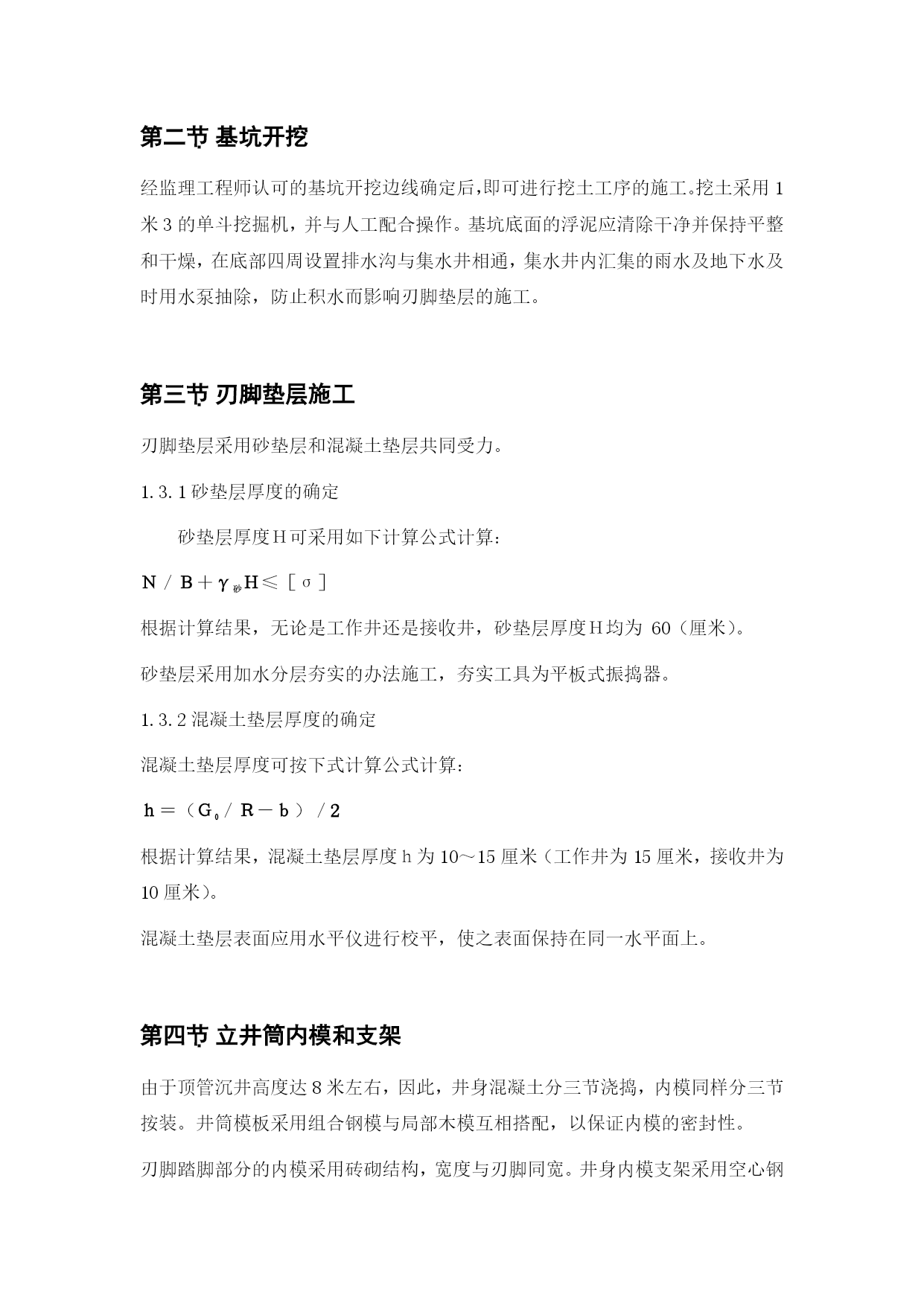

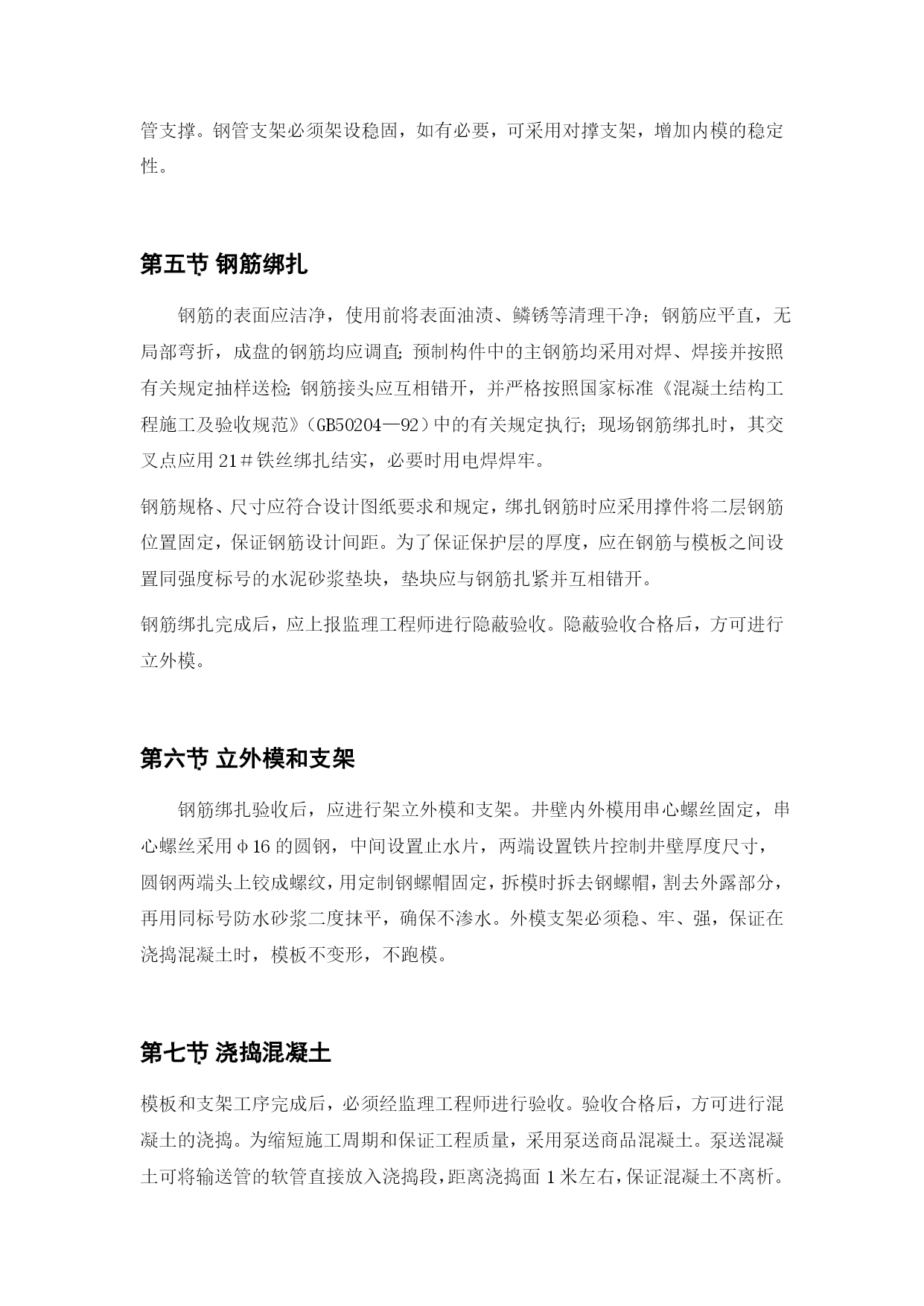

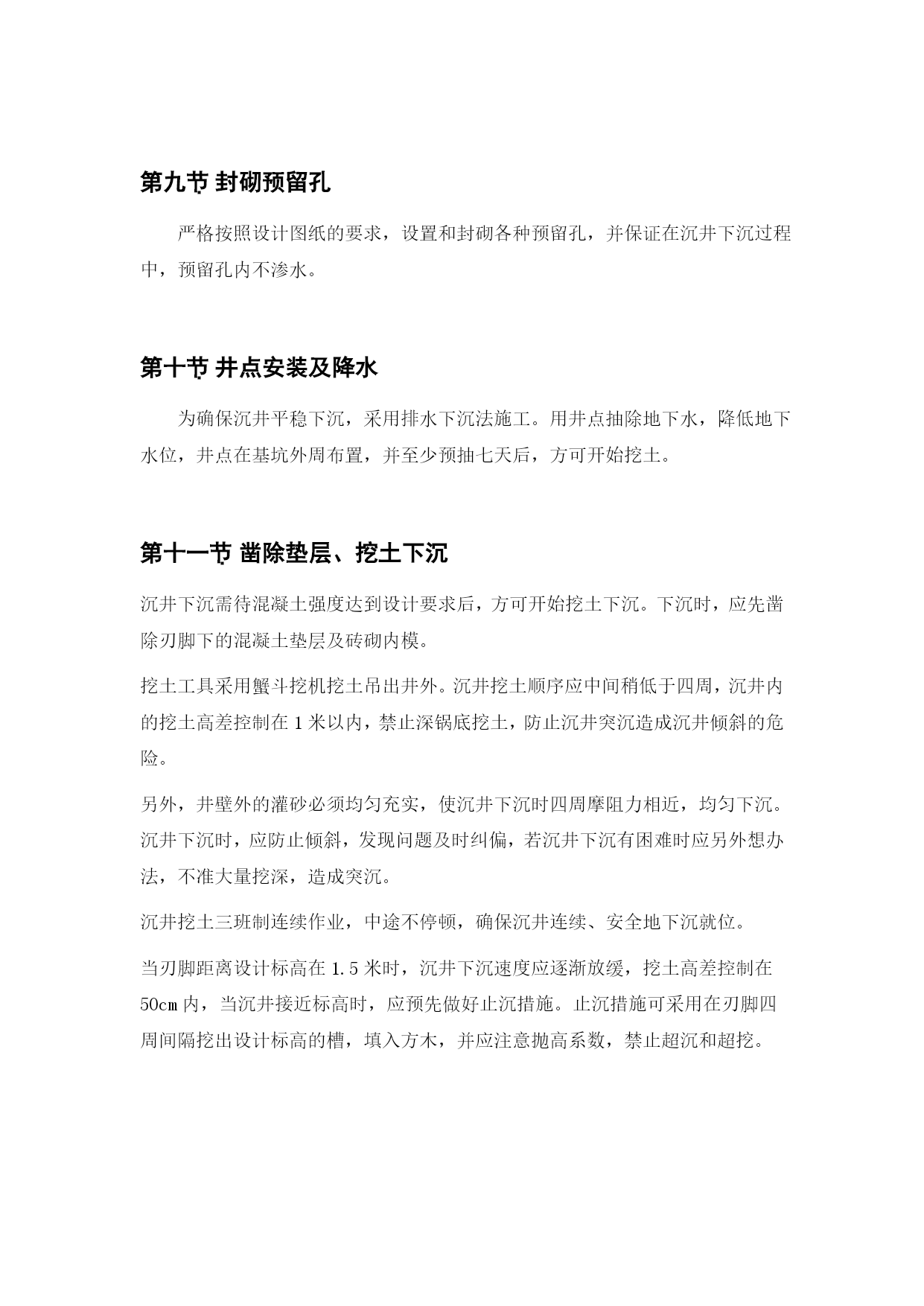

顶管工程施工组织设计工程概况×××路位于×××。道路红线宽度为100米，为机非分流的城市快速路。污水管位于道路中心线南侧15.5米，管径为φ1200，平均埋深为6.5～7.0米。顶管工程分二段，第一段从21#井开始，穿越×××向东，在35#井处向南折入泵站至泵站进水闸门井，长度约632米；第二段从51#井开始至52#井结束，主要是穿越×××，长度为120米。顶管工程工作量：752米管道顶进（φ1200）、6只顶管沉井、2只顶管工作坑。沉井施工沉井施工程序：基坑测量放样基坑开挖刃脚垫层施工立井筒内模和支架钢筋绑扎立外模和支架浇捣混凝土养护及拆模封砌预留孔井点安装及降水凿除垫层、挖土下沉沉降观察铺设碎石及混凝土垫层绑扎底板钢筋、浇捣底板混凝土混凝土养护素土回填。基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取2米，沉井刃脚外侧面至基坑边的工作距离取2米，基坑边坡采用1:1。整平场地后，根据沉井的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。施工放样结束后，须经监理工程师复核准确无误后方可开工。工作井、接收井基坑布置示意见附图。基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。挖土采用1米3的单斗挖掘机，并与人工配合操作。基坑底面的浮泥应清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水而影响刃脚垫层的施工。刃脚垫层施工刃脚垫层采用砂垫层和混凝土垫层共同受力。1.3.1砂垫层厚度的确定砂垫层厚度Ｈ可采用如下计算公式计算：Ｎ／Ｂ＋γ砂Ｈ≤［σ］根据计算结果，无论是工作井还是接收井，砂垫层厚度Ｈ均为60（厘米）。砂垫层采用加水分层夯实的办法施工，夯实工具为平板式振捣器。1.3.2混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：ｈ＝（Ｇ0／Ｒ－ｂ）／2根据计算结果，混凝土垫层厚度ｈ为10～15厘米（工作井为15厘米，接收井为10厘米）。混凝土垫层表面应用水平仪进行校平，使之表面保持在同一水平面上。立井筒内模和支架由于顶管沉井高度达8米左右，因此，井身混凝土分三节浇捣，内模同样分三节按装。井筒模板采用组合钢模与局部木模互相搭配，以保证内模的密封性。刃脚踏脚部分的内模采用砖砌结构，宽度与刃脚同宽。井身内模支架采用空心钢管支撑。钢管支架必须架设稳固，如有必要，可采用对撑支架，增加内模的稳定性。钢筋绑扎钢筋的表面应洁净，使用前将表面油渍、鳞锈等清理干净；钢筋应平直，无局部弯折，成盘的钢筋均应调直；预制构件中的主钢筋均采用对焊、焊接并按照有关规定抽样送检；钢筋接头应互相错开，并严格按照国家标准《混凝土结构工程施工及验收规范》（GB50204—92）中的有关规定执行；现场钢筋绑扎时，其交叉点应用21＃铁丝绑扎结实，必要时用电焊焊牢。钢筋规格、尺寸应符合设计图纸要求和规定，绑扎钢筋时应采用撑件将二层钢筋位置固定，保证钢筋设计间距。为了保证保护层的厚度，应在钢筋与模板之间设置同强度标号的水泥砂浆垫块，垫块应与钢筋扎紧并互相错开。钢筋绑扎完成后，应上报监理工程师进行隐蔽验收。隐蔽验收合格后，方可进行立外模。立外模和支架钢筋绑扎验收后，应进行架立外模和支架。井壁内外模用串心螺丝固定，串心螺丝采用φ16的圆钢，中间设置止水片，两端设置铁片控制井壁厚度尺寸，圆钢两端头上铰成螺纹，用定制钢螺帽固定，拆模时拆去钢螺帽，割去外露部分，再用同标号防水砂浆二度抹平，确保不渗水。外模支架必须稳、牢、强，保证在浇捣混凝土时，模板不变形，不跑模。浇捣混凝土模板和支架工序完成后，必须经监理工程师进行验收。验收合格后，方可进行混凝土的浇捣。为缩短施工周期和保证工程质量，采用泵送商品混凝土。泵送混凝土可将输送管的软管直接放入浇捣段，距离浇捣面1米左右，保证混凝土不离析。混凝土浇捣前应严格检查各种预留孔、预留管和预埋件的位置和几何尺寸，严禁漏放和错放。混凝土振捣采用插入式振捣器振捣，振捣棒插入时应离开钢筋，但应防止混凝土振捣不匀和振捣过密而产生混凝土离析现象的发生。混凝土在捣振时应注意和随时检查模板受力和钢筋受力的情况，防止模板因混凝土振捣的原因而跑模。井身浇捣混凝土分三段施工：工作井——总高度为8.43米，分三次浇捣完成，一次下沉。第一次浇捣刃脚部分，高度2.4米，标高－5.73～－3.33米；第二次浇捣高度3米，标高－3.33～－0.33米；第三次全部浇捣完成，浇捣高度3.03米，标高－0.33～＋2.70米。接收井——总高度为7.85米，分三次浇捣完成，一次下沉。第一次浇捣刃脚部分，高度2.0米，标高－5.15～－3.15米；第二次浇
