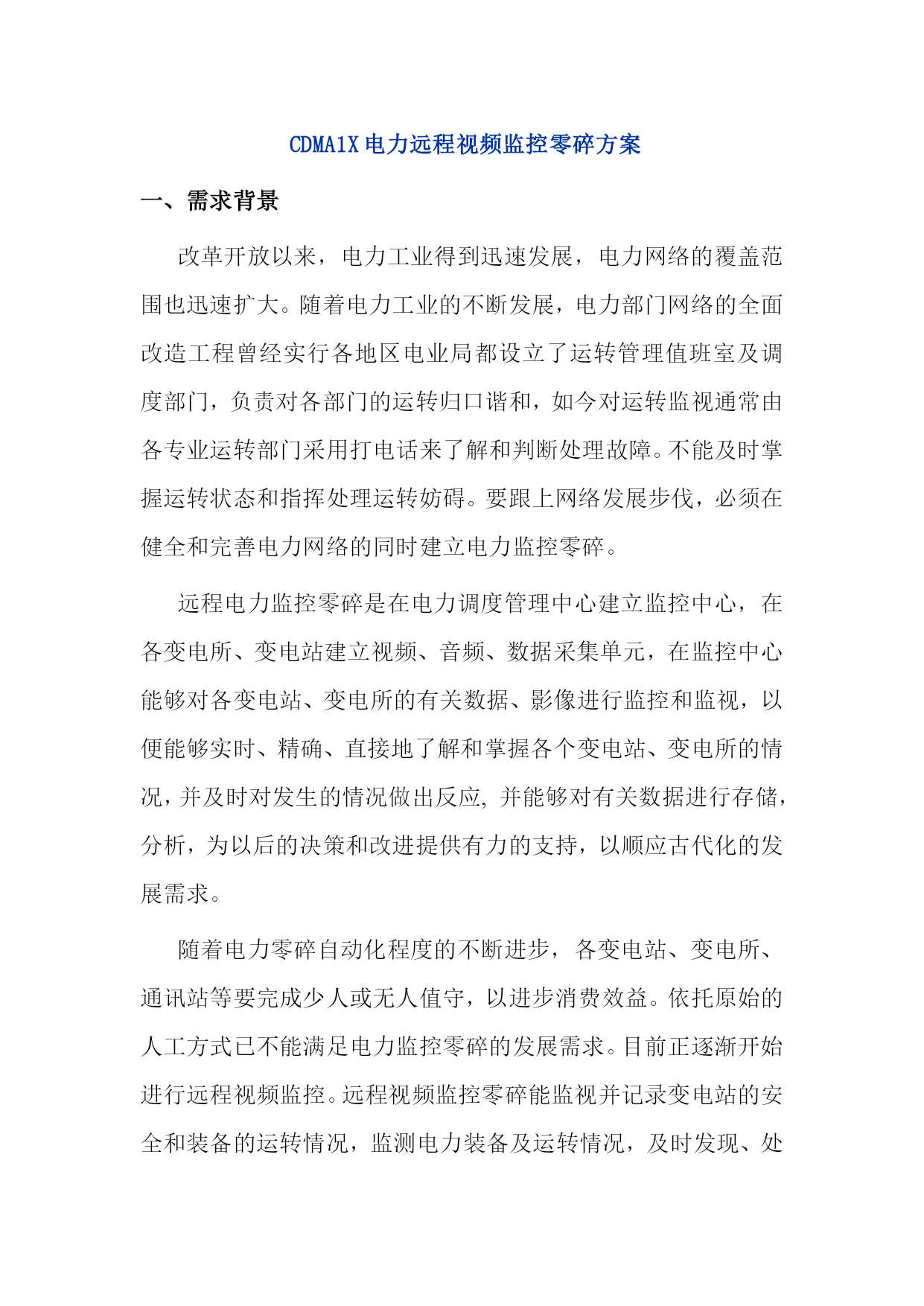

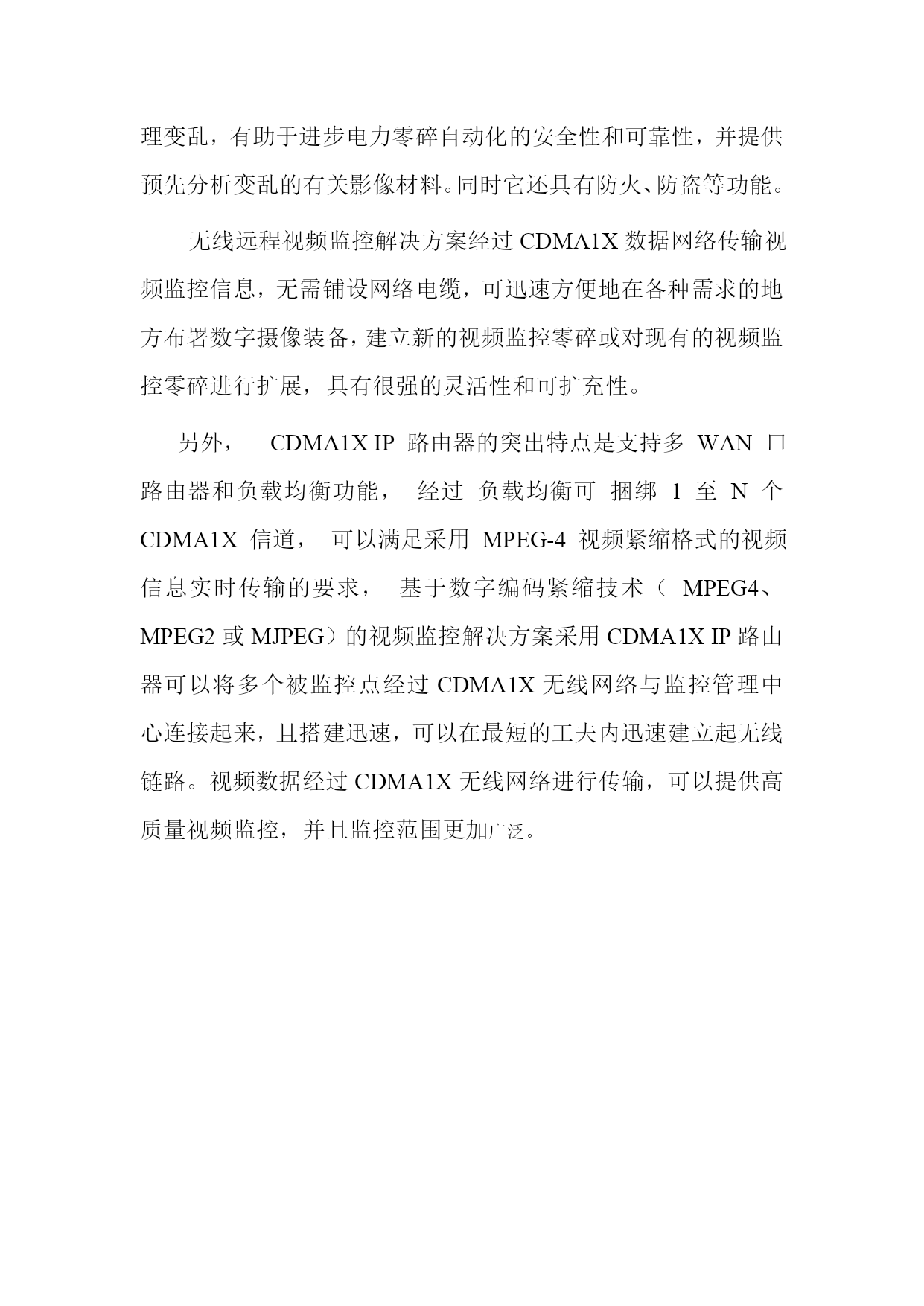

CDMA1X电力远程视频监控零碎方案一、需求背景改革开放以来，电力工业得到迅速发展，电力网络的覆盖范围也迅速扩大。随着电力工业的不断发展，电力部门网络的全面改造工程曾经实行各地区电业局都设立了运转管理值班室及调度部门，负责对各部门的运转归口谐和，如今对运转监视通常由各专业运转部门采用打电话来了解和判断处理故障。不能及时掌握运转状态和指挥处理运转妨碍。要跟上网络发展步伐，必须在健全和完善电力网络的同时建立电力监控零碎。远程电力监控零碎是在电力调度管理中心建立监控中心，在各变电所、变电站建立视频、音频、数据采集单元，在监控中心能够对各变电站、变电所的有关数据、影像进行监控和监视，以便能够实时、精确、直接地了解和掌握各个变电站、变电所的情况，并及时对发生的情况做出反应,并能够对有关数据进行存储，分析，为以后的决策和改进提供有力的支持，以顺应古代化的发展需求。随着电力零碎自动化程度的不断进步，各变电站、变电所、通讯站等要完成少人或无人值守，以进步消费效益。依托原始的人工方式已不能满足电力监控零碎的发展需求。目前正逐渐开始进行远程视频监控。远程视频监控零碎能监视并记录变电站的安全和装备的运转情况，监测电力装备及运转情况，及时发现、处理变乱，有助于进步电力零碎自动化的安全性和可靠性，并提供预先分析变乱的有关影像材料。同时它还具有防火、防盗等功能。无线远程视频监控解决方案经过CDMA1X数据网络传输视频监控信息，无需铺设网络电缆，可迅速方便地在各种需求的地方布署数字摄像装备，建立新的视频监控零碎或对现有的视频监控零碎进行扩展，具有很强的灵活性和可扩充性。另外，CDMA1XIP路由器的突出特点是支持多WAN口路由器和负载均衡功能，经过负载均衡可捆绑1至N个CDMA1X信道，可以满足采用MPEG-4视频紧缩格式的视频信息实时传输的要求，基于数字编码紧缩技术（MPEG4、MPEG2或MJPEG）的视频监控解决方案采用CDMA1XIP路由器可以将多个被监控点经过CDMA1X无线网络与监控管理中心连接起来，且搭建迅速，可以在最短的工夫内迅速建立起无线链路。视频数据经过CDMA1X无线网络进行传输，可以提供高质量视频监控，并且监控范围更加广泛。二、方案特点1、支持多CDMA1X信道捆绑和负载均衡技术CDMA1X无线接入理论速率153.6Kbps，目前在大部分地区1路CDMA1X信道实践宽带为80kbps，对于视频监控中的一些运用（如视频、图片的传播等）明显会有些力不从心。CDMA1XIP路由器的突出特点是支持多WAN口接入和负载均衡功能。经过捆绑多个CDMA1X信道添加带宽是CDMA1XIP路由器在CDMA1X无线网络视频监控方面的一大优势。采用中联视讯的CDMA1XIP路由器配合多WAN口宽带路由器，经过负载均衡可捆绑1至N个CDMA1X信道，构成n*80Kbps的数据传输带宽。运用多条CDMA1X，相当于将总出口带宽拓宽到本来的多倍（具体看捆绑几个CDMA1X信道）。现实上，对于普通的视频监控零碎的信息传输，捆绑3个CDMA1X信道就可以达到240Kbps的总数据带宽，完全可以满足采用MPEG-4视频紧缩格式的视频信息实时传输的要求，将现场视频信息实时传送到监控中心。并且，经过这类方式获得的“高带宽”在费用上更具优势，由于目前CDMA1X包月费用很低，多请求几条信道费用也很无量，用无量的费用换来带宽的成倍增长，对于视频监控网络是很合算的。而以往向运营商租用的有线方式高带宽接入，包月费用就很高，比拟之下多CDMA1X信道捆绑方案能用极小的代价获得适用的效果。2、方案优势替换光纤和专线，降低了网络建设成本，为用户节省大量的费用；工程建设周期短；扩充性强；可灵活方便地进行安装布署；提供高可靠性，保证不间断的视频监控；传输速率高，实时性强；支持远程监控；装备成本低，性价比高。三、零碎原理电力远程视频监控零碎由前端视频采集模块、视频服务器、影像传输模块、远程监控模块构成。前端视频采集模块负责采集视频监控影像信息及语音信息。视频服务器接收现场监控点安装的摄像机所摄录的实时和高分辨率的视频影像信息并进行紧缩编码。经过视频编解码器紧缩的视频信息经过CDMA1XIP路由器发送到CDMA1X网络。视频监控信息采用CDMA1X网络传送至中心控制室进行计算分析、整理和记录，传递速度快，零碎结构简单。视频监控中心设在电力局中心控制室，采用矩阵控制器，经过计算机控制完成视频切换、硬盘自动长工夫录像及摄像机、云台等各种动作，实时监视变电站状态。监控中心经过专线从挪动营运商网关获得实时视频信息，可以完成对远程监控点的视频监控。四、原理框图电力远程视频监控零碎采用CDMA1X挪动数据网络进行组网和数据通讯。各变电站
