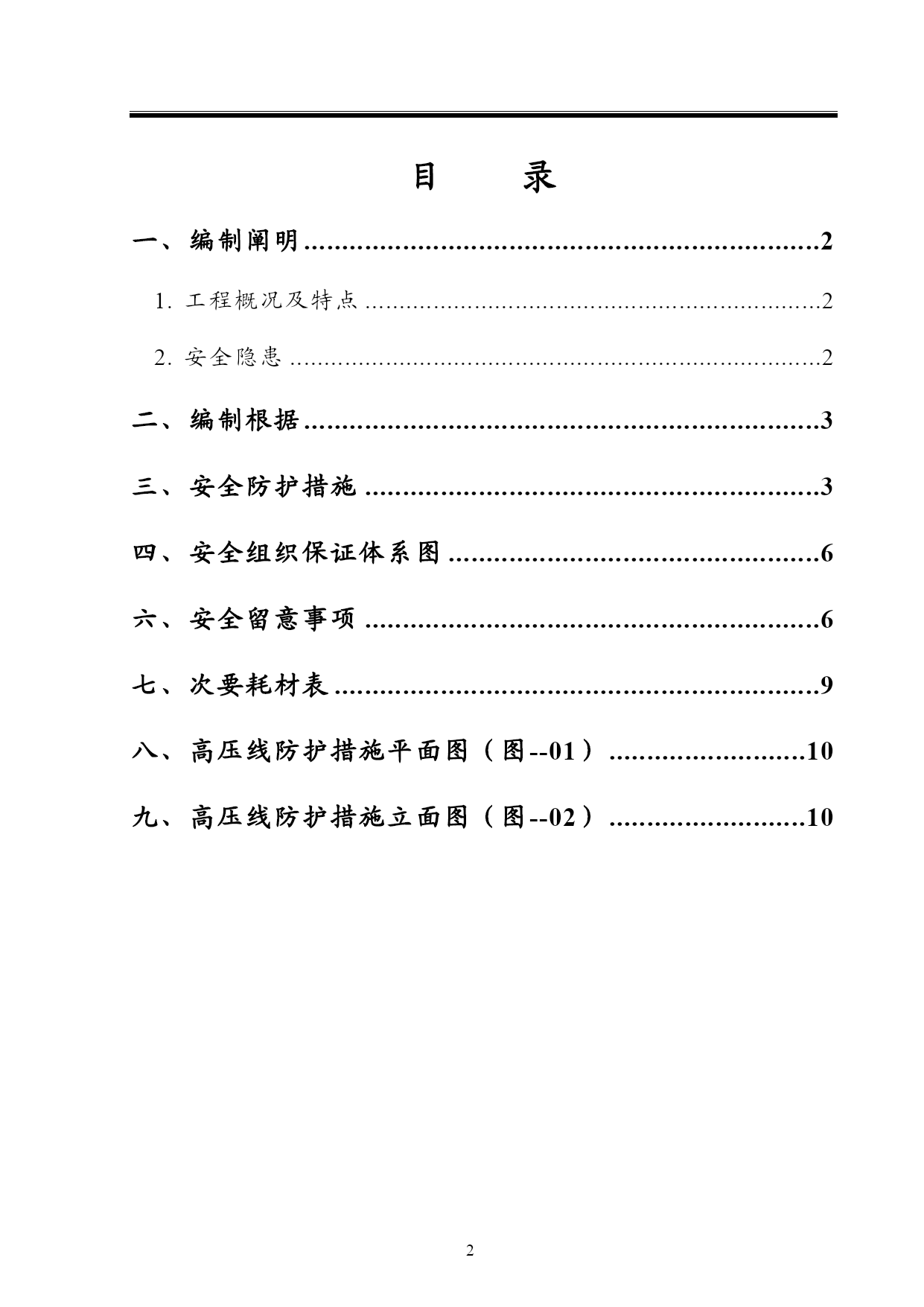

PAGE2目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc157910941"一、编制阐明PAGEREF_Toc157910941\h2HYPERLINK\l"_Toc157910942"1.工程概况及特点PAGEREF_Toc157910942\h2HYPERLINK\l"_Toc157910943"2.安全隐患PAGEREF_Toc157910943\h2HYPERLINK\l"_Toc157910944"二、编制根据PAGEREF_Toc157910944\h3HYPERLINK\l"_Toc157910945"三、安全防护措施PAGEREF_Toc157910945\h3HYPERLINK\l"_Toc157910946"四、安全组织保证体系图PAGEREF_Toc157910946\h6HYPERLINK\l"_Toc157910947"六、安全留意事项PAGEREF_Toc157910947\h6HYPERLINK\l"_Toc157910948"七、次要耗材表PAGEREF_Toc157910948\h9HYPERLINK\l"_Toc157910949"八、高压线防护措施平面图（图--01）PAGEREF_Toc157910949\h10HYPERLINK\l"_Toc157910950"九、高压线防护措施立面图（图--02）PAGEREF_Toc157910950\h10一、编制阐明1.工程概况及特点洪湖路位于昆山市经济技术开发区蓬朗区境内，道路东西走向，本次施工段从瓦浦路交叉口向东延伸至沿沪大道，道路设计与老路相反分离式路基断面，全长878米，含二座三跨小桥，一坐位于调解规划后的瓦浦河，跨径3*13米，另一坐位于沿沪大道东侧规划东方河（外河），跨径3*13米，由于桥梁所在地位上空存在高压线，没法进行钻孔灌注桩施工，为此，本次桥梁采用实体墩台方式，道路建成后是蓬朗工业区东西向次要通道，2.安全隐患施工现场东西向中央分隔带内有500KV高压线与道路并行，高压线最低线路与地面距离在18~26米摆布，该高压线对道路施工影响不大，因道路施工，次要是土方，大型机械以发掘机为主，根据安全技术参数：程度距离不小于8.5米，垂直距离不小于7米，只需避免在高压线下堆置过高土方（以最低高压线计算，高压线离地面最低距离18.5米，发掘机大臂伸直最高可达4.5米，安全净距7.5米，堆置土方高度不得高于6.5米，即使如此施工时应尽可能避免在高压下正下方堆置土方大于3米），单纯发掘机施工，安全是可以保障的；次要对桥梁影响较大，特别是较高大型机械高压线下的施工作业易发生高压线触电。为确保正常施工，保证按期完成施工任务，我单位计划采取技术必然的安全措施保证施工正常进行。二、编制根据《施工设计图纸》。《建筑施工高处作业安全技术规范》JGJ80-91《国家电网公司电力安全工作规程》（电力线路部分）《架空送电线路运转规程》（DL/T741-2001）。三、编制准绳1、安全第一的准绳坚持施工预备完善、周全；过程控制科学严谨；技术精确、管理科学，确保既有高压线输电安全。2、质量根本的准绳严厉恪守并落实履行设计文件、技术规范及验收标准，确保质量目标的完成。3、风险预控的准绳为保证高压线的输电安全，我们在施工消费的每个环节都必须指定切实的预控指点方案和措施。4、资源合理配置的准绳按看管理人员精干高效、技术人员业务精通、施工队伍经验丰富、施工装备先进合理的准绳、满足现场需求，确保工程顺利实行。5、节约环保的准绳以“科学发展观”的思想为指点，严厉恪守环境保护法相关环保规定。节约用地，科学文明施工，将环境保护工作落到实处。三、安全防护措施为了保证施工及输电线路的安全，我们需求对高压线采取限高防护措施，基本做法如下：1、在高压线下方搭设一条双排杉槁脚手架，脚手架的材料为杉槁、杉槁的直径小头不小于8cm，腐朽、折裂、枯节等易折木杆和易导电材料不得运用。2、外电架空线路安全防护脚手架应高于架空线2.8m。3、立杆应先挖杆坑，埋入地下深度不800mm，平整夯实后通长设置扫地杆。立杆时必须2~3人配合操作。在原有高压线处，没法挖杆坑，采用1米螺纹25以上钢筋，打入沥青路面，与立杆固定，并加设扫地杆。4、脚手架立杆间距为1.8米，大横杆步距为1.8米，墙外脚手架立杆距高压线外侧2米。5、纵向程度杆应搭设在立杆外侧，搭设第一步纵向程度杆时，必须检查立杆能否立正。搭设至五步时，须搭设剪刀撑。搭设纵向程度杆时，必须
