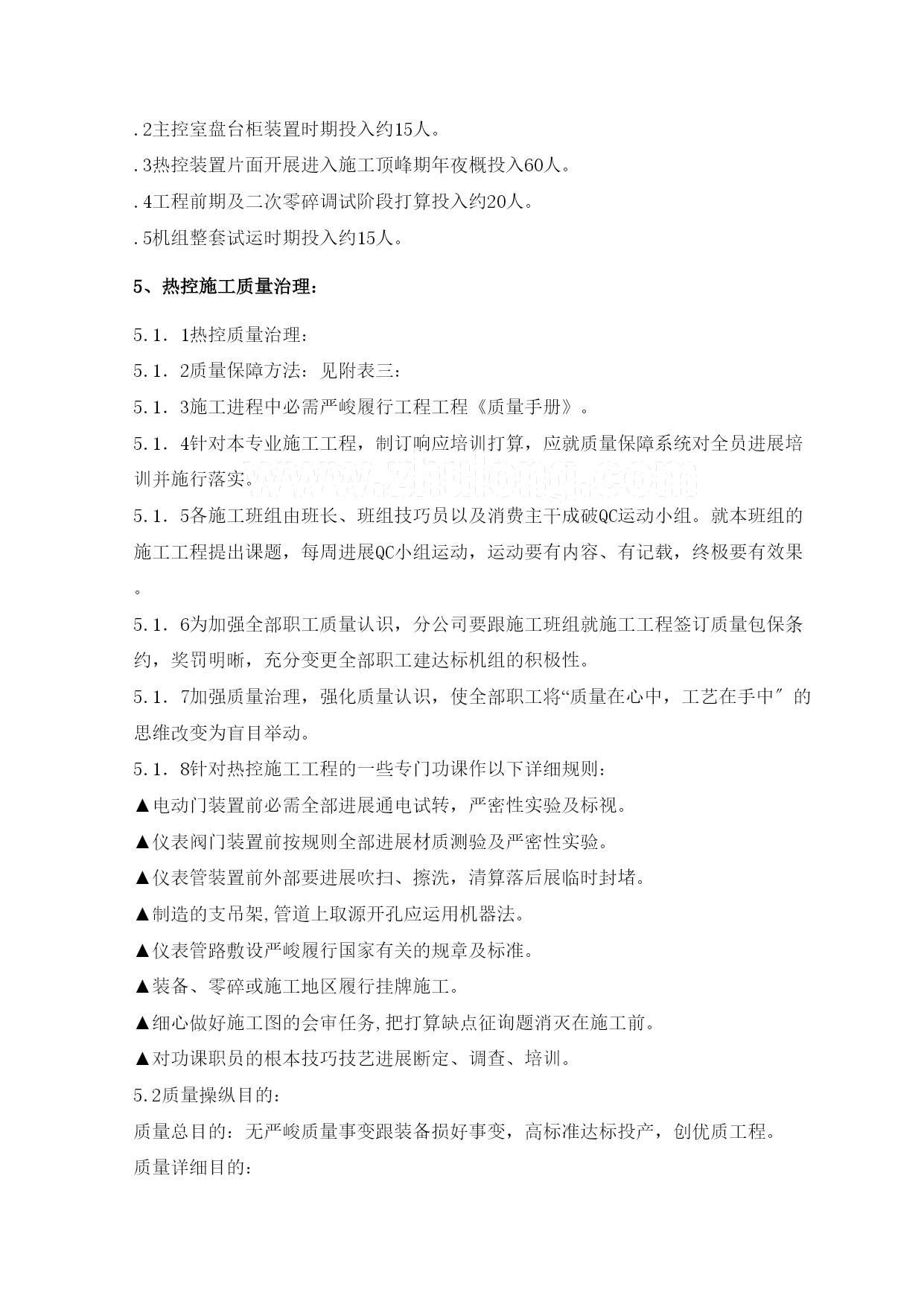

热控专业施工构造打算体例按照《山西柳林发电厂一期烟气脱硫改革工程施工构造总打算》《火电施工质量测验及评定标准》〔热工仪表及操纵装置篇1998年版〕《电力建破施工及验收技巧标准》〔热工仪表及操纵装置篇SDJ279-2004〕《电力建破平安任务规程》(2002版)《电力建破平安安康与情况治理任务规则》装备厂家供应的装置图及技巧材料1、工程概述：1.1热控专业打算引见：本工程为山西***********************〔2×600MW〕工程〔***************工程〕。本工程设置脱硫岛操纵楼，采纳工艺装备跟电气会合操纵方法；采纳疏散操纵零碎实现脱硫岛内工艺零碎的检测跟要紧装备的操纵。热控专业装置范畴为一期烟气脱硫改革工程配套建破1套湿式石灰石-石膏法烟气脱硫装置〔烟气零碎、S02接收零碎、石灰石浆液泵、石膏浆液排放泵、脉冲悬浮泵、紧缩气氛零碎〕〔以及一、二期脱硫工程的公用部分〔接收剂供应与制备零碎、石膏脱水零碎、FGD供水及排放零碎、废水处置零碎等〕的热控装置。1.2热控专业施工范畴：1.2.1热工操纵零碎的剖析仪表、电动阀门、变送器、压力开关、液位开关等装备以及对应的阀门、管道等装置任务。施工范畴内热控电缆敷设、电缆辅佐装备〔桥架、托架、槽盒、竖井、导管等〕装置及防火阻燃方法施工。施工范畴内热控装备校验、调试等任务。热控装置要紧任务量：工程工程工程名称单元数目操纵盘箱柜装置DCS及操纵盘装置套1当场配电箱装置块5当场保温、保护箱装置块16当场接线盒装置个18一次仪表装置智能型变送器装置台35压力、差压、液位开关装置个12二次仪表装置当场压力表装置块20别的仪表装置块31仪表管敷设米1000电缆保护管敷设米1500金属软管敷设米1200电缆桥架装置电缆桥架装置吨15电缆敷设电缆敷设千米362、热控要紧施工打算及方法：2.1热控装置总体思绪：首进步展施工预备，其间构造工程技巧职员进展认确实图纸跟种种技巧文件的会审，编写各施工工程的施工技巧方法及功课指点书，施工机具的配制，装备、材料预备，以便赶早觉察征询题，处置征询题，保障施工的顺遂进展。装备材料支付：仪表装备支付后实时进展装备测验，及格品入二级库妥当保存，分歧格品作退回处置；材料领回后，进展定性剖析，做好标识，取样阀门还要做水压实验。仪表盘柜装置时要契合验评标准，装置完后要进展装备防护，告诉业主跟监理实时的验收。电缆桥架跟电缆保护管装置：起首应共同土建进展电缆保护管的预埋，电缆桥架按照打算图跟现场实践情况进展敷设；电缆保护管煨弯采纳电动弯管器，由金属软管与装备相连。电缆桥架应按照打算图跟现场实践情况进展敷设。担任电缆桥架的技巧员必需熟习电缆桥架安排图、机务专业管道零碎及装备安排情况，而后制订打算进展敷设，防止跟主零碎管道发作碰撞。关于电缆分支架的敷设，尽可以选择最短途径敷设，同时还应思索电缆保护管装置便利。2.2电缆敷设按照打算跟电缆清册进展。电缆敷设前必需断定当场装备的地位，确保电缆精确到位。复核电缆规格、型号、契合打算，外表无机器损害。电缆敷设时应设专人批示，排放有序，陈列整齐，绑扎结实，标牌明晰。电缆分层敷设从上到下为：能源电缆、操纵电缆、旌旗灯号电缆。电缆敷设时当场的电缆端头运用绝缘胶布封好，免得施工中的强电窜入DCS零碎，烧坏卡件。电缆敷设终了或暂告一段时，要实时清算电缆盘，保障施工园地整齐，桥架上的电缆要实时掩盖，防止电火花引燃电缆。电缆敷设时必需明晰当场装备地位；按照电缆清册跟打算道路进展敷设；电缆接线时要挂义务牌，义务明白。从电缆拾掇→制造电缆头→芯线拾掇→线头压接，每一道工序都要严峻把关，电缆标牌采纳打印机一致打印，规格分歧，挂牌整齐。电缆防火：在电缆主通道上隔一段间隔做一个防火段，电缆穿越修建物前后跟盘柜出进口时涂上防火涂料，盘柜电缆敷设完实时封堵，做好电缆防火。2.3取源部件装置：取源测孔的开凿及取源部件的装置必需在主零碎管道衬胶、清洗、试压跟保温行进展。技巧员要先按照丈量零碎图、进展确认并加以标注〔说明零碎测点编号〕，而后按照取源部件打算的规格、型号以及材质进展核实，并构造施工职员装置。烟、风、粉管道取源测孔的开凿，要改动以往的割矩开孔方法，采纳开孔锯或拉孔器进开展凿，而后按照取源部件打算的规格、型号以及材质进展核实，并构造施工职员装置。2.4热控当场装备装置：热控当场装备包含：一次仪表〔变送器、温度计、液位计、开关量仪表等〕就土地柜及接线盒等。当主零碎装备装置在80%时方可进展当场丈量及操纵装备的装置。热工一次仪表是热工丈量的主要装备，装置情况及装备防护尤为主要，热工仪表装置在无猛烈震撼、腐化的场合，且便于保护便于测验。装置后应实时进展装备防护，以
