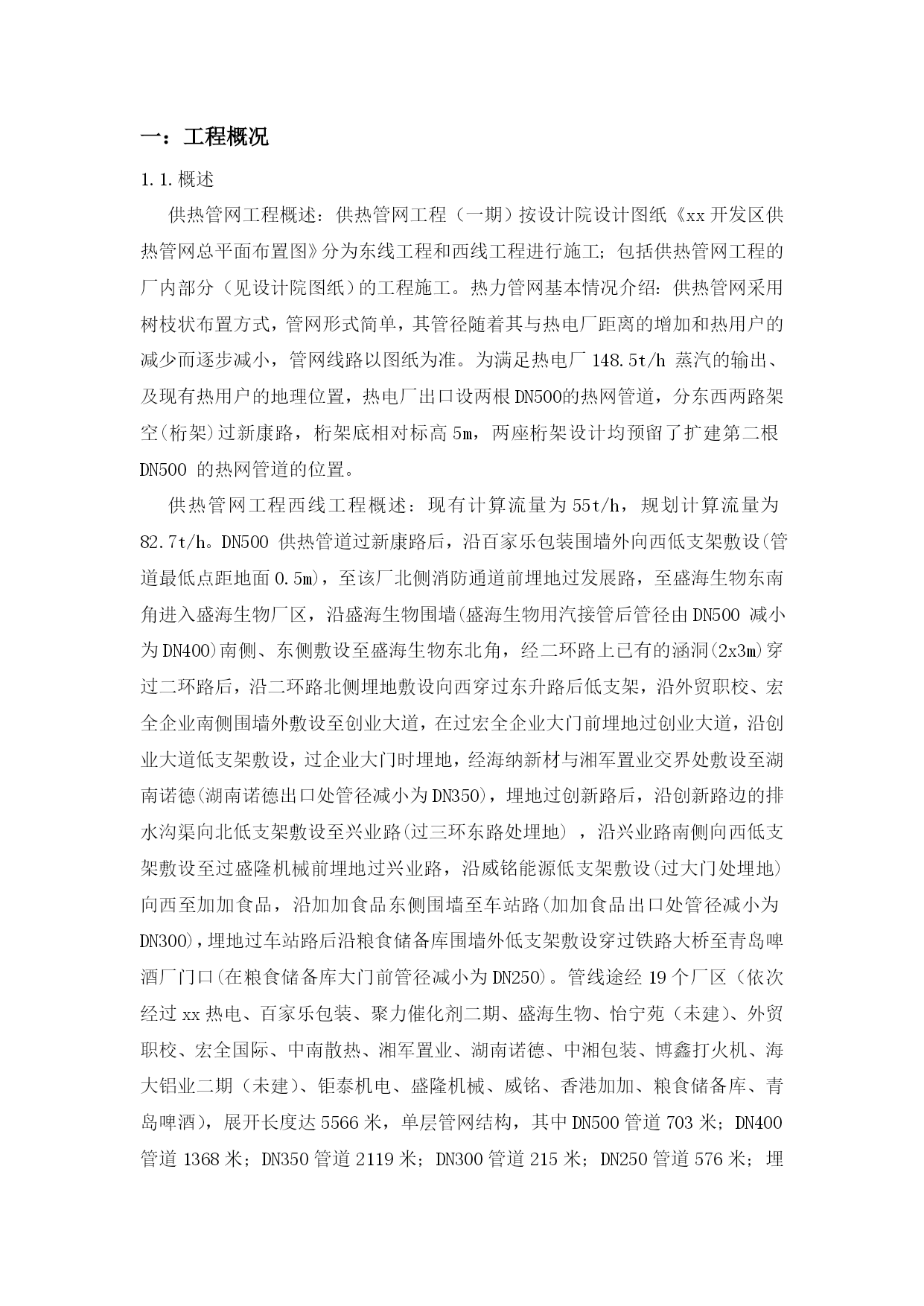

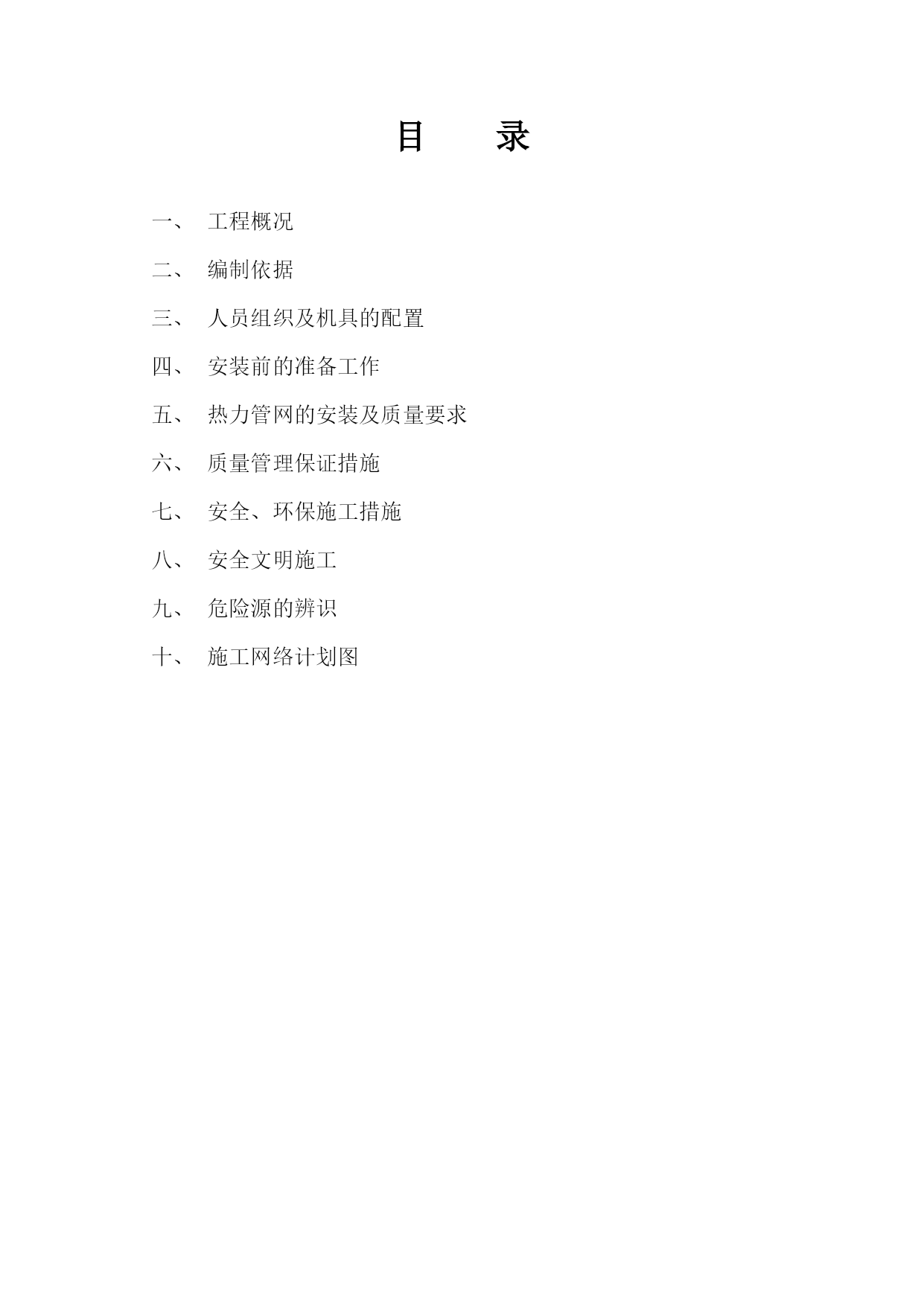

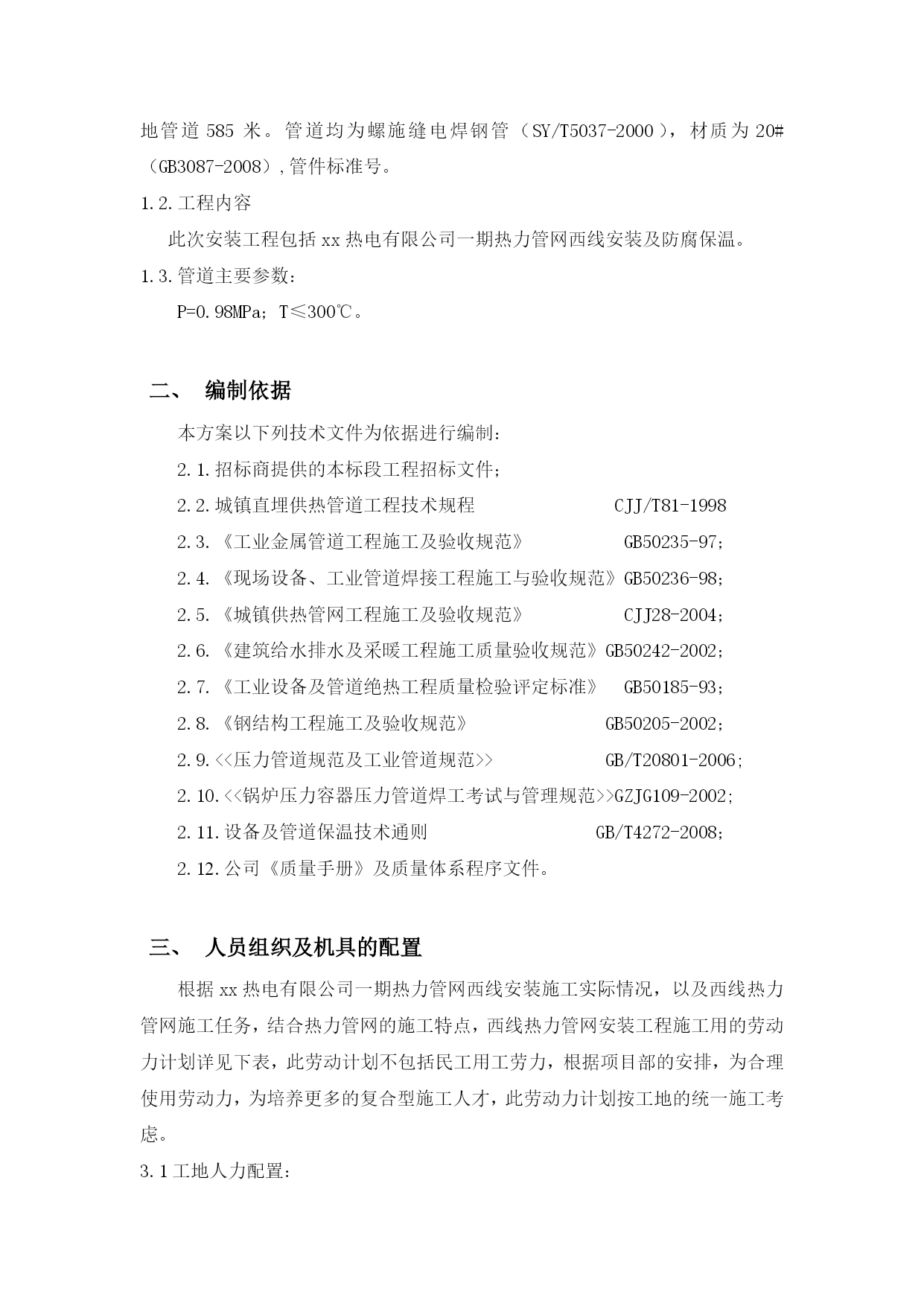

XX有限公司一期供热管网安装项目热力管网施工专项方案编制：审核：批准：XX有限公司目录工程概况编制依据人员组织及机具的配置安装前的准备工作热力管网的安装及质量要求质量管理保证措施安全、环保施工措施安全文明施工危险源的辨识施工网络计划图一：工程概况1.1.概述供热管网工程概述：供热管网工程（一期）按设计院设计图纸《xx开发区供热管网总平面布置图》分为东线工程和西线工程进行施工；包括供热管网工程的厂内部分（见设计院图纸）的工程施工。热力管网基本情况介绍：供热管网采用树枝状布置方式，管网形式简单，其管径随着其与热电厂距离的增加和热用户的减少而逐步减小，管网线路以图纸为准。为满足热电厂148.5t/h蒸汽的输出、及现有热用户的地理位置，热电厂出口设两根DN500的热网管道，分东西两路架空(桁架)过新康路，桁架底相对标高5m，两座桁架设计均预留了扩建第二根DN500的热网管道的位置。供热管网工程西线工程概述：现有计算流量为55t/h，规划计算流量为82.7t/h。DN500供热管道过新康路后，沿百家乐包装围墙外向西低支架敷设(管道最低点距地面0.5m)，至该厂北侧消防通道前埋地过发展路，至盛海生物东南角进入盛海生物厂区，沿盛海生物围墙(盛海生物用汽接管后管径由DN500减小为DN400)南侧、东侧敷设至盛海生物东北角，经二环路上已有的涵洞(2x3m)穿过二环路后，沿二环路北侧埋地敷设向西穿过东升路后低支架，沿外贸职校、宏全企业南侧围墙外敷设至创业大道，在过宏全企业大门前埋地过创业大道，沿创业大道低支架敷设，过企业大门时埋地，经海纳新材与湘军置业交界处敷设至湖南诺德(湖南诺德出口处管径减小为DN350)，埋地过创新路后，沿创新路边的排水沟渠向北低支架敷设至兴业路(过三环东路处埋地)，沿兴业路南侧向西低支架敷设至过盛隆机械前埋地过兴业路，沿威铭能源低支架敷设(过大门处埋地)向西至加加食品，沿加加食品东侧围墙至车站路(加加食品出口处管径减小为DN300)，埋地过车站路后沿粮食储备库围墙外低支架敷设穿过铁路大桥至青岛啤酒厂门口(在粮食储备库大门前管径减小为DN250)。管线途经19个厂区（依次经过xx热电、百家乐包装、聚力催化剂二期、盛海生物、怡宁苑（未建）、外贸职校、宏全国际、中南散热、湘军置业、湖南诺德、中湘包装、博鑫打火机、海大铝业二期（未建）、钜泰机电、盛隆机械、威铭、香港加加、粮食储备库、青岛啤酒），展开长度达5566米，单层管网结构，其中DN500管道703米；DN400管道1368米；DN350管道2119米；DN300管道215米；DN250管道576米；埋地管道585米。管道均为螺施缝电焊钢管（SY/T5037-2000），材质为20#（GB3087-2008）,管件标准号。1.2.工程内容此次安装工程包括xx热电有限公司一期热力管网西线安装及防腐保温。1.3.管道主要参数：P=0.98MPa；T≤300℃。编制依据本方案以下列技术文件为依据进行编制：2.1.招标商提供的本标段工程招标文件；2.2.城镇直埋供热管道工程技术规程CJJ/T81-19982.3.《工业金属管道工程施工及验收规范》GB50235-97；2.4.《现场设备、工业管道焊接工程施工与验收规范》GB50236-98；2.5.《城镇供热管网工程施工及验收规范》CJJ28-2004；2.6.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；2.7.《工业设备及管道绝热工程质量检验评定标准》GB50185-93；2.8.《钢结构工程施工及验收规范》GB50205-2002；2.9.<<压力管道规范及工业管道规范>>GB/T20801-2006;2.10.<<锅炉压力容器压力管道焊工考试与管理规范>>GZJG109-2002;2.11.设备及管道保温技术通则GB/T4272-2008；2.12.公司《质量手册》及质量体系程序文件。人员组织及机具的配置根据xx热电有限公司一期热力管网西线安装施工实际情况，以及西线热力管网施工任务，结合热力管网的施工特点，西线热力管网安装工程施工用的劳动力计划详见下表，此劳动计划不包括民工用工劳力，根据项目部的安排，为合理使用劳动力，为培养更多的复合型施工人才，此劳动力计划按工地的统一施工考虑。3.1工地人力配置：管道班保温油漆班焊接班起重班工地责任人班长班长班长班长专责技术员技术员技术员技术员班组成员15(人)班组成员15(人)班组成员8(人)班组成员4(人)兼职安全员安全员安全员安全员3.2机具配置：3.2.1施工机械配备表序号设备名称规格数量
