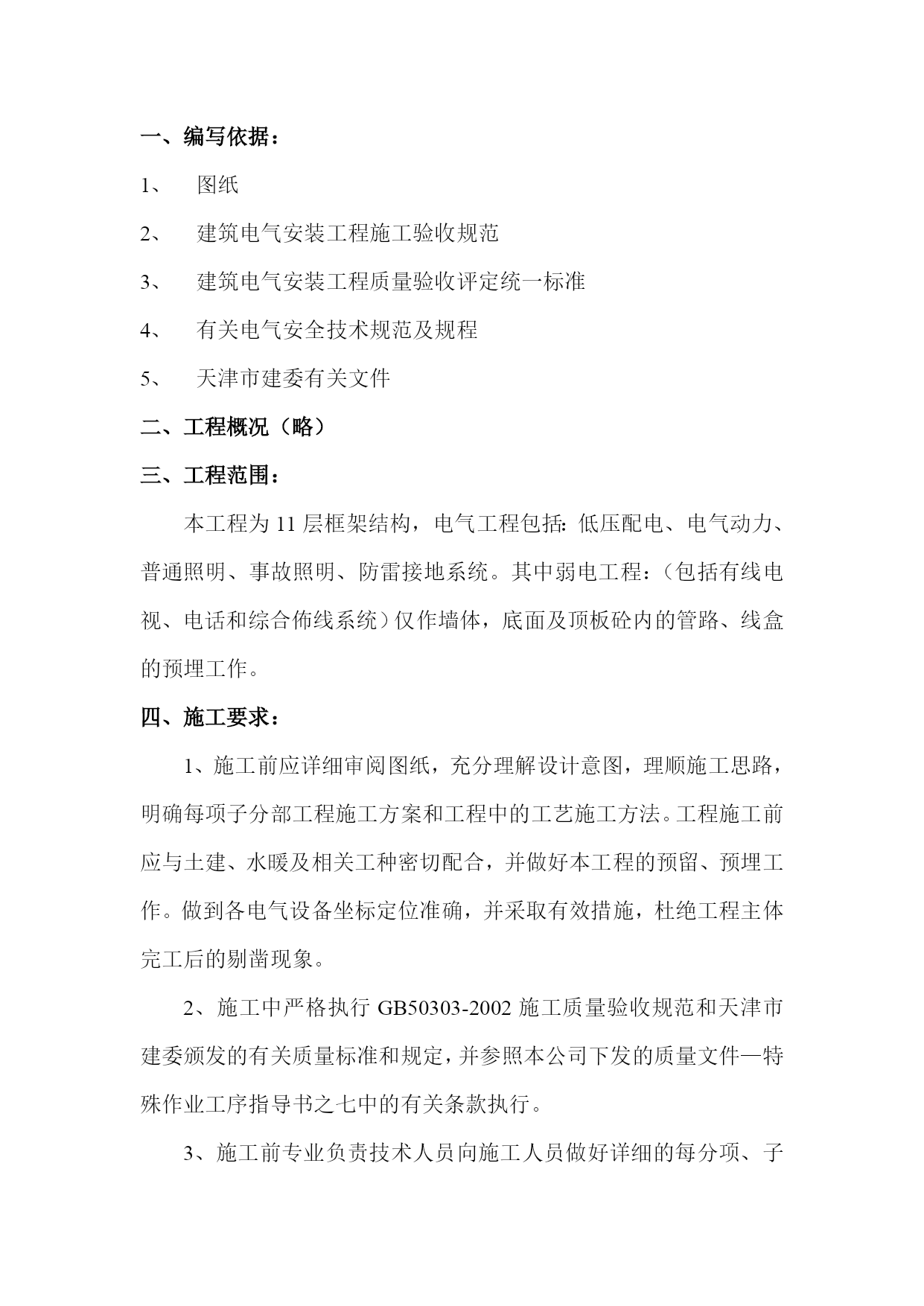

一、编写依据：图纸建筑电气安装工程施工验收规范建筑电气安装工程质量验收评定统一标准有关电气安全技术规范及规程天津市建委有关文件二、工程概况（略）三、工程范围：本工程为11层框架结构，电气工程包括：低压配电、电气动力、普通照明、事故照明、防雷接地系统。其中弱电工程：（包括有线电视、电话和综合佈线系统）仅作墙体，底面及顶板砼内的管路、线盒的预埋工作。四、施工要求：1、施工前应详细审阅图纸，充分理解设计意图，理顺施工思路，明确每项子分部工程施工方案和工程中的工艺施工方法。工程施工前应与土建、水暖及相关工种密切配合，并做好本工程的预留、预埋工作。做到各电气设备坐标定位准确，并采取有效措施，杜绝工程主体完工后的剔凿现象。2、施工中严格执行GB50303-2002施工质量验收规范和天津市建委颁发的有关质量标准和规定，并参照本公司下发的质量文件—特殊作业工序指导书之七中的有关条款执行。3、施工前专业负责技术人员向施工人员做好详细的每分项、子分部工程技术交底，重点及特殊部位提前绘制方案小样。把在施工中所预料到的技术质量、细部做法、操作工艺，落实到每个施工人员。努力提高工程质量，避免盲目施工，把在施工进程中的质量隐患消灭在萌芽之中，努力减小工程损失。五、施工准备：施工人员应彻底掌握图纸，明确有关质量标准和要求，理顺施工步骤，注意工序流程，准备施工设施和器材，所有工程材料进场须严格进行检验，要落实“三证”及有关材料所需要的资料，并报监理审定合格后，方可进行施工。提前做好施工中需要做的预制工作，配合土建工程，按部完成本工程的各子项目。六、施工中工序流程及预控措施：1、配合土建基础工程，做好防雷、接地装置，按规范保证接地干线及支线的焊接长度：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为之钢直径的6倍，双面施焊；圆钢与扁钢搭接，为之钢直径的6倍，双面施焊；搭接筋不应小于φ12圆钢，需弯曲时不应有死弯，焊接面应均匀，焊缝饱满、平整，不许出现夹渣、咬肉现象。焊接完毕应除去焊渣，利用桩筋作引下线，应用红色油漆做好标识，应严格按照《GB50303-2000》规范中4.1.1条1-5款及25条和天津市城乡建设管理委员会颁发的建筑标准设计图集98D13规定施工。2、做好进户管的预留、预埋工作，埋设在土壤中的钢管均应做好内防锈、外防腐处理，连接套管长度应大于钢管直径2倍的套管焊接。焊接要严密，管口与管口之间应对接严密，并作接地连接。3、随着土建工程的进展，预埋电线导管及各种配电箱，接线盒的预留洞，顶板砼内敷设的线管弯曲半径应大于线管直径的6倍。如设计有特殊要求，应采用中型以上的PVC线管，安装要牢固，连接时要用合格的专用粘合剂，管口对接要严密。线管弯曲不许有皱褶，应尽量避免交叉，电气设备坐标准确，线管保护层不小于2cm，强弱电平行时的间距不小于30cm。施工完毕后堵好管口，做好成品保护。砌墙时应提前接好由地面向上的管线，距墙面尺寸应做水平拉线，使线管定位准确，各种配电箱、接线盒的预留洞尺寸要适当，配电箱应根据箱体尺寸而定，接线盒应预留3层砖为标准。砌墙时做好预留洞的清洁工作，避免安装箱盒时的剔凿现象。处于现浇混凝土柱或剪力墙上的开关插座，为保证安装标高的要求，预留洞采用高、宽、厚为180×120×180泡沫聚苯充填。4、安装配电箱体，接线盒子注意距地标高、平整度、垂直度允许偏差小于1.5‰，箱体、线和周围不许有空隙，安装时应用M10砂浆堵严、堵实，不能有空鼓现象，要安装牢固。管口入箱盒应用锁母、护口、开孔应用专用开孔器，严禁电气焊开孔，箱内的线管排列要整齐，管与管的排列间距应一致。5、竖井配管要顺直连接、安装牢固，再抹灰之后应弹拉垂直线，安装配电箱、支架及线管，管卡材质应与管材一致。用胀管螺栓固定，煨弯入箱应用锁母锁牢，竖井内的钢管与支架应有可靠的接地，支架安装应平整牢固，间距合理，竖井内敷设的电缆穿楼板时应设套管保护。6、金属桥架安装前，应弹拉垂直水平线，安装吊杆或支架应平整牢固。电缆桥架水平敷设时跨距一般为1.5-3.00m，垂直敷设时固定间距不宜大于2m，并做好相互连接和跨接地线。金属线槽内敷设的导线或电缆不应有接头，T接时应采用T接箱，金属线槽的连接不许在穿过楼板或墙体等处进行，布线时应做好槽内清洁，线缆按序列排列顺直，按回路分别绑扎成束，在首端、尾端、转弯处没有注明电缆箱号、型号、规格及起止点标记。7、导线附设和连接，按设计要求选用合格的导线颜色，按规范要求划分：即三相L1、L2、L3，的相线分别为黄、绿、红，零线为浅兰色，PE线为黄绿双色线，控制线为白色。表箱内的干线不许断开，箱盒内不许有不通过端子的导线连接点，入箱内的导线应留有足够的长度，且注意成品保护。8、配电箱内进出线，排列
