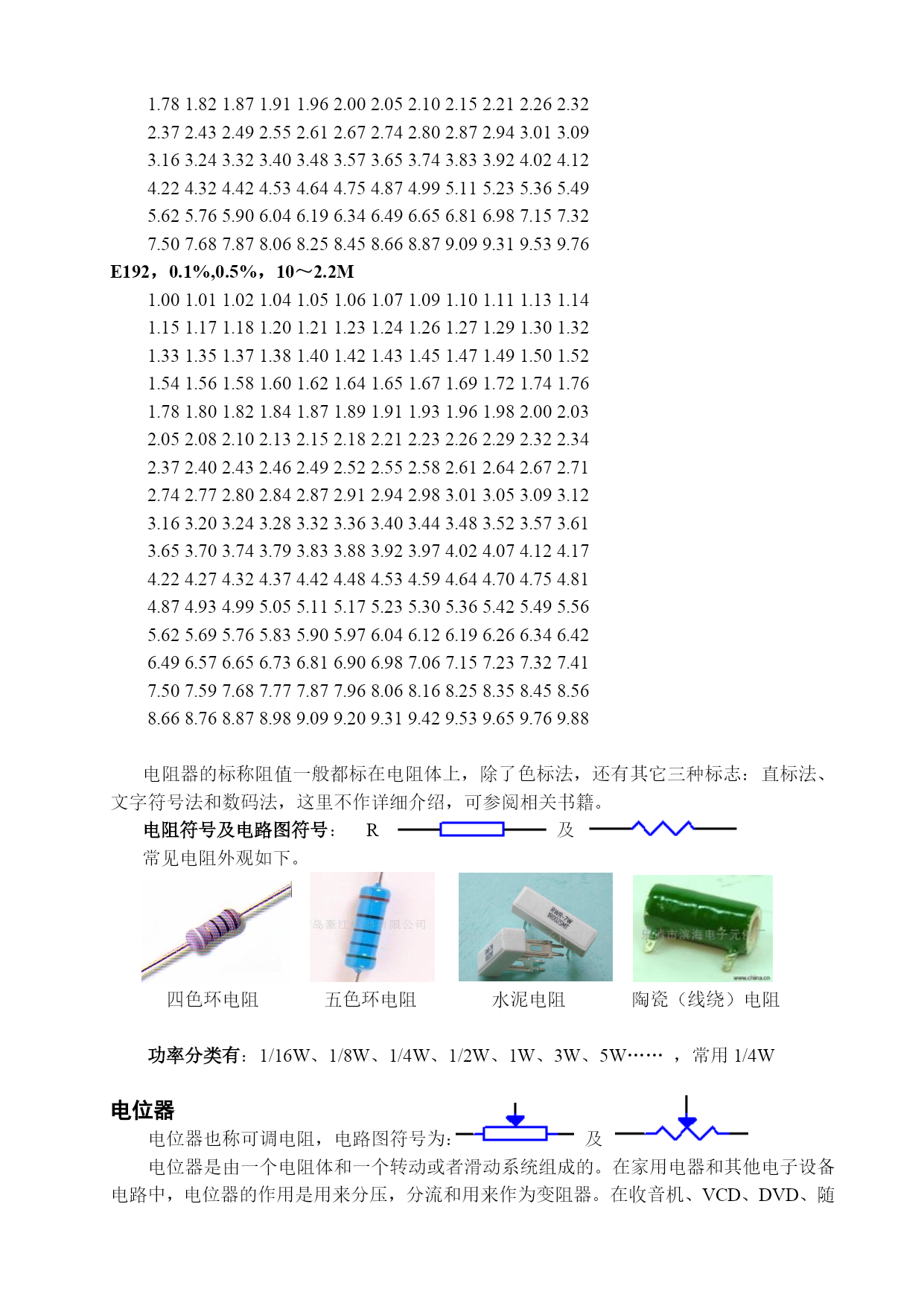

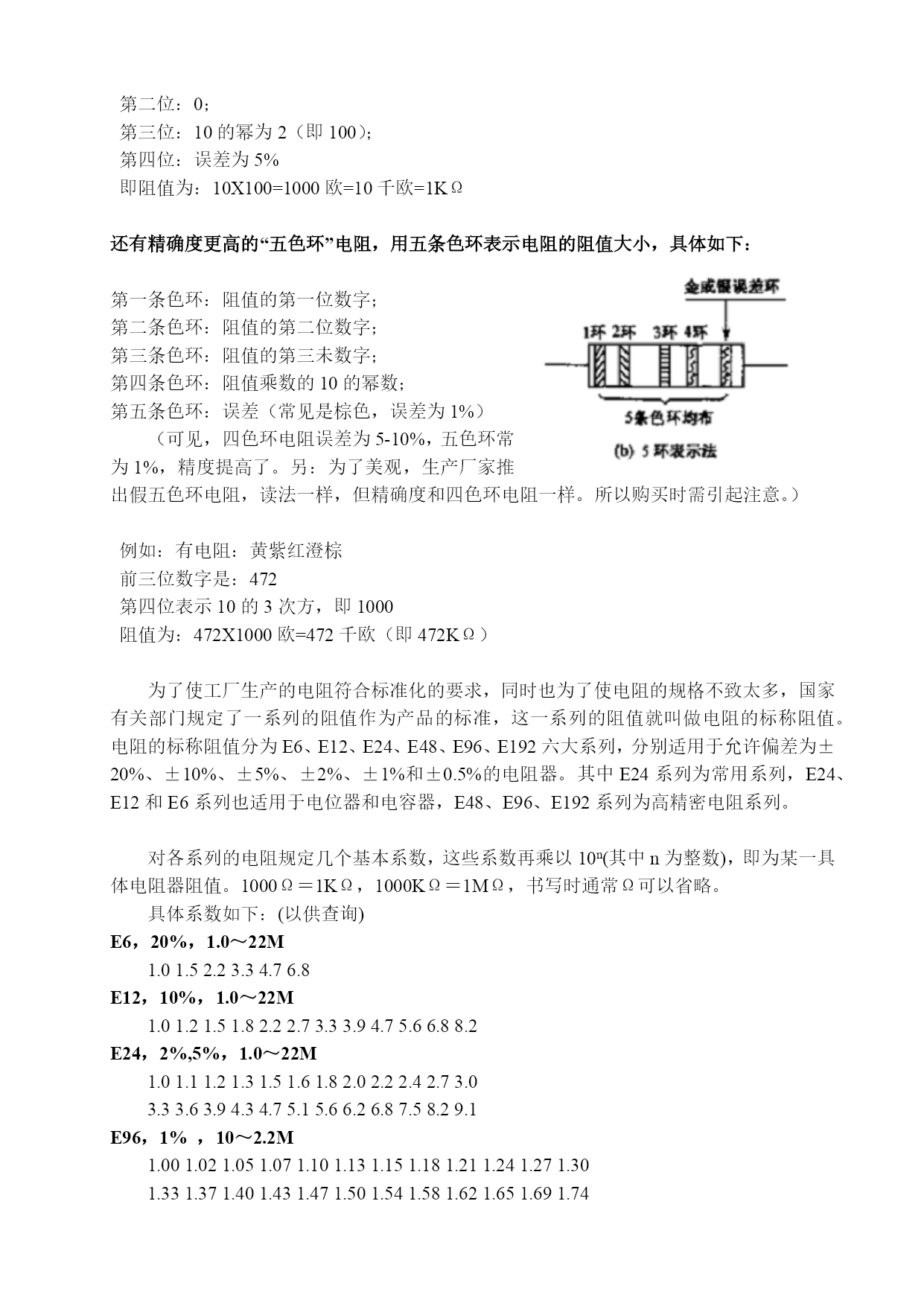

第一节常见电子元件识别电阻电阻、电容可以说是电子设备中最常用的零件。电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多，因为它成本低廉。金属膜电阻精度要高些，使用在要求较高的设备上。水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。按功能分类还有光敏电阻、压敏电阻、温敏电阻等等。小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。电阻阻值的单位是欧姆，符号Ω。色环电阻分为四色环和五色环，四色环就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字，如下：黑0棕1红2橙3黄4绿5蓝6紫7灰8白9金、银表示误差颜色有效数字倍率允许偏差%黑0100棕1101±1红2102±2橙3103黄4104绿5105±0.5蓝6106±0.25紫7107±0.1灰8108白9109+50-20金10-1±5银10-2±10无色±20四色环电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。例如：电阻色环：棕黑红金第一位：1；第二位：0；第三位：10的幂为2（即100）；第四位：误差为5%即阻值为：10X100=1000欧=10千欧=1KΩ还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了。另：为了美观，生产厂家推出假五色环电阻，读法一样，但精确度和四色环电阻一样。所以购买时需引起注意。）例如：有电阻：黄紫红澄棕前三位数字是：472第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472KΩ）为了使工厂生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多，国家有关部门规定了一系列的阻值作为产品的标准，这一系列的阻值就叫做电阻的标称阻值。电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。其中E24系列为常用系列，E24、E12和E6系列也适用于电位器和电容器，E48、E96、E192系列为高精密电阻系列。对各系列的电阻规定几个基本系数，这些系数再乘以10n(其中n为整数)，即为某一具体电阻器阻值。1000Ω＝1KΩ，1000KΩ＝1MΩ，书写时通常Ω可以省略。具体系数如下：(以供查询)E6，20%，1.0～22M1.01.52.23.34.76.8E12，10%，1.0～22M1.01.21.51.82.22.73.33.94.75.66.88.2E24，2%,5%，1.0～22M1.01.11.21.31.51.61.82.02.22.42.73.03.33.63.94.34.75.15.66.26.87.58.29.1E96，1%，10～2.2M1.001.021.051.071.101.131.151.181.211.241.271.301.331.371.401.431.471.501.541.581.621.651.691.741.781.821.871.911.962.002.052.102.152.212.262.322.372.432.492.552.612.672.742.802.872.943.013.093.163.243.323.403.483.573.653.743.833.924.024.124.224.324.424.534.644.754.874.995.115.235.365.495.625.765.906.046.196.346.496.656.816.987.157.327.507.687.878.068.258.458.668.879.099.319.539.76E192，0.1%,0.5%，10～2.2M1.001.011.021.041.051.061.071.091.101.111.131.141.151.171.181.201.211.231.241.261.271.291.301.321.331.351.371.381.401.421.431.451.471.491.501.521.541.561.581.601.621.641.651.671.691.721.741.761.781.801.821.841.871.891.911.931.961.9
