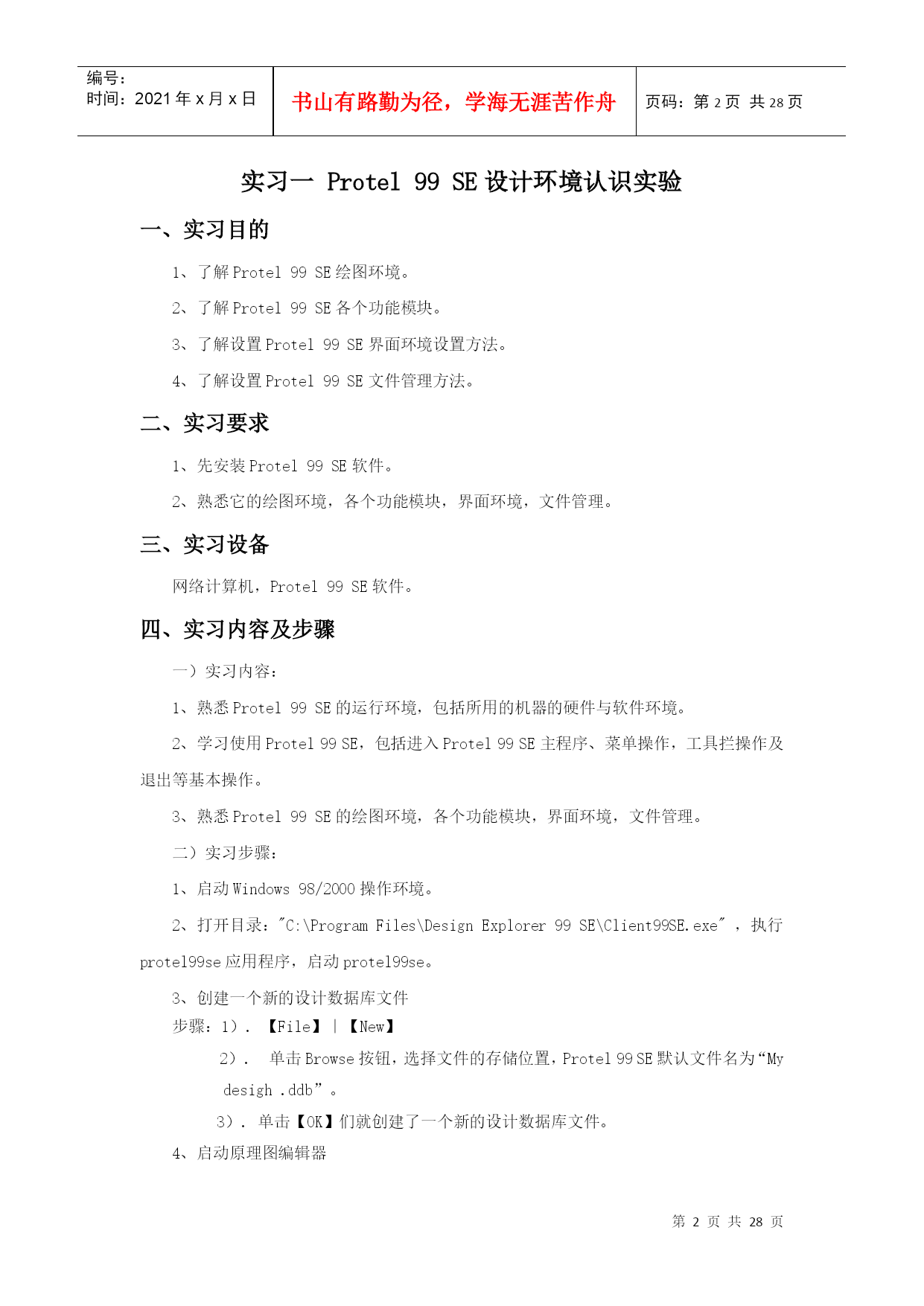

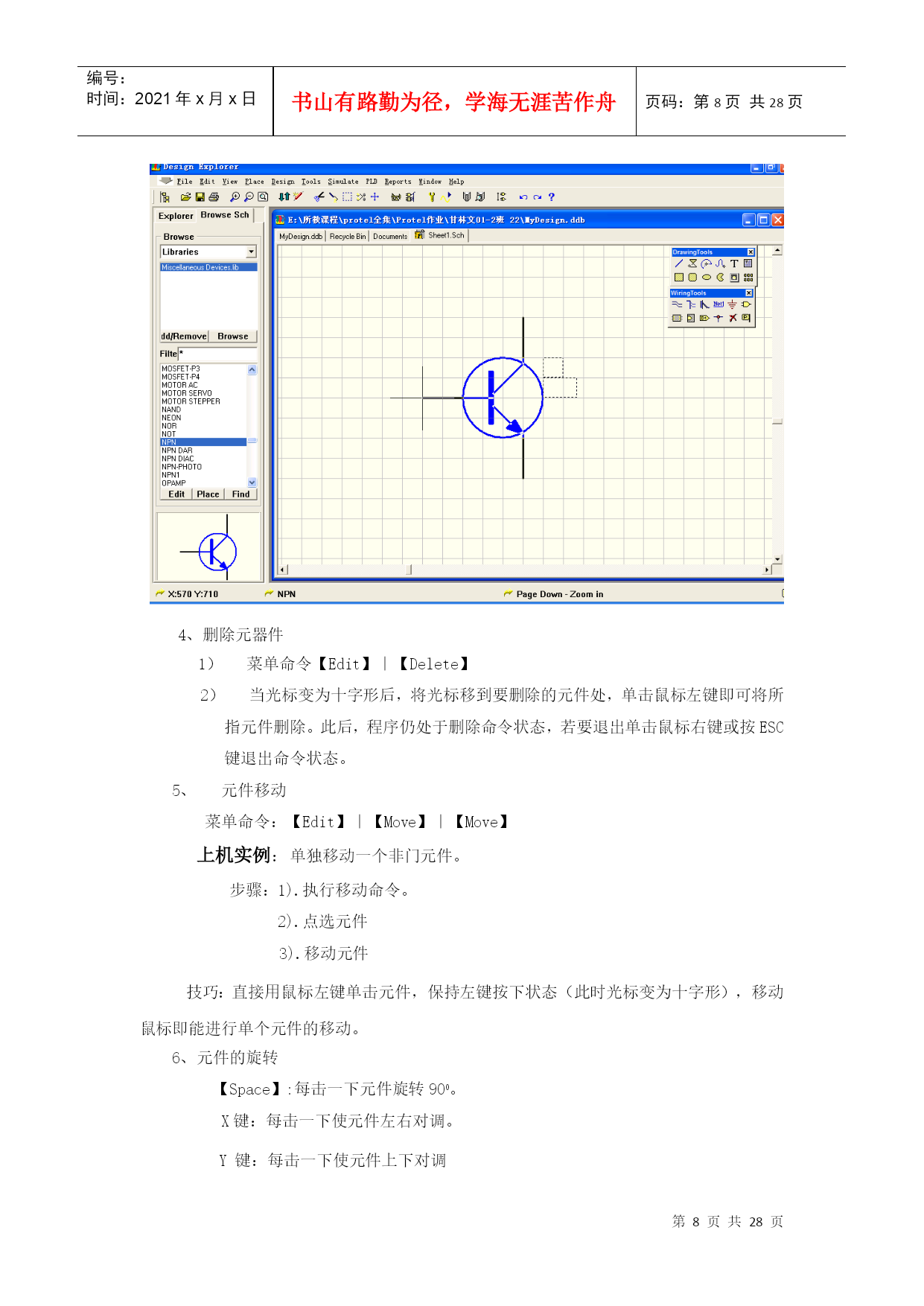

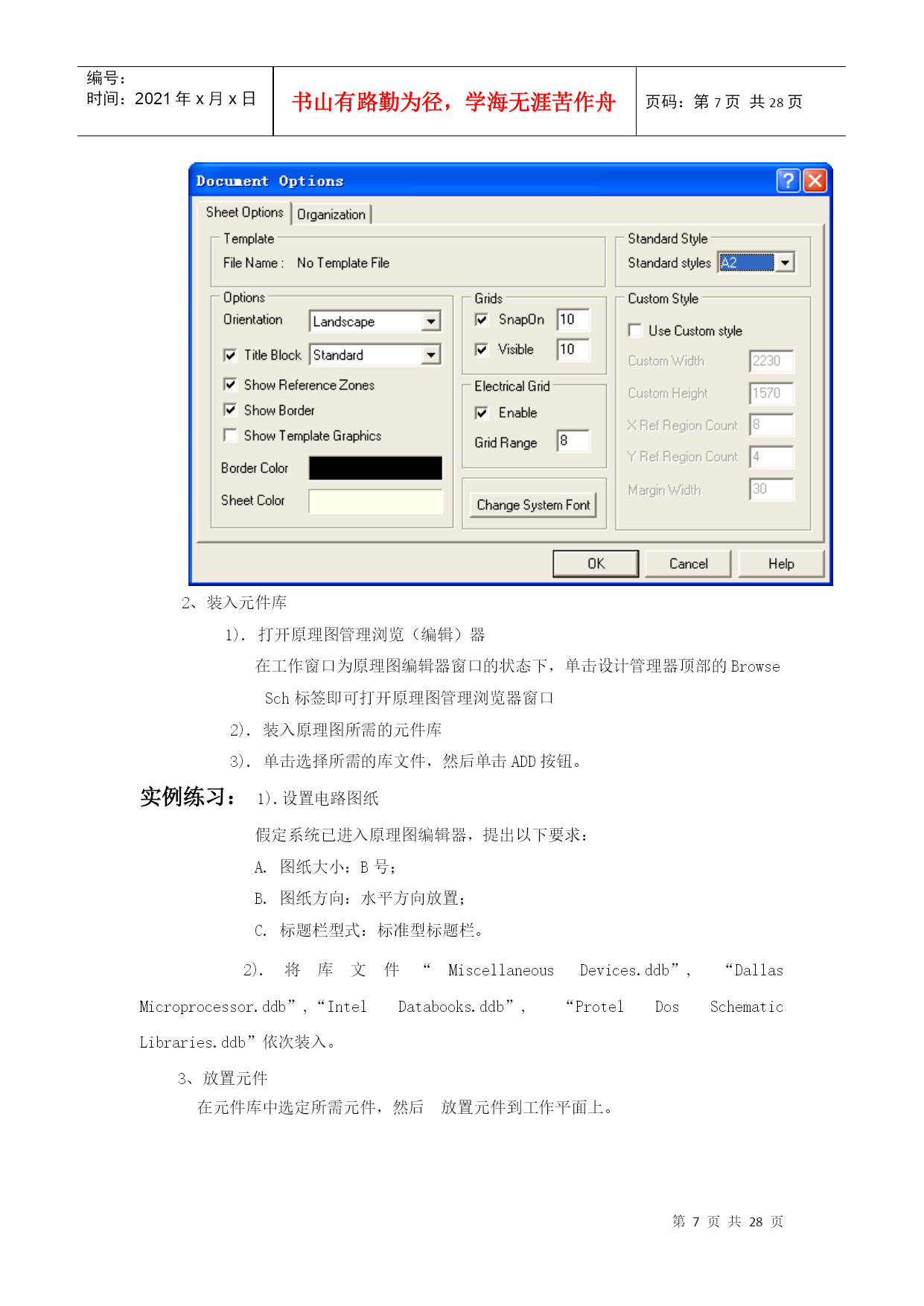

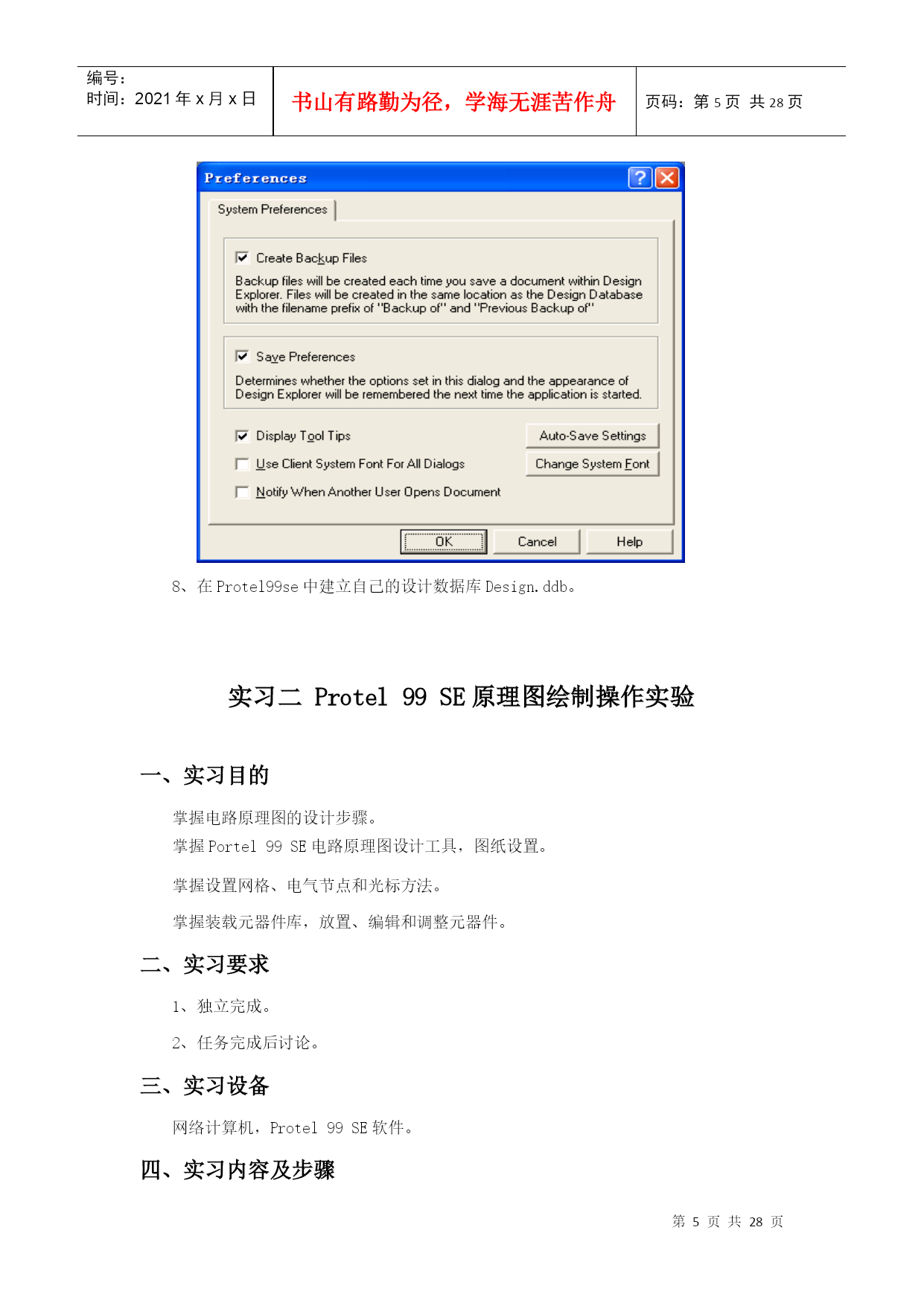

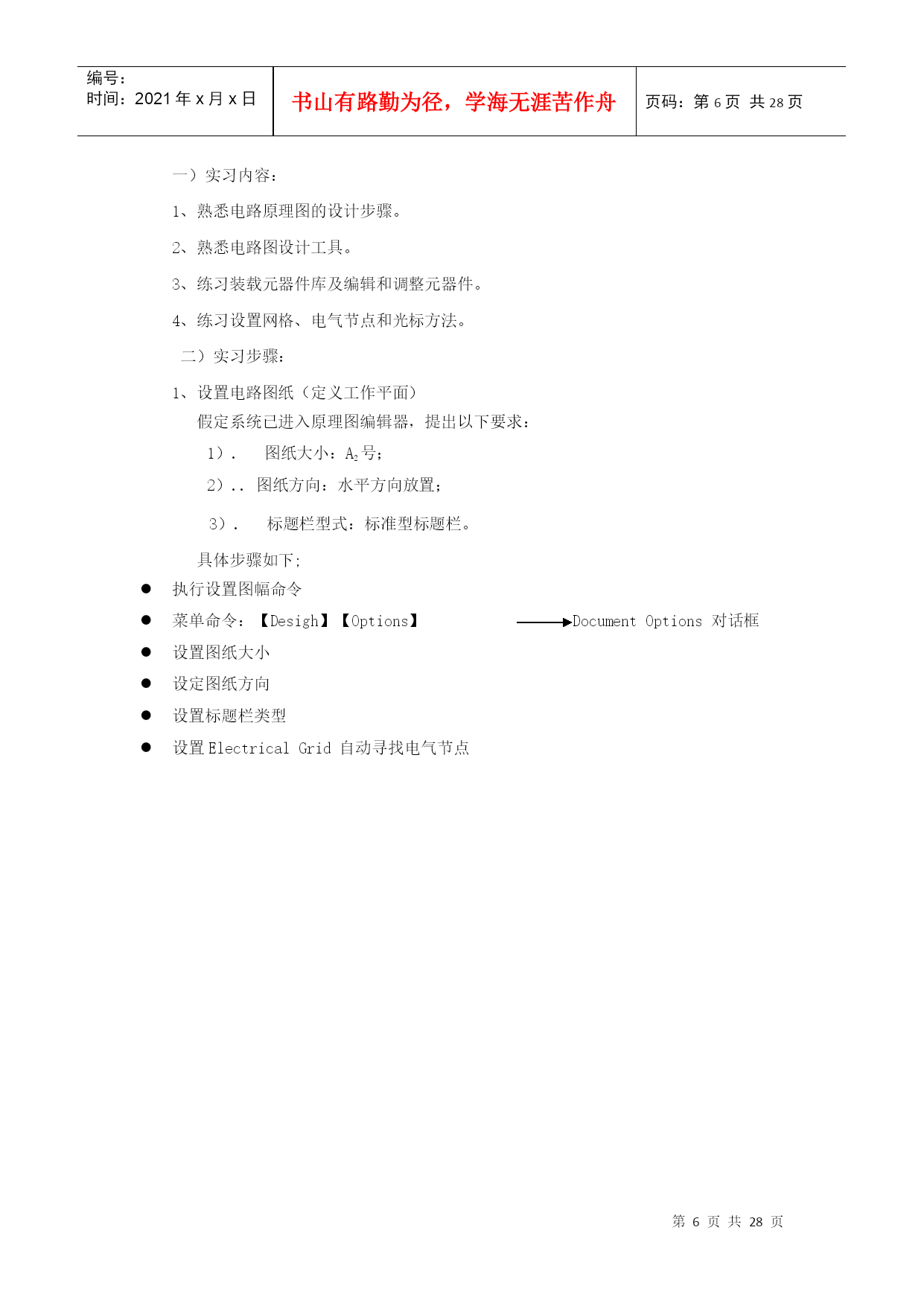

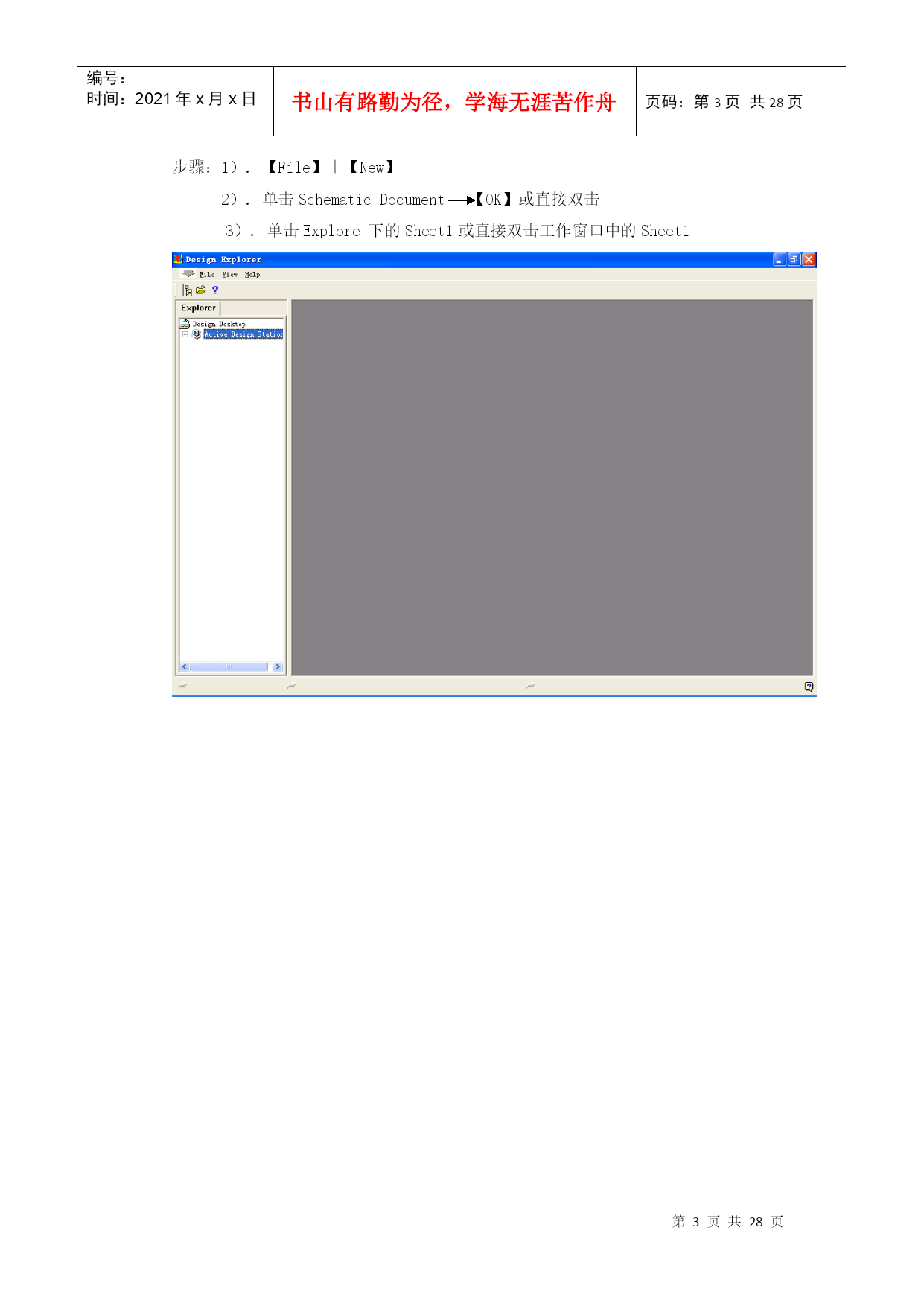

PAGE硬件实习指导书指导组编xxx工学院计算机工程系目录Protel学习指导书12．硬件设计实习指导书193.成绩评定及实习报告要求21编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE26页共NUMPAGES28页第PAGE\*MERGEFORMAT26页共NUMPAGES\*MERGEFORMAT28页《Protel实习指导书》目录TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc83519608"实习一Protel99SE设计环境认识实验PAGEREF_Toc83519608\h2HYPERLINK\l"_Toc83519609"实习二Protel99SE原理图绘制操作实验PAGEREF_Toc83519609\h4HYPERLINK\l"_Toc83519610"实习三设计一张Protel99SE电路原理图实验PAGEREF_Toc83519610\h10HYPERLINK\l"_Toc83519611"实习四电气规则检验和生成报表实验PAGEREF_Toc83519611\h11HYPERLINK\l"_Toc83519612"实习五Protel99SE印制电路板图绘制操作实验PAGEREF_Toc83519612\h15HYPERLINK\l"_Toc83519613"实习六Protel99SE综合设计实验PAGEREF_Toc83519613\h17实习一Protel99SE设计环境认识实验一、实习目的1、了解Protel99SE绘图环境。2、了解Protel99SE各个功能模块。3、了解设置Protel99SE界面环境设置方法。4、了解设置Protel99SE文件管理方法。二、实习要求1、先安装Protel99SE软件。2、熟悉它的绘图环境，各个功能模块，界面环境，文件管理。三、实习设备网络计算机，Protel99SE软件。四、实习内容及步骤一）实习内容：1、熟悉Protel99SE的运行环境，包括所用的机器的硬件与软件环境。2、学习使用Protel99SE，包括进入Protel99SE主程序、菜单操作，工具拦操作及退出等基本操作。3、熟悉Protel99SE的绘图环境，各个功能模块，界面环境，文件管理。二）实习步骤：1、启动Windows98/2000操作环境。2、打开目录："C:\ProgramFiles\DesignExplorer99SE\Client99SE.exe"，执行protel99se应用程序，启动protel99se。3、创建一个新的设计数据库文件步骤：1）.【File】｜【New】2）.单击Browse按钮，选择文件的存储位置，Protel99SE默认文件名为“Mydesigh.ddb”。3）.单击【OK】们就创建了一个新的设计数据库文件。4、启动原理图编辑器步骤：1）.【File】｜【New】2）.单击SchematicDocument【OK】或直接双击3）.单击Explore下的Sheet1或直接双击工作窗口中的Sheet15、启动印制电路板编辑器步骤：1）.【File】｜【New】2）.单击PCBDocument图标【OK】或直接双击。6、不同编辑器之间的切换方法：用鼠标单击标签或者先建立相应的文件，然后双击该文件可以打开相应的编辑器。7、设置Protel99se的界面环境1）.更改屏幕分辨率2）.界面字体设置8、在Protel99se中建立自己的设计数据库Design.ddb。实习二Protel99SE原理图绘制操作实验一、实习目的掌握电路原理图的设计步骤。掌握Portel99SE电路原理图设计工具，图纸设置。掌握设置网格、电气节点和光标方法。掌握装载元器件库，放置、编辑和调整元器件。二、实习要求1、独立完成。2、任务完成后讨论。三、实习设备网络计算机，Protel99SE软件。四、实习内容及步骤一）实习内容：1、熟悉电路原理图的设计步骤。2、熟悉电路图设计工具。3、练习装载元器件库及编辑和调整元器件。4、练习设置网格、电气节点和光标方法。二）实习步骤：1、设置电路图纸（定义工作平面）假定系统已进入原理图编辑器，提出以下要求：1）.图纸大小：A2号；2）..图纸方向：水平方向放置；3）.标题栏型式：标准型标题栏。具体步骤如下;执行设置图幅命令菜单命令：【Desigh】【O
