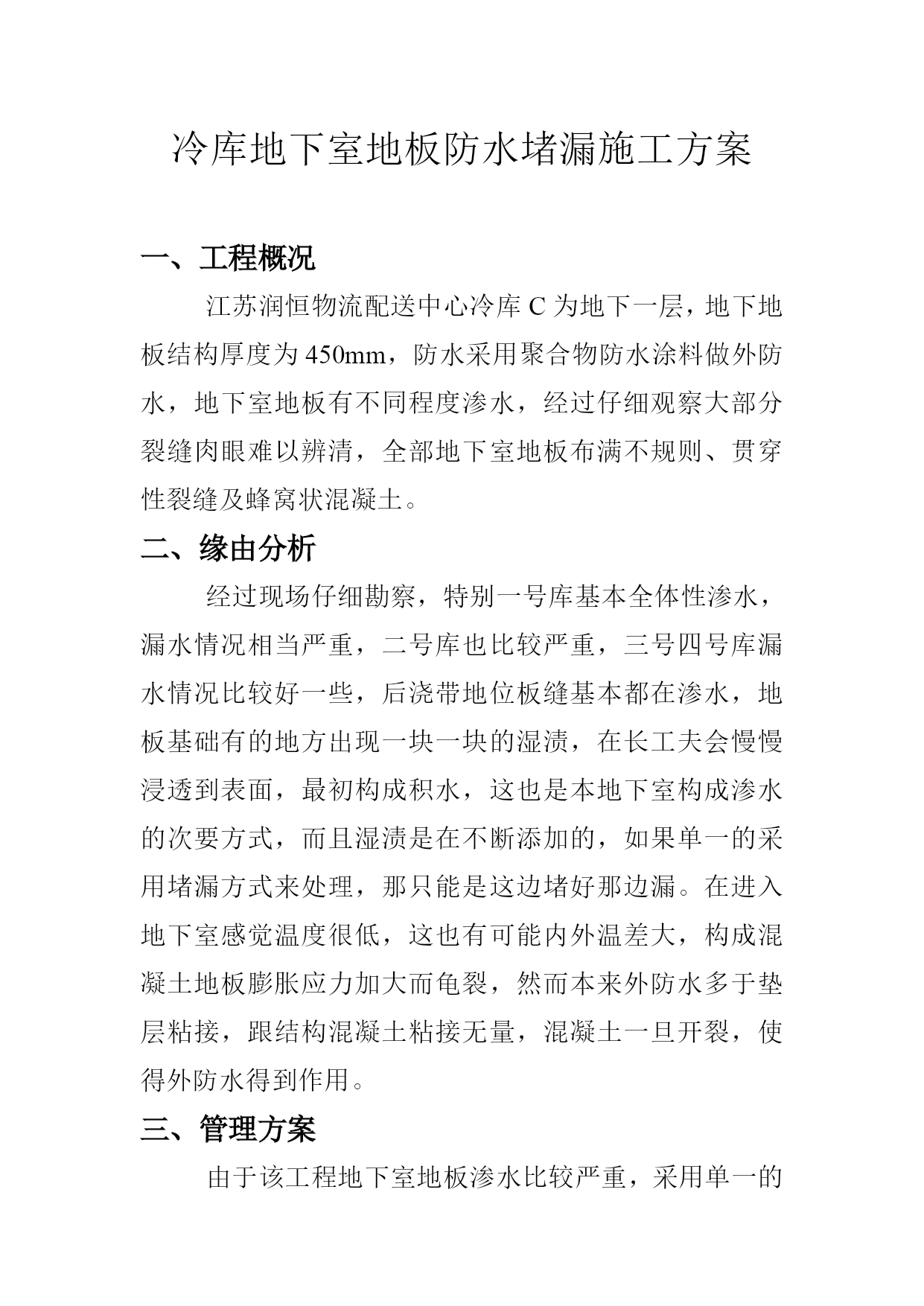

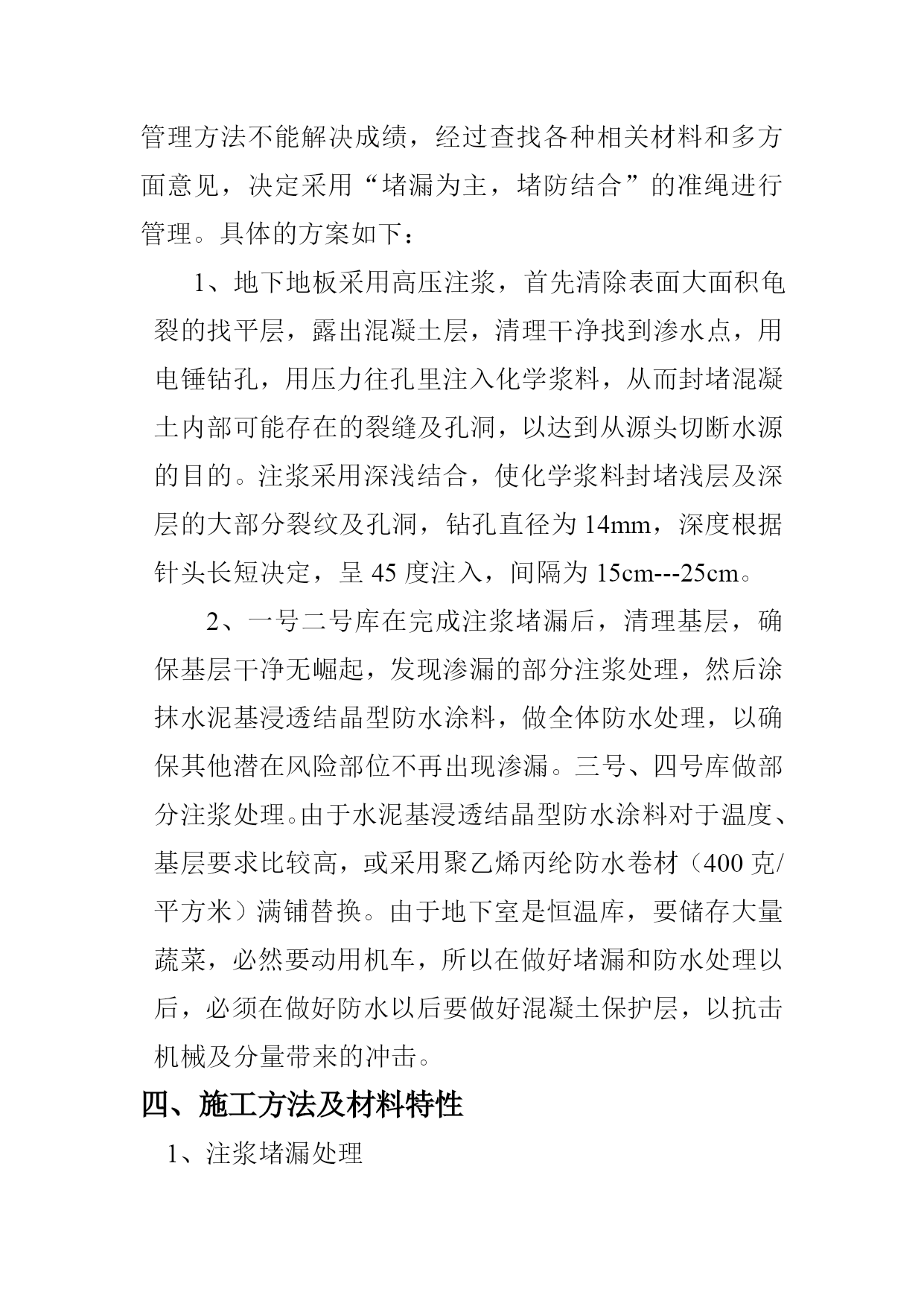

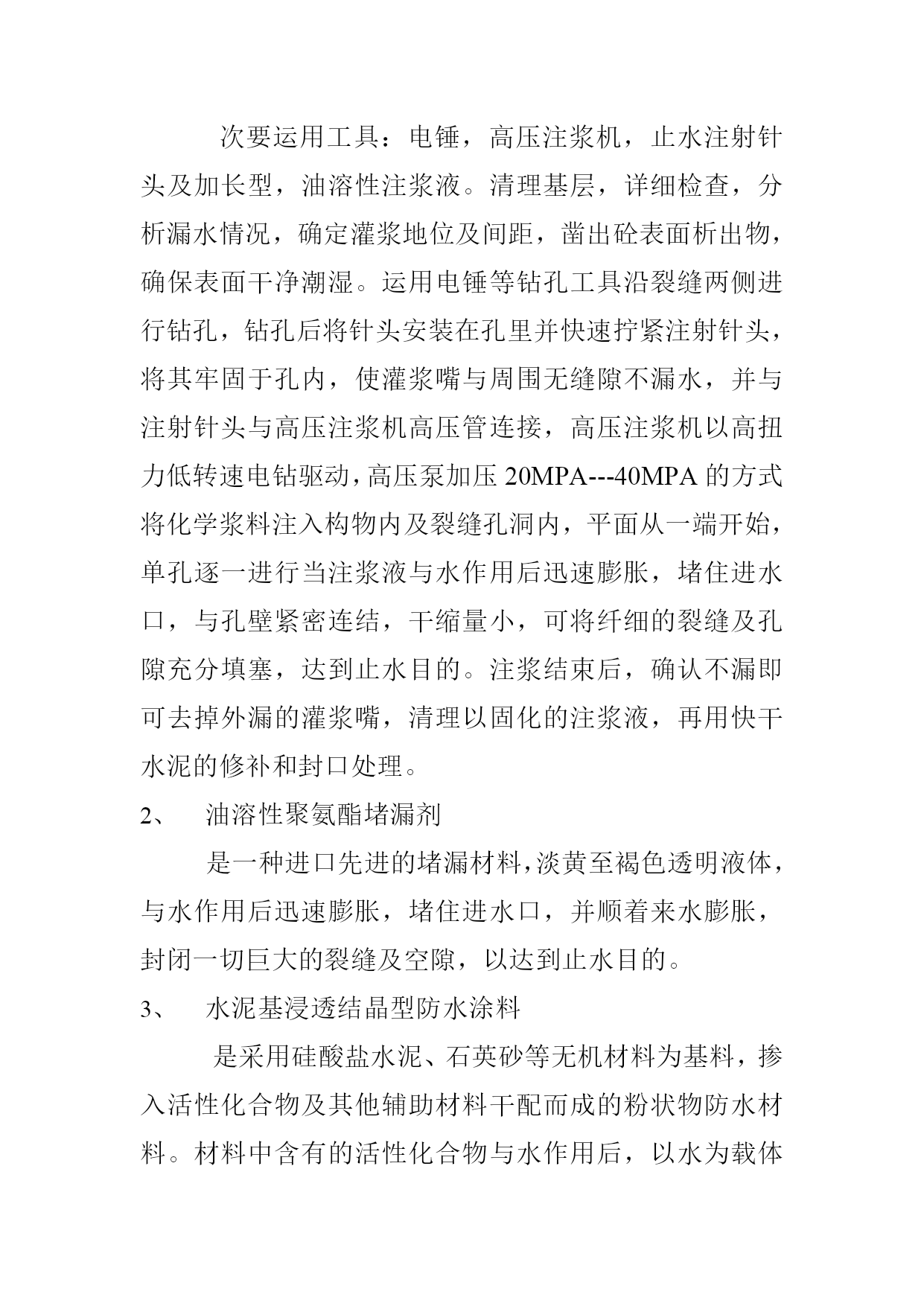

冷库地下室地板防水堵漏施工方案一、工程概况江苏润恒物流配送中心冷库C为地下一层，地下地板结构厚度为450mm，防水采用聚合物防水涂料做外防水，地下室地板有不同程度渗水，经过仔细观察大部分裂缝肉眼难以辨清，全部地下室地板布满不规则、贯穿性裂缝及蜂窝状混凝土。二、缘由分析经过现场仔细勘察，特别一号库基本全体性渗水，漏水情况相当严重，二号库也比较严重，三号四号库漏水情况比较好一些，后浇带地位板缝基本都在渗水，地板基础有的地方出现一块一块的湿渍，在长工夫会慢慢浸透到表面，最初构成积水，这也是本地下室构成渗水的次要方式，而且湿渍是在不断添加的，如果单一的采用堵漏方式来处理，那只能是这边堵好那边漏。在进入地下室感觉温度很低，这也有可能内外温差大，构成混凝土地板膨胀应力加大而龟裂，然而本来外防水多于垫层粘接，跟结构混凝土粘接无量，混凝土一旦开裂，使得外防水得到作用。三、管理方案由于该工程地下室地板渗水比较严重，采用单一的管理方法不能解决成绩，经过查找各种相关材料和多方面意见，决定采用“堵漏为主，堵防结合”的准绳进行管理。具体的方案如下：1、地下地板采用高压注浆，首先清除表面大面积龟裂的找平层，露出混凝土层，清理干净找到渗水点，用电锤钻孔，用压力往孔里注入化学浆料，从而封堵混凝土内部可能存在的裂缝及孔洞，以达到从源头切断水源的目的。注浆采用深浅结合，使化学浆料封堵浅层及深层的大部分裂纹及孔洞，钻孔直径为14mm，深度根据针头长短决定，呈45度注入，间隔为15cm---25cm。2、一号二号库在完成注浆堵漏后，清理基层，确保基层干净无崛起，发现渗漏的部分注浆处理，然后涂抹水泥基浸透结晶型防水涂料，做全体防水处理，以确保其他潜在风险部位不再出现渗漏。三号、四号库做部分注浆处理。由于水泥基浸透结晶型防水涂料对于温度、基层要求比较高，或采用聚乙烯丙纶防水卷材（400克/平方米）满铺替换。由于地下室是恒温库，要储存大量蔬菜，必然要动用机车，所以在做好堵漏和防水处理以后，必须在做好防水以后要做好混凝土保护层，以抗击机械及分量带来的冲击。四、施工方法及材料特性1、注浆堵漏处理次要运用工具：电锤，高压注浆机，止水注射针头及加长型，油溶性注浆液。清理基层，详细检查，分析漏水情况，确定灌浆地位及间距，凿出砼表面析出物，确保表面干净潮湿。运用电锤等钻孔工具沿裂缝两侧进行钻孔，钻孔后将针头安装在孔里并快速拧紧注射针头，将其牢固于孔内，使灌浆嘴与周围无缝隙不漏水，并与注射针头与高压注浆机高压管连接，高压注浆机以高扭力低转速电钻驱动，高压泵加压20MPA---40MPA的方式将化学浆料注入构物内及裂缝孔洞内，平面从一端开始，单孔逐一进行当注浆液与水作用后迅速膨胀，堵住进水口，与孔壁紧密连结，干缩量小，可将纤细的裂缝及孔隙充分填塞，达到止水目的。注浆结束后，确认不漏即可去掉外漏的灌浆嘴，清理以固化的注浆液，再用快干水泥的修补和封口处理。油溶性聚氨酯堵漏剂是一种进口先进的堵漏材料，淡黄至褐色透明液体，与水作用后迅速膨胀，堵住进水口，并顺着来水膨胀，封闭一切巨大的裂缝及空隙，以达到止水目的。水泥基浸透结晶型防水涂料是采用硅酸盐水泥、石英砂等无机材料为基料，掺入活性化合物及其他辅助材料干配而成的粉状物防水材料。材料中含有的活性化合物与水作用后，以水为载体向混凝土内部结构的孔隙进行浸透，浸透到砼内部的孔隙中的活性化合物与混凝土中的游离氧化钙交互反应生成不溶于水的枝蔓状纤维结晶物（硫铝酸钙）。结晶物在结构孔缝中吸水膨胀，由疏至密，使混凝土结构表层向纵深逐渐构成一个致密的抗渗区域，大大进步了结构全体的抗渗能力。用C型防水涂料施工的防水涂层中由于水化空间和C-S-H凝胶的约束，构成大量的凝胶状结晶，在涂层中起到密实抗渗作用，在正常气温下，随着工夫（通常是14~28天）的发展，结晶量也在提增。防水涂层中的凝胶状结晶和深化混凝土结构内部的浸透结晶都进步了混凝土结构的密实度，即加强了混凝土结构的抗渗能力。由于水泥的水化反应是一个不完全的反应过程，在不失水的形状下，多年以后反应仍有进行，而在后期的水化反应过程中，一样能继续催化活性化合物而生成结晶，因而，混凝土结构即使被水再次穿透或局部受损开裂（裂缝小于0.4mm），在结晶的作用下能自行修补愈合，具有多次抗渗的能力，从本质上改善了普通混凝土结构体积的不不变带来的再次裂渗。本材料能长工夫承受强水压，在厚50mm，抗压强度为13.8Mpa的混凝土试件上涂刷两层该材料，最少可承受123.4m的水压（1.2Mpa）。所构成的结晶体不会产生老化，晶体结构多年以后遇水仍然能激活水泥而产生新的晶体，晶体将继续密实、密封或再密封小于0.4mm的裂缝或孔隙，完成自我修复的过程。聚乙烯丙纶复合防水卷材聚乙烯丙纶复合防
