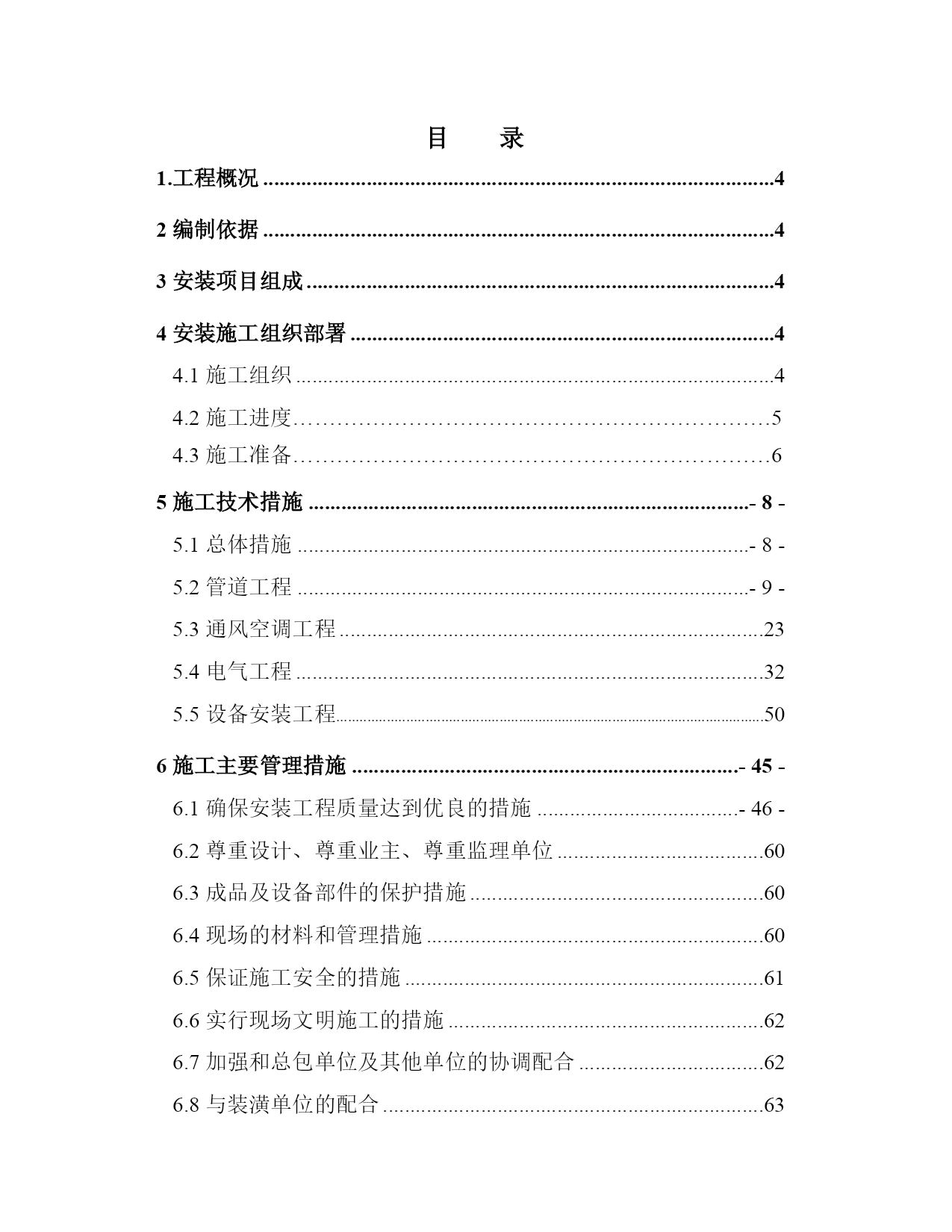

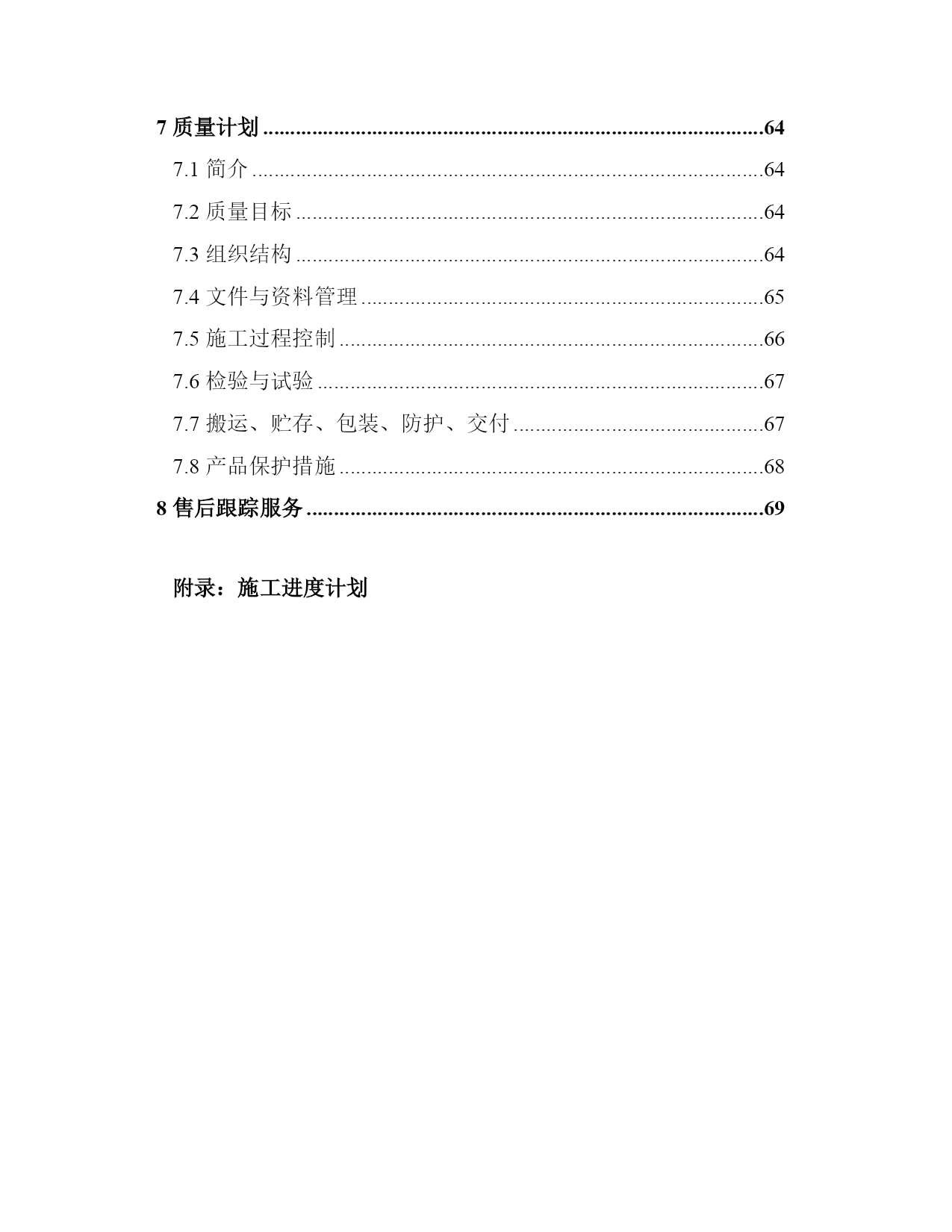

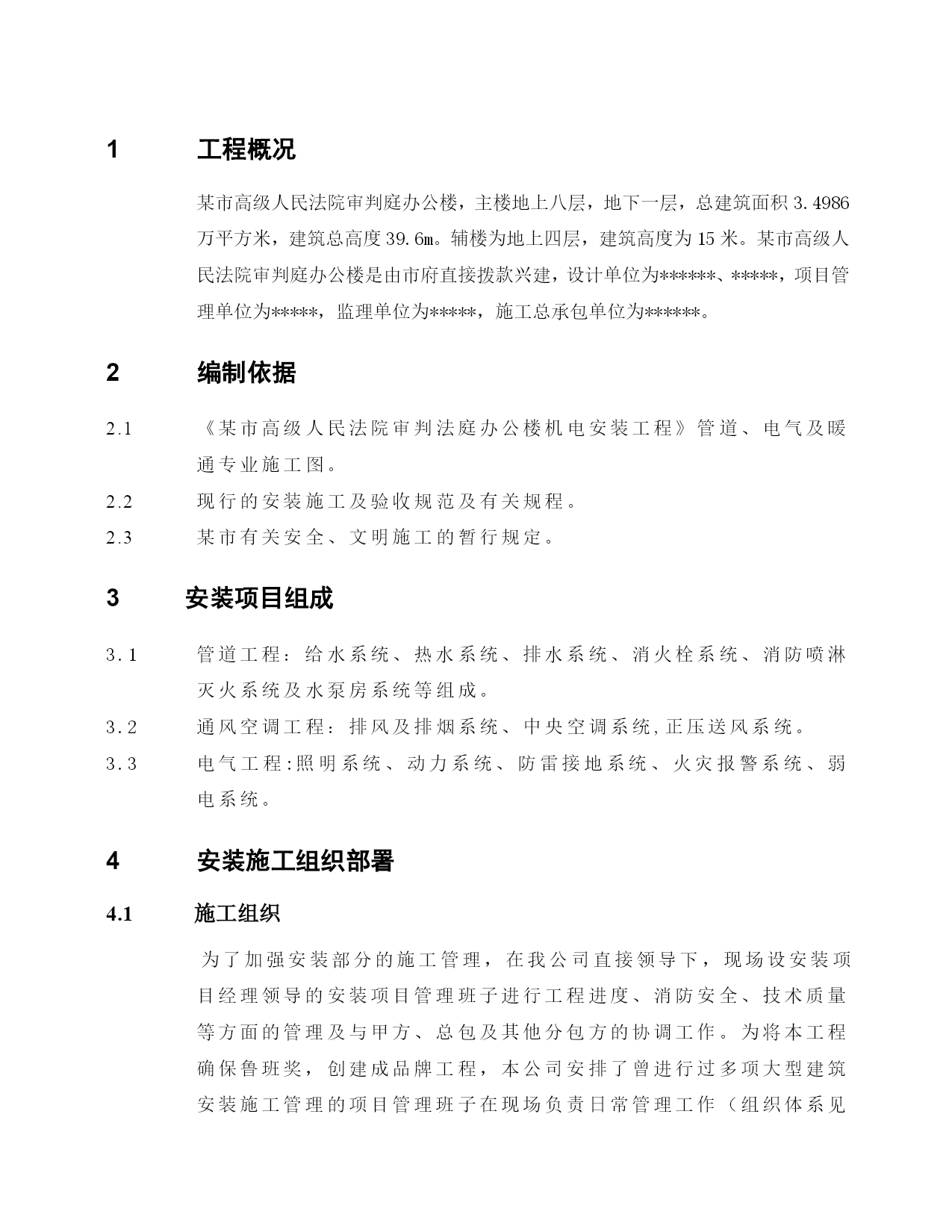

某市高级人民法院审判法庭办公楼机电安装施工组织设计***********目录TOC\o"1-3"1.工程概况PAGEREF_Toc455381035\h42编制依据PAGEREF_Toc455381036\h43安装项目组成PAGEREF_Toc455381037\h44安装施工组织部署PAGEREF_Toc455381038\h44.1施工组织PAGEREF_Toc455381039\h44.2施工进度…………………………………………………………54.3施工准备…………………………………………………………65施工技术措施PAGEREF_Toc455381041\h-8-5.1总体措施PAGEREF_Toc455381042\h-8-5.2管道工程PAGEREF_Toc455381043\h-9-5.3通风空调工程235.4电气工程325.5设备安装工程506施工主要管理措施PAGEREF_Toc455381048\h-45-6.1确保安装工程质量达到优良的措施PAGEREF_Toc455381049\h-46-6.2尊重设计、尊重业主、尊重监理单位606.3成品及设备部件的保护措施606.4现场的材料和管理措施606.5保证施工安全的措施616.6实行现场文明施工的措施626.7加强和总包单位及其他单位的协调配合626.8与装潢单位的配合637质量计划647.1简介647.2质量目标647.3组织结构647.4文件与资料管理657.5施工过程控制667.6检验与试验677.7搬运、贮存、包装、防护、交付677.8产品保护措施688售后跟踪服务69附录：施工进度计划1工程概况某市高级人民法院审判庭办公楼，主楼地上八层，地下一层，总建筑面积3.4986万平方米，建筑总高度39.6m。辅楼为地上四层，建筑高度为15米。某市高级人民法院审判庭办公楼是由市府直接拨款兴建，设计单位为******、*****，项目管理单位为*****，监理单位为*****，施工总承包单位为******。2编制依据《某市高级人民法院审判法庭办公楼机电安装工程》管道、电气及暖通专业施工图。现行的安装施工及验收规范及有关规程。某市有关安全、文明施工的暂行规定。3安装项目组成管道工程：给水系统、热水系统、排水系统、消火栓系统、消防喷淋灭火系统及水泵房系统等组成。通风空调工程：排风及排烟系统、中央空调系统,正压送风系统。电气工程:照明系统、动力系统、防雷接地系统、火灾报警系统、弱电系统。4安装施工组织部署4.1施工组织为了加强安装部分的施工管理，在我公司直接领导下，现场设安装项目经理领导的安装项目管理班子进行工程进度、消防安全、技术质量等方面的管理及与甲方、总包及其他分包方的协调工作。为将本工程确保鲁班奖，创建成品牌工程，本公司安排了曾进行过多项大型建筑安装施工管理的项目管理班子在现场负责日常管理工作（组织体系见下图：）。施工进度计划具体施工进度详见附录4.3施工准备垂直运输设备材料垂直运输。一般设备垂直运输用土建塔吊，大型设备如热泵机组等在吊运前要编制吊装施工方案，提前交与业主、监理、总包审核，经有关部门审批合格后方可实施，小件设备或材料等用室外电梯运输或井架运输。施工用电用水施工用电用水由总包统一安排，安装分公司根据总包在各楼层内设置的配电箱，自备分电箱以配电到各施工点。氧气、乙炔的供应为了搞好现场管理，在现场按要求设置氧气、乙炔间。根据施工计划采购氧气、乙炔，保证施工需求。氧气、乙炔间设专人看管并制定使用管理措施，严格管理，确保用气的安全。施工机具与材料准备为适应工程的特点，应按机具计划保证施工机械和专用工具的供应。机具交施工班组后，应妥善保管，定期维护保养。材料员应按施工员所做的施工分析，提前做好材料准备工作，保证及时供应合格的材料技术准备工作施工员应认真会审施工图及有关资料,请甲方组织召开设计交底会，以全面掌握设计人员的设计意图，并就将来施工中可能出现的问题向设计人员咨询清楚，并做好交底记录。施工员、施工班组应做好施工记录，保管好图纸和文件资料分公司经营科应及时准确地做出安装施工预算。施工员在施工前应对施工班组进行详细的施工技术交底。主要施工机具及测试仪器计划序号机具名称规格型号单位精度等级数量1交流弧焊机BX1-300台32交流弧焊机BX6-125台53乙炔瓶只24氧气瓶只45切割机Y90L-2台
