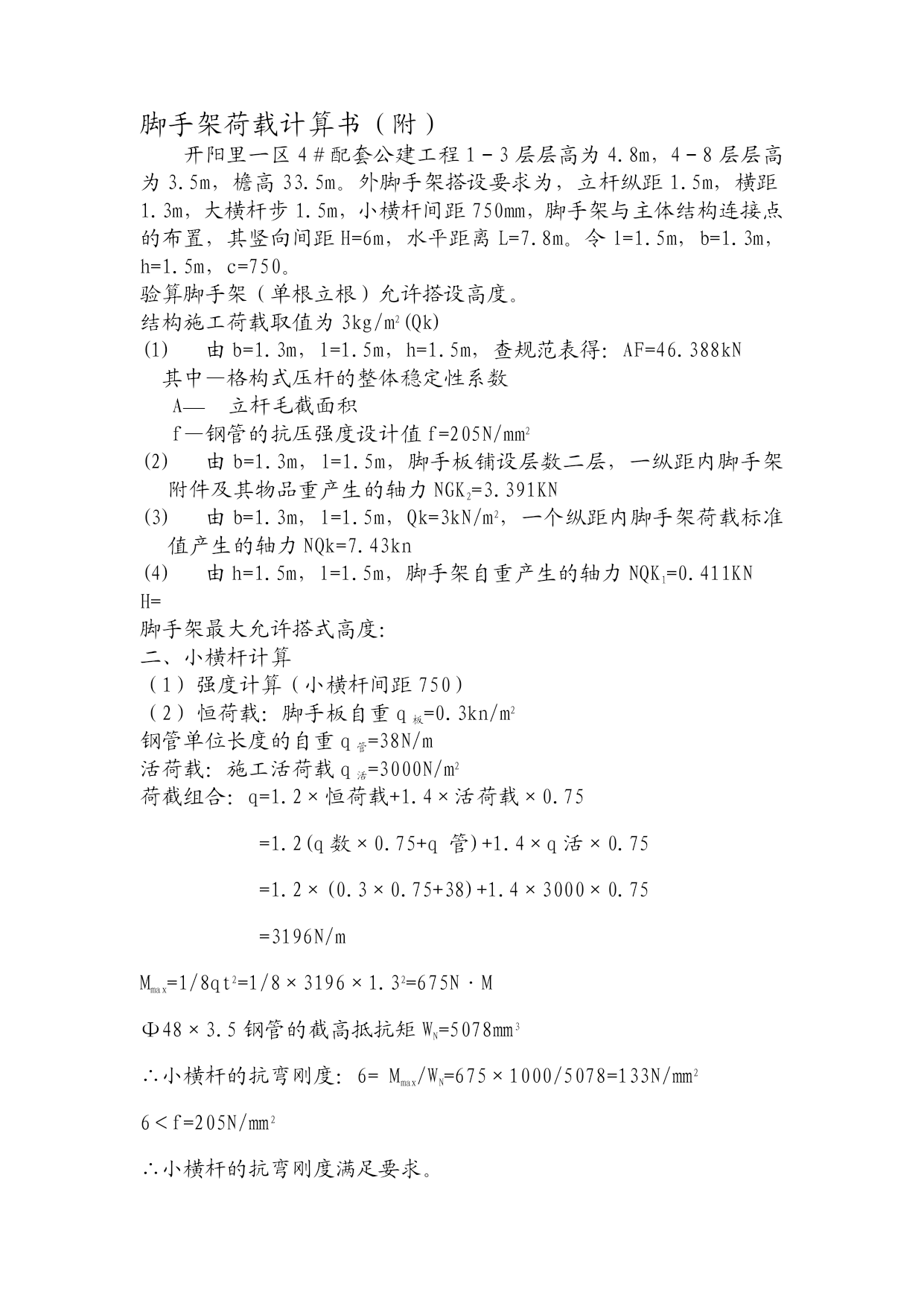

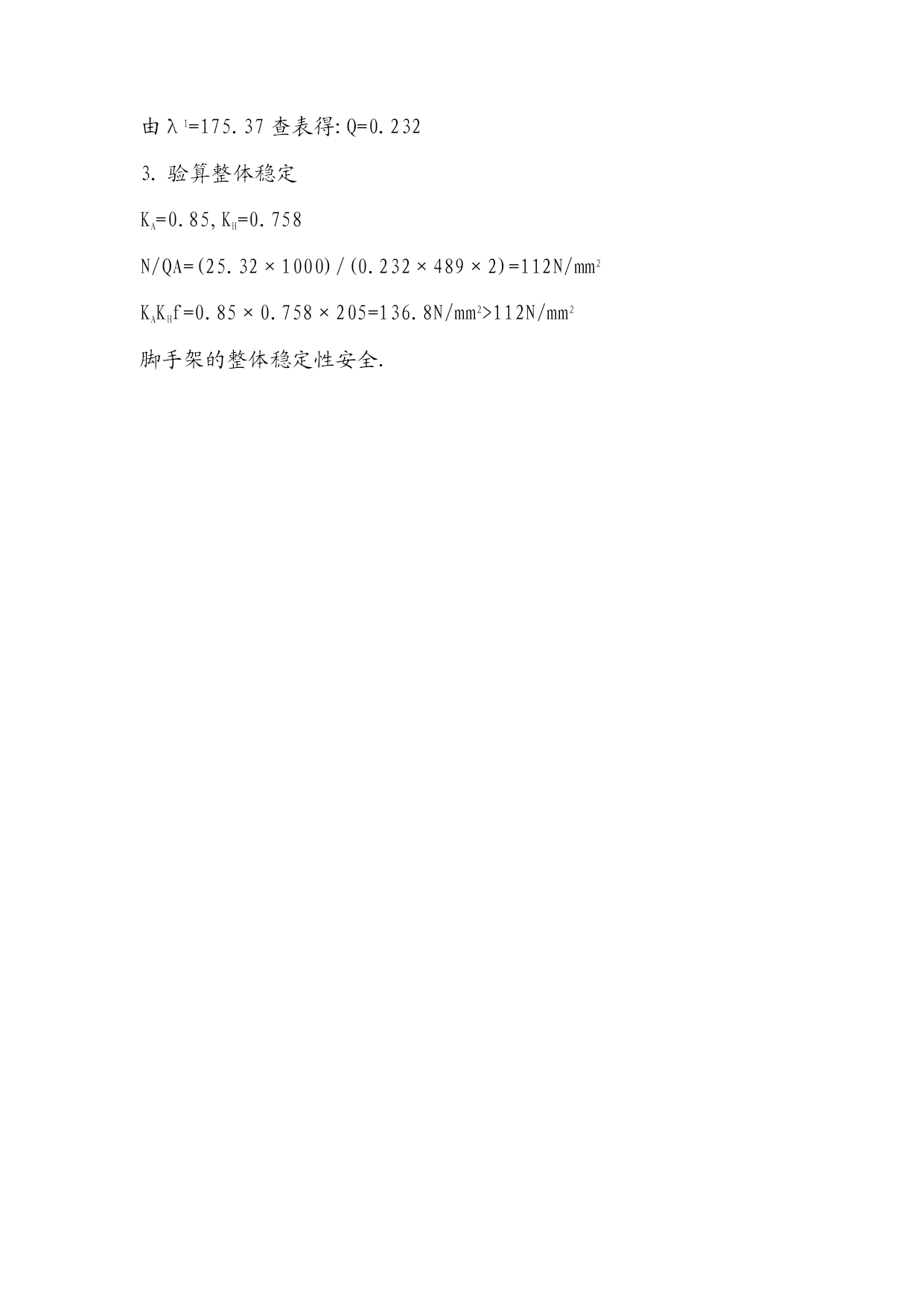

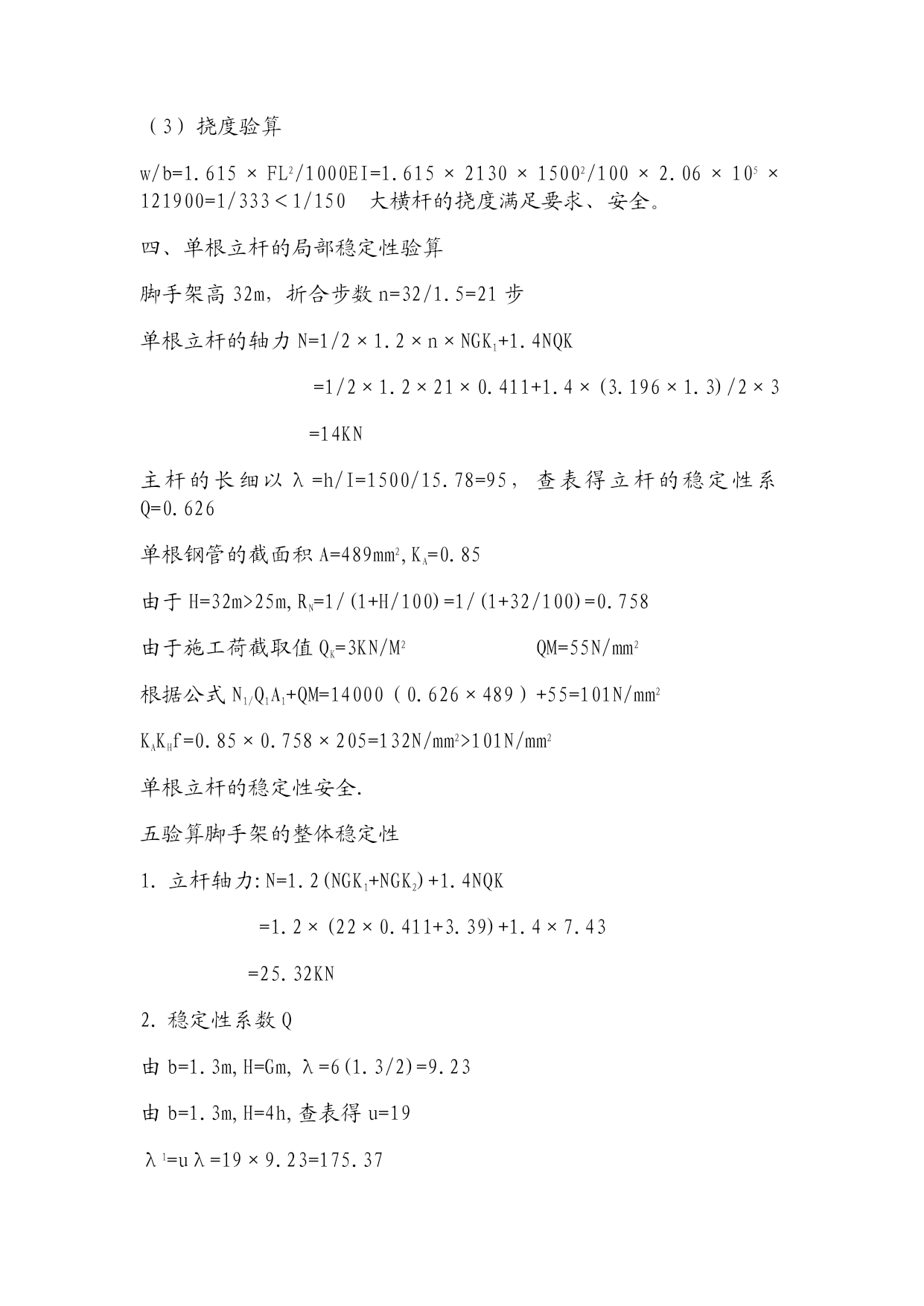

脚手架荷载计算书（附）开阳里一区4＃配套公建工程1－3层层高为4.8m，4－8层层高为3.5m，檐高33.5m。外脚手架搭设要求为，立杆纵距1.5m，横距1.3m，大横杆步1.5m，小横杆间距750mm，脚手架与主体结构连接点的布置，其竖向间距H=6m，水平距离L=7.8m。令l=1.5m，b=1.3m，h=1.5m，c=750。验算脚手架（单根立根）允许搭设高度。结构施工荷载取值为3kg/m2(Qk)由b=1.3m，l=1.5m，h=1.5m，查规范表得：AF=46.388kN其中—格构式压杆的整体稳定性系数立杆毛截面积f—钢管的抗压强度设计值f=205N/mm2由b=1.3m，l=1.5m，脚手板铺设层数二层，一纵距内脚手架附件及其物品重产生的轴力NGK2=3.391KN由b=1.3m，l=1.5m，Qk=3kN/m2，一个纵距内脚手架荷载标准值产生的轴力NQk=7.43kn由h=1.5m，l=1.5m，脚手架自重产生的轴力NQK1=0.411KNH=脚手架最大允许搭式高度：二、小横杆计算强度计算（小横杆间距750）恒荷载：脚手板自重q板=0.3kn/m2钢管单位长度的自重q管=38N/m活荷载：施工活荷载q活=3000N/m2荷截组合：q=1.2×恒荷载+1.4×活荷载×0.75=1.2(q数×0.75+q管)+1.4×q活×0.75=1.2×(0.3×0.75+38)+1.4×3000×0.75=3196N/mMmax=1/8qt2=1/8×3196×1.32=675N·MФ48×3.5钢管的截高抵抗矩WN=5078㎜3∴小横杆的抗弯刚度：6=Mmax/WN=675×1000/5078=133N/㎜26＜f=205N/㎜2∴小横杆的抗弯刚度满足要求。挠度验算w/b=1.615×FL2/1000EI=1.615×2130×15002/100×2.06×105×121900=1/333＜1/150大横杆的挠度满足要求、安全。四、单根立杆的局部稳定性验算脚手架高32m，折合步数n=32/1.5=21步单根立杆的轴力N=1/2×1.2×n×NGK1+1.4NQK=1/2×1.2×21×0.411+1.4×(3.196×1.3)/2×3=14KN主杆的长细以λ=h/I=1500/15.78=95，查表得立杆的稳定性系Q=0.626单根钢管的截面积A=489mm2,KA=0.85由于H=32m>25m,RN=1/(1+H/100)=1/(1+32/100)=0.758由于施工荷截取值QK=3KN/M2QM=55N/mm2根据公式N1/Q1A1+QM=14000（0.626×489）+55=101N/mm2KAKHf=0.85×0.758×205=132N/mm2>101N/mm2单根立杆的稳定性安全.五验算脚手架的整体稳定性立杆轴力:N=1.2(NGK1+NGK2)+1.4NQK=1.2×(22×0.411+3.39)+1.4×7.43=25.32KN稳定性系数Q由b=1.3m,H=Gm,λ=6(1.3/2)=9.23由b=1.3m,H=4h,查表得u=19λ1=uλ=19×9.23=175.37由λ1=175.37查表得:Q=0.232验算整体稳定KA=0.85,KH=0.758N/QA=(25.32×1000)/(0.232×489×2)=112N/mm2KAKHf=0.85×0.758×205=136.8N/mm2>112N/mm2脚手架的整体稳定性安全.
