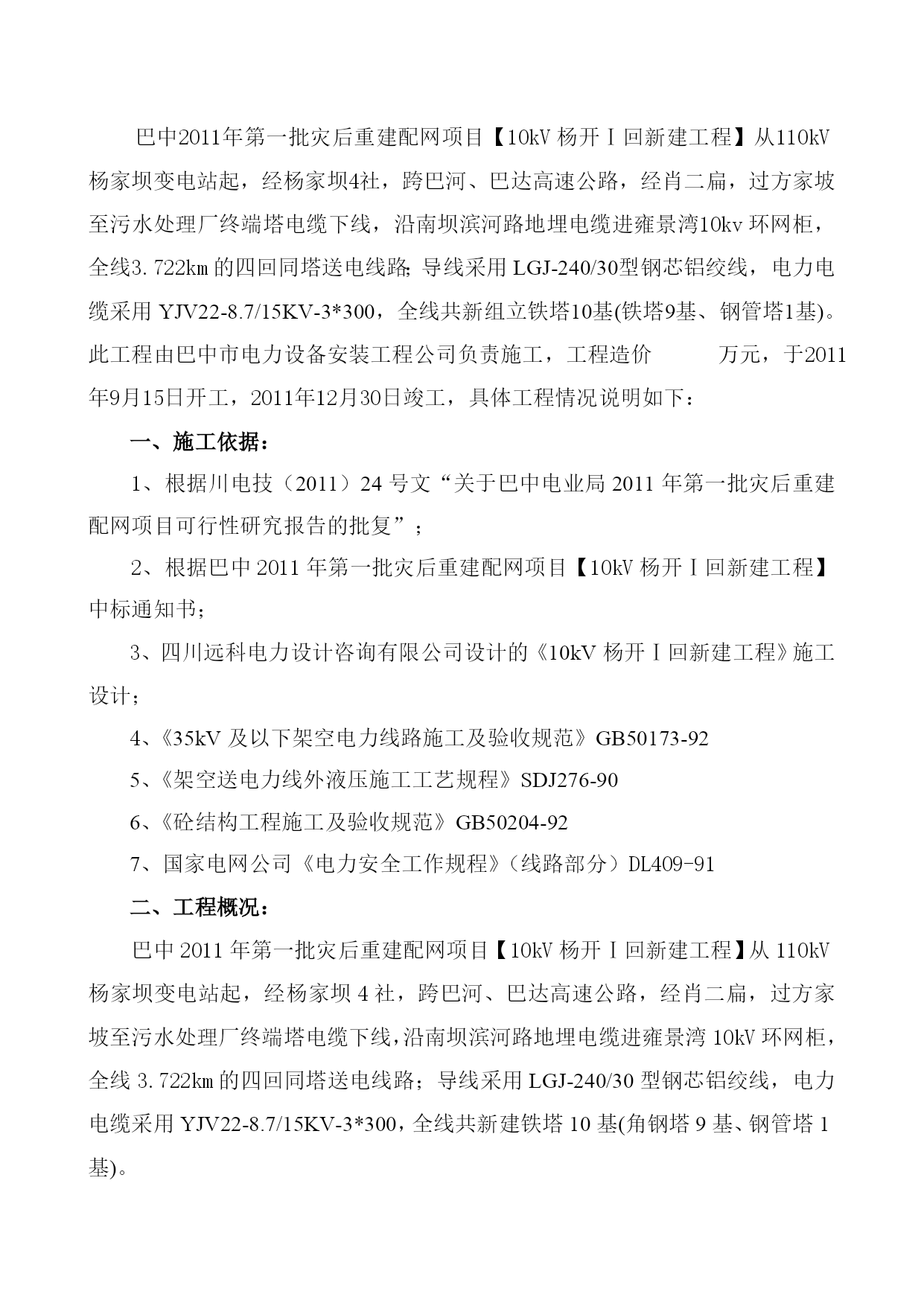

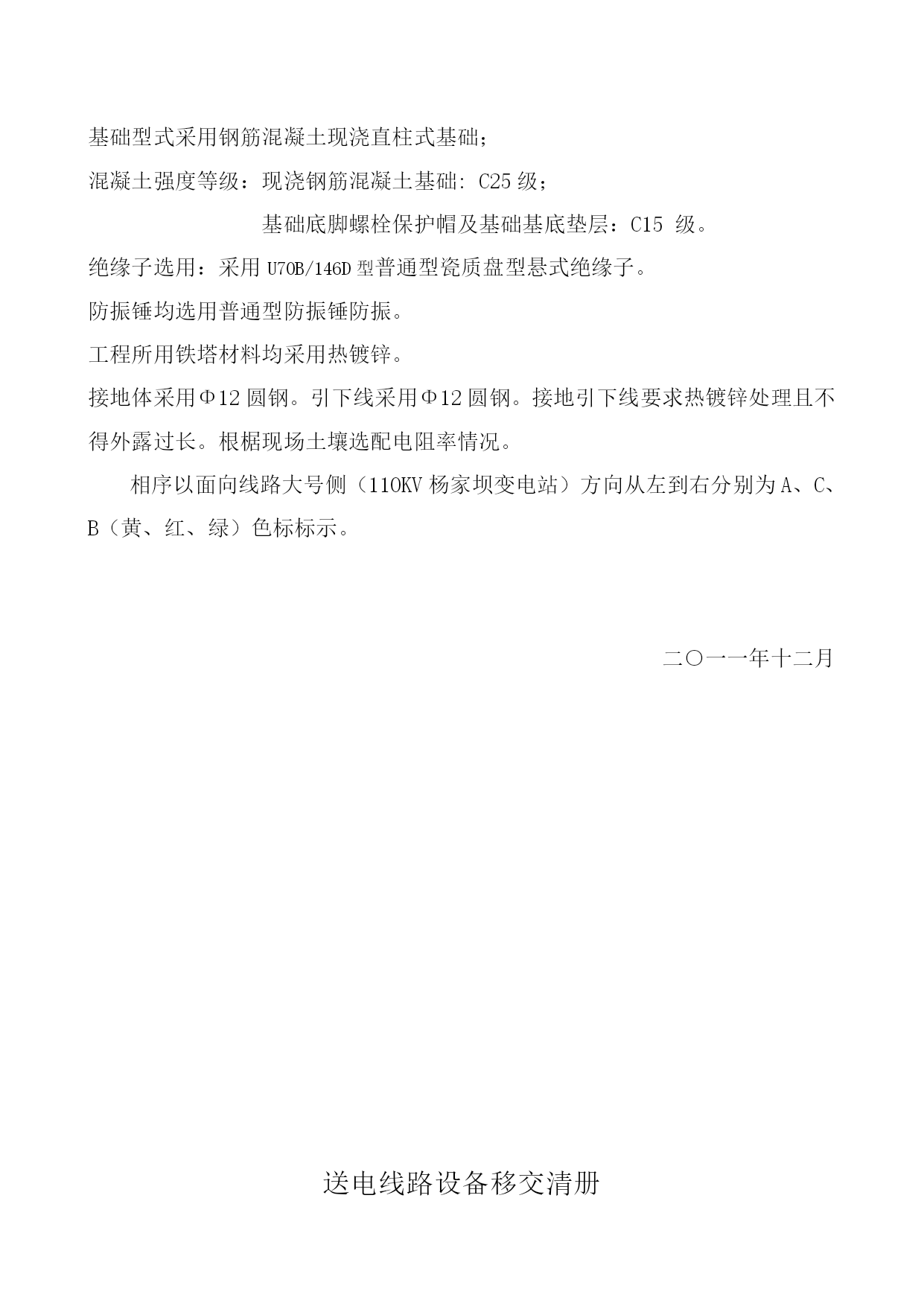

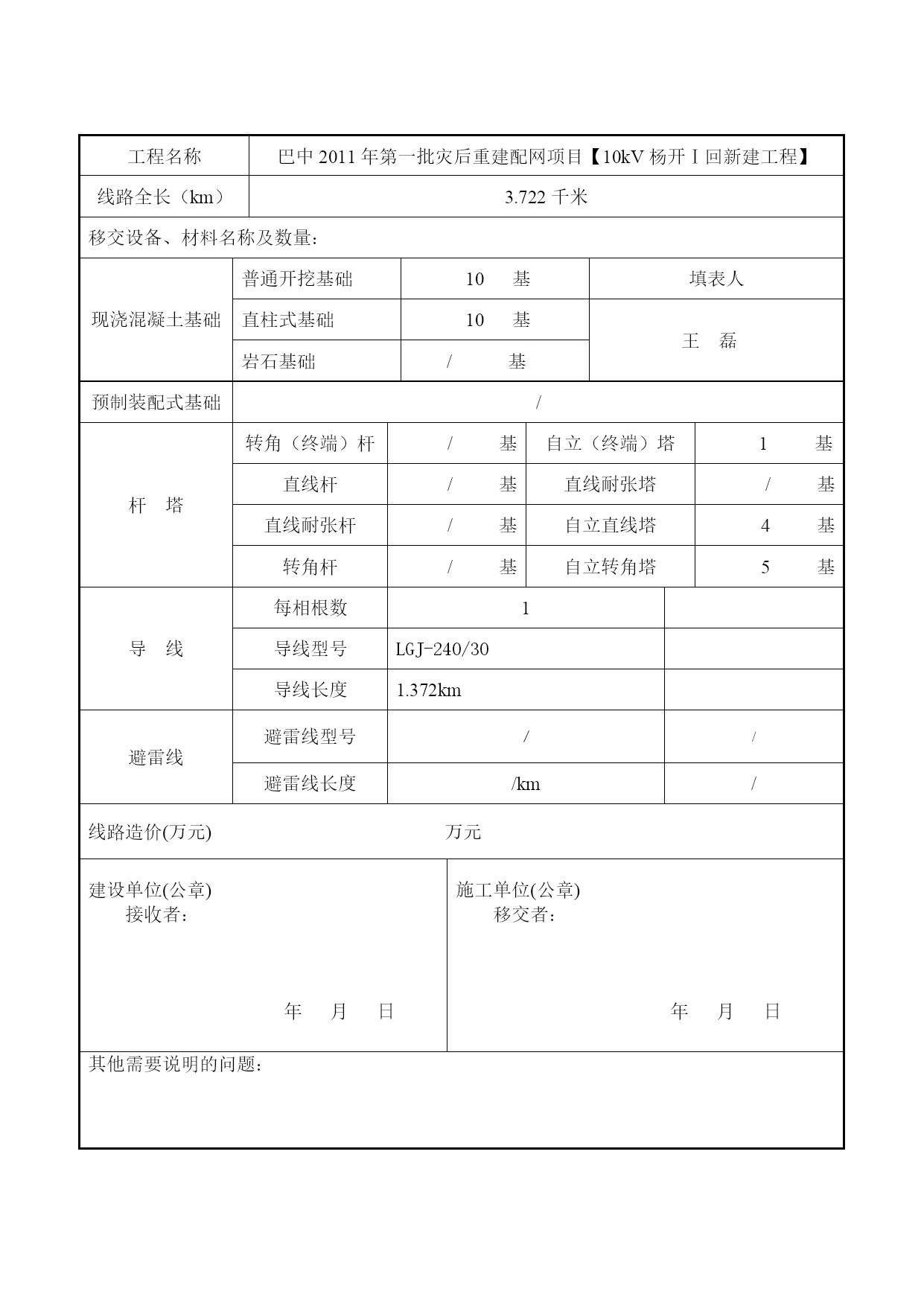

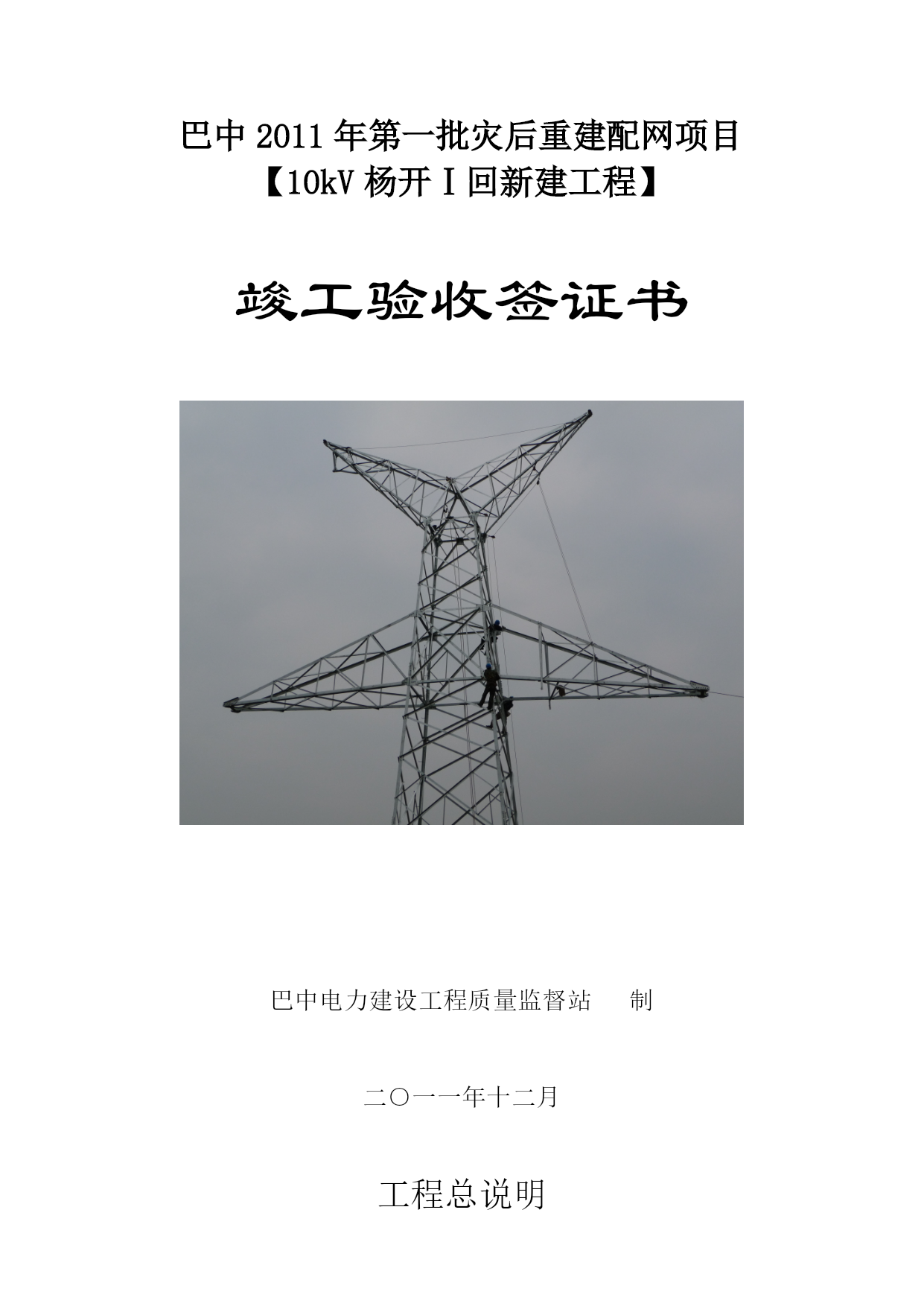

巴中2011年第一批灾后重建配网项目【10kV杨开Ⅰ回新建工程】竣工验收签证书巴中电力建设工程质量监督站制二○一一年十二月工程总说明巴中2011年第一批灾后重建配网项目【10kV杨开Ⅰ回新建工程】从110kV杨家坝变电站起，经杨家坝4社，跨巴河、巴达高速公路，经肖二扁，过方家坡至污水处理厂终端塔电缆下线，沿南坝滨河路地埋电缆进雍景湾10kv环网柜，全线3.722km的四回同塔送电线路；导线采用LGJ-240/30型钢芯铝绞线，电力电缆采用YJV22-8.7/15KV-3*300，全线共新组立铁塔10基(铁塔9基、钢管塔1基)。此工程由巴中市电力设备安装工程公司负责施工，工程造价万元，于2011年9月15日开工，2011年12月30日竣工，具体工程情况说明如下：一、施工依据：1、根据川电技（2011）24号文“关于巴中电业局2011年第一批灾后重建配网项目可行性研究报告的批复”；2、根据巴中2011年第一批灾后重建配网项目【10kV杨开Ⅰ回新建工程】中标通知书；3、四川远科电力设计咨询有限公司设计的《10kV杨开Ⅰ回新建工程》施工设计；4、《35kV及以下架空电力线路施工及验收规范》GB50173-925、《架空送电力线外液压施工工艺规程》SDJ276-906、《砼结构工程施工及验收规范》GB50204-927、国家电网公司《电力安全工作规程》（线路部分）DL409-91二、工程概况：巴中2011年第一批灾后重建配网项目【10kV杨开Ⅰ回新建工程】从110kV杨家坝变电站起，经杨家坝4社，跨巴河、巴达高速公路，经肖二扁，过方家坡至污水处理厂终端塔电缆下线，沿南坝滨河路地埋电缆进雍景湾10kV环网柜，全线3.722km的四回同塔送电线路；导线采用LGJ-240/30型钢芯铝绞线，电力电缆采用YJV22-8.7/15KV-3*300，全线共新建铁塔10基(角钢塔9基、钢管塔1基)。基础型式采用钢筋混凝土现浇直柱式基础；混凝土强度等级：现浇钢筋混凝土基础:C25级；基础底脚螺栓保护帽及基础基底垫层：C15级。绝缘子选用：采用U70B/146D型普通型瓷质盘型悬式绝缘子。防振锤均选用普通型防振锤防振。工程所用铁塔材料均采用热镀锌。接地体采用Φ12圆钢。引下线采用Φ12圆钢。接地引下线要求热镀锌处理且不得外露过长。根椐现场土壤选配电阻率情况。相序以面向线路大号侧（110KV杨家坝变电站）方向从左到右分别为A、C、B（黄、红、绿）色标标示。二○一一年十二月送电线路设备移交清册工程名称巴中2011年第一批灾后重建配网项目【10kV杨开Ⅰ回新建工程】线路全长（km）3.722千米移交设备、材料名称及数量：现浇混凝土基础普通开挖基础10基填表人直柱式基础10基王磊岩石基础/基预制装配式基础/杆塔转角（终端）杆/基自立（终端）塔1基直线杆/基直线耐张塔/基直线耐张杆/基自立直线塔4基转角杆/基自立转角塔5基导线每相根数1导线型号LGJ-240/30导线长度1.372km避雷线避雷线型号//避雷线长度/km/线路造价(万元)万元建设单位(公章)接收者：年月日施工单位(公章)移交者：年月日其他需要说明的问题：建设单位四川省电力公司巴中电业局设计单位四川远科电力设计咨询有限公司施工单位巴中市电力设备安装工程公司计划批准文号川电计［2011］24号设计批准文号工程批准概算千元工程批准单位造价千元工程调整概算千元工程调整单位造价/千元工程竣工决算千元工程实际单位造价千元计划开工日期2011年09月15日计划竣工日期2011年12月30日实际开工日期2011年09月15日实际竣工日期2011年12月30日建设规模导线规格一般：LGJ-240/30主要塔型102D-15、102JD-12、102J2-15、104J2-15、104DJD-15电缆规格一般：YJV22-8.7/15kV-3*300跨越塔型线路长度线路总长：3.722km实际完成主要工程量：土石方量537.296m3基础基数总计10基其中：一般基础10基岩石基础基掏挖煤矿基础基预制基础基直柱式10基杆塔基数10基接地基数10基架线长度3.722km（按单回线计）大跨越2处其它未完工程量无遗留问题无工程验收评级单位工程名称单位工程竣工合格率(%)单位工程优良品率单位工程质量等级评定杆塔基础100%97.4%合格杆塔组立100%97.4%合格导线展放100%100%合格导线连接100%96.3%合格紧线100%97.6%合格附件安装100%95.6%合格接地安装100%100%合格注：单位工程竣工合格率及优良品率的计算均以分项工程的
