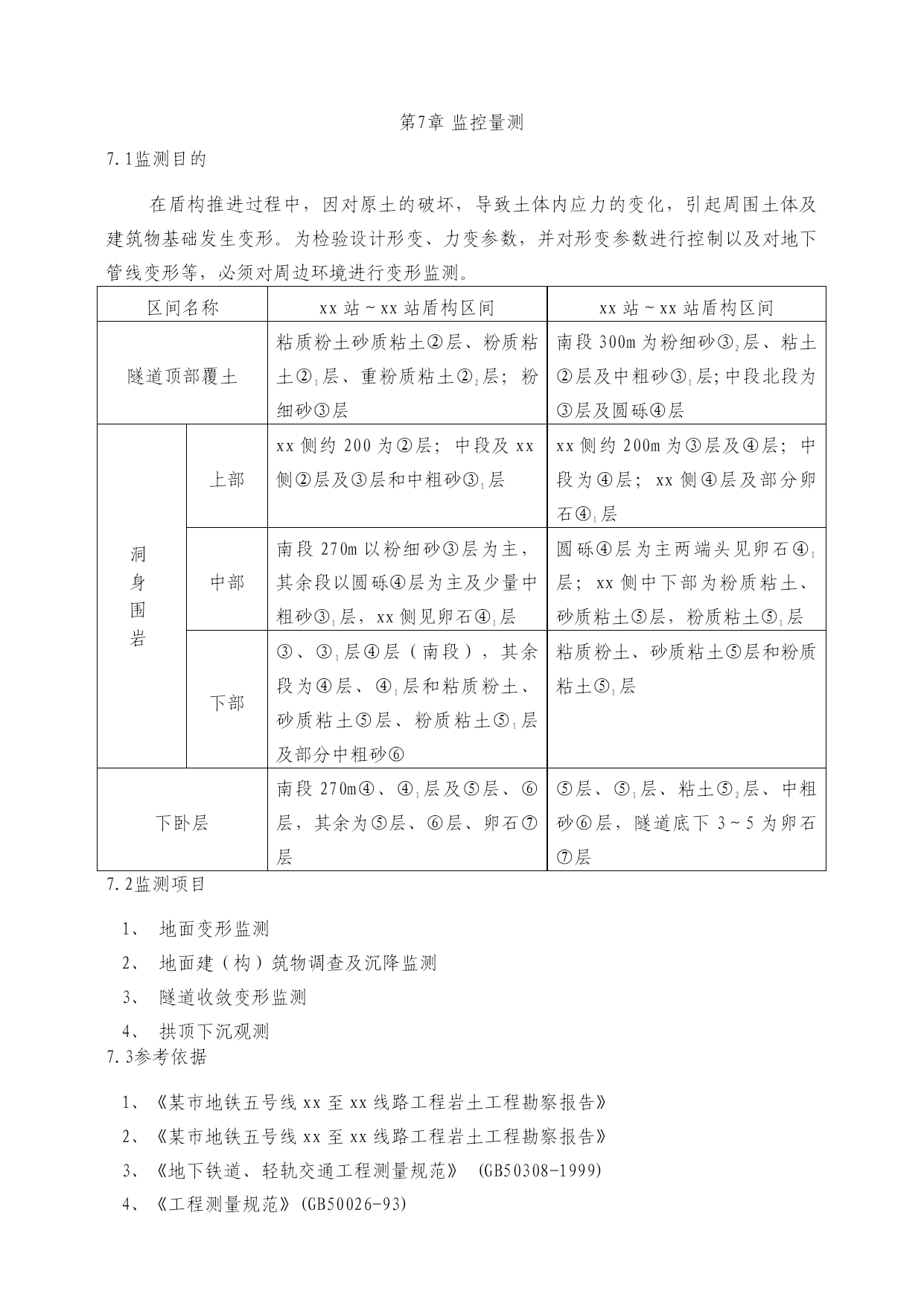

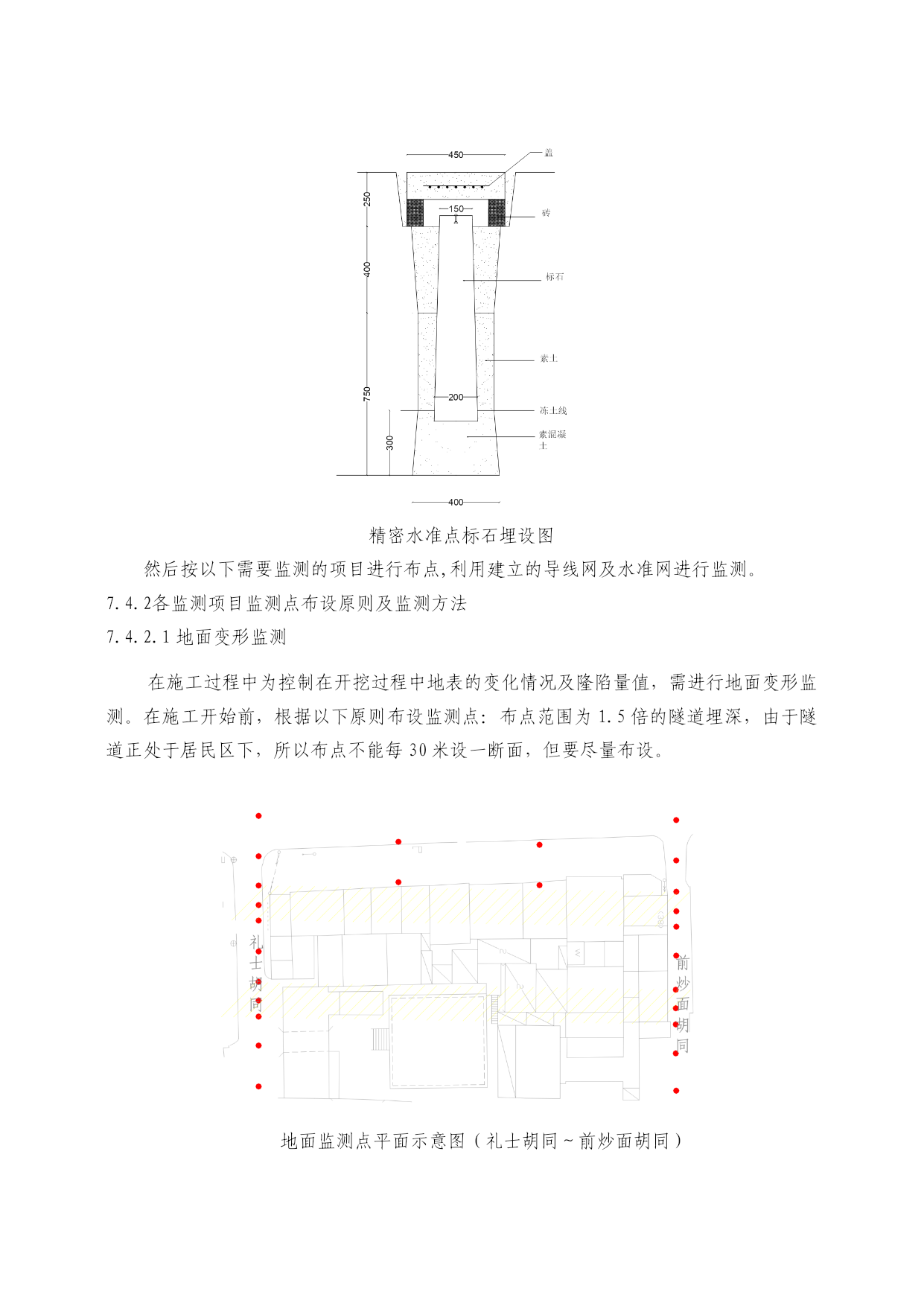

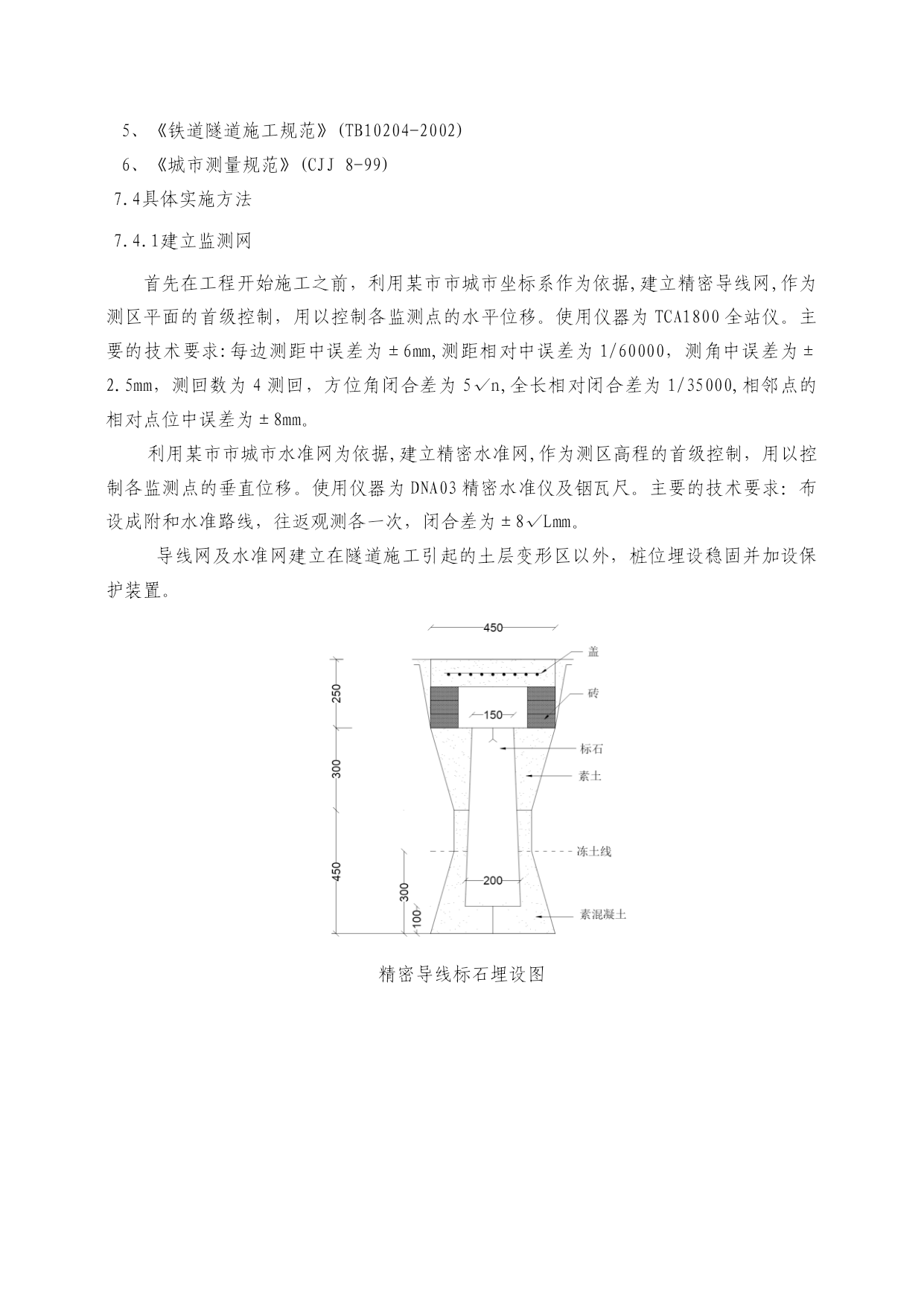

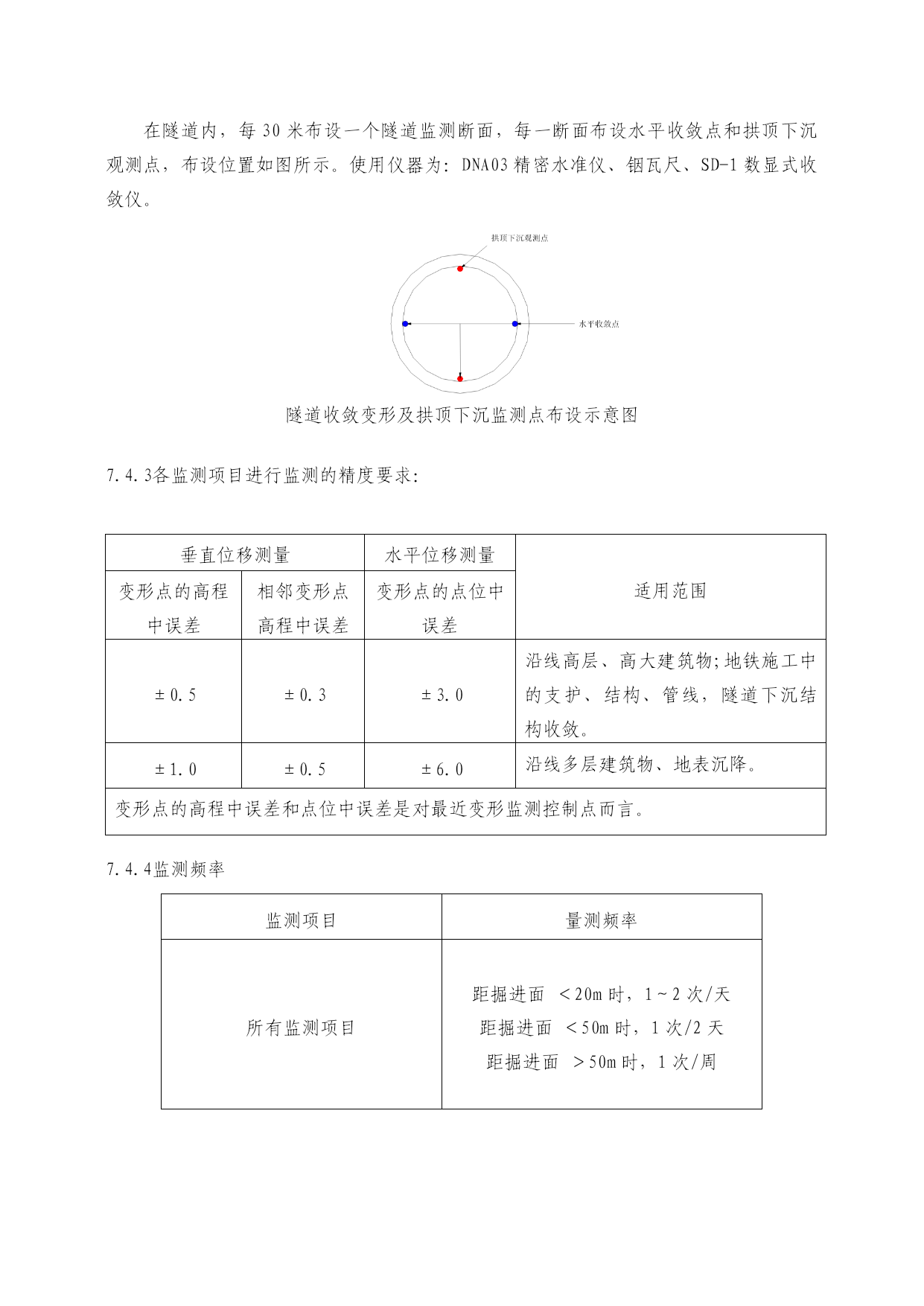

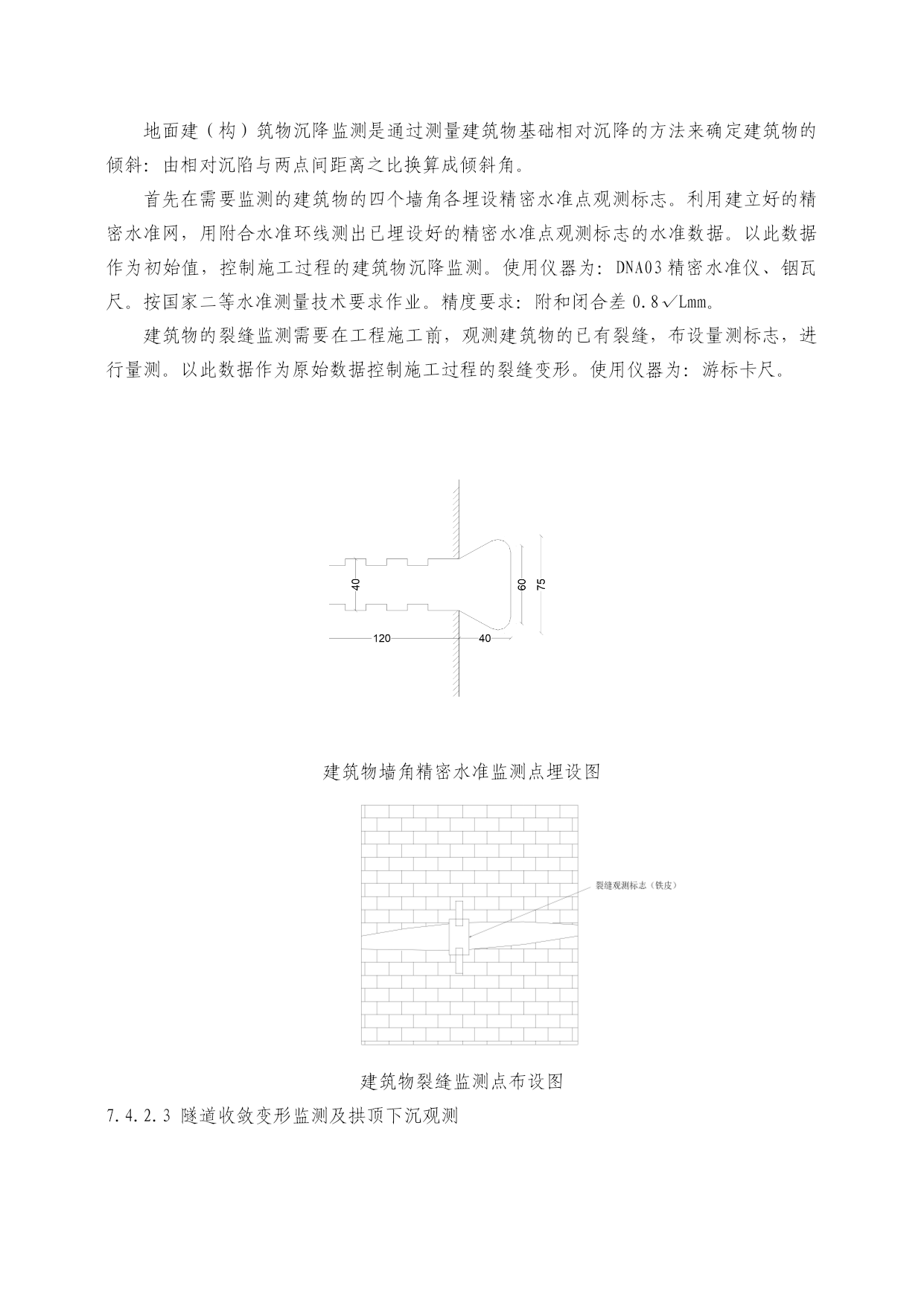

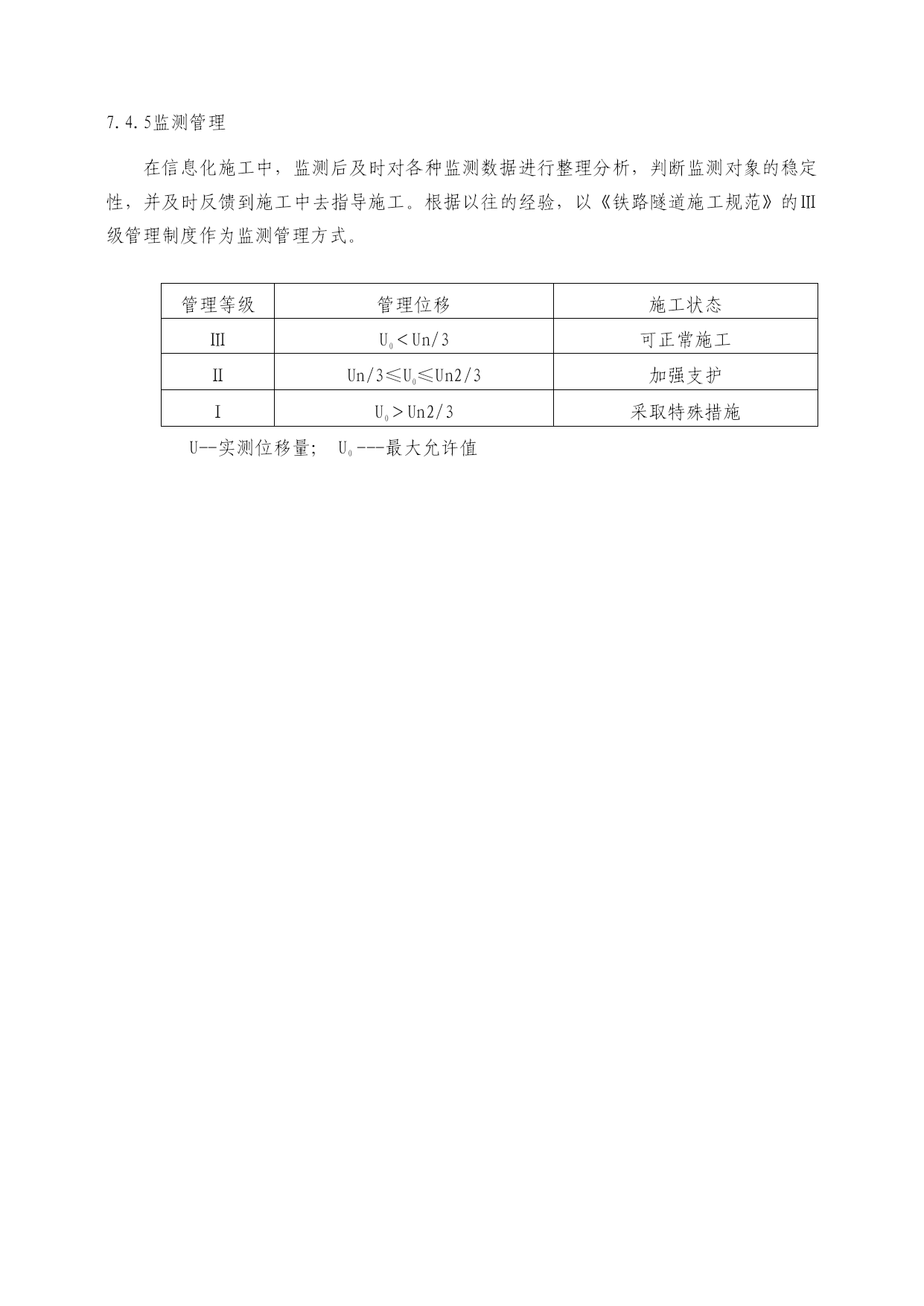

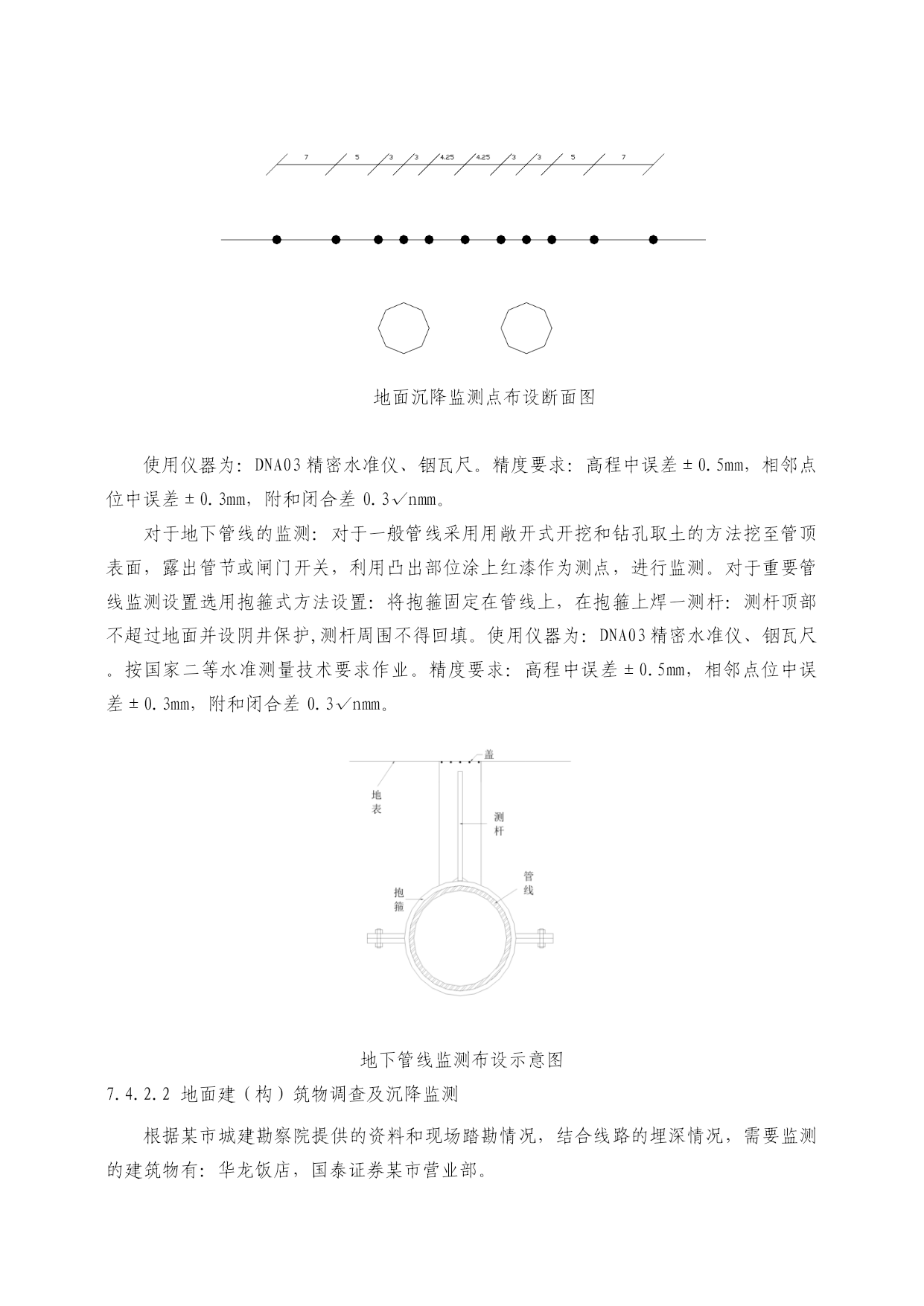

监控量测监测目的在盾构推进过程中，因对原土的破坏，导致土体内应力的变化，引起周围土体及建筑物基础发生变形。为检验设计形变、力变参数，并对形变参数进行控制以及对地下管线变形等，必须对周边环境进行变形监测。区间名称xx站～xx站盾构区间xx站～xx站盾构区间隧道顶部覆土粘质粉土砂质粘土②层、粉质粘土②1层、重粉质粘土②2层；粉细砂③层南段300m为粉细砂③2层、粘土②层及中粗砂③1层;中段北段为③层及圆砾④层洞身围岩上部xx侧约200为②层；中段及xx侧②层及③层和中粗砂③1层xx侧约200m为③层及④层；中段为④层；xx侧④层及部分卵石④1层中部南段270m以粉细砂③层为主，其余段以圆砾④层为主及少量中粗砂③1层，xx侧见卵石④1层圆砾④层为主两端头见卵石④1层；xx侧中下部为粉质粘土、砂质粘土⑤层，粉质粘土⑤1层下部③、③1层④层（南段），其余段为④层、④1层和粘质粉土、砂质粘土⑤层、粉质粘土⑤1层及部分中粗砂⑥粘质粉土、砂质粘土⑤层和粉质粘土⑤1层下卧层南段270m④、④1层及⑤层、⑥层，其余为⑤层、⑥层、卵石⑦层⑤层、⑤1层、粘土⑤2层、中粗砂⑥层，隧道底下3～5为卵石⑦层监测项目1、地面变形监测2、地面建（构）筑物调查及沉降监测3、隧道收敛变形监测4、拱顶下沉观测参考依据1、《某市地铁五号线xx至xx线路工程岩土工程勘察报告》2、《某市地铁五号线xx至xx线路工程岩土工程勘察报告》3、《地下铁道、轻轨交通工程测量规范》(GB50308-1999)4、《工程测量规范》(GB50026-93)5、《铁道隧道施工规范》(TB10204-2002)6、《城市测量规范》(CJJ8-99)具体实施方法建立监测网首先在工程开始施工之前，利用某市市城市坐标系作为依据,建立精密导线网,作为测区平面的首级控制，用以控制各监测点的水平位移。使用仪器为TCA1800全站仪。主要的技术要求:每边测距中误差为±6mm,测距相对中误差为1/60000，测角中误差为±2.5mm，测回数为4测回，方位角闭合差为5√n,全长相对闭合差为1/35000,相邻点的相对点位中误差为±8mm。利用某市市城市水准网为依据,建立精密水准网,作为测区高程的首级控制，用以控制各监测点的垂直位移。使用仪器为DNA03精密水准仪及铟瓦尺。主要的技术要求：布设成附和水准路线，往返观测各一次，闭合差为±8√Lmm。导线网及水准网建立在隧道施工引起的土层变形区以外，桩位埋设稳固并加设保护装置。精密导线标石埋设图精密水准点标石埋设图然后按以下需要监测的项目进行布点,利用建立的导线网及水准网进行监测。各监测项目监测点布设原则及监测方法地面变形监测在施工过程中为控制在开挖过程中地表的变化情况及隆陷量值，需进行地面变形监测。在施工开始前，根据以下原则布设监测点：布点范围为1.5倍的隧道埋深，由于隧道正处于居民区下，所以布点不能每30米设一断面，但要尽量布设。地面监测点平面示意图（礼士胡同～前炒面胡同）地面沉降监测点布设断面图使用仪器为：DNA03精密水准仪、铟瓦尺。精度要求：高程中误差±0.5mm，相邻点位中误差±0.3mm，附和闭合差0.3√nmm。对于地下管线的监测：对于一般管线采用用敞开式开挖和钻孔取土的方法挖至管顶表面，露出管节或闸门开关，利用凸出部位涂上红漆作为测点，进行监测。对于重要管线监测设置选用抱箍式方法设置：将抱箍固定在管线上，在抱箍上焊一测杆：测杆顶部不超过地面并设阴井保护,测杆周围不得回填。使用仪器为：DNA03精密水准仪、铟瓦尺。按国家二等水准测量技术要求作业。精度要求：高程中误差±0.5mm，相邻点位中误差±0.3mm，附和闭合差0.3√nmm。地下管线监测布设示意图地面建（构）筑物调查及沉降监测根据某市城建勘察院提供的资料和现场踏勘情况，结合线路的埋深情况，需要监测的建筑物有：华龙饭店，国泰证券某市营业部。地面建（构）筑物沉降监测是通过测量建筑物基础相对沉降的方法来确定建筑物的倾斜：由相对沉陷与两点间距离之比换算成倾斜角。首先在需要监测的建筑物的四个墙角各埋设精密水准点观测标志。利用建立好的精密水准网，用附合水准环线测出已埋设好的精密水准点观测标志的水准数据。以此数据作为初始值，控制施工过程的建筑物沉降监测。使用仪器为：DNA03精密水准仪、铟瓦尺。按国家二等水准测量技术要求作业。精度要求：附和闭合差0.8√Lmm。建筑物的裂缝监测需要在工程施工前，观测建筑物的已有裂缝，布设量测标志，进行量测。以此数据作为原始数据控制施工过程的裂缝变形。使用仪器为：游标卡尺。建筑物墙角精密水准监测点埋设图建筑物裂缝监测点布设图隧道收敛变形监测及拱顶下沉观测在隧道内，每30米布设一个隧道监测
