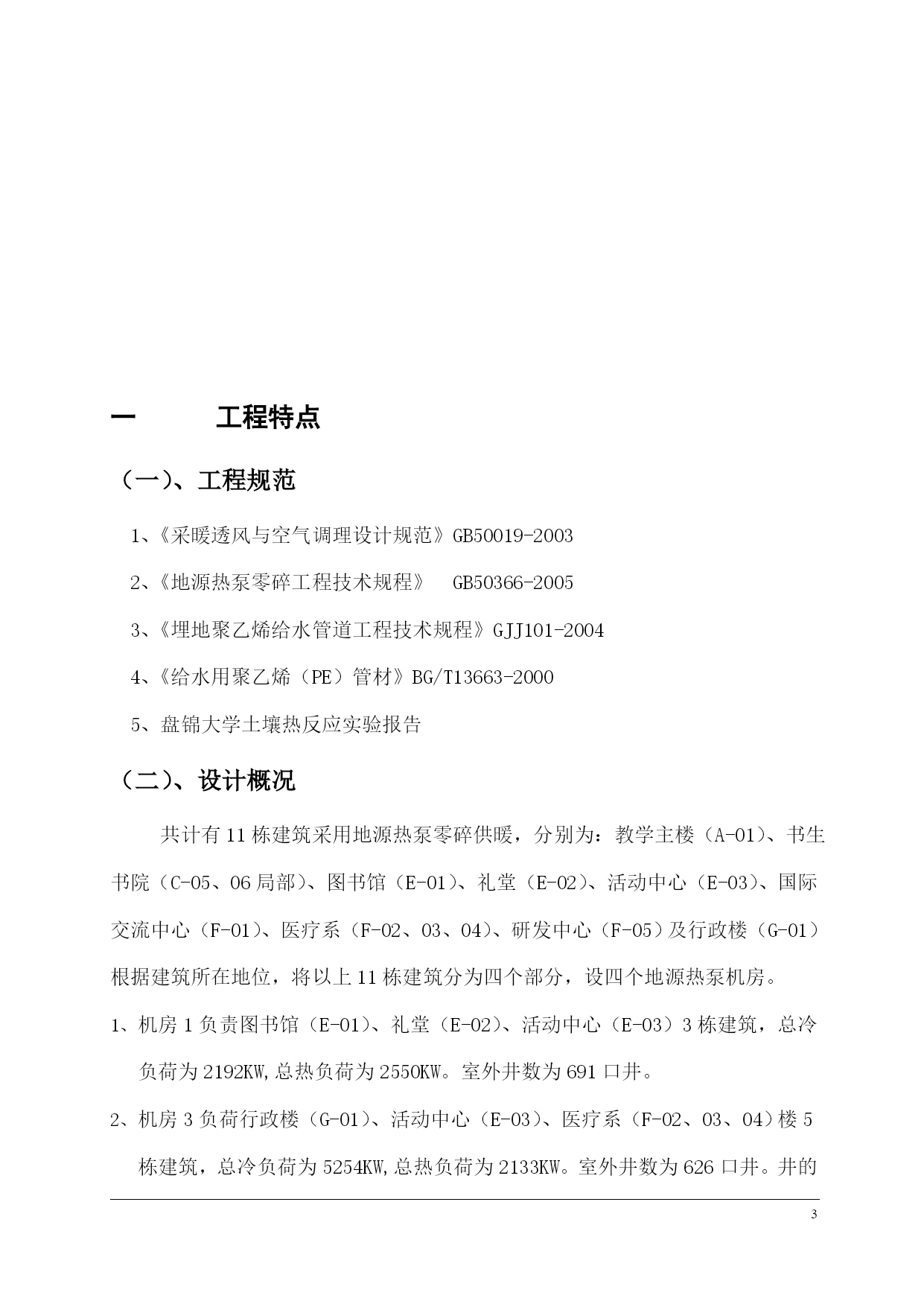

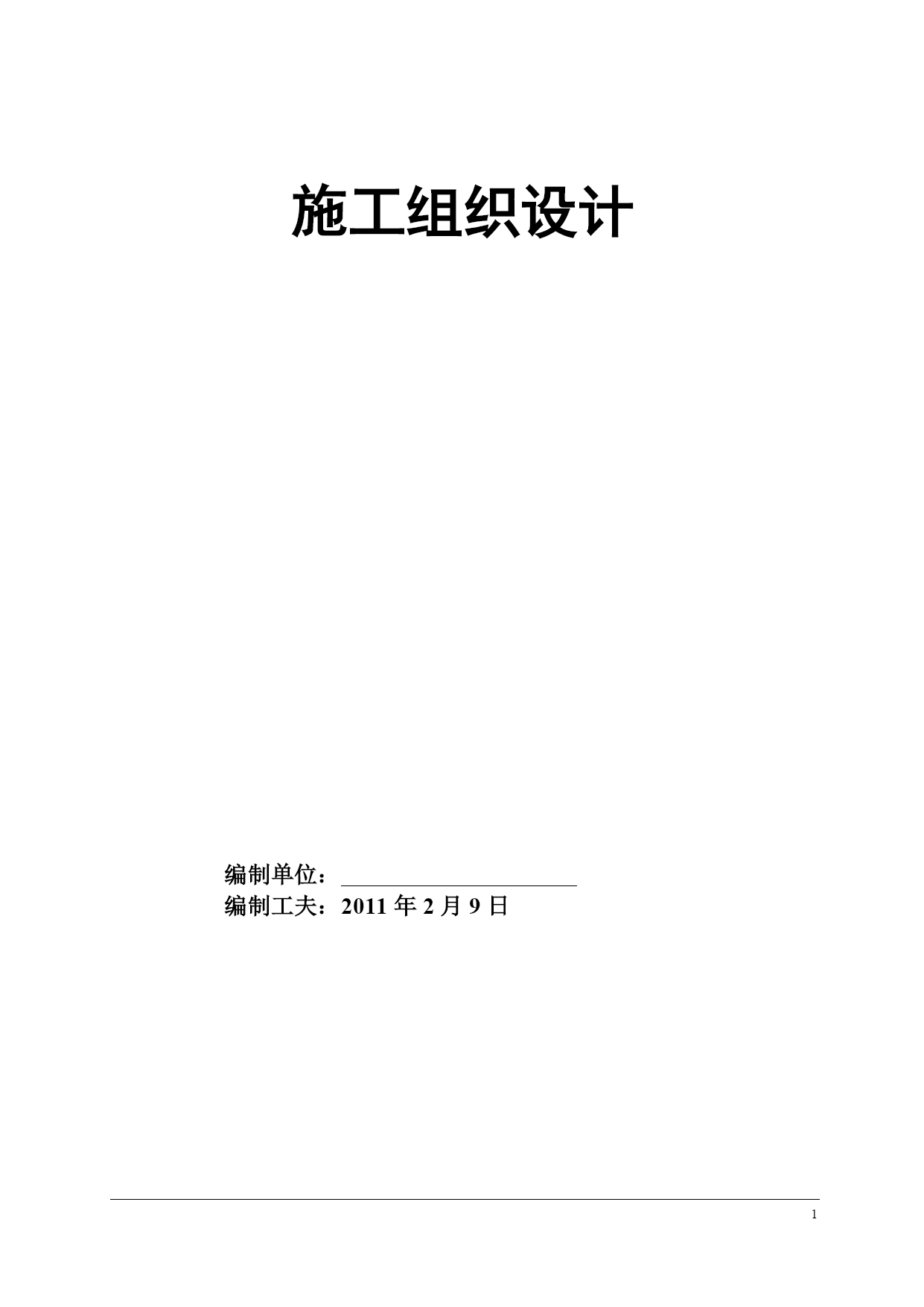

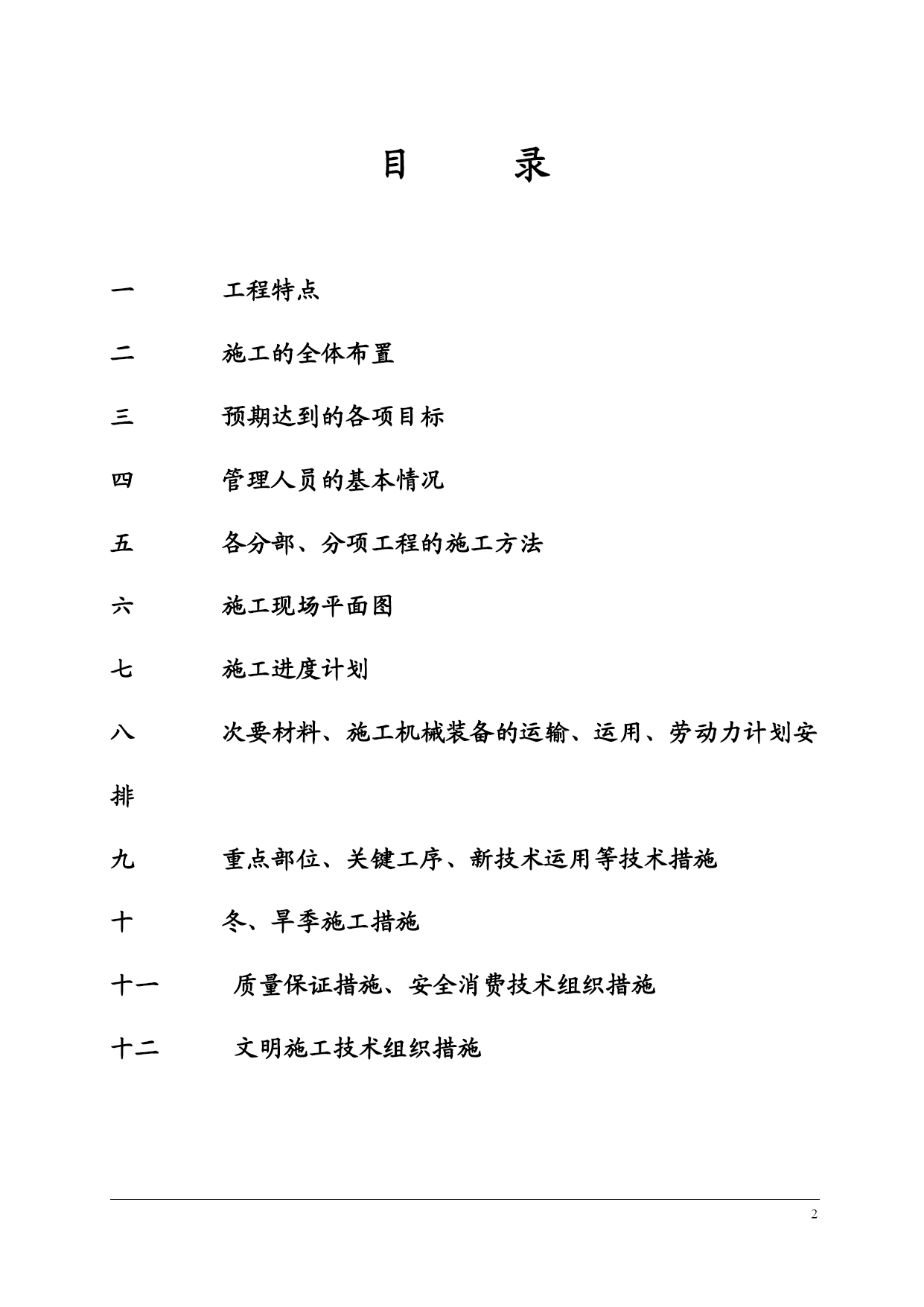

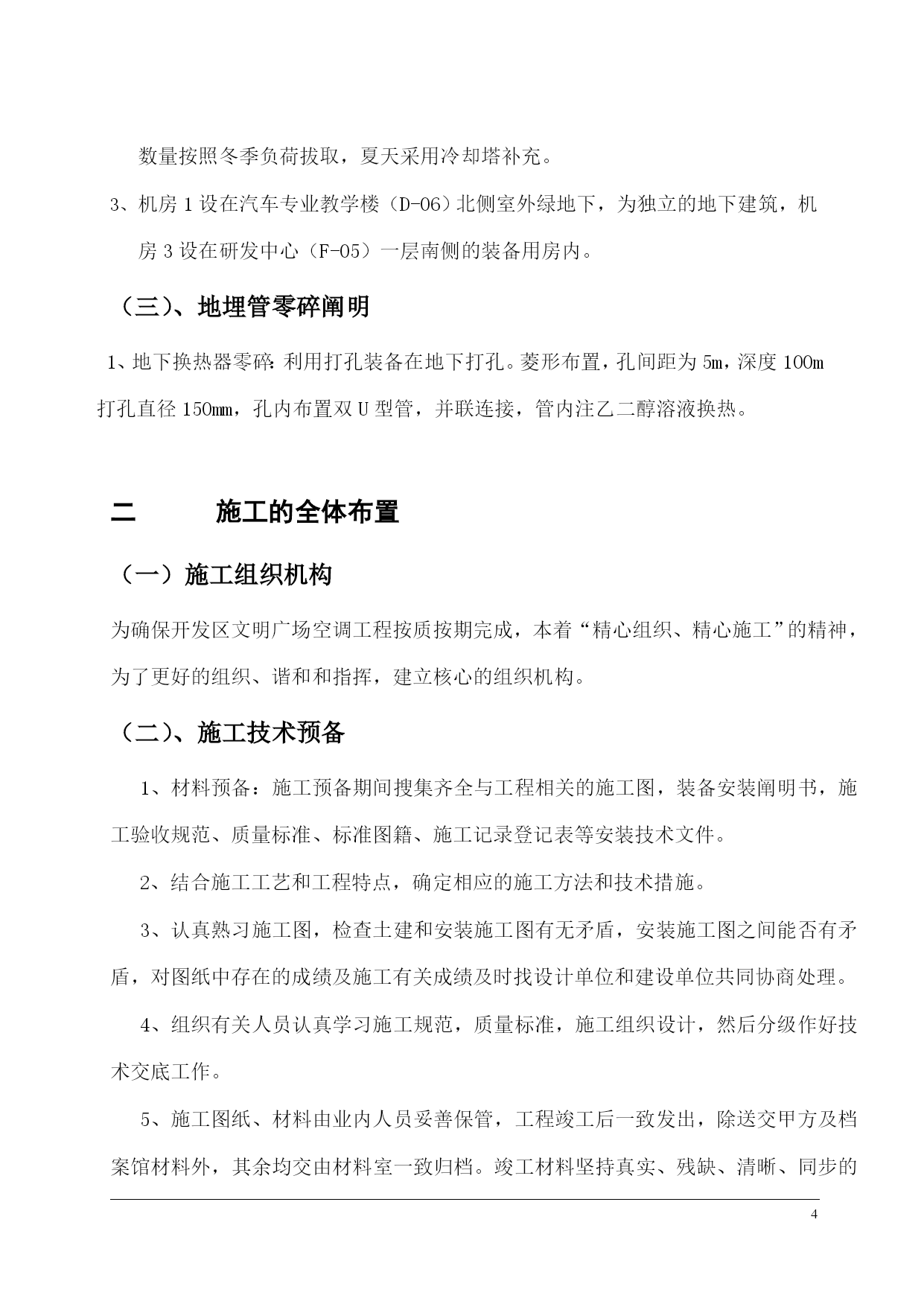

PAGEPAGE37施工组织设计编制单位：编制工夫：2011年2月9日目录一工程特点二施工的全体布置三预期达到的各项目标四管理人员的基本情况五各分部、分项工程的施工方法六施工现场平面图七施工进度计划八次要材料、施工机械装备的运输、运用、劳动力计划安排九重点部位、关键工序、新技术运用等技术措施十冬、旱季施工措施十一质量保证措施、安全消费技术组织措施十二文明施工技术组织措施一工程特点（一）、工程规范1、《采暖透风与空气调理设计规范》GB50019-20032、《地源热泵零碎工程技术规程》GB50366-20053、《埋地聚乙烯给水管道工程技术规程》GJJ101-20044、《给水用聚乙烯（PE）管材》BG/T13663-20005、盘锦大学土壤热反应实验报告（二）、设计概况共计有11栋建筑采用地源热泵零碎供暖，分别为：教学主楼（A-01）、书生书院（C-05、06局部）、图书馆（E-01）、礼堂（E-02）、活动中心（E-03）、国际交流中心（F-01）、医疗系（F-02、03、04）、研发中心（F-05）及行政楼（G-01）根据建筑所在地位，将以上11栋建筑分为四个部分，设四个地源热泵机房。机房1负责图书馆（E-01）、礼堂（E-02）、活动中心（E-03）3栋建筑，总冷负荷为2192KW,总热负荷为2550KW。室外井数为691口井。机房3负荷行政楼（G-01）、活动中心（E-03）、医疗系（F-02、03、04）楼5栋建筑，总冷负荷为5254KW,总热负荷为2133KW。室外井数为626口井。井的数量按照冬季负荷拔取，夏天采用冷却塔补充。机房1设在汽车专业教学楼（D-06）北侧室外绿地下，为独立的地下建筑，机房3设在研发中心（F-05）一层南侧的装备用房内。（三）、地埋管零碎阐明1、地下换热器零碎：利用打孔装备在地下打孔。菱形布置，孔间距为5m，深度100m打孔直径150mm，孔内布置双U型管，并联连接，管内注乙二醇溶液换热。二施工的全体布置（一）施工组织机构为确保开发区文明广场空调工程按质按期完成，本着“精心组织、精心施工”的精神，为了更好的组织、谐和和指挥，建立核心的组织机构。（二）、施工技术预备1、材料预备：施工预备期间搜集齐全与工程相关的施工图，装备安装阐明书，施工验收规范、质量标准、标准图籍、施工记录登记表等安装技术文件。2、结合施工工艺和工程特点，确定相应的施工方法和技术措施。3、认真熟习施工图，检查土建和安装施工图有无矛盾，安装施工图之间能否有矛盾，对图纸中存在的成绩及施工有关成绩及时找设计单位和建设单位共同协商处理。4、组织有关人员认真学习施工规范，质量标准，施工组织设计，然后分级作好技术交底工作。5、施工图纸、材料由业内人员妥善保管，工程竣工后一致发出，除送交甲方及档案馆材料外，其余均交由材料室一致归档。竣工材料坚持真实、残缺、清晰、同步的管理准绳。6、技术变更必须出具技术变更核定告诉单，必须具备建设单位的签证。（三）、施工机具装备预备本工程施工机具、装备的需用量及规格，根据施工进度，施工方法，工程量等要素确定。次要施工机械和装备为金属加工装备，电动工具，调试装备等。施工装备的配备应考虑保证工程质量，降低成本，延长工期，减轻劳动强度，进步工效等要素。施工机具，装备由项目经理根据工程具体情况组织进场。（所需施工工具见附表1）（四）、劳动力组织计划施工离不开的三计划，即材料计划、劳动力计划、机械装备计划，缺一不可。根据本工程的特点，我们在全公司范围内，优先选择曾参加过综合性办公大厦中央空调工程建设的技术过硬的工人，配备足够的劳动力。而且为保证工程质量，工人技术等级要求搭配合理。据施工进度安排，采取“紧密配合、动态管理、全速穿插”的劳动力组织方式，在项目劳动力配置上，坚持“计划管理、定向输出、双向选择、一致分配、合理流动的既定方针，以任务书管理及奖惩条例为纽带，确保进场施工人员的积极性，最大限制地发挥其主观能动性，组织优秀高速的施工，确保每一项计划的完成。”（劳动力组织计划表见附表2）（五）、装备、材料管理1、物资采购⑴材料供应的质量要求一切进场装备、材料质量按图纸要求选用，并经设计及建设单位确认方可订货。装备及材料必须完全符合国家现行质量标准，符合设计要求、具有国家检测要求具有的其它证明文件和出厂实验合格证明文件，并报业主和监理审查认可、已办理报验手续的方可在工程中运用；在运用中，业主和监理认为有必要时有权对所运用材料装备进行抽检、复检或送国家授权的专业检测机构或沈阳市质检部门检验实验，其费用由采购单位承担。⑵采购
