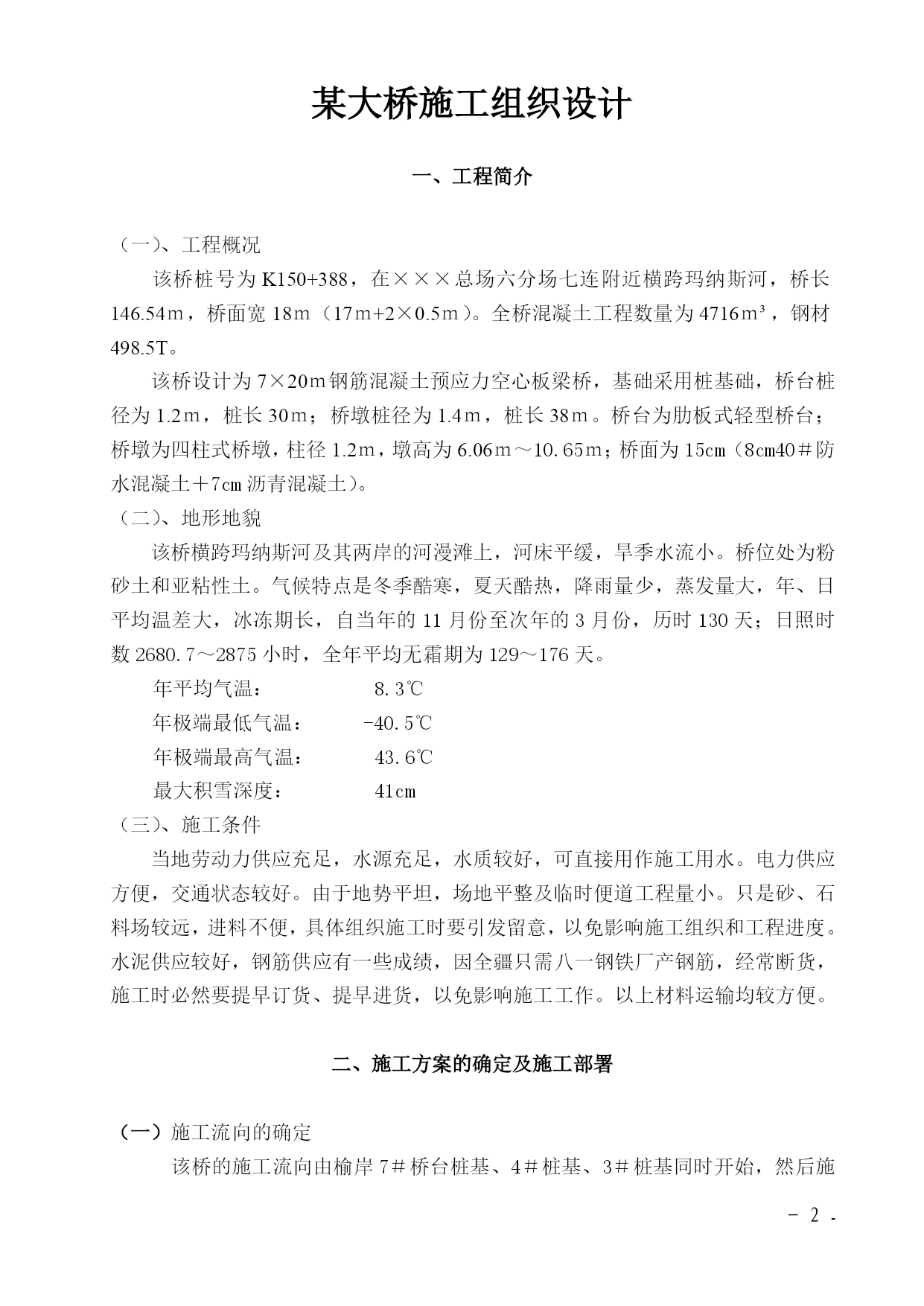

-PAGE12-某大桥施工组织设计一、工程简介（一）、工程概况该桥桩号为K150+388，在×××总场六分场七连附近横跨玛纳斯河，桥长146.54ｍ，桥面宽18ｍ（17ｍ+2×0.5ｍ）。全桥混凝土工程数量为4716ｍ³，钢材498.5T。该桥设计为7×20ｍ钢筋混凝土预应力空心板梁桥，基础采用桩基础，桥台桩径为1.2ｍ，桩长30ｍ；桥墩桩径为1.4ｍ，桩长38ｍ。桥台为肋板式轻型桥台；桥墩为四柱式桥墩，柱径1.2ｍ，墩高为6.06ｍ～10.65ｍ；桥面为15cm（8cm40＃防水混凝土＋7cm沥青混凝土）。（二）、地形地貌该桥横跨玛纳斯河及其两岸的河漫滩上，河床平缓，旱季水流小。桥位处为粉砂土和亚粘性土。气候特点是冬季酷寒，夏天酷热，降雨量少，蒸发量大，年、日平均温差大，冰冻期长，自当年的11月份至次年的3月份，历时130天；日照时数2680.7～2875小时，全年平均无霜期为129～176天。年平均气温：8.3℃年极端最低气温：-40.5℃年极端最高气温：43.6℃最大积雪深度：41cm（三）、施工条件当地劳动力供应充足，水源充足，水质较好，可直接用作施工用水。电力供应方便，交通状态较好。由于地势平坦，场地平整及临时便道工程量小。只是砂、石料场较远，进料不便，具体组织施工时要引发留意，以免影响施工组织和工程进度。水泥供应较好，钢筋供应有一些成绩，因全疆只需八一钢铁厂产钢筋，经常断货，施工时必然要提早订货、提早进货，以免影响施工工作。以上材料运输均较方便。二、施工方案的确定及施工部署（一）施工流向的确定该桥的施工流向由榆岸7＃桥台桩基、4＃桩基、3＃桩基同时开始，然后施工5＃桩基、2＃桩基，最初施工6＃桩基、1＃桩基和0＃桥台桩基。系梁浇注、桥墩降低、盖梁混凝土浇注均按此按次进行。（二）施工组织及按次的确定1.基础施工由于该桥基础工程数量较大，工程量大（为全线独一的大桥），仅采用一台钻机、一组施工专业人员进行施工远不能满足进度要求。因而采用三台钻机、三组桩基施工专业人员进行钻孔施工，同时配备一套每小时可拌合50ｍ³混凝土的砼拌合装备和一台60型混凝土保送泵配合施工，其施工按次见附图。2.桥墩、盖梁施工桥墩的墩柱采用两套定型钢模（每套总高按最高的两根墩柱定制），盖梁采用两套底模、一套侧模，均建立钢筋、支模、浇注混凝土三个专业施工队组织流水施工，其施工按次与基础施工按次相反。3.空心板梁预制空心板梁预制场设四个底座，每个底座长度为90米，一个底座上可同时预制4片梁板，四个底座可预制16片梁。在预制场设置移梁龙门架，存梁区设在预制场靠桥位一侧，纵向设置两排，每排一层可存10片梁，可同时放三层，则存梁区可放置60片梁，满足施工进度要求。根据梁体预制的工艺特点，将施工过程分解为五道工序：扎筋，支模，浇注混凝土，养生、拆模、整修及张拉封锚。建立五个相应的专业队，组织流水施工。同时，梁体预制与下部结构平行施工，其目的是为了延长总工期。空心板预制时，应考虑安装按次，将边梁与中梁间隔预制和堆放。4.空心板安装按次（1）纵向按次该桥安装按次：从榆岸第七孔开始，安装完第七孔12片梁后，再安装紧接的第六孔，…，直至最初一孔（第一孔）安装完成为止。（2）横向按次每跨从左侧（沿路线前进方向）第一片边梁开始，依次安装至右侧边梁。5.空心板二次张拉按次浇注1＃、3＃墩上空心板横接缝→张拉1＃、3＃墩上负弯矩钢束及孔道压浆→浇注2＃、4＃墩上空心板横接缝→张拉2＃、4＃墩上负弯矩钢束及孔道压浆→反复以上施工过程，浇注未施工横接缝→张拉负弯矩钢束及孔道压浆，要求采用隔一浇一按次→焊接横向联结件、浇注铰缝混凝土。总之，在确定施工按次时，坚持以下准绳：先地下，后地上，先主体，后附属。地下地上尽量平行作业，以减少施工工夫；尽量组织流水作业，在保证工人连续工作的前提下，充分合理利用工作面。在具体安排施工按次时，要在上述准绳指点下，结合施工条件、施工的自然地理环境及各种影响施工按次的要素兼顾规划、全盘考虑。同时，施工进行中各项测量工作如无阐明均包括在相应工序中。(三)施工方案的确定1.成孔方案由于桥位处的地质为粉细砂和亚黏土，经反复对正循环钻、反循环钻、冲击锥成孔方案进行技术和经济比较，决定采用反循环回旋钻机；具体用吉林产QZ—200型钻机。因该种成孔方式我经理部在之前的施工中经常运用。施工经验比较成熟。A、平整场地，整修道路，用机械配合人工平整场地，按钻孔地位平面，布置修筑钻孔机械、混凝土运输及浇筑机械进出场道路，场地面积要满足摆放钻机，挖设泥浆池及沉淀池，摆放钢筋笼及进行其他相关工作的地位。B、桩位复核。根据设计图纸的测量坐标及现场三角控制网，测放出孔位桩及护桩，经复核无误，
