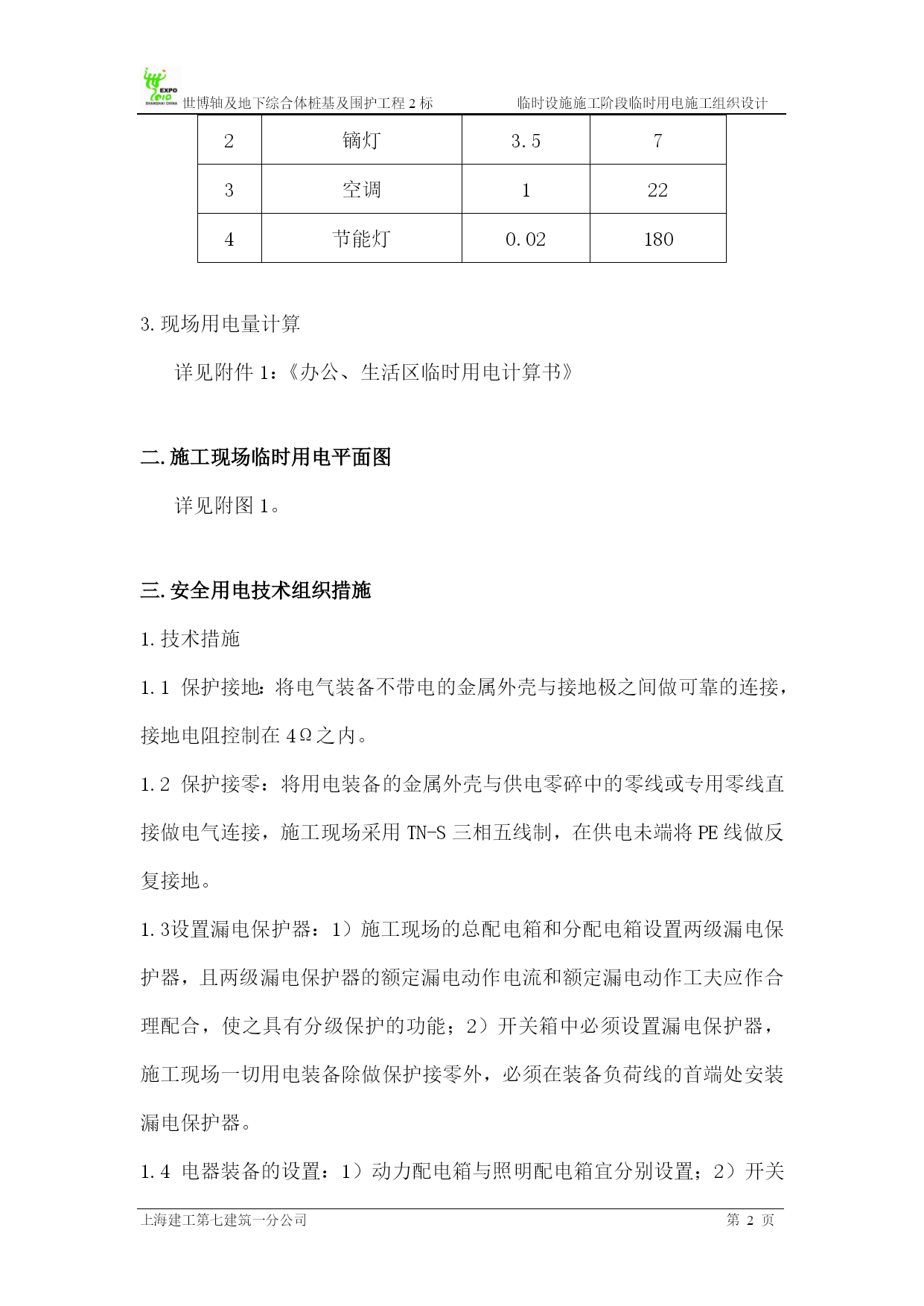

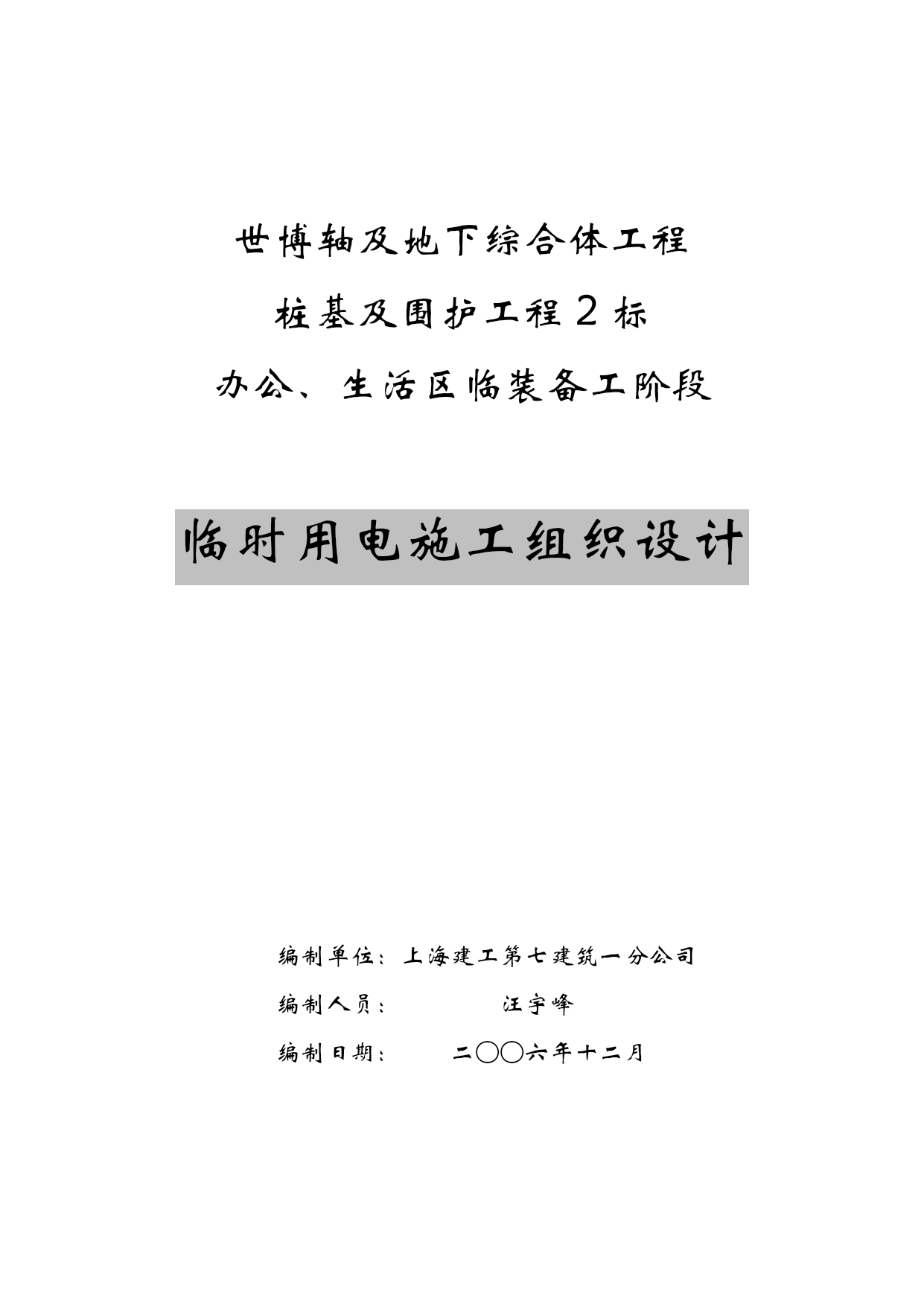

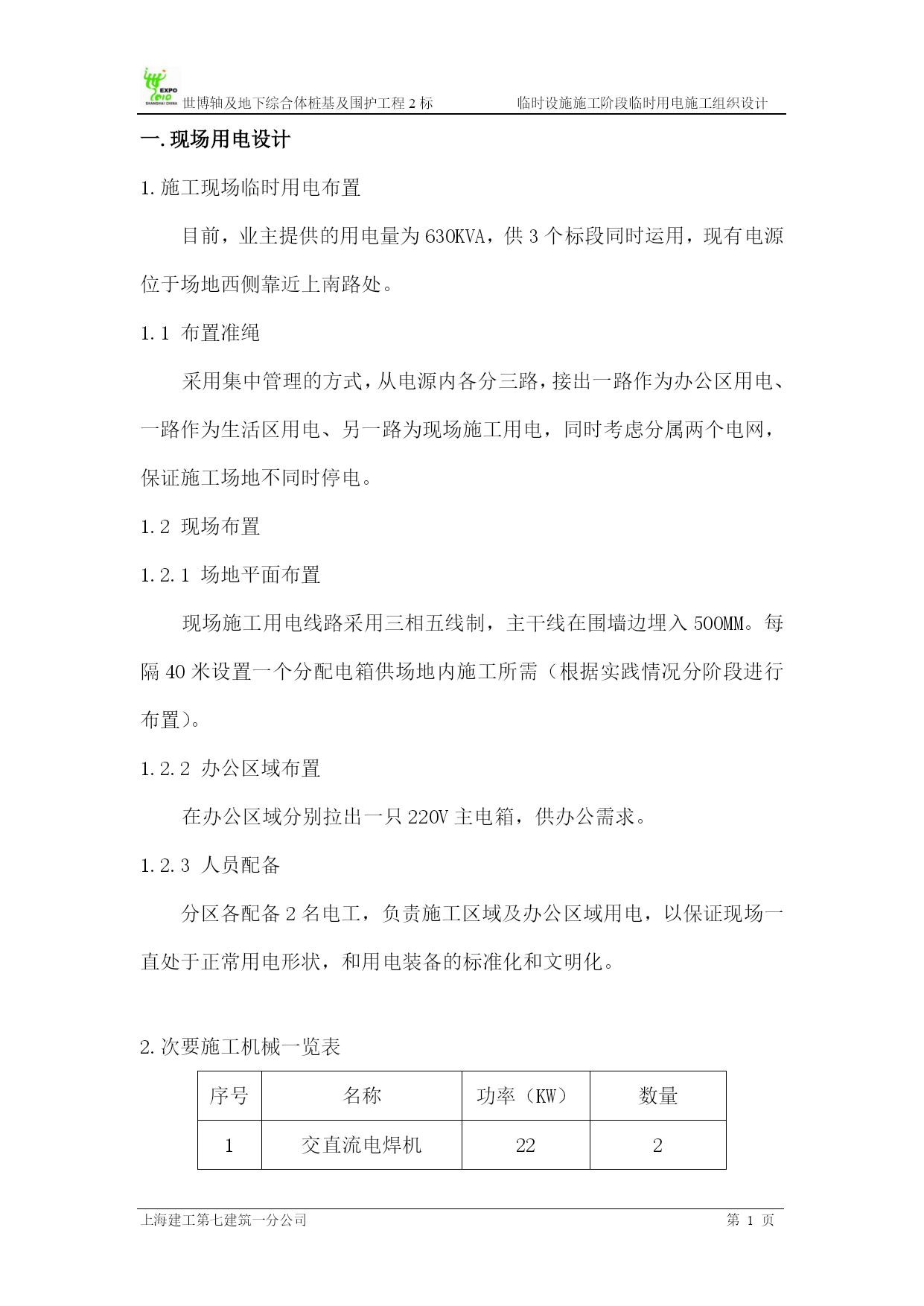

PAGEPAGE1世博轴及地下综合体工程桩基及围护工程2标办公、生活区临装备工阶段临时用电施工组织设计编制单位：上海建工第七建筑一分公司编制人员：汪宇峰编制日期：二○○六年十二月世博轴及地下综合体桩基及围护工程2标临时设施施工阶段临时用电施工组织设计上海建工第七建筑一分公司第PAGE1页一.现场用电设计1.施工现场临时用电布置目前，业主提供的用电量为630KVA，供3个标段同时运用，现有电源位于场地西侧靠近上南路处。1.1布置准绳采用集中管理的方式，从电源内各分三路，接出一路作为办公区用电、一路作为生活区用电、另一路为现场施工用电，同时考虑分属两个电网，保证施工场地不同时停电。1.2现场布置1.2.1场地平面布置现场施工用电线路采用三相五线制，主干线在围墙边埋入500MM。每隔40米设置一个分配电箱供场地内施工所需（根据实践情况分阶段进行布置）。1.2.2办公区域布置在办公区域分别拉出一只220V主电箱，供办公需求。1.2.3人员配备分区各配备2名电工，负责施工区域及办公区域用电，以保证现场一直处于正常用电形状，和用电装备的标准化和文明化。2.次要施工机械一览表序号名称功率（KW）数量1交直流电焊机2222镝灯3.573空调1224节能灯0.021803.现场用电量计算详见附件1：《办公、生活区临时用电计算书》二.施工现场临时用电平面图详见附图1。三.安全用电技术组织措施1.技术措施1.1保护接地：将电气装备不带电的金属外壳与接地极之间做可靠的连接，接地电阻控制在4Ω之内。1.2保护接零：将用电装备的金属外壳与供电零碎中的零线或专用零线直接做电气连接，施工现场采用TN-S三相五线制，在供电未端将PE线做反复接地。1.3设置漏电保护器：1）施工现场的总配电箱和分配电箱设置两级漏电保护器，且两级漏电保护器的额定漏电动作电流和额定漏电动作工夫应作合理配合，使之具有分级保护的功能；2）开关箱中必须设置漏电保护器，施工现场一切用电装备除做保护接零外，必须在装备负荷线的首端处安装漏电保护器。1.4电器装备的设置：1）动力配电箱与照明配电箱宜分别设置；2）开关箱做到一机一闸一漏一箱；3）配电箱、开关箱应装设在干燥、透风及常温场所，其周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品；4）配电箱、开关箱应安装端正、牢固，挪动式的箱体应装设在坚固的支架上，固定式箱的下皮与地面的垂直距离为1.3m～1.5m,配电箱、开关箱到安监站购买；5）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。1.5电器装备的操作与维修：1）施工现场内临时用电的施工和维修须经过培训后取得两证的专业电工完成；2）各类用电人员应做到：a、掌握安全用电基本知识和一切装备的功能；b、运用装备前须按规定穿戴和配备好相应的劳动防护用品，并检查电器安装和保护装备能否残缺，严禁装备带“病”运转；c、停用的装备必须拉闸断电，锁好开关箱；d、负责保护所用装备的负荷线、保护零线和开关箱，发现成绩，及时报告解决；e、搬迁或挪动用电装备，须经电工切断电源并作妥善处理进行。1.6电器装备的运用与保护：1）对施工现场的一切配电箱、开关箱电工应每半月进行一次检查，并按限定的整改完成工夫进行一次检查；2）检查、保护配电箱时，须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业；3）配电箱内插座面上应注明用途；4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责，施工现场中止作业1小时以上时，应将动力开关箱上锁；5）各种电气箱内不准放置任何杂物，并应保持清洁，箱内不得挂接其它临时用电装备，用符合规格的熔断器。1.7施工现场配电线路：架空线路运用横担和绝缘子拉设，严禁随地迁延。1.8室内导线的敷设及照明安装：1）室内配线采用绝缘采用绝缘铜线，用瓷瓶敷设，距地面高度不得小于2.5m；2）进户线在室外处理要用绝缘子固定，进户线过墙应穿套管，距地面应不大于2.5m，室外要做防水弯头；3）金属外壳的灯具外壳须作保护接零，一切配件均运用镀锌件；4）室外灯具，距离地面不得小于3m，室内灯具不得低于2.4m，插座接线时应符合规范要求；5）螺口灯头的相线接在与中心螺头相连的一端，零线接在螺纹口相连的一端，灯头的绝缘外壳不得有操作和漏电；6）各种用电装备、灯具的相线须经开关控制，不得将相线直接引入灯具；7）临设内的照明灯具选用拉线开关，拉线开关距地面高度为2-3m，与门口的程度距离为0.1-0.2m，拉线出口应向下。8）生活宿舍内均采用220V照明电。2.组织措施2.1建立临时用电施工组织设计和安全用电技术措施的编
