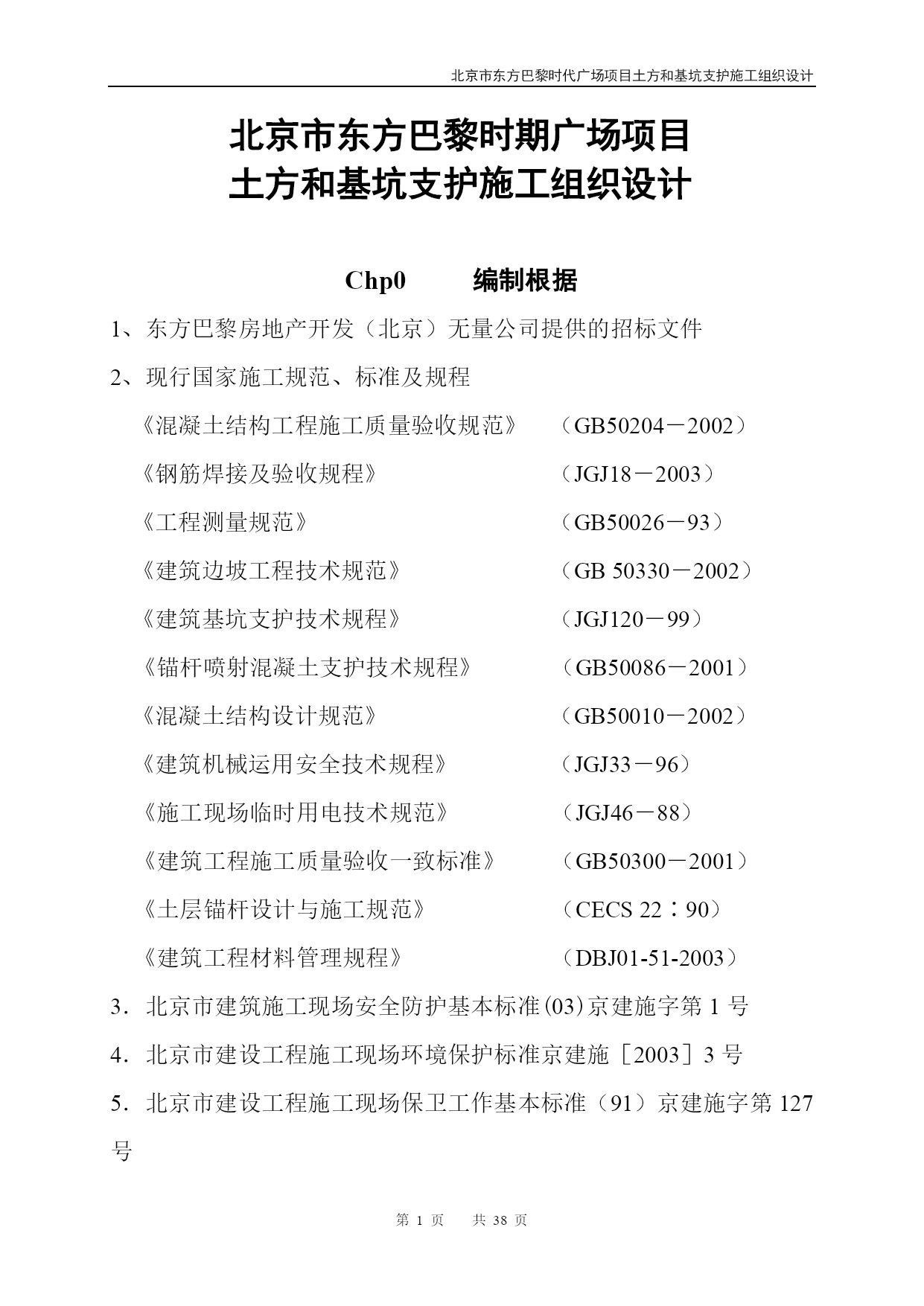

北京市东方巴黎时代广场项目土方和基坑支护施工组织设计PAGE第PAGE38页共NUMPAGES38页北京市东方巴黎时期广场项目土方和基坑支护施工组织设计Chp0编制根据1、东方巴黎房地产开发（北京）无量公司提供的招标文件2、现行国家施工规范、标准及规程《混凝土结构工程施工质量验收规范》（GB50204－2002）《钢筋焊接及验收规程》（JGJ18－2003）《工程测量规范》（GB50026－93）《建筑边坡工程技术规范》（GB50330－2002）《建筑基坑支护技术规程》（JGJ120－99）《锚杆喷射混凝土支护技术规程》（GB50086－2001）《混凝土结构设计规范》（GB50010－2002）《建筑机械运用安全技术规程》（JGJ33－96）《施工现场临时用电技术规范》（JGJ46－88）《建筑工程施工质量验收一致标准》（GB50300－2001）《土层锚杆设计与施工规范》（CECS22∶90）《建筑工程材料管理规程》（DBJ01-51-2003）3．北京市建筑施工现场安全防护基本标准(03)京建施字第1号4．北京市建设工程施工现场环境保护标准京建施［2003］3号5．北京市建设工程施工现场保卫工作基本标准（91）京建施字第127号6．我公司的企业标准，包括质量保证手册及施工作业指点书7．我公司施工类似工程的施工经验。Chp1工程概况§1-1概述拟建东方巴黎时期广场位于北京市门头沟区双峪环岛的东南角，北邻双峪路，西依滨河路，南靠门头沟地税局和滨河小区，拟建建筑物分为公寓、办公楼和商业裙房，其中公寓A、B均为地上28层，建筑檐口高度为69.80m；商业裙房为地上5层；均为地下3层，钢筋混凝土大底盘多塔框支剪力墙结构，柱距8.40m×8.40m，筏板基础，基础埋深约为－15.60m，估计最大基底荷载545KN/m2。其中±0.00=97.95m。自然地坪暂设与±0.00等高。§1-2地质情况根据勘察报告，本工程触及到的土层从上而下依次为：1、人工填土层1）、卵石素填层①：杂色，稍湿，稍密，含少许砖块及灰屑等。次要成分为岩浆岩和沉积岩，普通粒径20～80mm，最大粒径大于140mm，含漂石，磨圆度较好，由细中砂和粘性土充填。局部为杂填土①1层、粘质粉土素填土①2层。本层厚度为0.70~6.80m，层底标高为90.42~96.97m。2）、杂填土①1：杂色，稍湿，稍密，次要由建筑垃圾构成。本层厚度为0.30～4.90m。3）、粘质粉土素填土①2：褐～褐黄色，稍湿，稍密，含少许砖块及灰屑，本层以薄层或透镜体方式出现，厚度为0.60～1.40m。2、普通第四纪沉积土层1）、卵石②：杂色，湿，中密～密实，普通粒径30～80mm，最大粒径大于140mm，含漂石，次要成分为岩浆岩和沉积岩，磨圆度较好，充填30％摆布的细中砂。夹细中砂②1、圆砾②2和粉质黏土②3薄层或透镜体。本层厚度为5.20~10.70m。2）、细中砂②1：褐黄色，湿，中密～密实，以石英、长石为主，含少许圆砾及卵石，本层以薄层或透镜体方式出现，厚度为0.20~1.50m。3）、圆砾②2：杂色，湿，中密～密实，普通粒径10～20mm，最大粒径40mm，次要成分为岩浆岩和沉积岩，细中砂充填，本层以透镜体方式出现，厚度为0.50m。4）、粉质黏土②3：褐黄色，湿，可塑～硬塑，含氧化铁，局部为粘质粉土。本层以薄层或透镜体方式出现，本层厚度为0.30~0.40m。5）、卵石③：杂色，湿，中密～密实，普通粒径40～80mm，最大粒径大于140mm，含漂石，次要成分为岩浆岩和沉积岩，磨圆度较好，充填30％摆布的细中砂。夹细中砂③1、圆砾③2和粉质黏土③3薄层或透镜体。本层厚度为27.50~29.70m。详细情况请参阅岩土工程勘察报告。§1-3水文地质条件根据勘察报告显示，本工程施工范围内无地下水的影响，因而不需求考虑其水质对砼有无腐蚀性。§1-4工程量清单项目单位工程量备注挡土墙平方米约1620按图纸预估护坡桩根约245按图纸预估坡道桩根约7按图纸预估锚杆根约252按图纸预估桩顶连梁立方米约161按图纸预估桩间土处理平方米约4430按图纸预估土方万立方米约16.68按图纸预估Chp2基坑支护方案设计本工程考虑到场地的限制和为保证边坡、建筑物及周围管线的安全，土方开挖时需对边坡进行人工支护。根据岩土工程勘察报告、相关方提供的各种材料和现场实践情况，为保证工程安全兼顾经济，拟采用桩锚结合挡土墙支护方式进行围护。具体实行方法如下：自然地面以下4米范围内采用挡土墙支护以免破坏地下管线，为了保证基坑安全和减小基坑位移控制变形，自然地面以下4米范围外较深土层采用护坡桩加预应力锚
