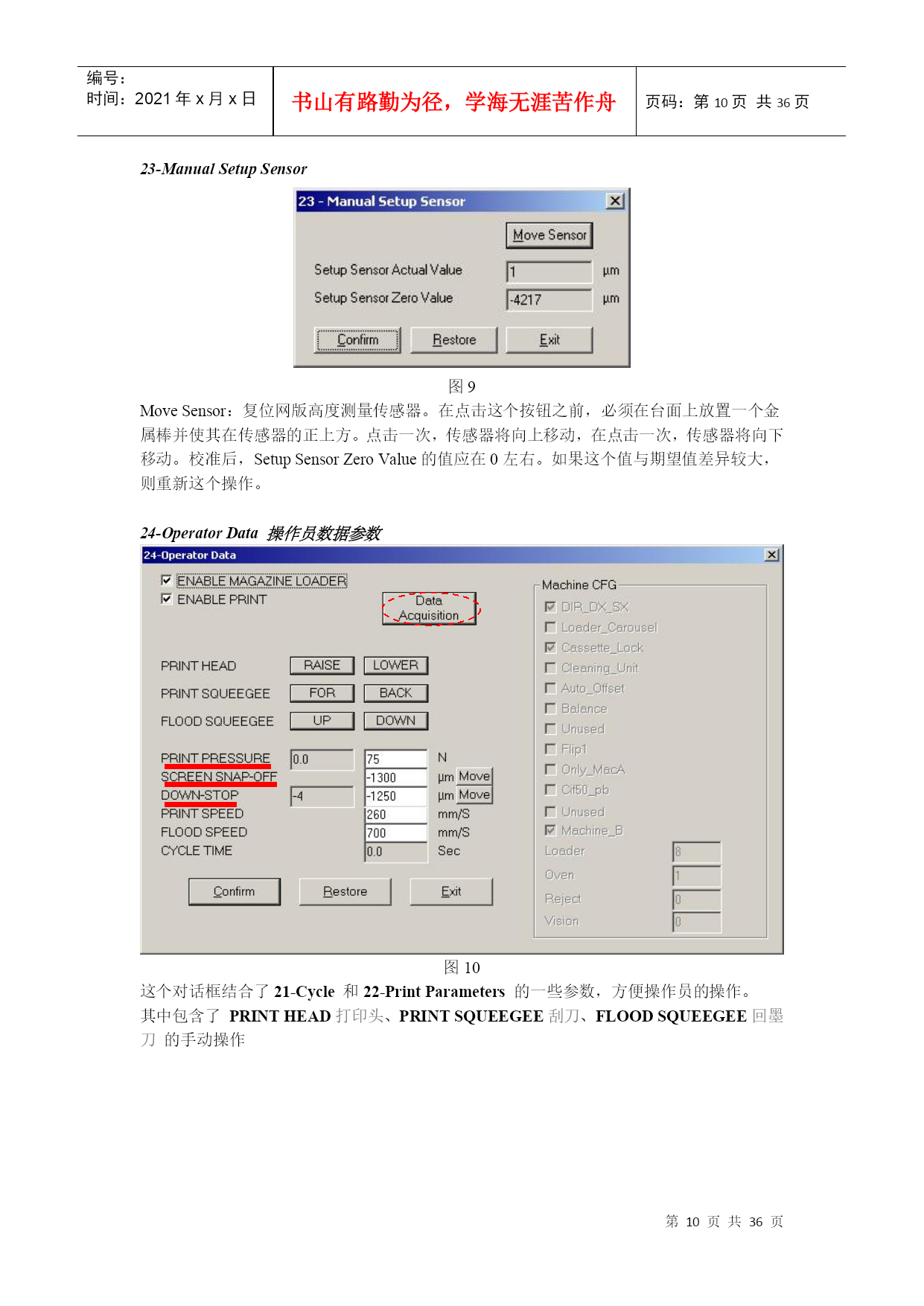

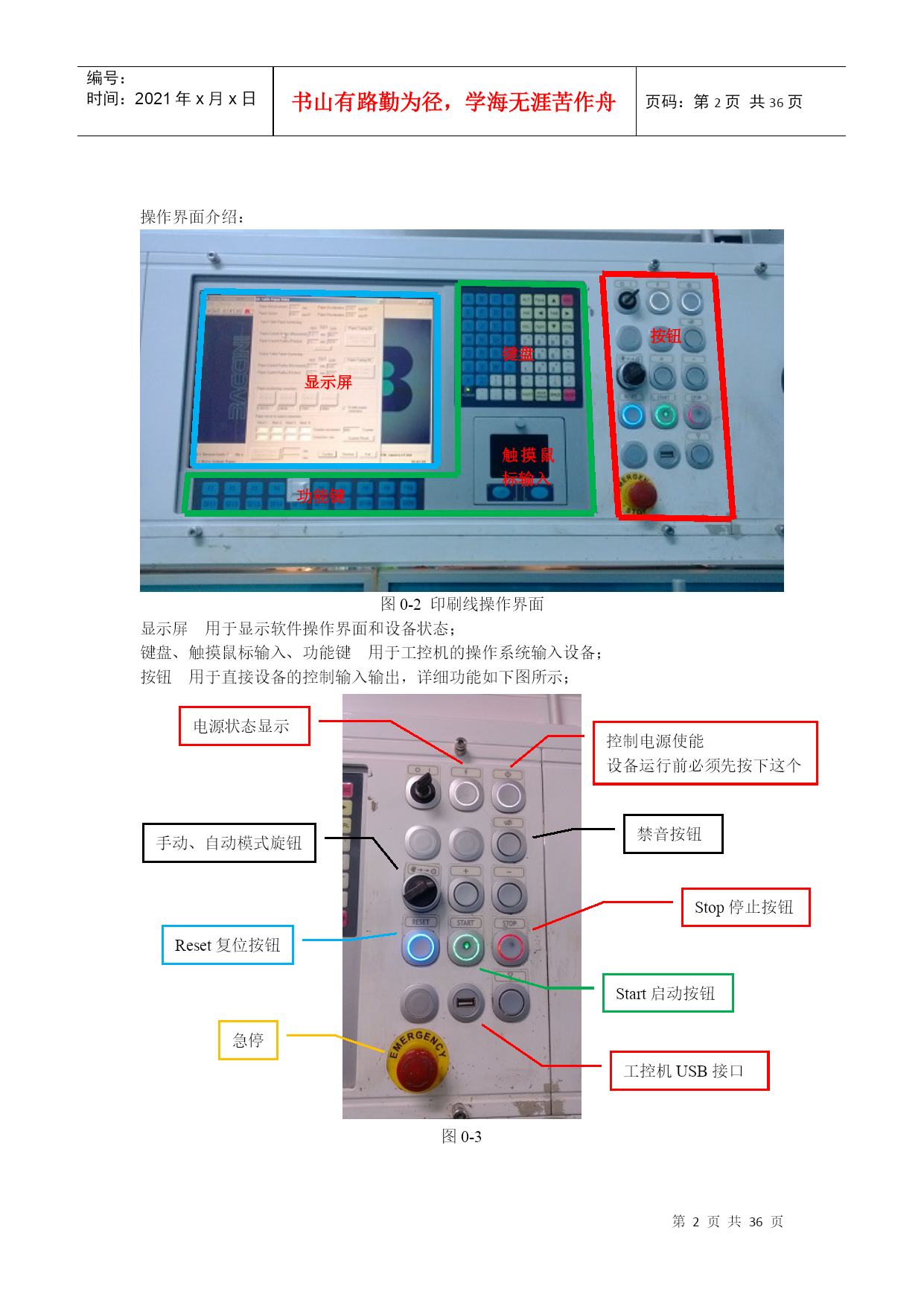

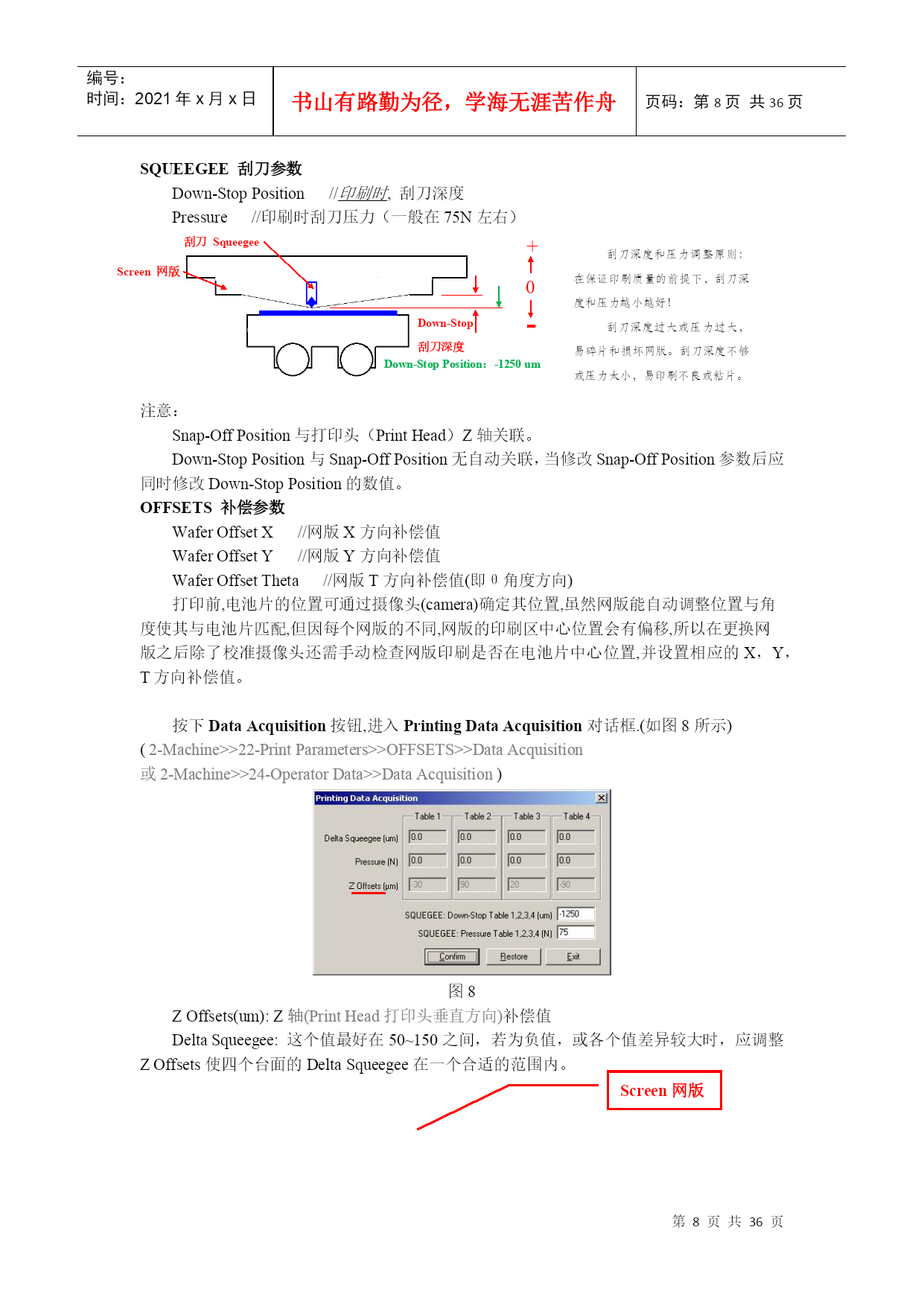

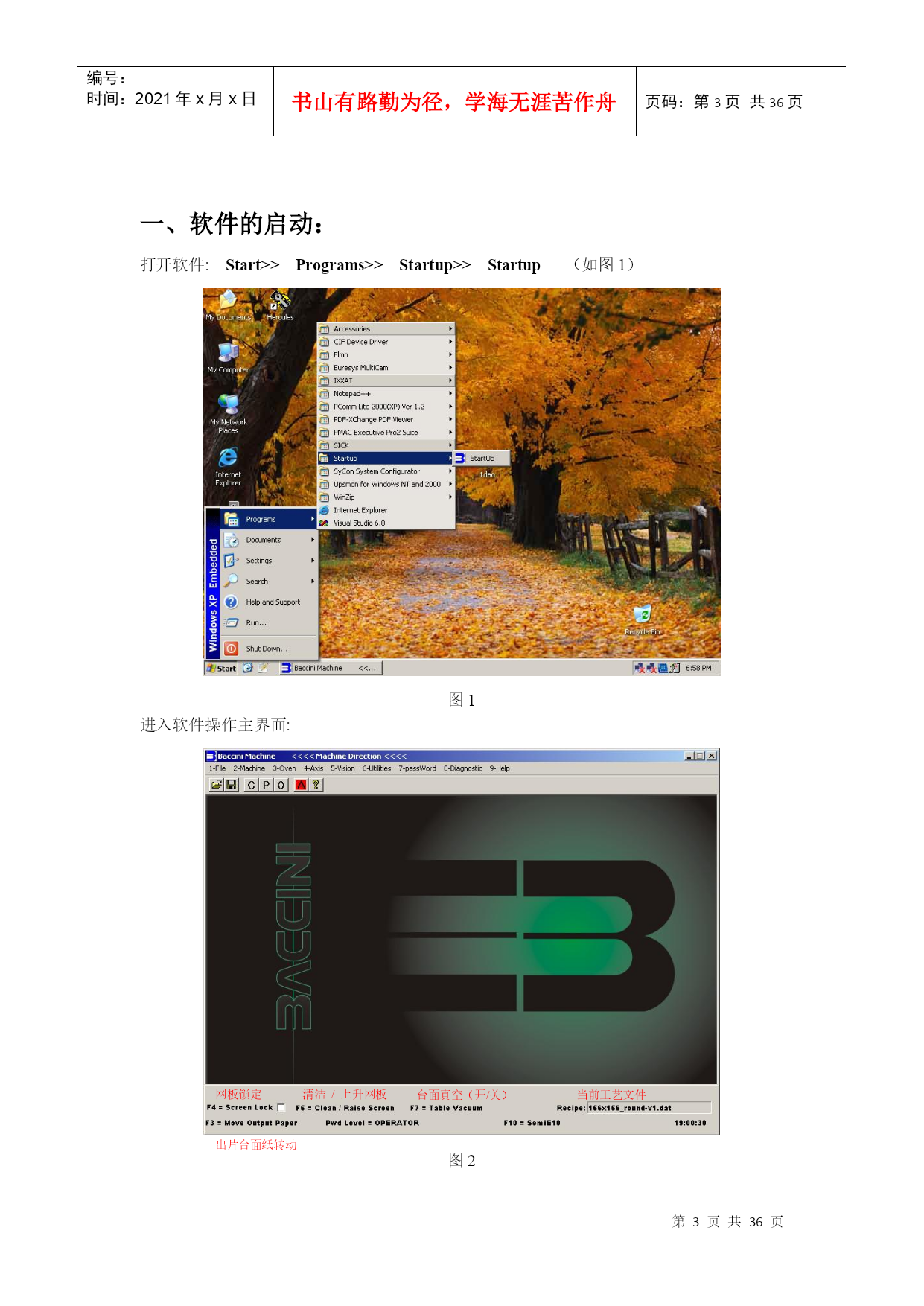

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE36页共NUMPAGES36页第PAGE\*MERGEFORMAT36页共NUMPAGES\*MERGEFORMAT36页丝网印刷生产线操作实习总结以下为我个人的实习总结：设备的启动:启动设备电源总开关及真空和空压气总开关,如下图所示:真空和空压气总开关电源总开关图0-1等待设备工控机启动和操作软件的自动启动。其中操作界面如图0-2所示：操作界面介绍：按钮触摸鼠标输入键盘功能键显示屏图0-2印刷线操作界面显示屏用于显示软件操作界面和设备状态；键盘、触摸鼠标输入、功能键用于工控机的操作系统输入设备；按钮用于直接设备的控制输入输出，详细功能如下图所示；工控机USB接口Start启动按钮手动、自动模式旋钮禁音按钮急停Reset复位按钮Stop停止按钮控制电源使能设备运行前必须先按下这个电源状态显示图0-3一、软件的启动：打开软件:Start>>Programs>>Startup>>Startup（如图1）图1进入软件操作主界面:出片台面纸转动当前工艺文件台面真空（开/关）清洁/上升网板网板锁定图2如图2所示，为软件的操作主界面，分别由菜单栏（1-File等）、快捷按钮以及下面的功能键说明和状态显示组成。二、软件的操作使用：1-File文件菜单:图3打开工艺文件对话框(FindDirectoryAndFile):图4点击Loaddata按钮即可打开选中的工艺文件。2-Machine设备菜单:图5其中，快捷按钮：21-CycleData22-PrintData24-OperatorPage21-Cycle运行对话框:图6MainSetting（主体设置）EnableLoader//允许上料（ITEM1中有上料机）EnableOvenHeating//允许烘箱加热（ITME1和ITME2中有烘箱）EnablePrinting//允许打印EnableBuffer1/2//允许经过缓冲箱停止EnableBuffer1/2Cent.Device//允许使用缓冲箱中心校准设备VisionSetting（视频设置）EnableWaferAlignment//允许电池片校正EnableScreenAlignment//允许网版校正CheckBreakageBefore//印刷前破损检查CheckBreakageAfter//印刷后破损检查PieceDimension(电池片尺寸)SingleNest：0//为0则使用所有的台面印刷，为1~4则仅使用输入的台面印刷22-PrintParameters打印参数界面:图7当前使用的印刷模式为：SqueegeeandFlood（先印刷后回墨）SCREEN网版参数Snap-OffPosition//印刷时,网版到电池片之间的距离（常为负值）Snap-Off网版间距网版间距调整原则：在保证印刷质量的前提下，网版间距越小越好！网版间距太小，易粘版或印刷模糊。网版间距太大，易印刷不良和损坏网版。-+Snap-OffPosition-1300umRef0Screen网版Cells电池片Table台面SQUEEGEE刮刀参数Down-StopPosition//印刷时,刮刀深度Pressure//印刷时刮刀压力（一般在75N左右）刮刀深度和压力调整原则：在保证印刷质量的前提下，刮刀深度和压力越小越好！刮刀深度过大或压力过大，易碎片和损坏网版。刮刀深度不够或压力太小，易印刷不良或粘片。Down-Stop刮刀深度Down-StopPosition：-1250um+-0刮刀SqueegeeScreen网版注意：Snap-OffPosition与打印头（PrintHead）Z轴关联。Down-StopPosition与Snap-OffPosition无自动关联，当修改Snap-OffPosition参数后应同时修改Down-StopPosition的数值。OFFSETS补偿参数WaferOffsetX//网版X方向补偿值WaferOffsetY//网版Y方向补偿值WaferOffsetTheta//网版T方向补偿值(即θ角度方向)打印前,电池片的位置可通过摄像头(camera)确定其位置,虽然网版能自动调整位置与角度使其与电池片匹配,但因每个网版的不同,网版的印刷区中心位置会有偏移,所以在更换网版之后除了校准摄像头还需手动检查网版印刷是否在电池片中心位置,并设置相应的
