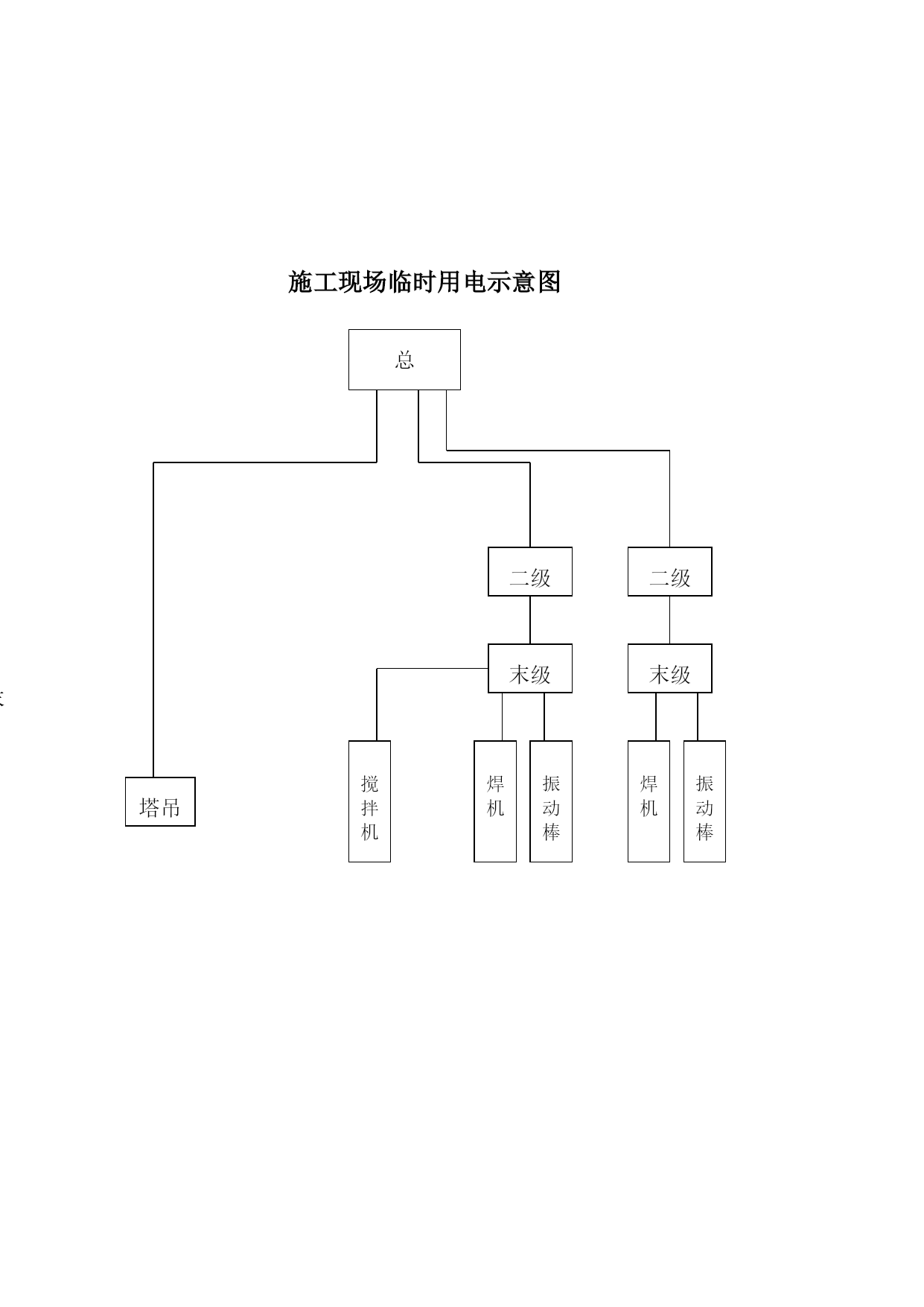

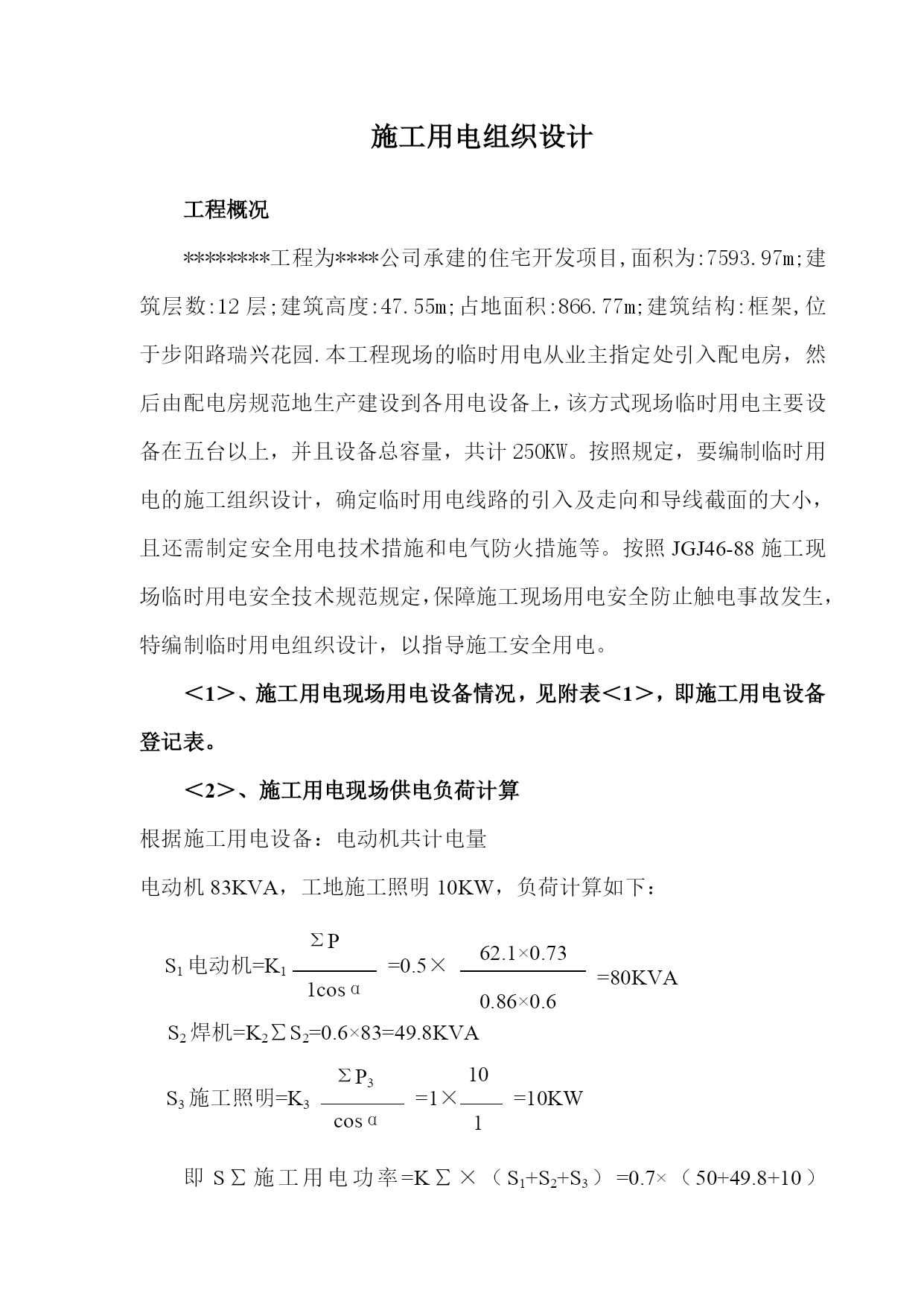

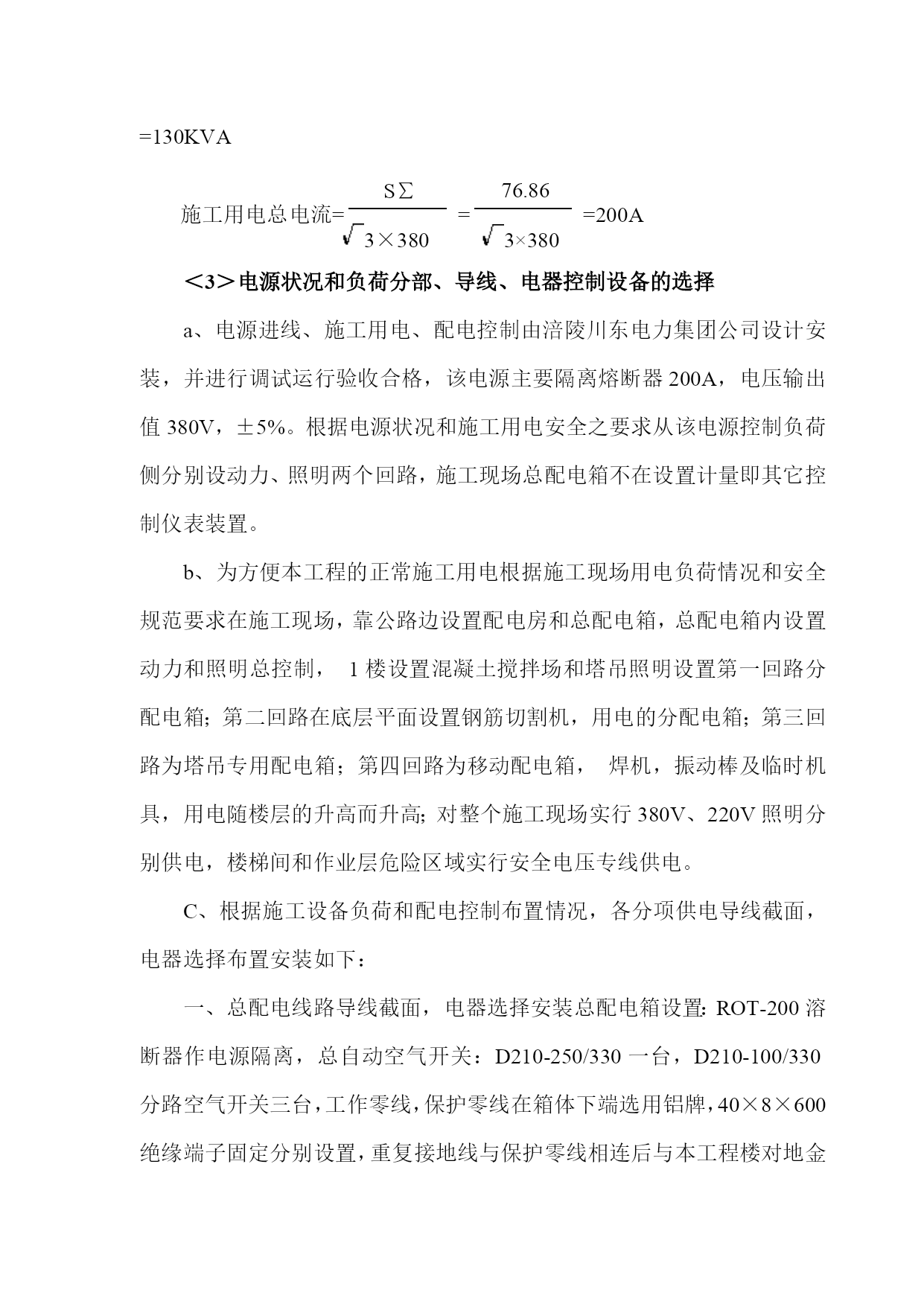

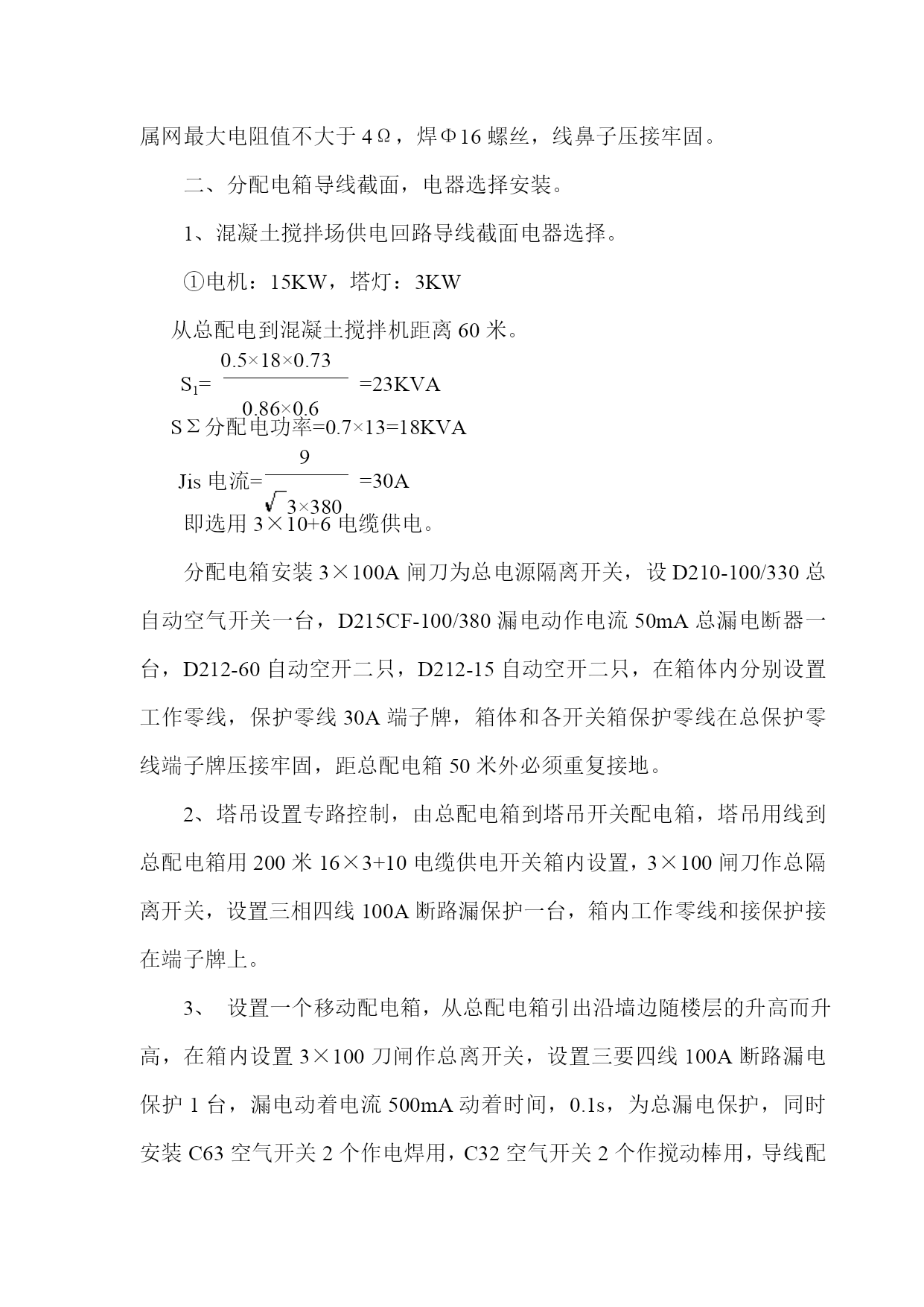

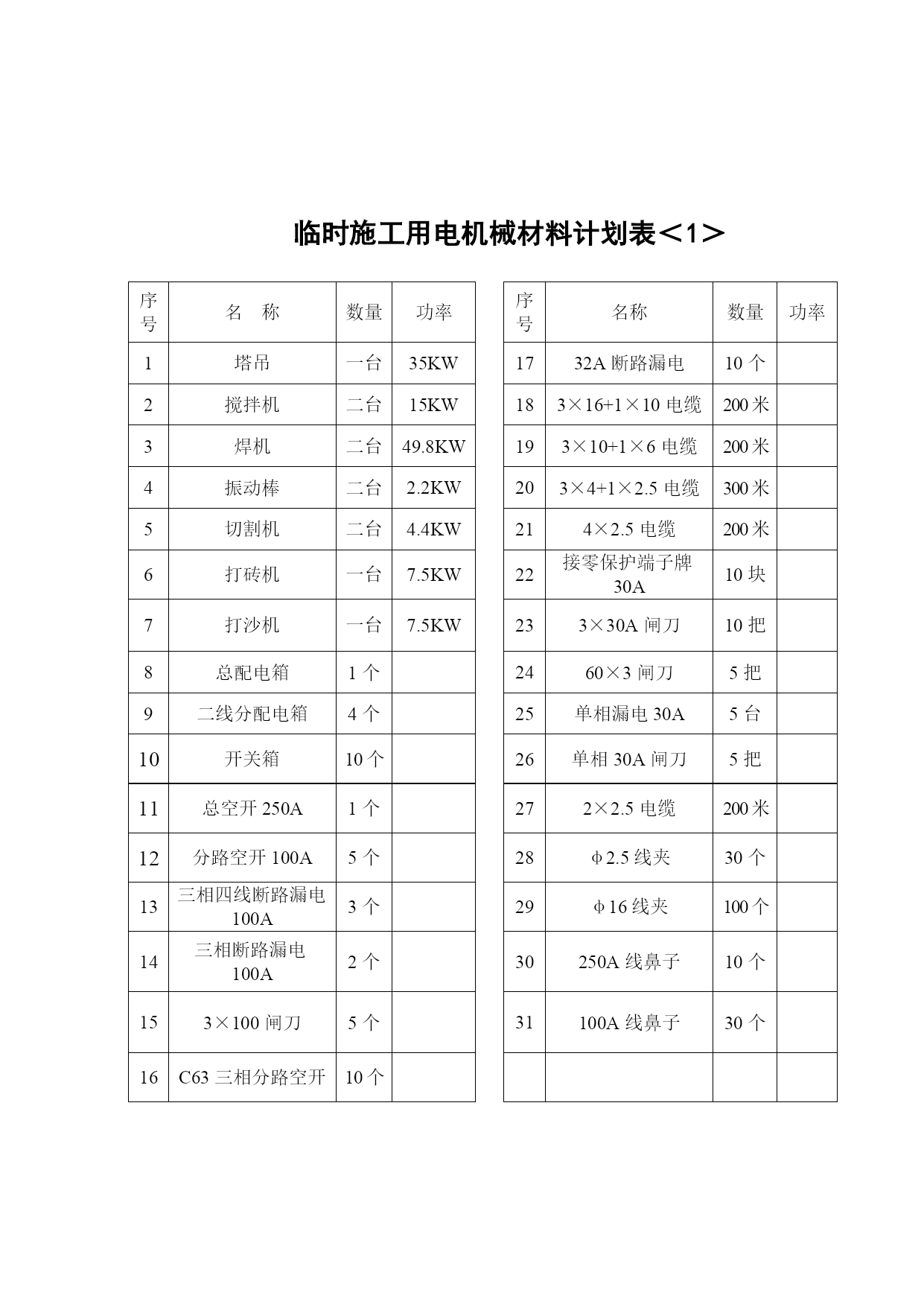

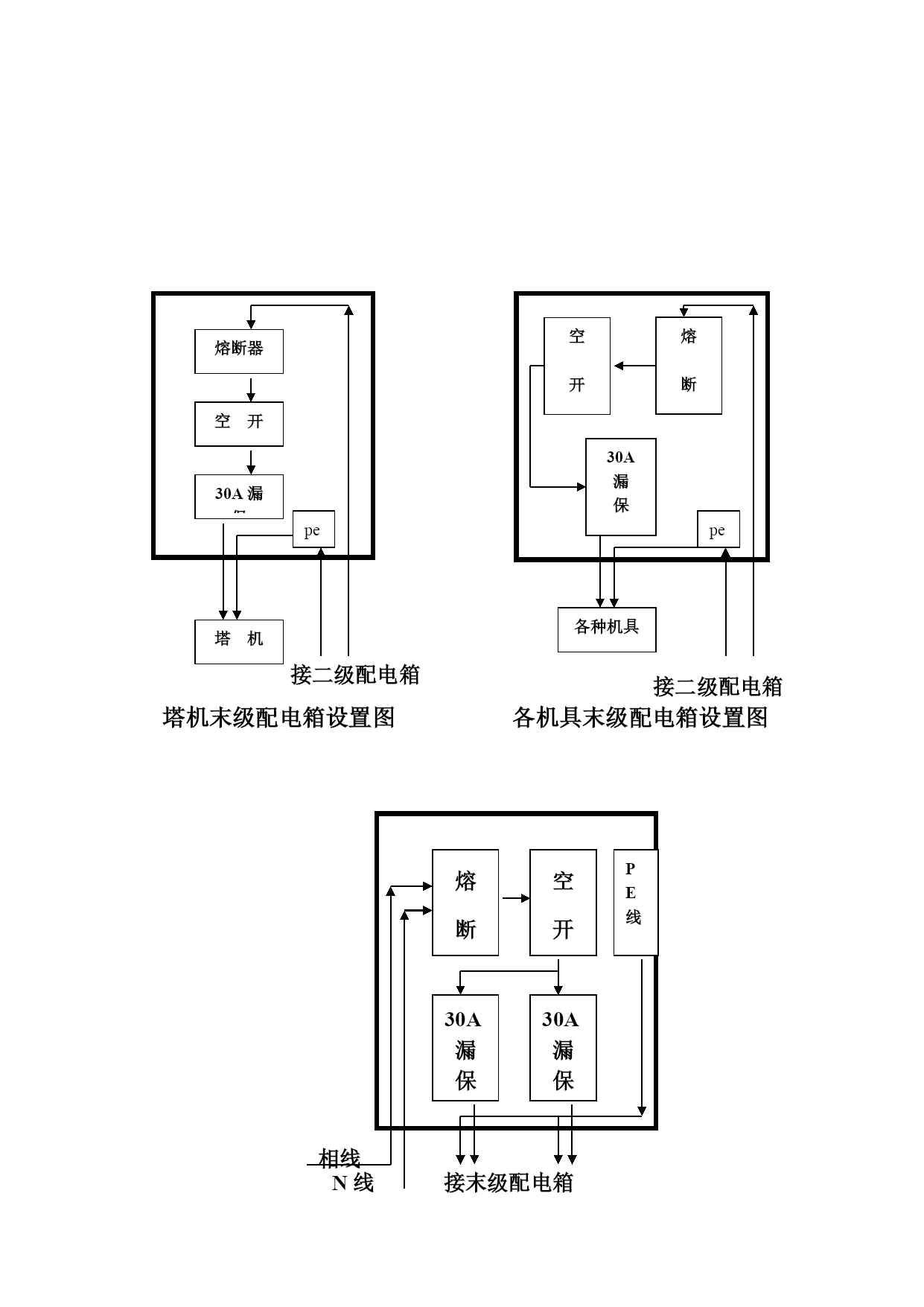

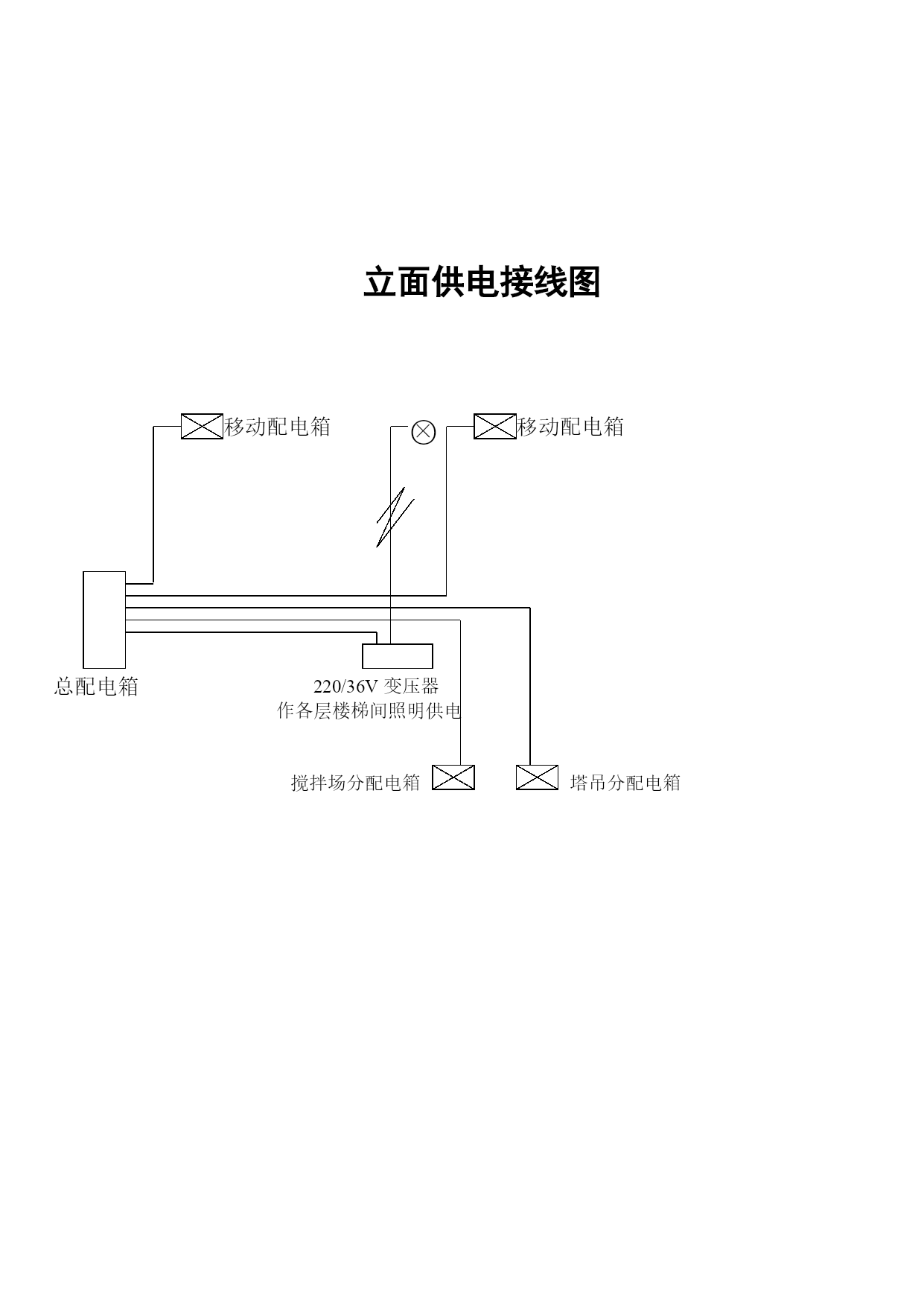

施工用电组织设计工程概况********工程为****公司承建的住宅开发项目,面积为:7593.97m;建筑层数:12层;建筑高度:47.55m;占地面积:866.77m;建筑结构:框架,位于步阳路瑞兴花园.本工程现场的临时用电从业主指定处引入配电房，然后由配电房规范地生产建设到各用电设备上，该方式现场临时用电主要设备在五台以上，并且设备总容量，共计250KW。按照规定，要编制临时用电的施工组织设计，确定临时用电线路的引入及走向和导线截面的大小，且还需制定安全用电技术措施和电气防火措施等。按照JGJ46-88施工现场临时用电安全技术规范规定，保障施工现场用电安全防止触电事故发生，特编制临时用电组织设计，以指导施工安全用电。＜1＞、施工用电现场用电设备情况，见附表＜1＞，即施工用电设备登记表。＜2＞、施工用电现场供电负荷计算根据施工用电设备：电动机共计电量电动机83KVA，工地施工照明10KW，负荷计算如下：=80KVA62.1×0.730.86×0.6=0.5×ΣP1cosαS1电动机=K1101ΣP3cosαS2焊机=K2∑S2=0.6×83=49.8KVA=10KW=1×S3施工照明=K3即S∑施工用电功率=K∑×（S1+S2+S3）=0.7×（50+49.8+10）=130KVA=200A76.863×380=S∑3×380施工用电总电流=＜3＞电源状况和负荷分部、导线、电器控制设备的选择a、电源进线、施工用电、配电控制由涪陵川东电力集团公司设计安装，并进行调试运行验收合格，该电源主要隔离熔断器200A，电压输出值380V，±5%。根据电源状况和施工用电安全之要求从该电源控制负荷侧分别设动力、照明两个回路，施工现场总配电箱不在设置计量即其它控制仪表装置。b、为方便本工程的正常施工用电根据施工现场用电负荷情况和安全规范要求在施工现场，靠公路边设置配电房和总配电箱，总配电箱内设置动力和照明总控制，1楼设置混凝土搅拌场和塔吊照明设置第一回路分配电箱；第二回路在底层平面设置钢筋切割机，用电的分配电箱；第三回路为塔吊专用配电箱；第四回路为移动配电箱，焊机，振动棒及临时机具，用电随楼层的升高而升高；对整个施工现场实行380V、220V照明分别供电，楼梯间和作业层危险区域实行安全电压专线供电。C、根据施工设备负荷和配电控制布置情况，各分项供电导线截面，电器选择布置安装如下：一、总配电线路导线截面，电器选择安装总配电箱设置：ROT-200溶断器作电源隔离，总自动空气开关：D210-250/330一台，D210-100/330分路空气开关三台，工作零线，保护零线在箱体下端选用铝牌，40×8×600绝缘端子固定分别设置，重复接地线与保护零线相连后与本工程楼对地金属网最大电阻值不大于4Ω，焊Φ16螺丝，线鼻子压接牢固。二、分配电箱导线截面，电器选择安装。1、混凝土搅拌场供电回路导线截面电器选择。①电机：15KW，塔灯：3KW0.5×18×0.730.86×0.6从总配电到混凝土搅拌机距离60米。=23KVAS1=93×380SΣ分配电功率=0.7×13=18KVA=30AJis电流=即选用3×10+6电缆供电。分配电箱安装3×100A闸刀为总电源隔离开关，设D210-100/330总自动空气开关一台，D215CF-100/380漏电动作电流50mA总漏电断器一台，D212-60自动空开二只，D212-15自动空开二只，在箱体内分别设置工作零线，保护零线30A端子牌，箱体和各开关箱保护零线在总保护零线端子牌压接牢固，距总配电箱50米外必须重复接地。2、塔吊设置专路控制，由总配电箱到塔吊开关配电箱，塔吊用线到总配电箱用200米16×3+10电缆供电开关箱内设置，3×100闸刀作总隔离开关，设置三相四线100A断路漏保护一台，箱内工作零线和接保护接在端子牌上。3、设置一个移动配电箱，从总配电箱引出沿墙边随楼层的升高而升高，在箱内设置3×100刀闸作总离开关，设置三要四线100A断路漏电保护1台，漏电动着电流500mA动着时间，0.1s，为总漏电保护，同时安装C63空气开关2个作电焊用，C32空气开关2个作搅动棒用，导线配置3×16+10的电缆供电箱内装设工作零线和保护零线端子牌。三、开关箱及电器设备控制、导线选择。开关箱是对机械设备的管制，使用及施工现场操作人员安全起关键性作用，合理配置开关箱及开关箱电器配件、导线选择，实现“一机、一闸、一箱、一漏”，防止触电事故发生，对开关箱及电器设备控制，导线选择作如下要求：1、固定式设备开关箱、导线、电器控制设备选择、设备导线选用4×25橡胶软铜芯线＞3KW、≤7.5KW设备导
