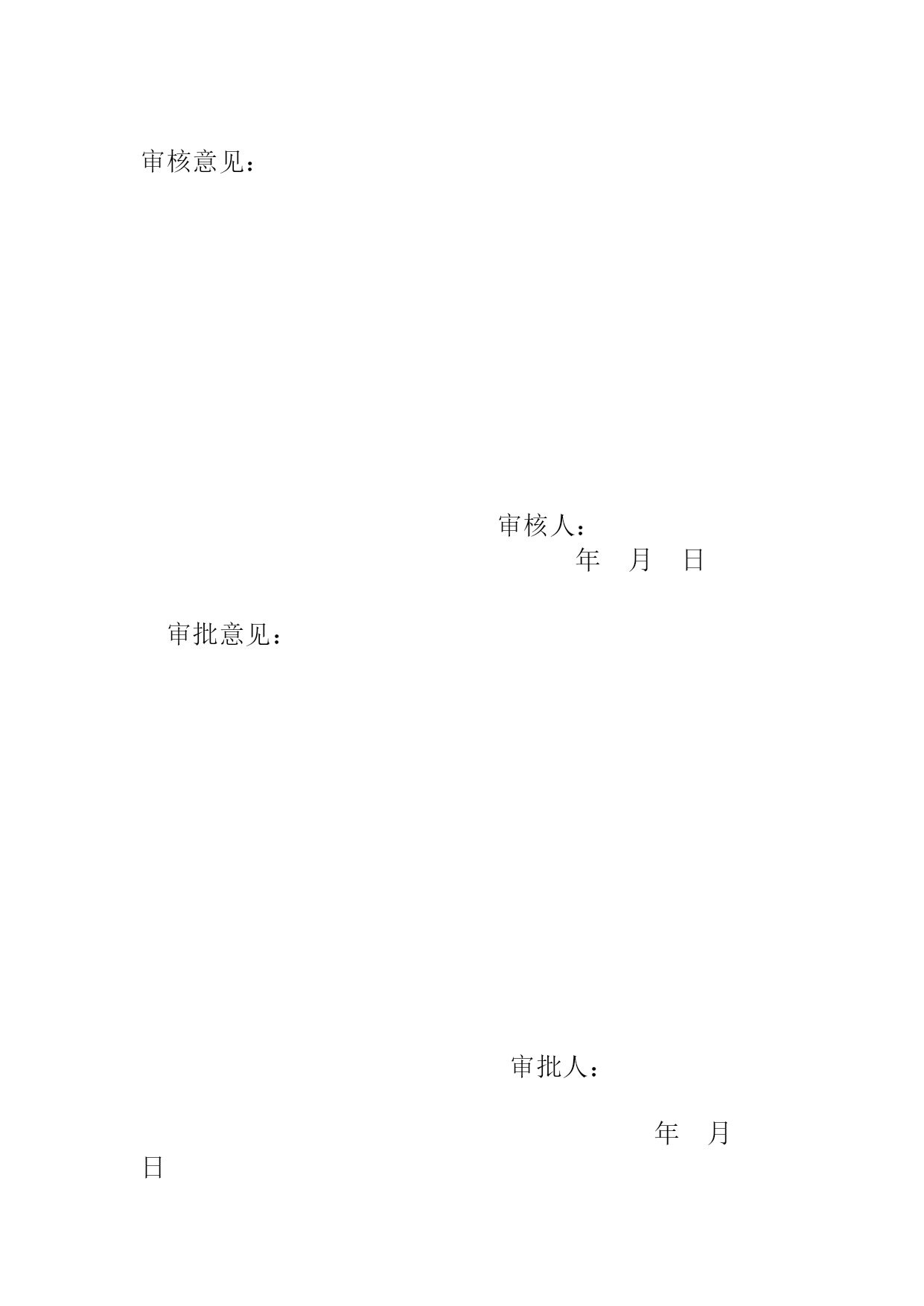

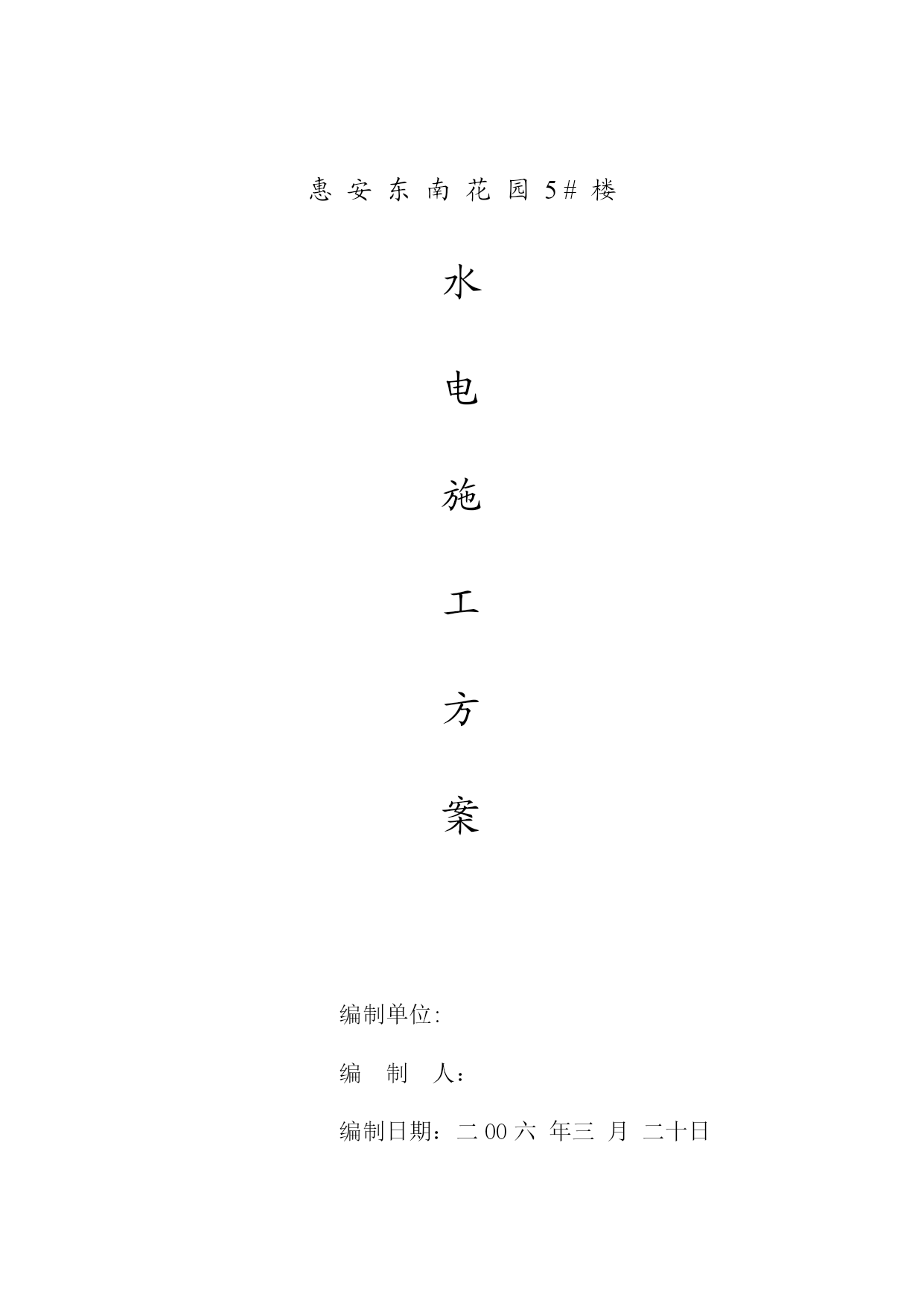

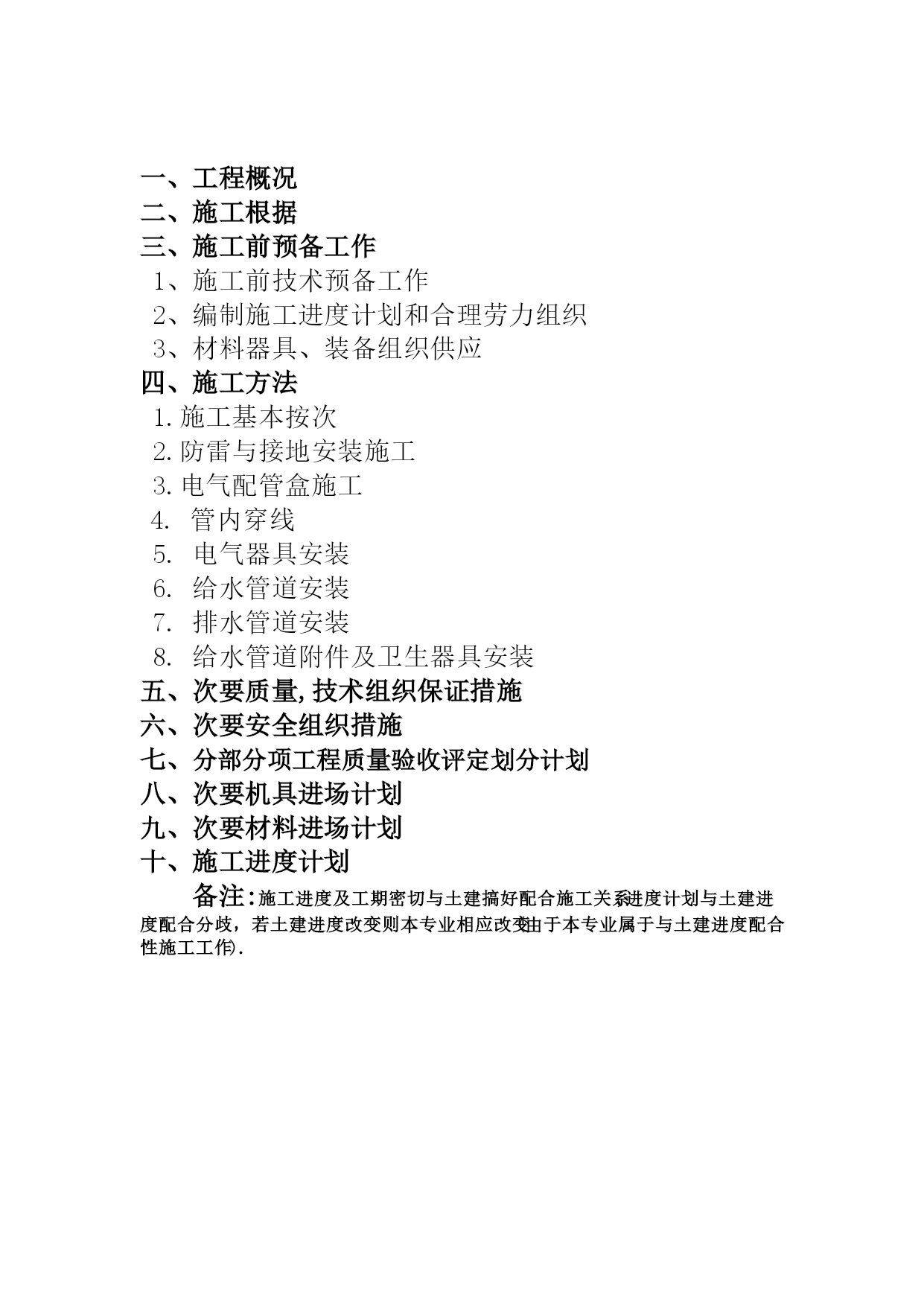

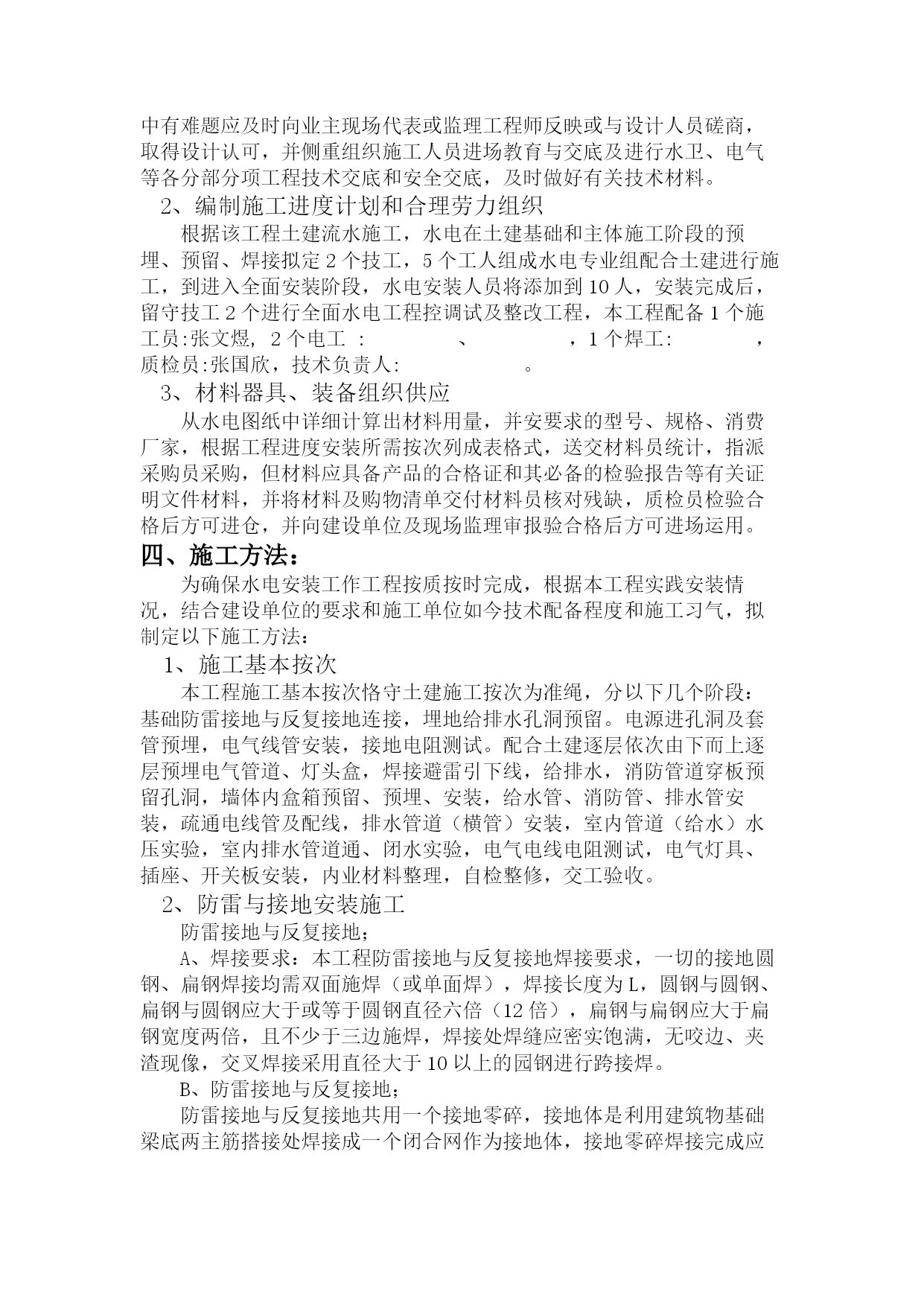

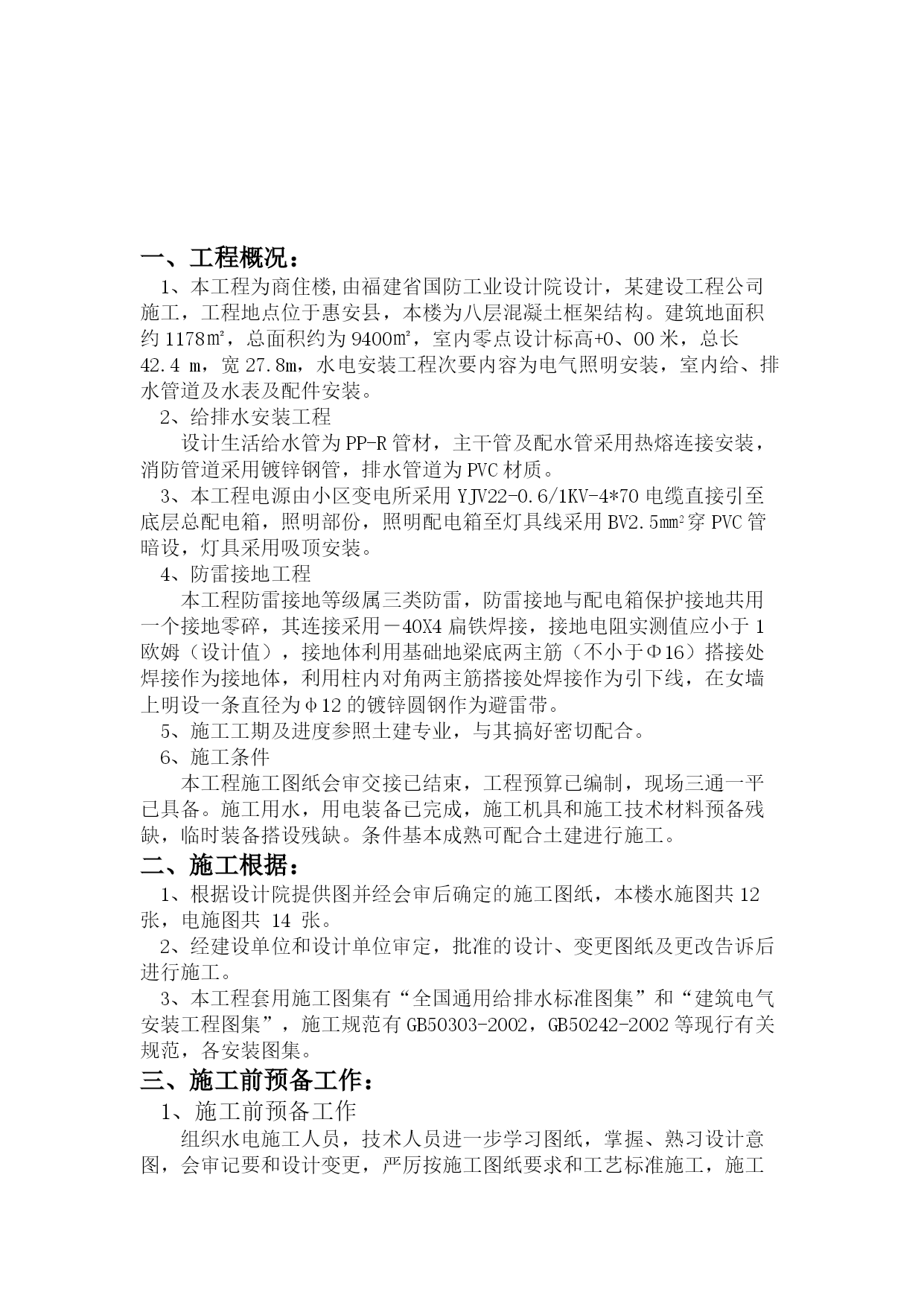

惠安东南花园5#楼水电施工方案编制单位:编制人：编制日期：二00六年三月二十日审核意见：审核人：年月日审批意见：审批人：年月日一、工程概况二、施工根据三、施工前预备工作1、施工前技术预备工作2、编制施工进度计划和合理劳力组织3、材料器具、装备组织供应四、施工方法1.施工基本按次2.防雷与接地安装施工3.电气配管盒施工4.管内穿线5.电气器具安装6.给水管道安装7.排水管道安装8.给水管道附件及卫生器具安装五、次要质量,技术组织保证措施六、次要安全组织措施七、分部分项工程质量验收评定划分计划八、次要机具进场计划九、次要材料进场计划十、施工进度计划备注:施工进度及工期密切与土建搞好配合施工关系,进度计划与土建进度配合分歧，若土建进度改变则本专业相应改变(由于本专业属于与土建进度配合性施工工作).一、工程概况：1、本工程为商住楼,由福建省国防工业设计院设计，某建设工程公司施工，工程地点位于惠安县，本楼为八层混凝土框架结构。建筑地面积约1178㎡，总面积约为9400㎡，室内零点设计标高+0、00米，总长42.4m，宽27.8m，水电安装工程次要内容为电气照明安装，室内给、排水管道及水表及配件安装。2、给排水安装工程设计生活给水管为PP-R管材，主干管及配水管采用热熔连接安装，消防管道采用镀锌钢管，排水管道为PVC材质。3、本工程电源由小区变电所采用YJV22-0.6/1KV-4*70电缆直接引至底层总配电箱，照明部份，照明配电箱至灯具线采用BV2.5㎜2穿PVC管暗设，灯具采用吸顶安装。4、防雷接地工程本工程防雷接地等级属三类防雷，防雷接地与配电箱保护接地共用一个接地零碎，其连接采用－40X4扁铁焊接，接地电阻实测值应小于1欧姆（设计值），接地体利用基础地梁底两主筋（不小于Φ16）搭接处焊接作为接地体，利用柱内对角两主筋搭接处焊接作为引下线，在女墙上明设一条直径为φ12的镀锌圆钢作为避雷带。5、施工工期及进度参照土建专业，与其搞好密切配合。6、施工条件本工程施工图纸会审交接已结束，工程预算已编制，现场三通一平已具备。施工用水，用电装备已完成，施工机具和施工技术材料预备残缺，临时装备搭设残缺。条件基本成熟可配合土建进行施工。二、施工根据：1、根据设计院提供图并经会审后确定的施工图纸，本楼水施图共12张，电施图共14张。2、经建设单位和设计单位审定，批准的设计、变更图纸及更改告诉后进行施工。3、本工程套用施工图集有“全国通用给排水标准图集”和“建筑电气安装工程图集”，施工规范有GB50303-2002，GB50242-2002等现行有关规范，各安装图集。三、施工前预备工作：1、施工前预备工作组织水电施工人员，技术人员进一步学习图纸，掌握、熟习设计意图，会审记要和设计变更，严厉按施工图纸要求和工艺标准施工，施工中有难题应及时向业主现场代表或监理工程师反映或与设计人员磋商，取得设计认可，并侧重组织施工人员进场教育与交底及进行水卫、电气等各分部分项工程技术交底和安全交底，及时做好有关技术材料。2、编制施工进度计划和合理劳力组织根据该工程土建流水施工，水电在土建基础和主体施工阶段的预埋、预留、焊接拟定2个技工，5个工人组成水电专业组配合土建进行施工，到进入全面安装阶段，水电安装人员将添加到10人，安装完成后，留守技工2个进行全面水电工程控调试及整改工程，本工程配备1个施工员:张文煜,2个电工:、，1个焊工:，质检员:张国欣，技术负责人:。3、材料器具、装备组织供应从水电图纸中详细计算出材料用量，并安要求的型号、规格、消费厂家，根据工程进度安装所需按次列成表格式，送交材料员统计，指派采购员采购，但材料应具备产品的合格证和其必备的检验报告等有关证明文件材料，并将材料及购物清单交付材料员核对残缺，质检员检验合格后方可进仓，并向建设单位及现场监理审报验合格后方可进场运用。四、施工方法：为确保水电安装工作工程按质按时完成，根据本工程实践安装情况，结合建设单位的要求和施工单位如今技术配备程度和施工习气，拟制定以下施工方法：1、施工基本按次本工程施工基本按次恪守土建施工按次为准绳，分以下几个阶段：基础防雷接地与反复接地连接，埋地给排水孔洞预留。电源进孔洞及套管预埋，电气线管安装，接地电阻测试。配合土建逐层依次由下而上逐层预埋电气管道、灯头盒，焊接避雷引下线，给排水，消防管道穿板预留孔洞，墙体内盒箱预留、预埋、安装，给水管、消防管、排水管安装，疏通电线管及配线，排水管道（横管）安装，室内管道（给水）水压实验，室内排水管道通、闭水实验，电气电线电阻
