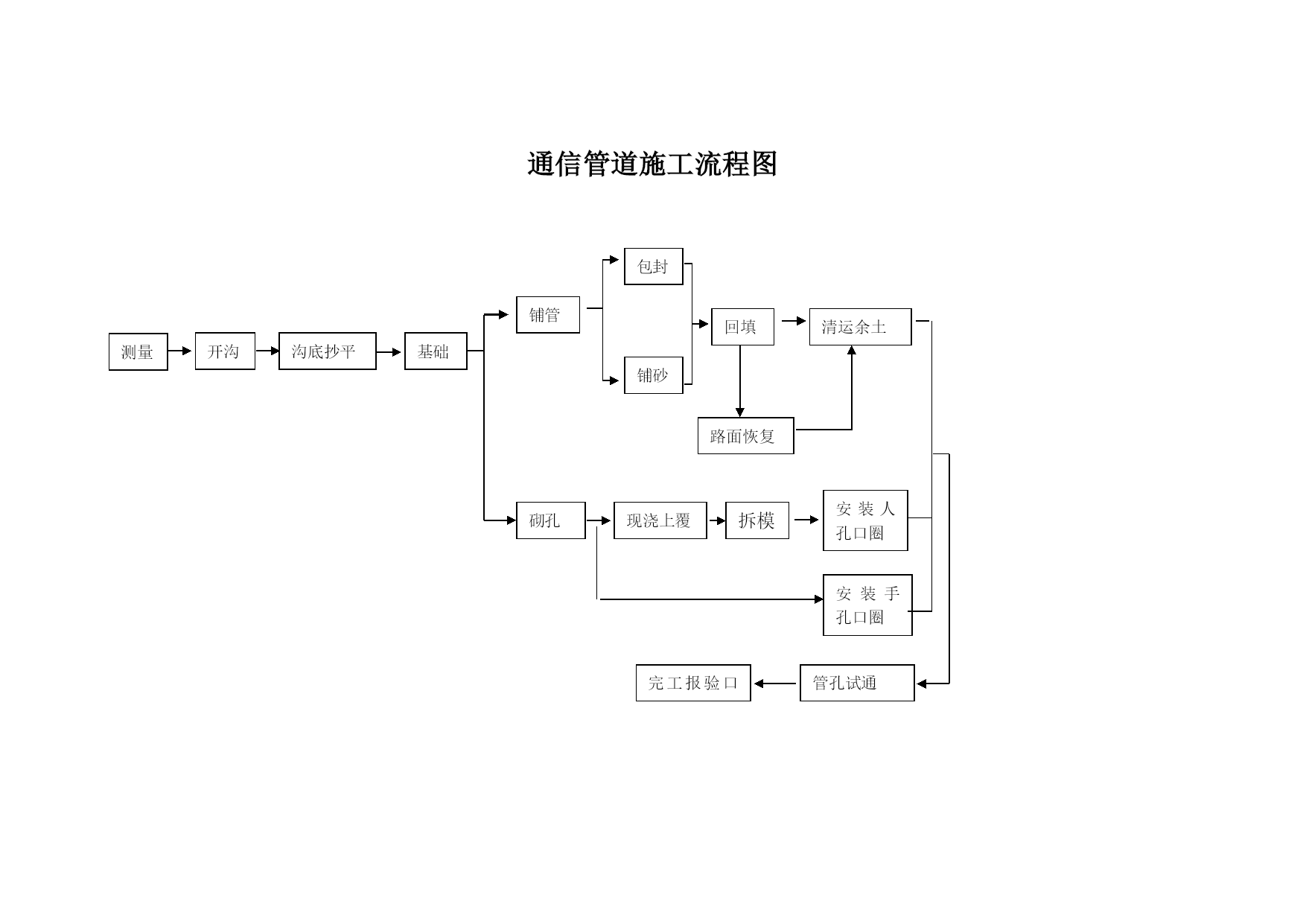

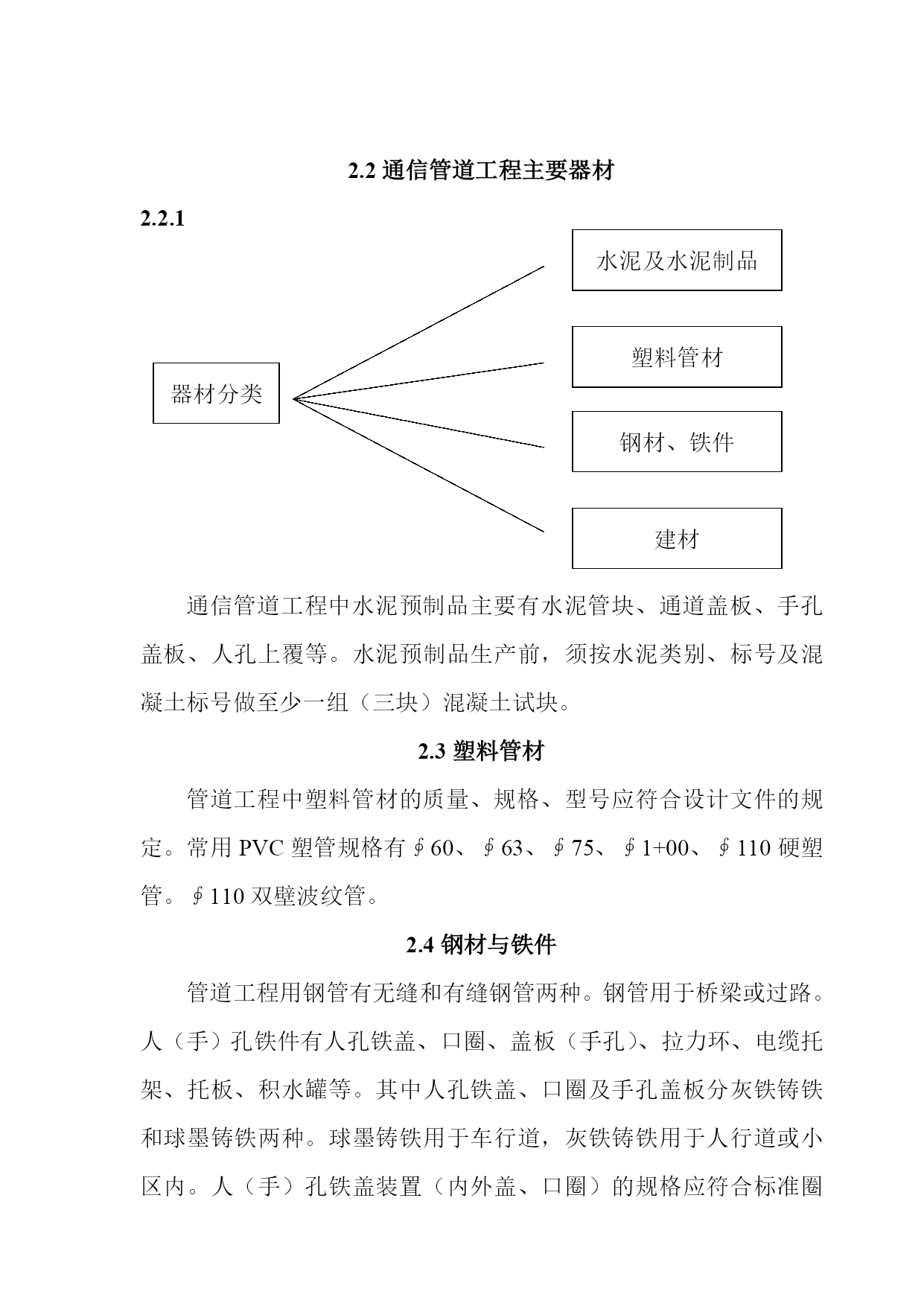

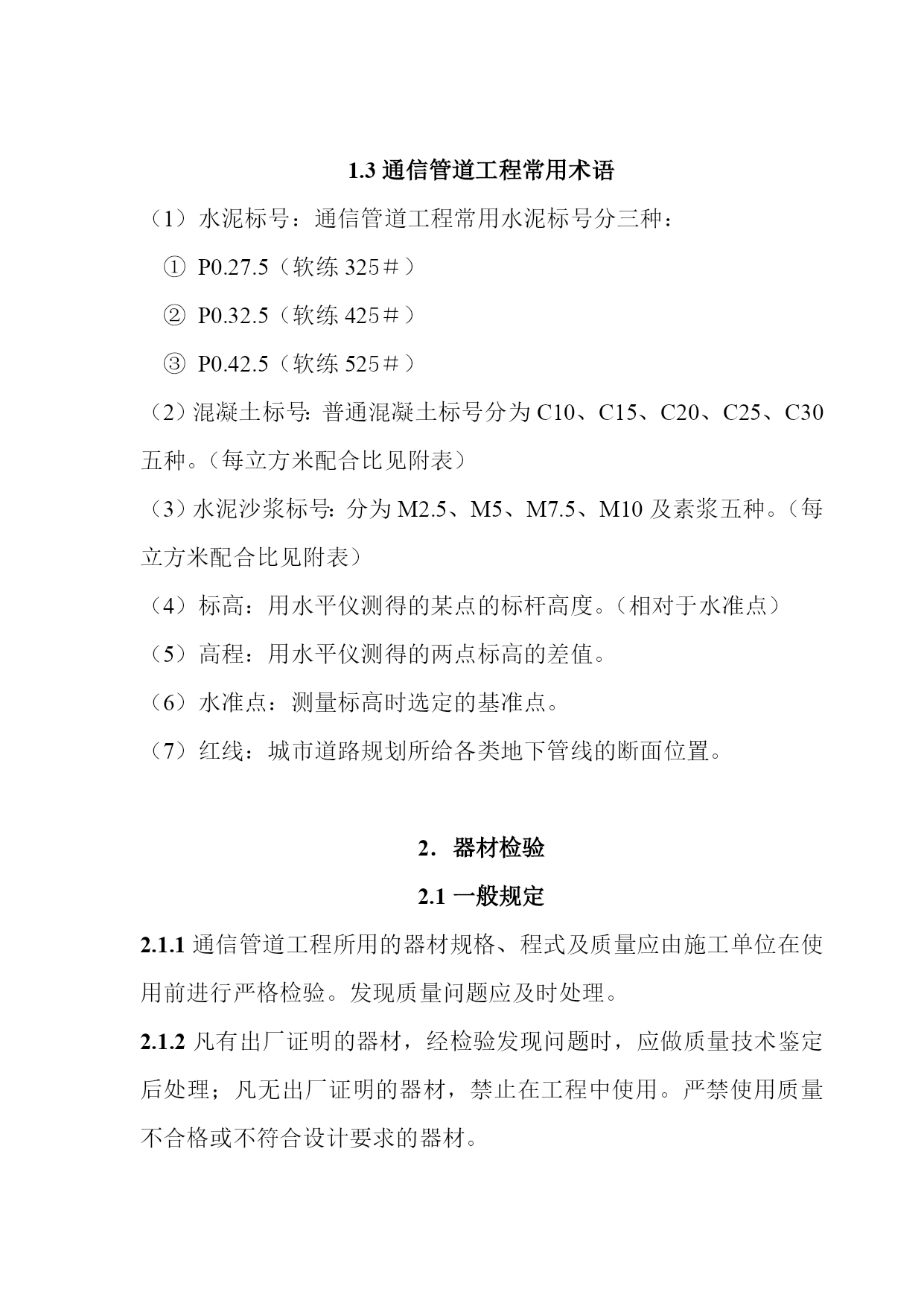

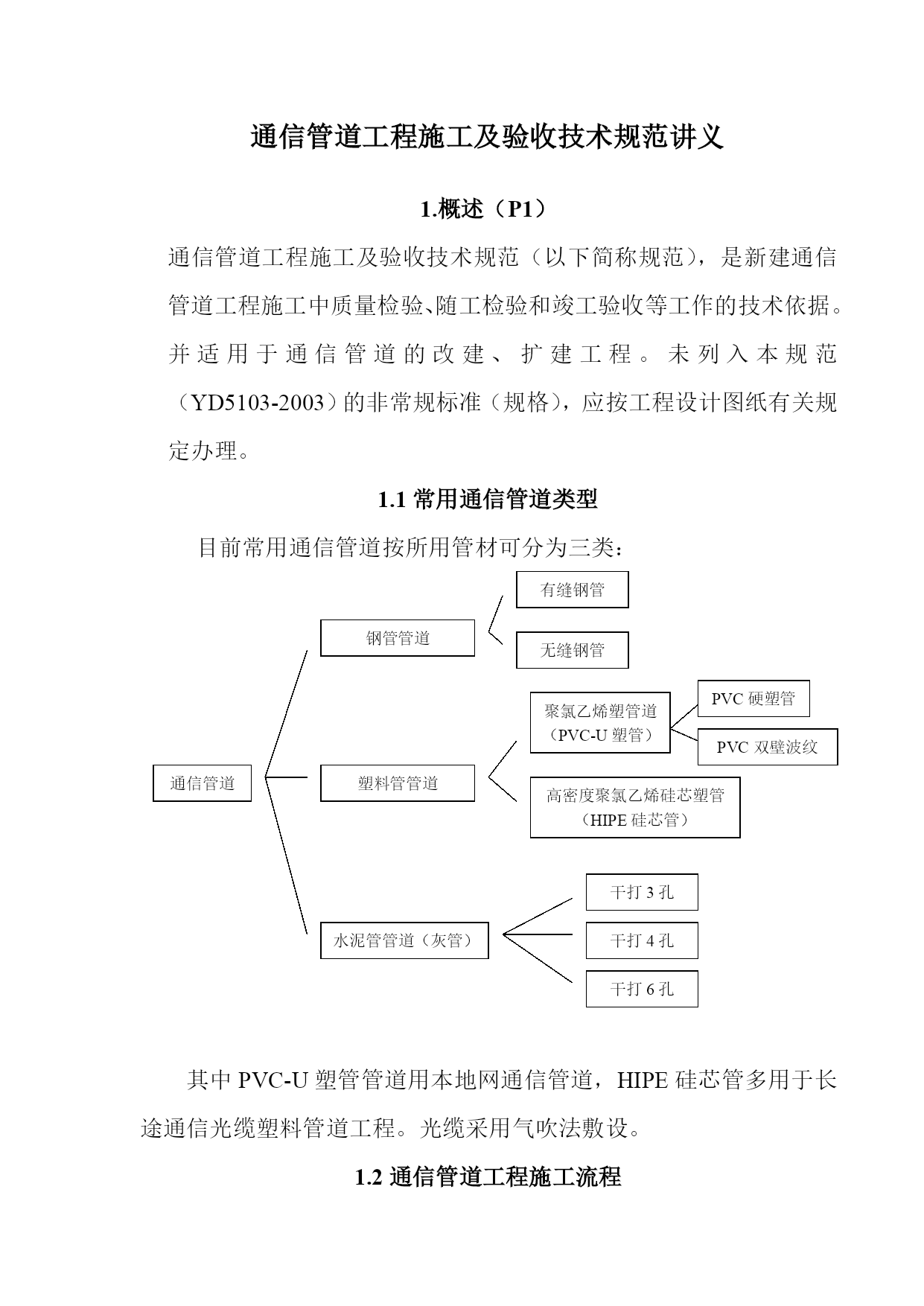

中国通信建设第三工程局项目经理培训教材通信管道工程施工及验收技术规范讲义主讲：徐福中二00四年通信管道工程施工及验收技术规范讲义1.概述（P1）通信管道工程施工及验收技术规范（以下简称规范），是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据。并适用于通信管道的改建、扩建工程。未列入本规范（YD5103-2003）的非常规标准（规格），应按工程设计图纸有关规定办理。1.1常用通信管道类型目前常用通信管道按所用管材可分为三类：有缝钢管无缝钢管钢管管道PVC硬塑管聚氯乙烯塑管道（PVC-U塑管）PVC双壁波纹管道通信管道聚氯乙烯型管道（PVC-U塑管）干打3孔高密度聚氯乙烯硅芯塑管（HIPE硅芯管）塑料管管道干打4孔水泥管管道（灰管）干打6孔其中PVC-U塑管管道用本地网通信管道，HIPE硅芯管多用于长途通信光缆塑料管道工程。光缆采用气吹法敷设。1.2通信管道工程施工流程通信管道施工流程图测量基础沟底抄平开沟路面恢复铺管回填清运余土砌孔现浇上覆安装人孔口圈安装手孔口圈包封铺砂拆模管孔试通完工报验口圈1.3通信管道工程常用术语（1）水泥标号：通信管道工程常用水泥标号分三种：①P0.27.5（软练325＃）②P0.32.5（软练425＃）③P0.42.5（软练525＃）（2）混凝土标号：普通混凝土标号分为C10、C15、C20、C25、C30五种。（每立方米配合比见附表）（3）水泥沙浆标号：分为M2.5、M5、M7.5、M10及素浆五种。（每立方米配合比见附表）（4）标高：用水平仪测得的某点的标杆高度。（相对于水准点）（5）高程：用水平仪测得的两点标高的差值。（6）水准点：测量标高时选定的基准点。（7）红线：城市道路规划所给各类地下管线的断面位置。2．器材检验2.1一般规定2.1.1通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。发现质量问题应及时处理。2.1.2凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。严禁使用质量不合格或不符合设计要求的器材。2.2通信管道工程主要器材水泥及水泥制品2.2.1塑料管材器材分类钢材、铁件建材通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试块。2.3塑料管材管道工程中塑料管材的质量、规格、型号应符合设计文件的规定。常用PVC塑管规格有∮60、∮63、∮75、∮1+00、∮110硬塑管。∮110双壁波纹管。2.4钢材与铁件管道工程用钢管有无缝和有缝钢管两种。钢管用于桥梁或过路。人（手）孔铁件有人孔铁盖、口圈、盖板（手孔）、拉力环、电缆托架、托板、积水罐等。其中人孔铁盖、口圈及手孔盖板分灰铁铸铁和球墨铸铁两种。球墨铸铁用于车行道，灰铁铸铁用于人行道或小区内。人（手）孔铁盖装置（内外盖、口圈）的规格应符合标准圈的规定。2.5建筑材料2.5.1通信管道建材：（1）烧结砖或混凝土砌块。（2）砂（天然）。（3）石料（碎石、天然砾石）。通信管道工程中严禁使用耐水性能差、遇水后强度降低的炉渣砖或矽酸盐砖等。2.5.2使用推荐标准图纸中的混凝土砌块规格、强度等要求。符合推荐标准图纸中各项要求。2.5.3管道工程用的石料，应符合规定1、应采用天然砾石或我工碎石，不得使用风化石；2、石料的粒径应符合设计规范中的规定；3、石料中含泥量，按重量计不得超过2%；4、针状、片状颗粒含量，按重量计不得超过20%；5、硫化物和硫酸盐类含量，按重量计不得超过1%；6、石料中不得有树叶、草根、木屑等杂物；2.5.4管道工程用的砂应符合规定1、通信管道工程应采用天然砂；2、通信管道工程宜使用中砂；砂的细度模数（Mx）如下:粗砂Mx为3.7—3.1，平均粒径不小于0.5mm;中砂Mx为3.0—2.3，平均粒径不小于0.35mm;细砂Mx为2.2—1.6，平均粒径不小于0.25mm;特细砂Mx为1.5—0.7，平均粒径不小于0.15mm;泥系指粒径小于0.08mm尘屑、粘土等。3、砂中的云母和轻物质，按重量计不得超过3%；4、砂中的泥土，按重量计不得超过5%；5、砂中的硫化物和硫酸盐，按重量计不得超过1%；6、砂中不得含有树叶、草根、木屑等杂物。3、工程测量3.0.1通信管道工程的测量，应按照设计文件及城市规划部门已批准的红线、坐标和高程进行。施工前复测包括基准
