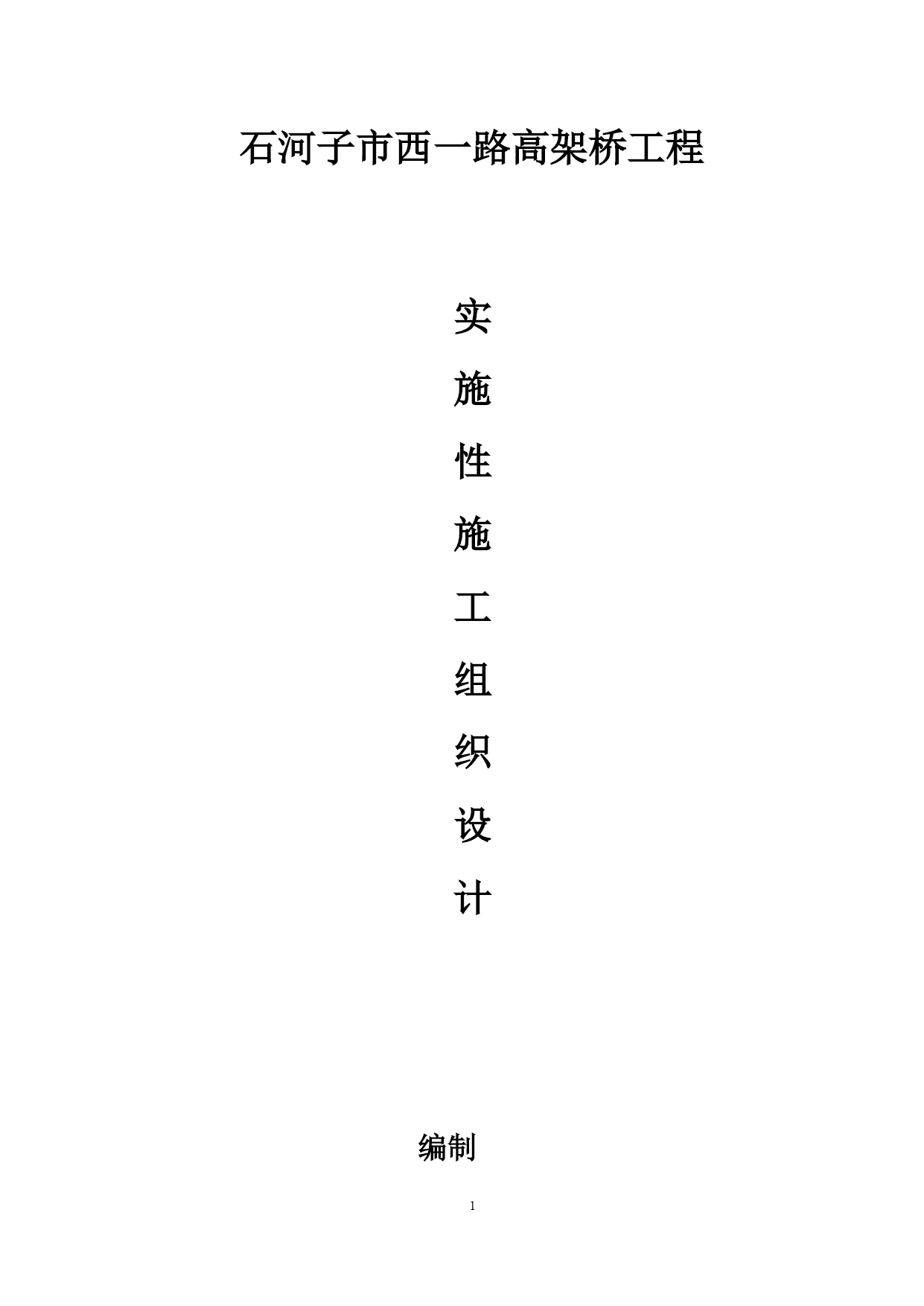

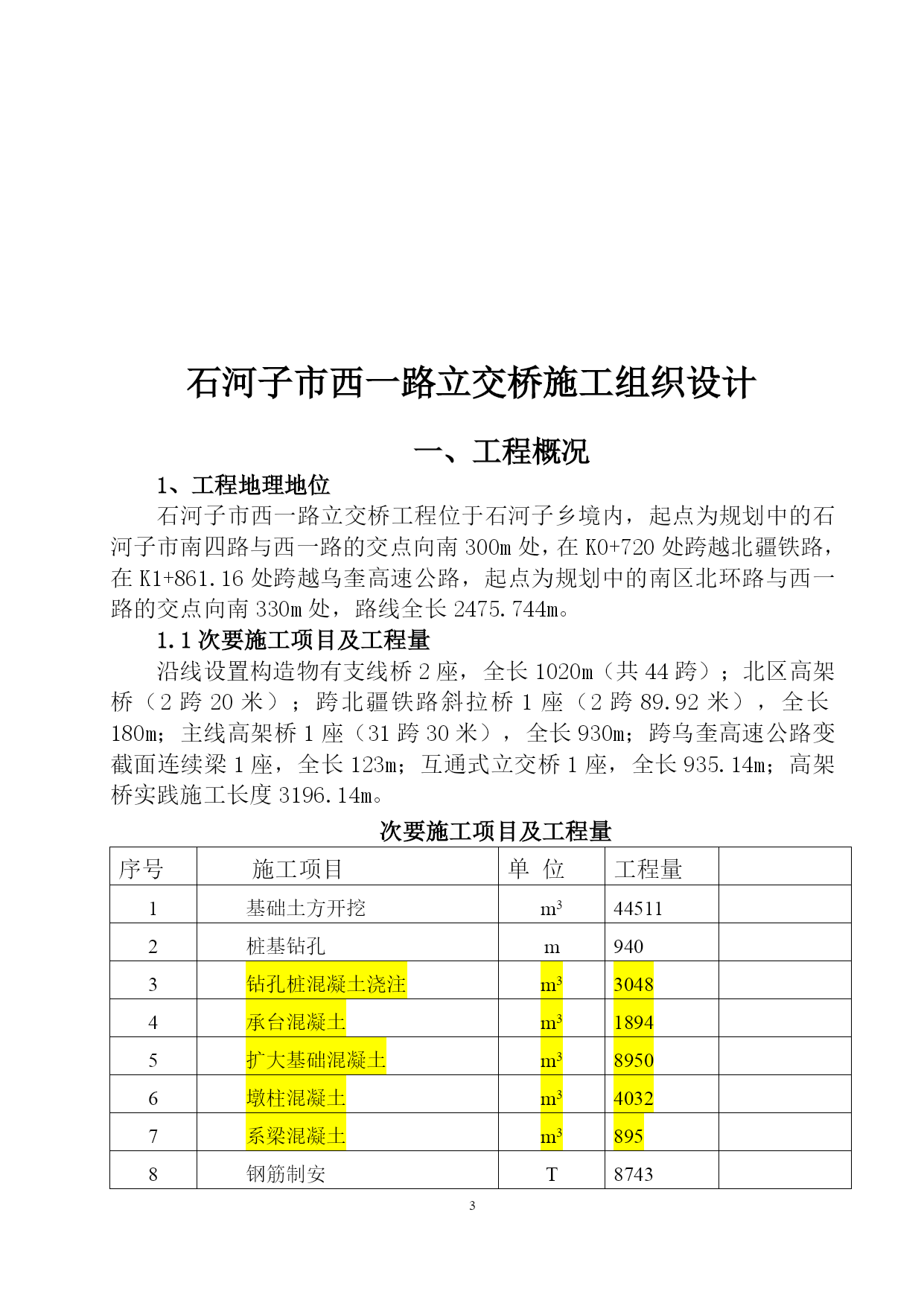

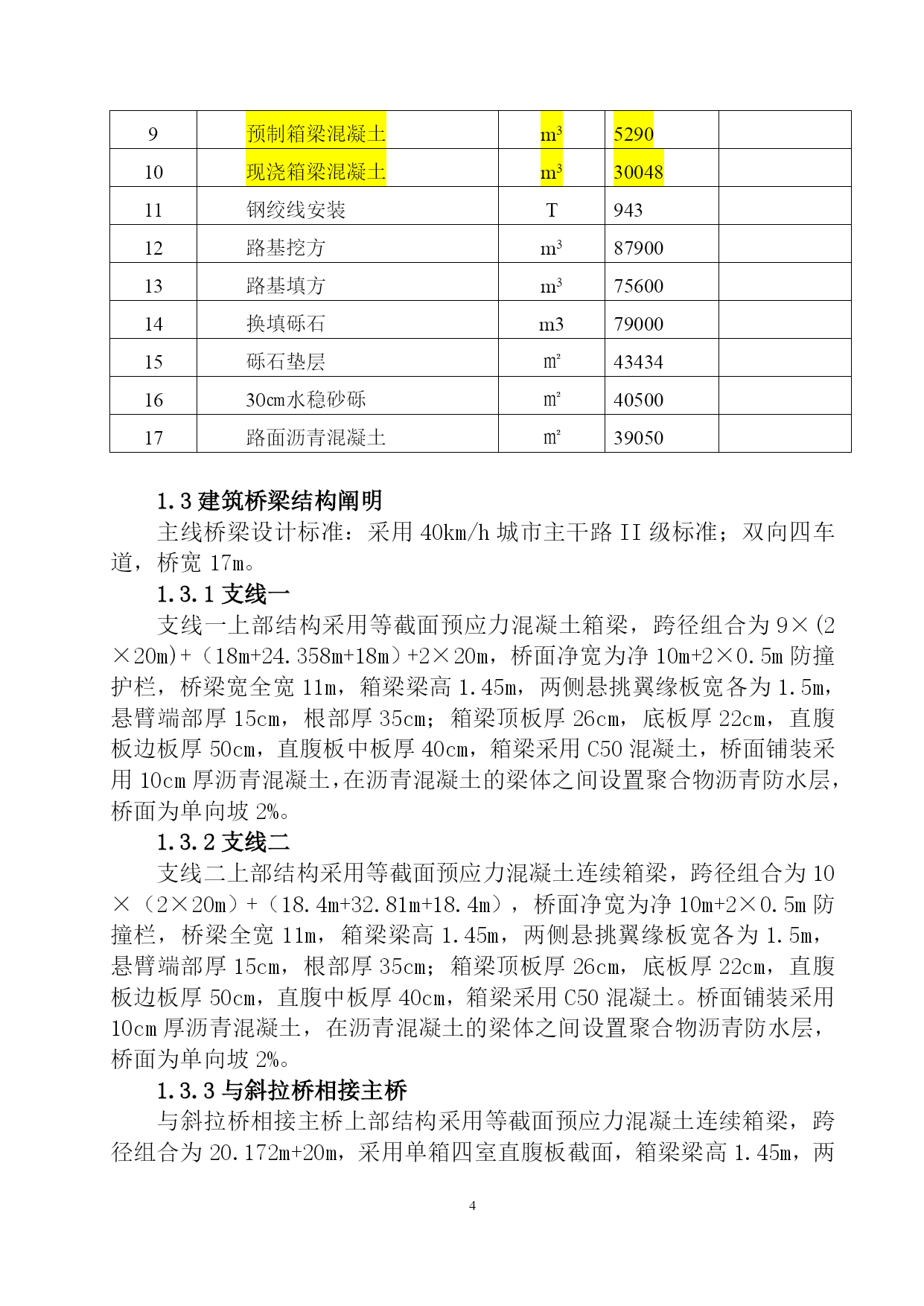

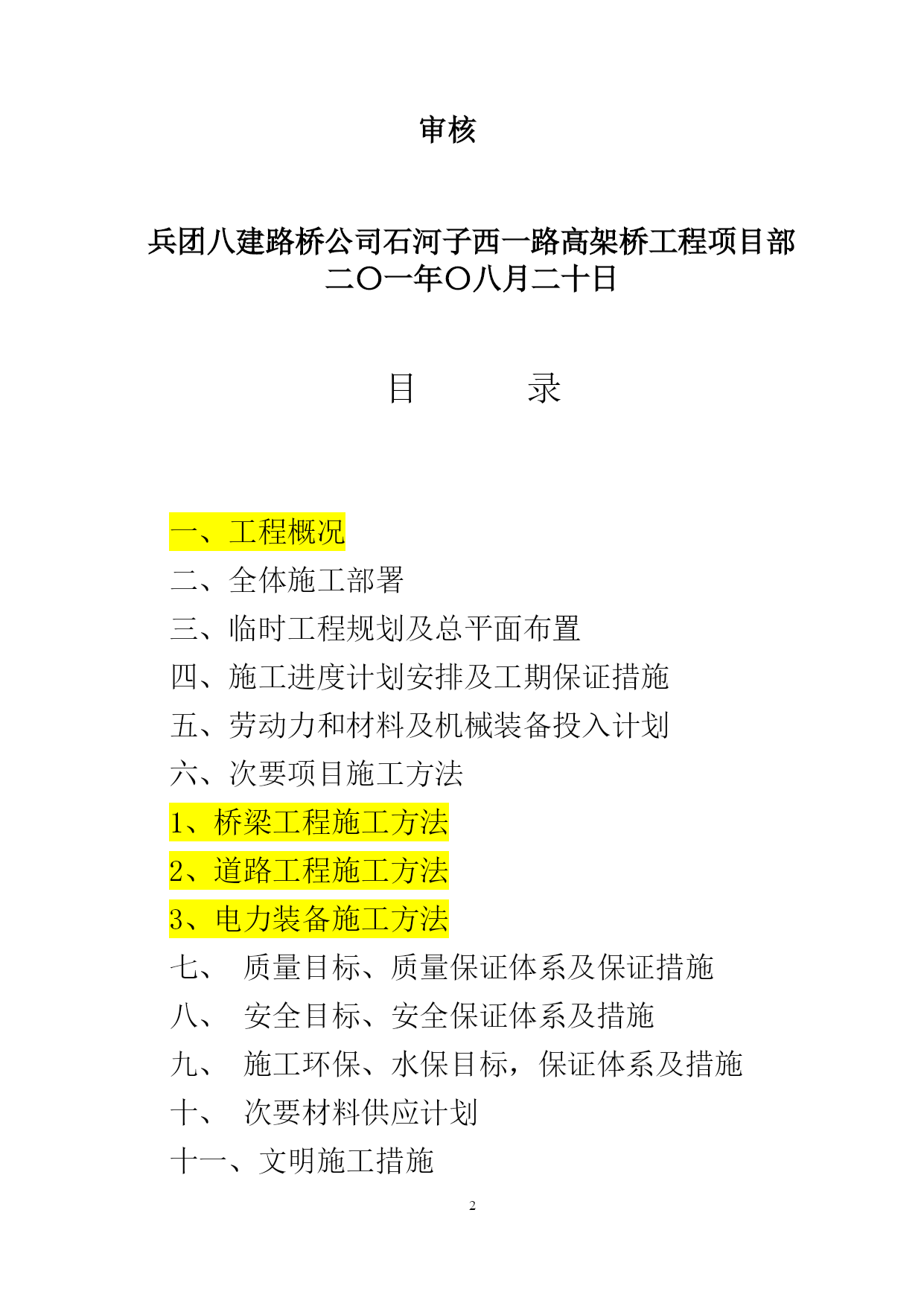

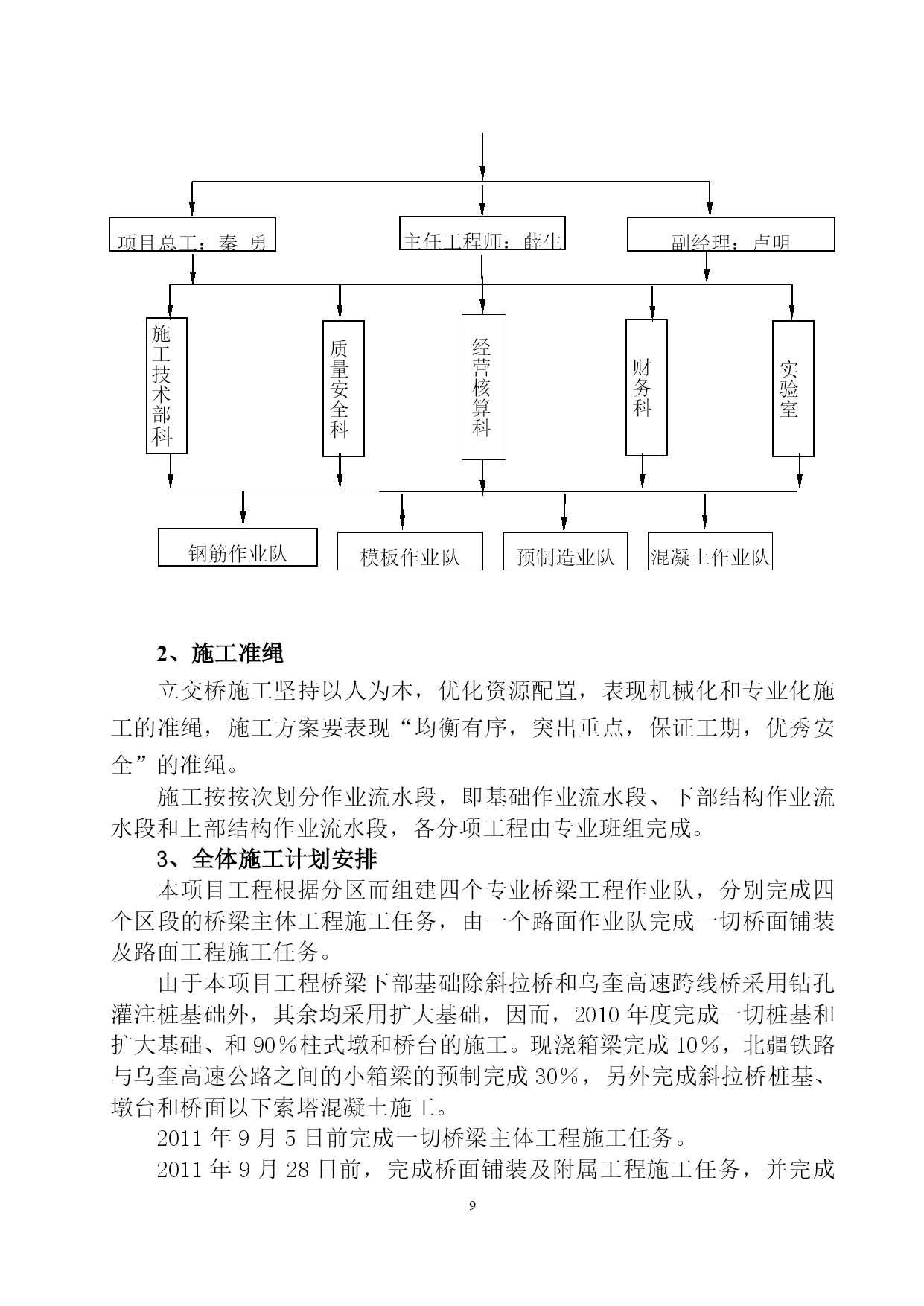

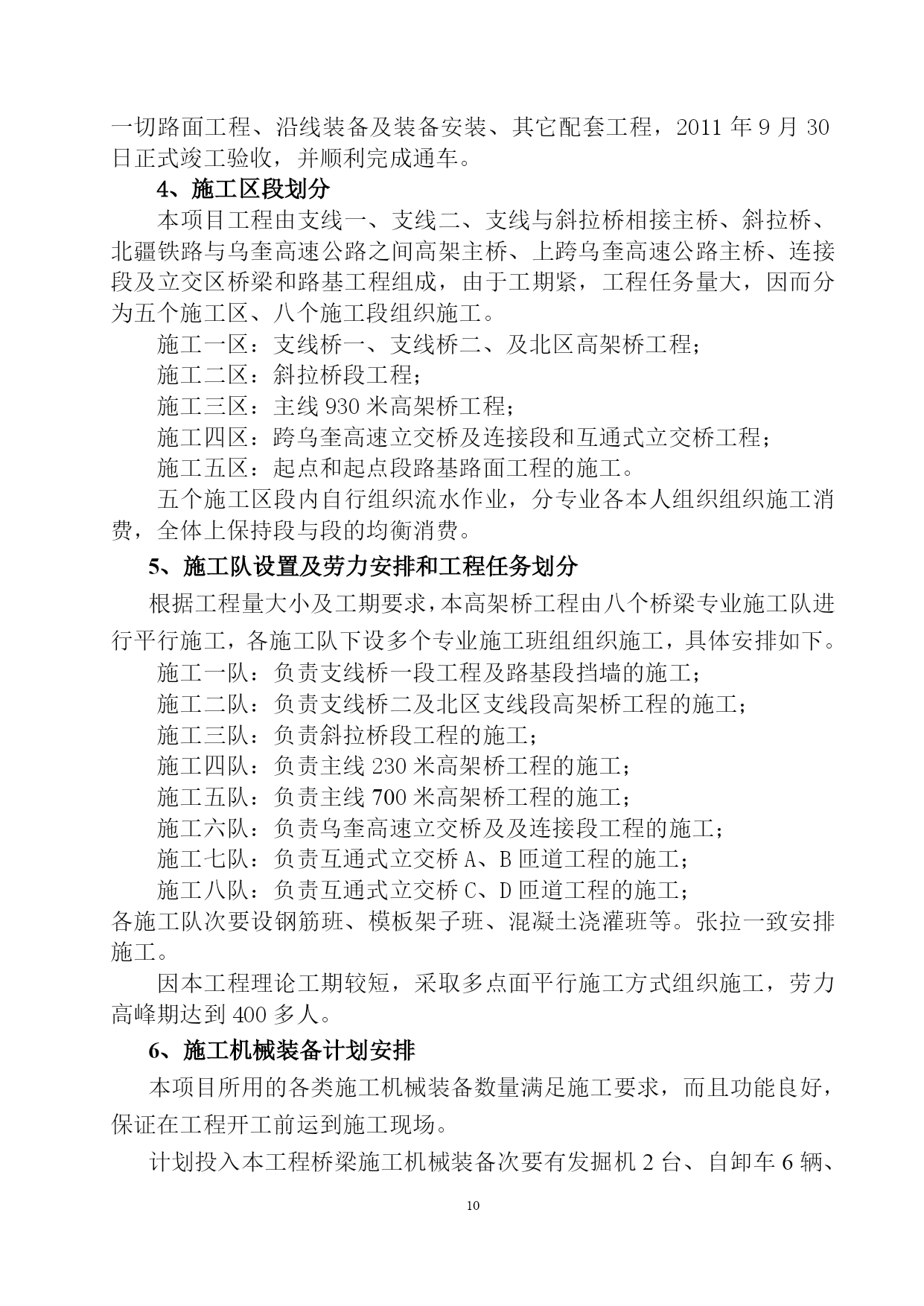

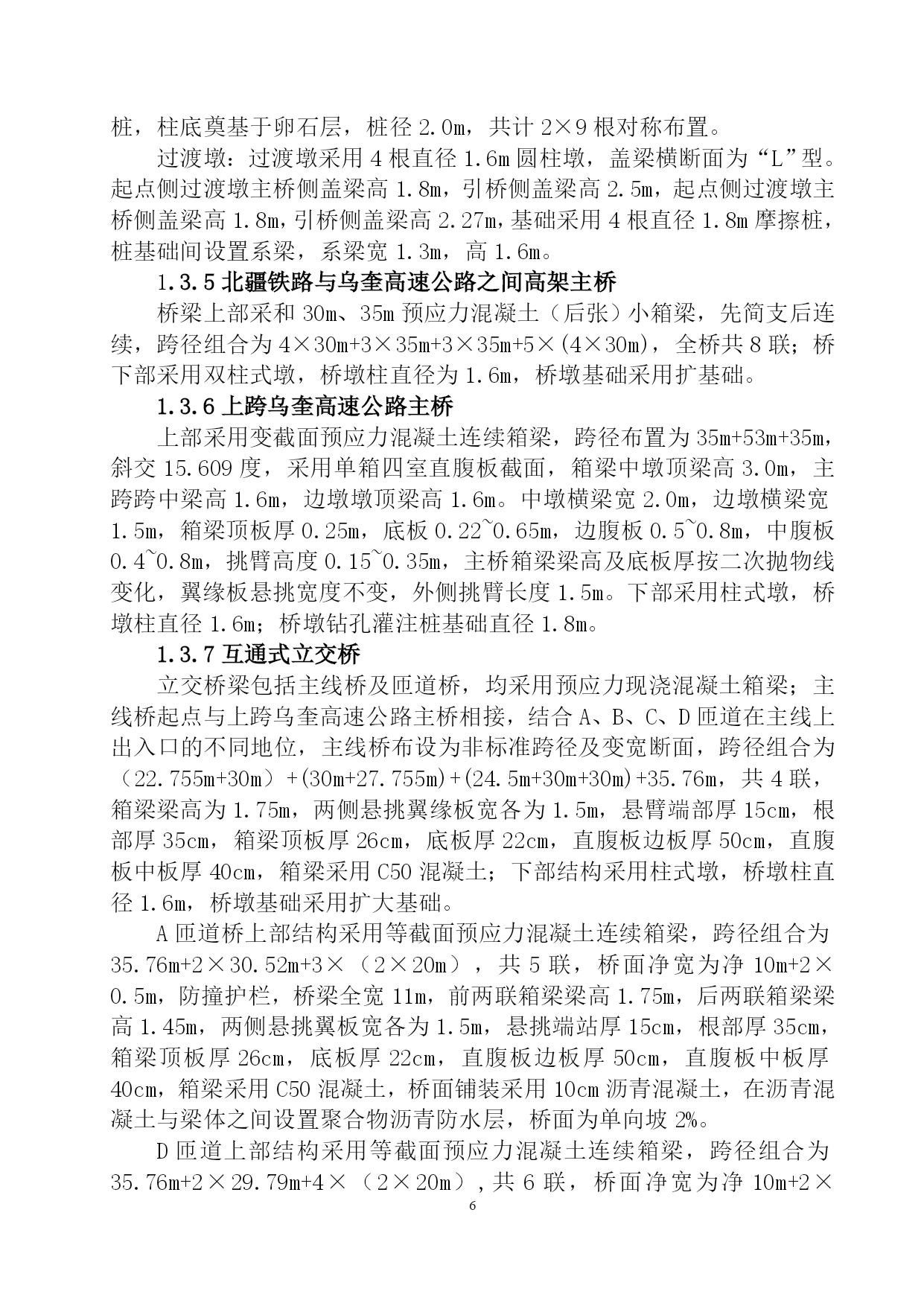

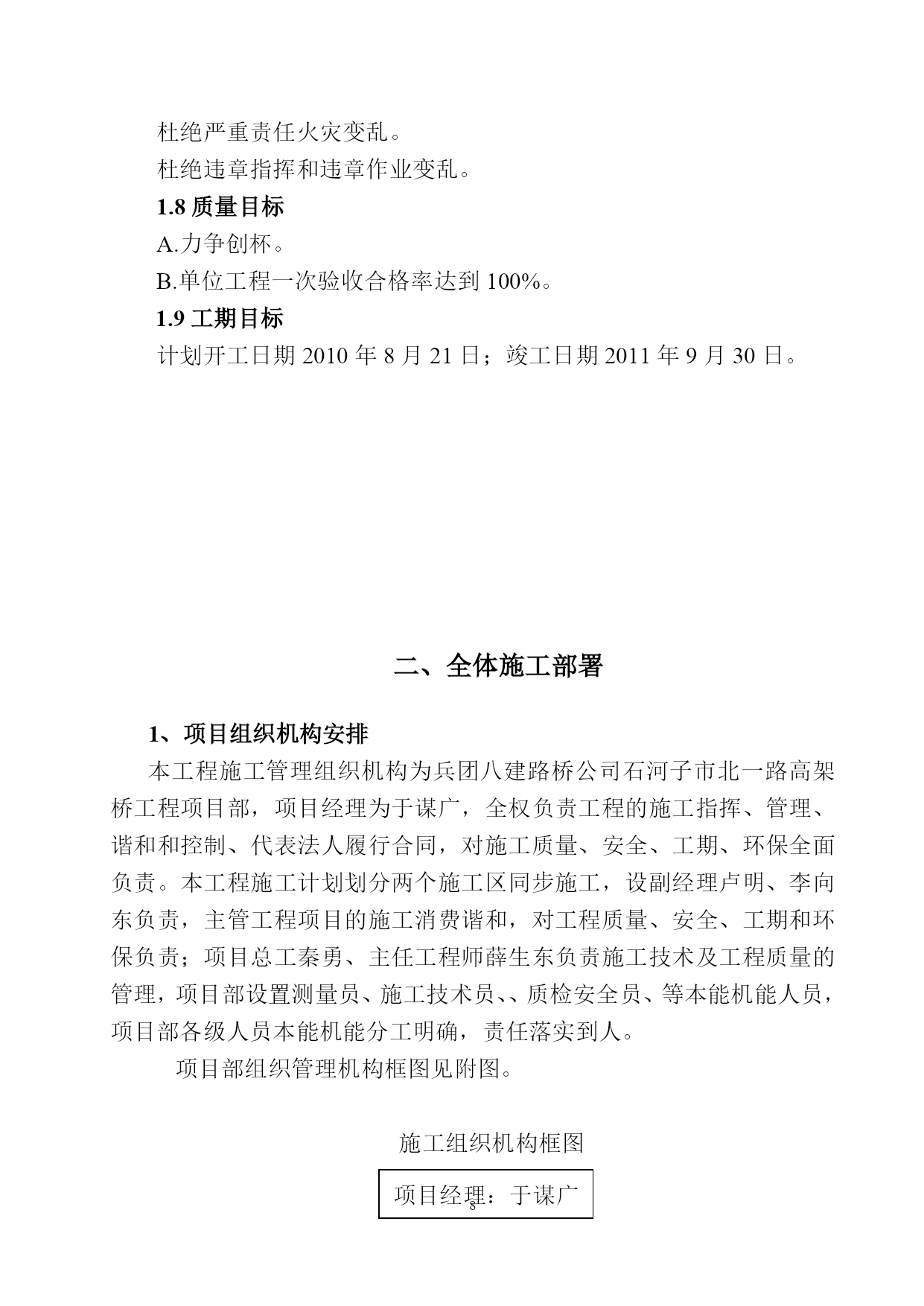

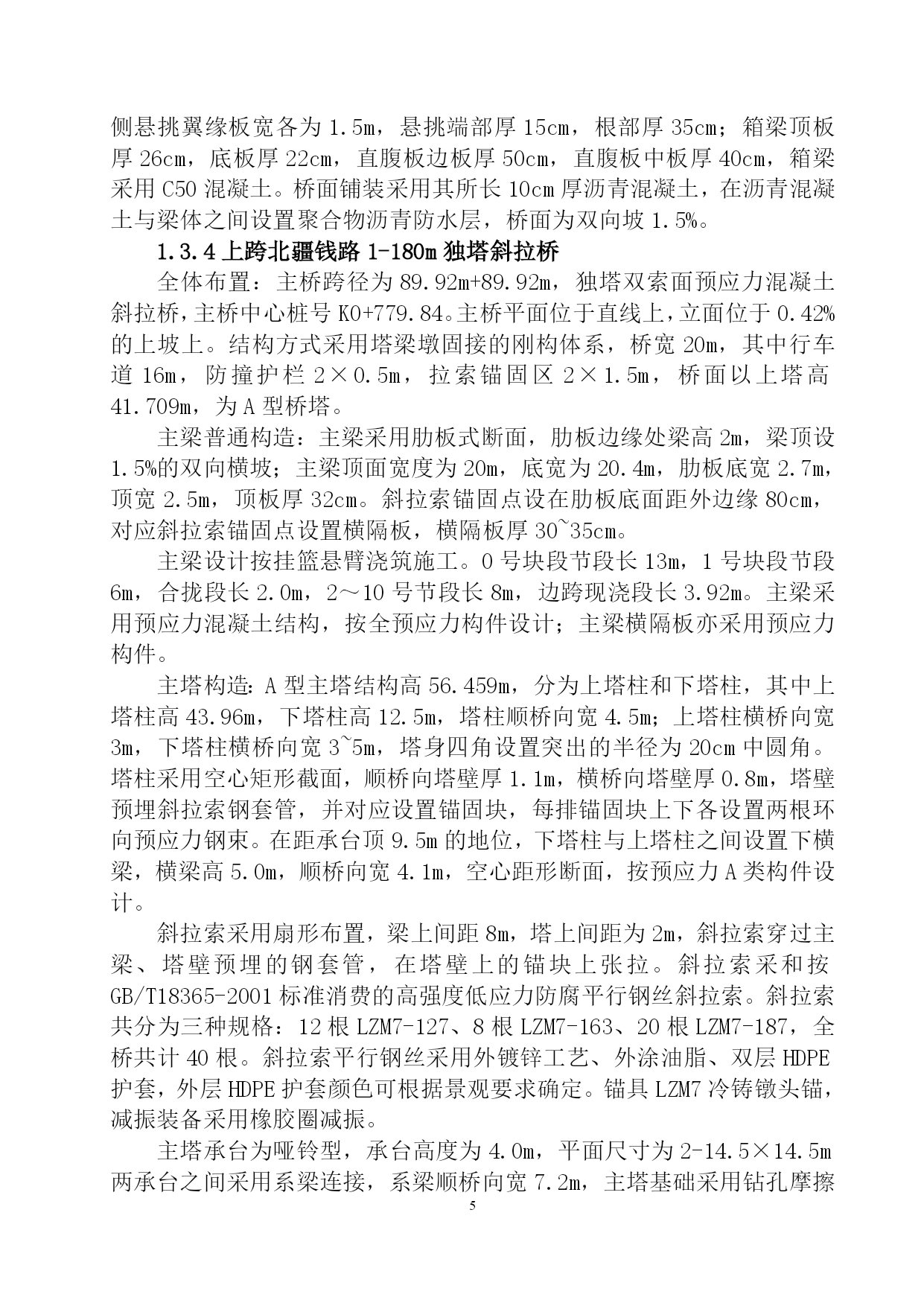

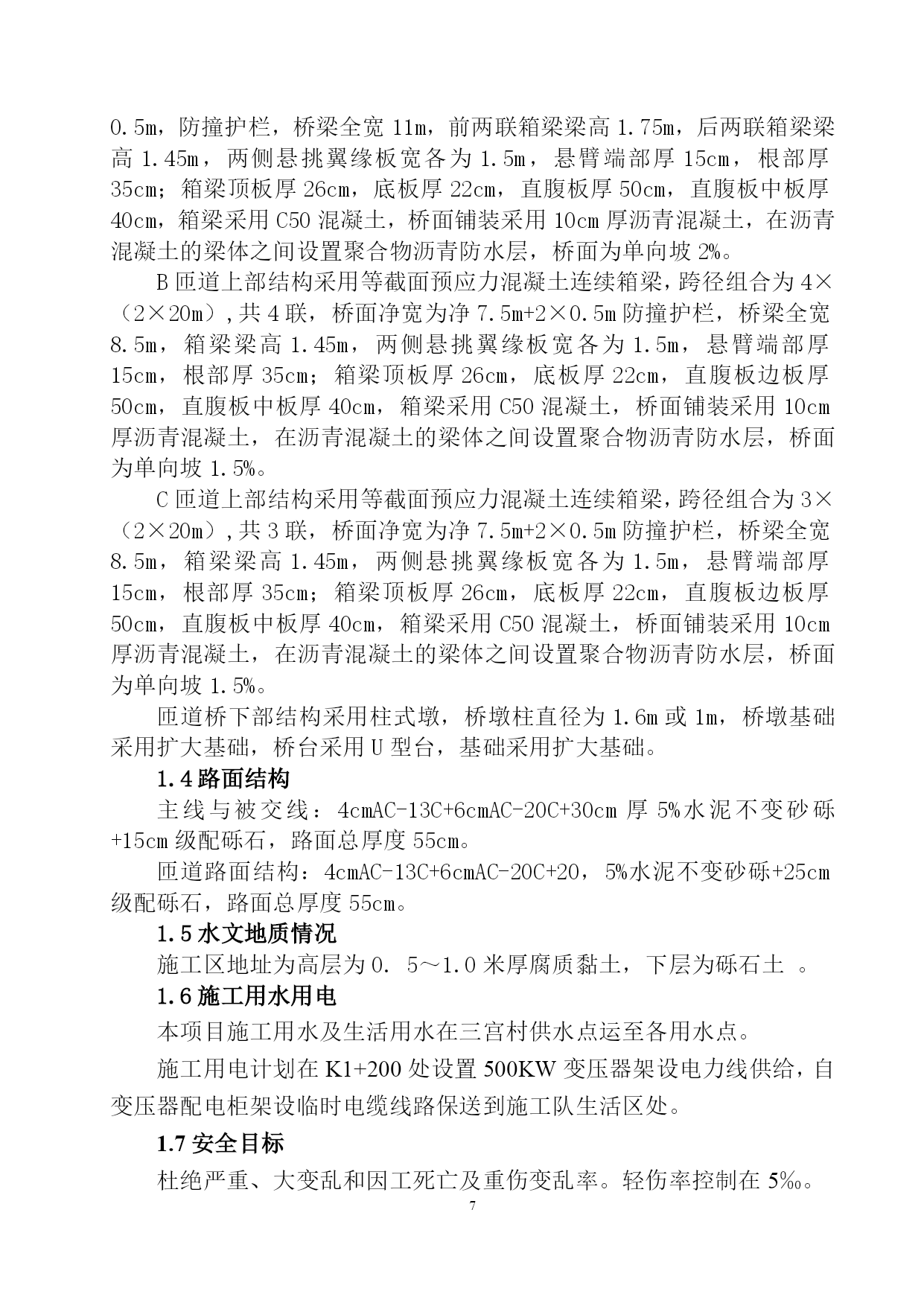

PAGEPAGE\*MERGEFORMAT81石河子市西一路高架桥工程实施性施工组织设计编制审核兵团八建路桥公司石河子西一路高架桥工程项目部二〇一年〇八月二十日目录一、工程概况二、全体施工部署三、临时工程规划及总平面布置四、施工进度计划安排及工期保证措施五、劳动力和材料及机械装备投入计划六、次要项目施工方法1、桥梁工程施工方法2、道路工程施工方法3、电力装备施工方法七、质量目标、质量保证体系及保证措施八、安全目标、安全保证体系及措施九、施工环保、水保目标，保证体系及措施十、次要材料供应计划十一、文明施工措施石河子市西一路立交桥施工组织设计一、工程概况1、工程地理地位石河子市西一路立交桥工程位于石河子乡境内，起点为规划中的石河子市南四路与西一路的交点向南300m处，在K0+720处跨越北疆铁路，在K1+861.16处跨越乌奎高速公路，起点为规划中的南区北环路与西一路的交点向南330m处，路线全长2475.744m。1.1次要施工项目及工程量沿线设置构造物有支线桥2座，全长1020m（共44跨）；北区高架桥（2跨20米）；跨北疆铁路斜拉桥1座（2跨89.92米），全长180m；主线高架桥1座（31跨30米），全长930m；跨乌奎高速公路变截面连续梁1座，全长123m；互通式立交桥1座，全长935.14m；高架桥实践施工长度3196.14m。次要施工项目及工程量序号施工项目单位工程量1基础土方开挖m3445112桩基钻孔m9403钻孔桩混凝土浇注m330484承台混凝土m318945扩大基础混凝土m389506墩柱混凝土m340327系梁混凝土m38958钢筋制安T87439预制箱梁混凝土m3529010现浇箱梁混凝土m33004811钢绞线安装T94312路基挖方m38790013路基填方m37560014换填砾石m37900015砾石垫层㎡434341630㎝水稳砂砾㎡4050017路面沥青混凝土㎡390501.3建筑桥梁结构阐明主线桥梁设计标准：采用40km/h城市主干路=2\*ROMANII级标准；双向四车道，桥宽17m。1.3.1支线一支线一上部结构采用等截面预应力混凝土箱梁，跨径组合为9×(2×20m)+（18m+24.358m+18m）+2×20m，桥面净宽为净10m+2×0.5m防撞护栏，桥梁宽全宽11m，箱梁梁高1.45m，两侧悬挑翼缘板宽各为1.5m，悬臂端部厚15cm，根部厚35cm；箱梁顶板厚26cm，底板厚22cm，直腹板边板厚50cm，直腹板中板厚40cm，箱梁采用C50混凝土，桥面铺装采用10cm厚沥青混凝土，在沥青混凝土的梁体之间设置聚合物沥青防水层，桥面为单向坡2%。1.3.2支线二支线二上部结构采用等截面预应力混凝土连续箱梁，跨径组合为10×（2×20m）+（18.4m+32.81m+18.4m），桥面净宽为净10m+2×0.5m防撞栏，桥梁全宽11m，箱梁梁高1.45m，两侧悬挑翼缘板宽各为1.5m，悬臂端部厚15cm，根部厚35cm；箱梁顶板厚26cm，底板厚22cm，直腹板边板厚50cm，直腹中板厚40cm，箱梁采用C50混凝土。桥面铺装采用10cm厚沥青混凝土，在沥青混凝土的梁体之间设置聚合物沥青防水层，桥面为单向坡2%。1.3.3与斜拉桥相接主桥与斜拉桥相接主桥上部结构采用等截面预应力混凝土连续箱梁，跨径组合为20.172m+20m，采用单箱四室直腹板截面，箱梁梁高1.45m，两侧悬挑翼缘板宽各为1.5m，悬挑端部厚15cm，根部厚35cm；箱梁顶板厚26cm，底板厚22cm，直腹板边板厚50cm，直腹板中板厚40cm，箱梁采用C50混凝土。桥面铺装采用其所长10cm厚沥青混凝土，在沥青混凝土与梁体之间设置聚合物沥青防水层，桥面为双向坡1.5%。1.3.4上跨北疆钱路1-180m独塔斜拉桥全体布置：主桥跨径为89.92m+89.92m，独塔双索面预应力混凝土斜拉桥，主桥中心桩号K0+779.84。主桥平面位于直线上，立面位于0.42%的上坡上。结构方式采用塔梁墩固接的刚构体系，桥宽20m，其中行车道16m，防撞护栏2×0.5m，拉索锚固区2×1.5m，桥面以上塔高41.709m，为A型桥塔。主梁普通构造：主梁采用肋板式断面，肋板边缘处梁高2m，梁顶设1.5%的双向横坡；主梁顶面宽度为20m，底宽为20.4m，肋板底宽2.7m，顶宽2.5m，顶板厚32cm。斜拉索锚固点设在肋板底面距外边缘80cm，对应斜拉索锚固点设置横隔板，横隔板厚30~35cm。主梁设计按挂篮悬臂浇筑施工。0号块段节段长13m，1号块段节段6m，合拢段长2.0
