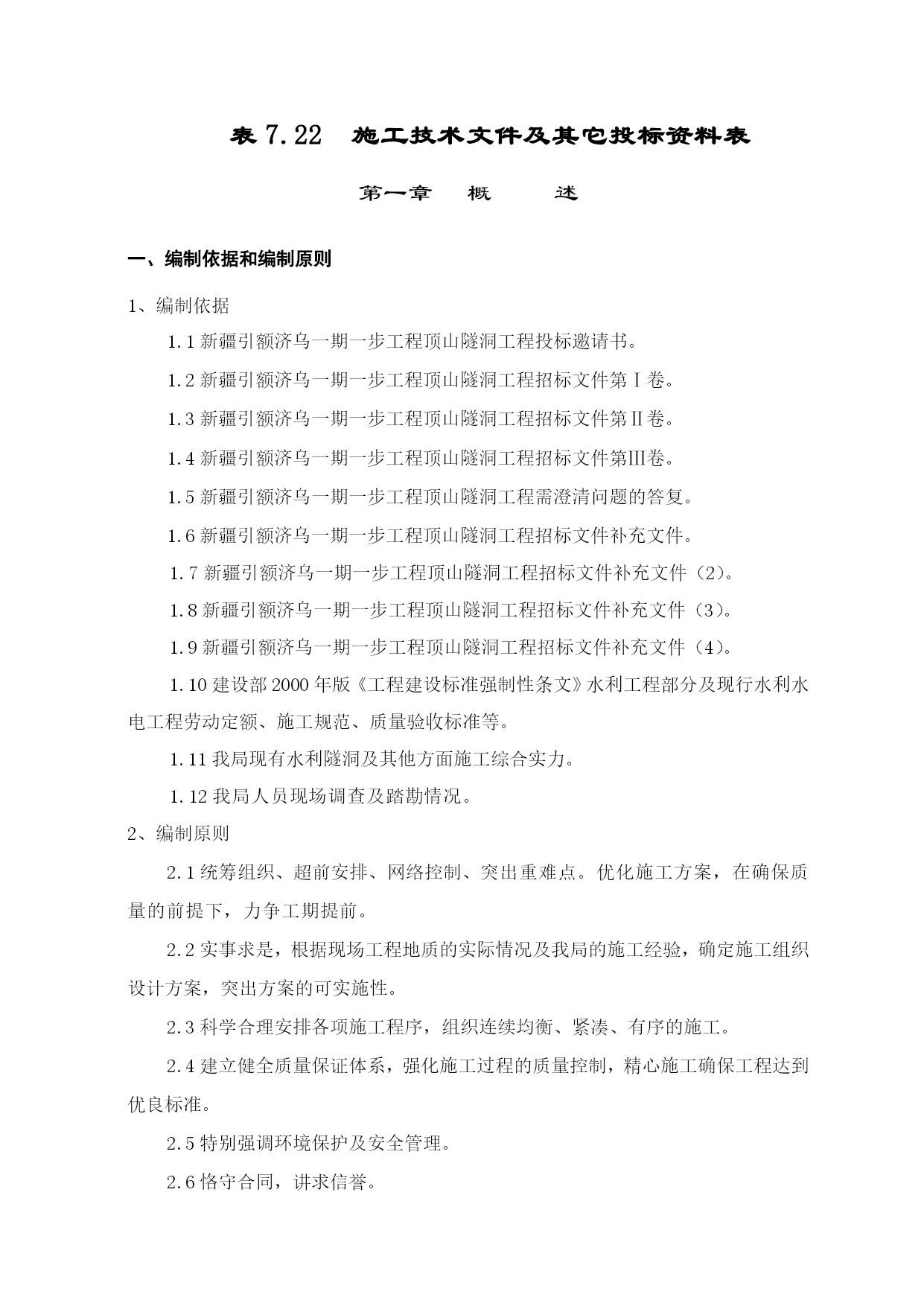

表7.22施工技术文件及其它投标资料表概述一、编制依据和编制原则1、编制依据1.1新疆引额济乌一期一步工程顶山隧洞工程投标邀请书。1.2新疆引额济乌一期一步工程顶山隧洞工程招标文件第Ⅰ卷。1.3新疆引额济乌一期一步工程顶山隧洞工程招标文件第Ⅱ卷。1.4新疆引额济乌一期一步工程顶山隧洞工程招标文件第Ⅲ卷。1.5新疆引额济乌一期一步工程顶山隧洞工程需澄清问题的答复。1.6新疆引额济乌一期一步工程顶山隧洞工程招标文件补充文件。1.7新疆引额济乌一期一步工程顶山隧洞工程招标文件补充文件（2）。1.8新疆引额济乌一期一步工程顶山隧洞工程招标文件补充文件（3）。1.9新疆引额济乌一期一步工程顶山隧洞工程招标文件补充文件（4）。1.10建设部2000年版《工程建设标准强制性条文》水利工程部分及现行水利水电工程劳动定额、施工规范、质量验收标准等。1.11我局现有水利隧洞及其他方面施工综合实力。1.12我局人员现场调查及踏勘情况。2、编制原则2.1统筹组织、超前安排、网络控制、突出重难点。优化施工方案，在确保质量的前提下，力争工期提前。2.2实事求是，根据现场工程地质的实际情况及我局的施工经验，确定施工组织设计方案，突出方案的可实施性。2.3科学合理安排各项施工程序，组织连续均衡、紧凑、有序的施工。2.4建立健全质量保证体系，强化施工过程的质量控制，精心施工确保工程达到优良标准。2.5特别强调环境保护及安全管理。2.6恪守合同，讲求信誉。二、工程概况及对外交通工程概况地理位置：顶山隧洞地处乌伦古河南岸台地，从引额济克西干渠2.194km处修建一座顶山分水闸，经过160m的明渠进入顶山隧洞。工程规模及主要建筑物：引额济乌一期一步工程为Ⅱ等工程，其中顶山隧洞为2级建筑物，其次要建筑物为3级，临时性工程建筑物为4级。顶山隧洞Ⅰ标段全长7545m，起点桩号0+160，终点桩号7+705，包括进口连接段130m，隧洞段7415m，施工竖井1#～4#，隧洞轴线方向177.5°,为无明流隧洞，隧洞纵坡1/1050，马蹄形断面5.2m×5.2m，设计流量47.5m3/s，加大设计流量55m3/s。水文气象多年平均气温4.3℃极端最高气温40.6℃极端最低气温-41.7℃多年平均降水量111mm最大一日降水量52.2mm最大积雪深度23cm最大冻土深度100cm～190cm工程地质顶山隧洞所处地段为乌伦古河南岸台地，地势平坦，洞身所经过的地层，为第三系始--渐新统砂岩、泥岩（泥质砂岩）互层，岩层产状290°NE<2°-3°。洞轴线方向177.5°,洞身一般埋深为40—50m，最大埋深80m，岩性极弱，隧洞洞身段的围岩均属Ⅳ、Ⅴ围岩，易风化，遇水极易崩解，成洞条件差。交通条件本工程对外交通运输以公路为主。南干渠工程的首部与末端对外交通较方便，以乌市为起点，现有东经阜康、富蕴至北屯的216国道，经总干渠伴行公路到达顶山，西经昌吉、克拉玛依、福海、182团场到顶山（或自克拉玛依经乌尔禾、184团场到顶山），现均有国家等级公路相通，自乌鲁木齐经米泉可直达“500”水库，沿南干渠渠线拟建一条永久公路，南起“500”水库，北至顶山分水闸，全长390km。施工材料及其运输本工程从乌鲁木齐市及乌鲁木齐以外购进的物资，从乌市运输，在顶山附近及阜康各设置一个物资中转站。本工程所需主材如钢材、水泥、砂石骨料等均由业主供给。三、设计概况顶山隧洞工程Ⅰ标段全长7545m，其中进口引渠段130m，桩号0+160～0+290；洞身段7415m，桩号0+290～7+705：施工竖井1#～4#，进口引渠段共有4种断面形式：现浇砼弧底梯形明渠段、明渠渐变段、现浇砼平底梯形明渠段、扭面段。侧边坡开挖坡比为1:1.25，马道宽2m。隧洞断面为马蹄形，洞径5.2m，喷护砼5cm，模筑砼15cm，上仰拱衬砌厚度0.45～0.6m，纵坡1/1000，设计流量47.5m3/s，加大设计流量55m3/s。隧洞一般埋深40～50m，最大埋深80m，施工竖井采用圆形断面，洞径5.0m，钢绳罐道双罐笼竖井，单个竖井控制长度1.6km。主要工程量见表1-1。表1-1主要工程数量表序号项目名称单位数量备注1土方明挖万M312.52石方开挖万M38.63石方洞挖万M328.84C25砼万M310.25C20砼万M31.66C15砼万M30.57钢筋T9870．08锚杆根2726939管棚M56165四、施工方案综述施工条件顶山隧洞Ⅰ标段位于二连洼地南岸的台地上，起点桩号为0+160，终点桩号7+705，全长7545m，隧洞轴线方向177.5°,降坡1/1000，隧洞采用马蹄形断面，洞径5.2m，衬砌厚度0.45～0.6m。洞身段一
