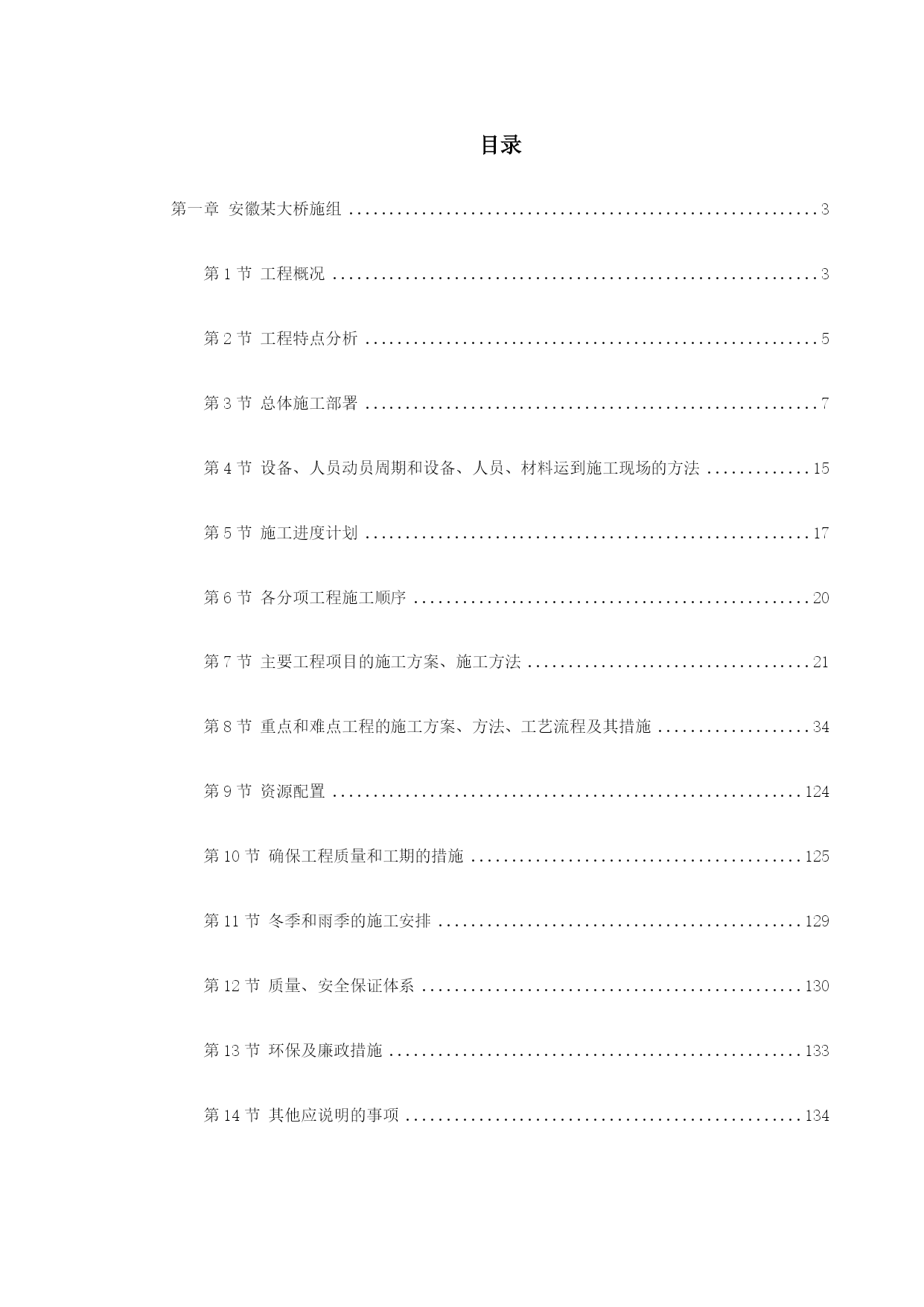

目录TOC\o"1-3"第一章安徽某大桥施组PAGEREF_Toc207026498\h3第1节工程概况PAGEREF_Toc207026499\h3第2节工程特点分析PAGEREF_Toc207026500\h5第3节总体施工部署PAGEREF_Toc207026501\h7第4节设备、人员动员周期和设备、人员、材料运到施工现场的方法PAGEREF_Toc207026502\h15第5节施工进度计划PAGEREF_Toc207026503\h17第6节各分项工程施工顺序PAGEREF_Toc207026504\h20第7节主要工程项目的施工方案、施工方法PAGEREF_Toc207026505\h21第8节重点和难点工程的施工方案、方法、工艺流程及其措施PAGEREF_Toc207026506\h34第9节资源配置PAGEREF_Toc207026507\h124第10节确保工程质量和工期的措施PAGEREF_Toc207026508\h125第11节冬季和雨季的施工安排PAGEREF_Toc207026509\h129第12节质量、安全保证体系PAGEREF_Toc207026510\h130第13节环保及廉政措施PAGEREF_Toc207026511\h133第14节其他应说明的事项PAGEREF_Toc207026512\h134第二章施工工艺框图路基PAGEREF_Toc207026513\h135第三章施工工艺框图桥隧PAGEREF_Toc207026514\h137安徽某大桥施组工程概况本合同段路线位于岳*县**镇**村，起迄里程K117+008～K112+120，全长4.112Km。路线三次跨越105国道后，止于**屋隧道内。主要控制点有：国道105、秦河及**屋隧道进口位置。1主要设计标准序号项目单位技术指标序号项目单位技术指标1公路等级高速公路6最大纵坡%42路线长度米41127最大坡长米41003行车速度Km/h808桥梁荷载公路-I级4路基宽度米24.59洪水频率特大桥：1/300其余：1/1005最小曲线半径米70010地震烈度Ⅵ度1.2主要工程数量序号项目名称单位数量备注1路线长度公里4.1122路基土石方填方千立方米154.394断面方挖方千立方米186.944断面方3路基防护及排水浆砌片石千立方米2.000水泥砼千立方米0.2234挡土墙工程数量千立方米0.322浆砌片石5桥涵特大桥米/座1010/1大桥米/座1075.8/2涵洞道26隧道分离式隧道米/座2605/1单洞总长1.3工程条件地质地层为岩性岩浆侵入形成的花岗岩、花岗岩脉岩，全风化层普遍厚度不大。气象项目区属北亚热带湿润季风气候类型，具有季风显著、四季分明、气候温和、雨量充沛、光照充足、无霜期长等气候特点，常有旱、涝、风、雹等自然灾害发生。水系区域内地表水较为发育，主要为秦家河支沟河流，常年流水不断，水质清澈无污染，地表水和地下水对砼无腐蚀性。地震烈度根据《中国地震动峰值加速度区划图》，路线经过区域地震基本烈度为Ⅵ度。工程材料：片石、碎石本合同段现有石料场3处，分布于岳*、潜山两县。石料场有少量开采。砂砂场分布在潜山县水吼镇及野寨镇两地。为中粗砂，储量丰富。潜河岸边有105国道运输便利。水泥工程所需水泥可采用巢湖水泥厂、安庆红旗水泥厂、皖西中天集团、寿县水泥厂等厂家生产的符合设计要求的优质水泥。1.4建设工期业主建设工期24个月,计划2005年6月30日开工。工程特点分析2.1工程特点本合同段的主要工程特点可归纳为以下四点：一是桥隧密集。桥梁占线路长度的50.85%，隧道占31.75%，几乎是桥隧相连，工程量大。二是场地狭窄。本合同段位于大别山腹地，设计标准为山岭重丘高速公路。沿秦河一线山峦叠嶂，地形复杂，山坡陡峭，施工场地极为有限。三是运输困难。本合同段沿线山势起伏陡峭，既有道路极少，运输条件差，基本无直接进场道路，需要修建相当数量的施工便道以用于施工设备、建筑材料和隧道、路基弃方运输。施工便道开劈困难。四是施工难度大。本合同段桥隧密集，工程规模大，技术含量高，施工场地窄小，运输条件差，地方供电有限，施工现场自然条件困难。本合同段三座桥梁具有明显的设计共性与特点：河东特大桥结构与秦家河大桥相似，而两桥的引桥结构又与桐树湾大桥相同，为了突出重点，本施工组织设计拟以极具代表性的河东特大桥作为重点进行编制，故对秦家河和桐树湾大桥不予赘述。2.2重点和难点工程（1）、河东特大桥该桥设计长1010m。桥梁跨径组
