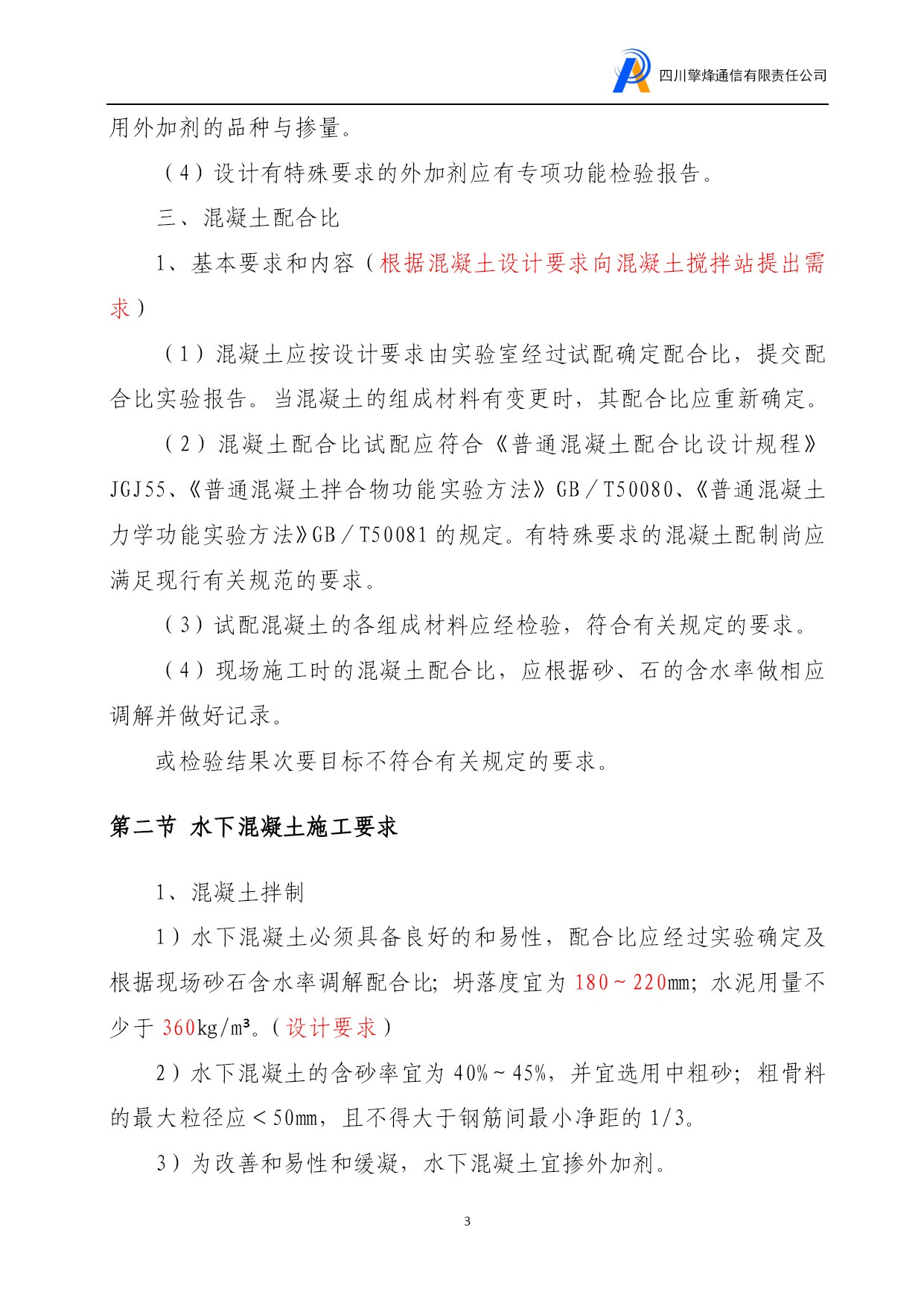

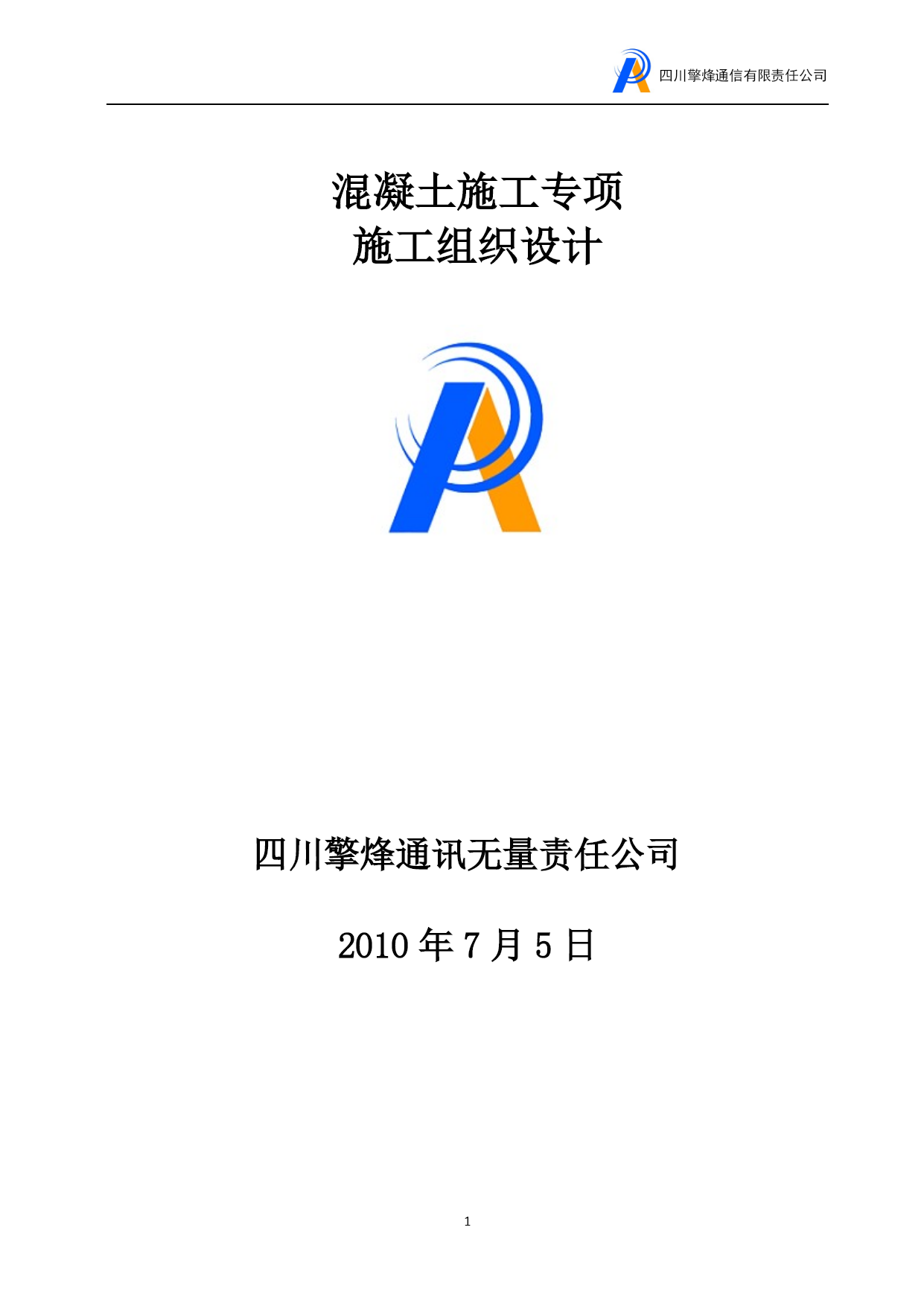

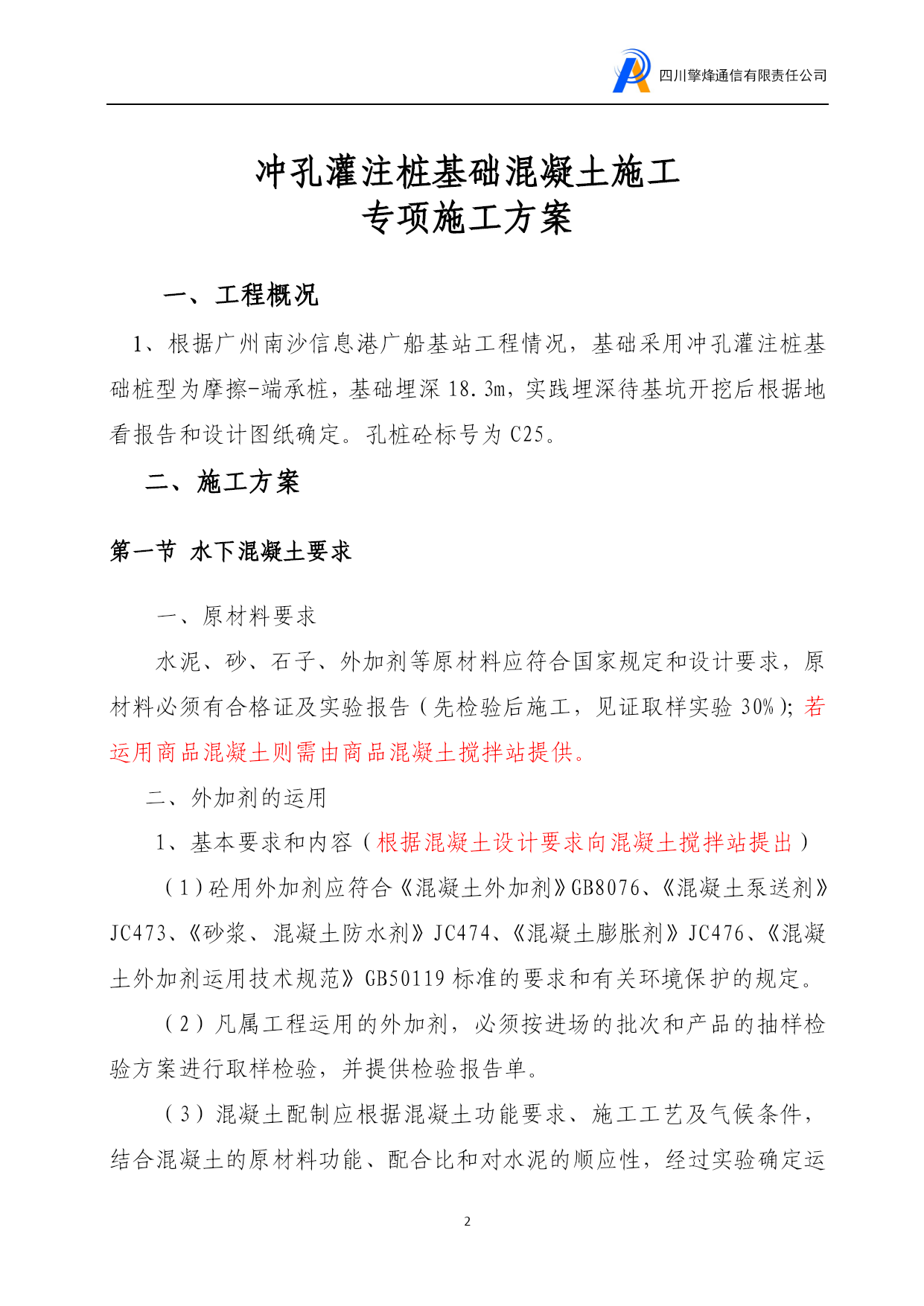

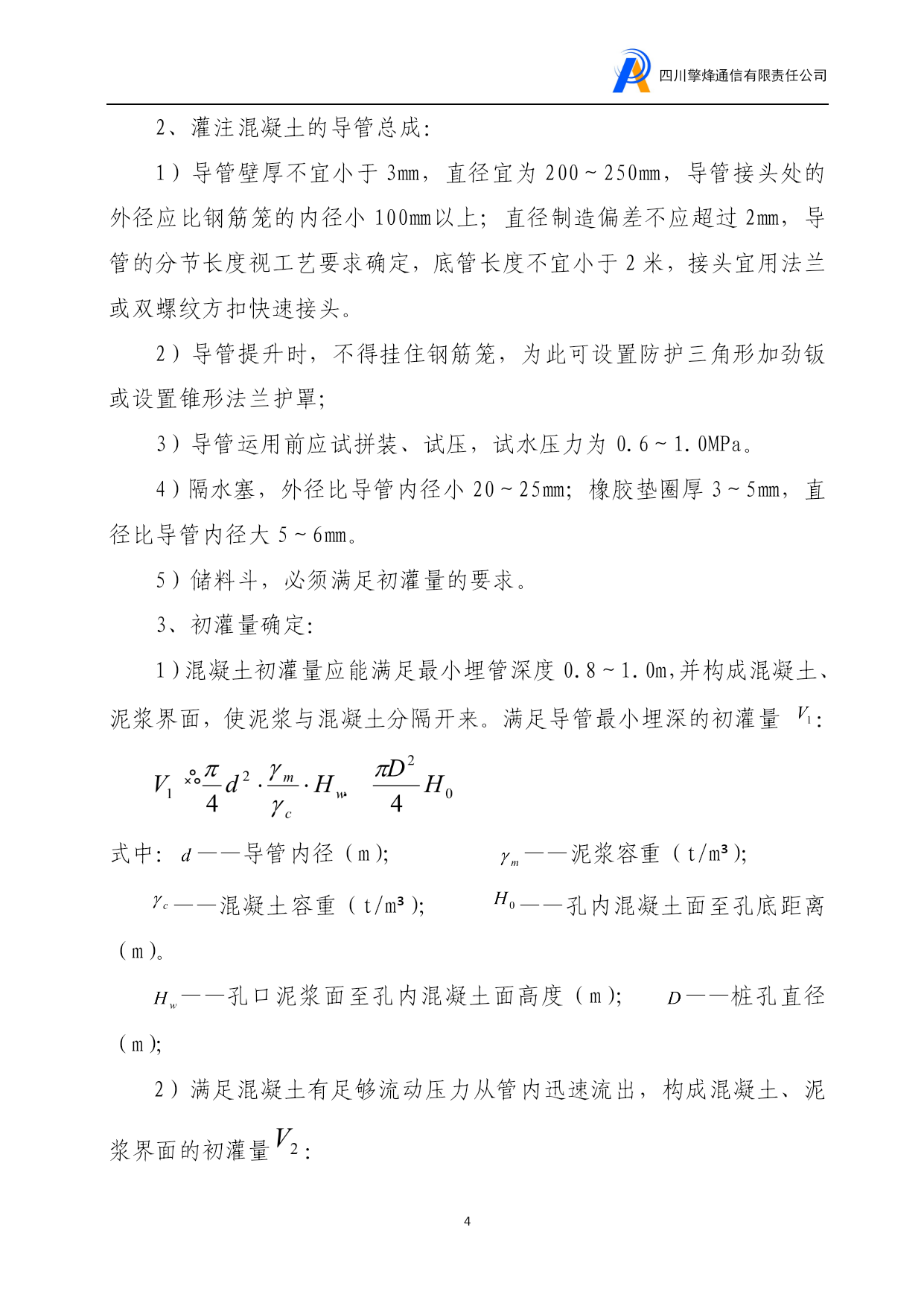

四川擎烽通信有限责任公司PAGE11混凝土施工专项施工组织设计四川擎烽通讯无量责任公司2010年7月5日冲孔灌注桩基础混凝土施工专项施工方案一、工程概况1、根据广州南沙信息港广船基站工程情况，基础采用冲孔HYPERLINK"http://wiki.zhulong.com/baike/detail.asp?t=灌注桩"\t"_blank"灌注桩基础桩型为摩擦-端承桩，基础埋深18.3m，实践埋深待基坑开挖后根据地看报告和设计图纸确定。孔桩砼标号为C25。二、施工方案第一节水下混凝土要求一、原材料要求水泥、砂、石子、外加剂等原材料应符合国家规定和设计要求，原材料必须有合格证及实验报告（先检验后施工，见证取样实验30%）；若运用商品混凝土则需由商品混凝土搅拌站提供。二、外加剂的运用1、基本要求和内容（根据混凝土设计要求向混凝土搅拌站提出）（1）砼用外加剂应符合《混凝土外加剂》GB8076、《混凝土泵送剂》JC473、《砂浆、混凝土防水剂》JC474、《混凝土膨胀剂》JC476、《混凝土外加剂运用技术规范》GB50119标准的要求和有关环境保护的规定。（2）凡属工程运用的外加剂，必须按进场的批次和产品的抽样检验方案进行取样检验，并提供检验报告单。（3）混凝土配制应根据混凝土功能要求、施工工艺及气候条件，结合混凝土的原材料功能、配合比和对水泥的顺应性，经过实验确定运用外加剂的品种与掺量。（4）设计有特殊要求的外加剂应有专项功能检验报告。三、混凝土配合比1、基本要求和内容（根据混凝土设计要求向混凝土搅拌站提出需求）（1）混凝土应按设计要求由实验室经过试配确定配合比，提交配合比实验报告。当混凝土的组成材料有变更时，其配合比应重新确定。（2）混凝土配合比试配应符合《普通混凝土配合比设计规程》JGJ55、《普通混凝土拌合物功能实验方法》GB／T50080、《普通混凝土力学功能实验方法》GB／T50081的规定。有特殊要求的混凝土配制尚应满足现行有关规范的要求。（3）试配混凝土的各组成材料应经检验，符合有关规定的要求。（4）现场施工时的混凝土配合比，应根据砂、石的含水率做相应调解并做好记录。或检验结果次要目标不符合有关规定的要求。第二节水下混凝土施工要求1、混凝土拌制1）水下混凝土必须具备良好的和易性，配合比应经过实验确定及根据现场砂石含水率调解配合比；坍落度宜为180～220㎜；水泥用量不少于360㎏/m³。（设计要求）2）水下混凝土的含砂率宜为40%～45%，并宜选用中粗砂；粗骨料的最大粒径应＜50㎜，且不得大于钢筋间最小净距的1/3。3）为改善和易性和缓凝，水下混凝土宜掺外加剂。2、灌注混凝土的导管总成：1）导管壁厚不宜小于3㎜，直径宜为200～250㎜，导管接头处的外径应比钢筋笼的内径小100㎜以上；直径制造偏差不应超过2㎜，导管的分节长度视工艺要求确定，底管长度不宜小于2米，接头宜用法兰或双螺纹方扣快速接头。2）导管提升时，不得挂住钢筋笼，为此可设置防护三角形加劲钣或设置锥形法兰护罩；3）导管运用前应试拼装、试压，试水压力为0.6～1.0MPa。4）隔水塞，外径比导管内径小20～25㎜；橡胶垫圈厚3～5㎜，直径比导管内径大5～6㎜。5）储料斗，必须满足初灌量的要求。3、初灌量确定：1）混凝土初灌量应能满足最小埋管深度0.8～1.0m，并构成混凝土、泥浆界面，使泥浆与混凝土分隔开来。满足导管最小埋深的初灌量：式中：——导管内径（m）；——泥浆容重（t/m³）；——混凝土容重（t/m³）；——孔内混凝土面至孔底距离（m）。——孔口泥浆面至孔内混凝土面高度（m）；——桩孔直径（m）；2）满足混凝土有足够流动压力从管内迅速流出，构成混凝土、泥浆界面的初灌量：式中：——导管底端距孔底距离（m）；——导管在孔中泥浆面以下的长度（m）。比较及，取大值作初灌量。4、混凝土灌注：1）开始灌注混凝土时，为使隔水塞能顺利排出，导管底部至孔底的距离宜为300~500㎜；隔水塞用8#铁丝悬挂于导管内水面处，并先灌入同设计强度的水泥砂浆0.2～0.3m³,以便剪断铁丝后隔水塞与混凝土在导管内下行顺畅。2）导管埋深宜为2～6m，严禁导管提出混凝土面，应有专人测量导管埋深及管内外混凝土面的高差。3）灌注时，为防止管内气塞，混凝土宜经过溜槽入孔；也可在管口处放置一根短管排气。4）为防止钢筋笼上窜，孔内混凝土面接近钢筋笼时，适当添加埋管深度。5）水下混凝土必须连续施工，每根桩的浇注工夫按初盘混凝土的初凝工夫控制。6）灌注接近桩顶时，留意保持足够的导管高度,根据现场实践情况剔除桩头在1.5米摆布，保证凿除泛浆后的桩顶的标
