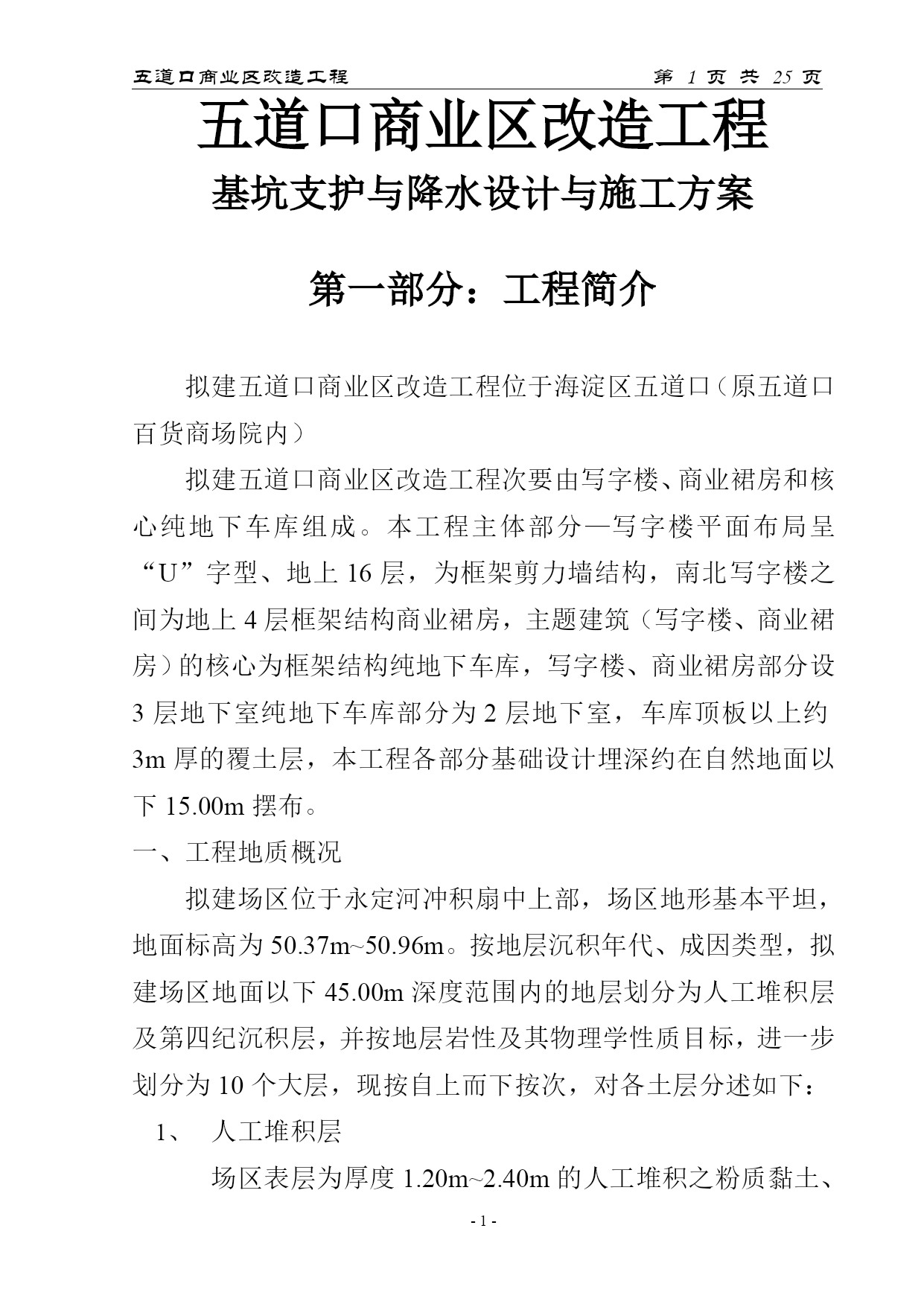

五道口商业区改造工程第PAGE25页共NUMPAGES25页-PAGE25-五道口商业区改造工程基坑支护与降水设计与施工方案第一部分：工程简介拟建五道口商业区改造工程位于海淀区五道口（原五道口百货商场院内）拟建五道口商业区改造工程次要由写字楼、商业裙房和核心纯地下车库组成。本工程主体部分—写字楼平面布局呈“U”字型、地上16层，为框架剪力墙结构，南北写字楼之间为地上4层框架结构商业裙房，主题建筑（写字楼、商业裙房）的核心为框架结构纯地下车库，写字楼、商业裙房部分设3层地下室纯地下车库部分为2层地下室，车库顶板以上约3m厚的覆土层，本工程各部分基础设计埋深约在自然地面以下15.00m摆布。一、工程地质概况拟建场区位于永定河冲积扇中上部，场区地形基本平坦，地面标高为50.37m~50.96m。按地层沉积年代、成因类型，拟建场区地面以下45.00m深度范围内的地层划分为人工堆积层及第四纪沉积层，并按地层岩性及其物理学性质目标，进一步划分为10个大层，现按自上而下按次，对各土层分述如下：人工堆积层场区表层为厚度1.20m~2.40m的人工堆积之粉质黏土、粘质粉土填土①层，房渣土①1层。人工堆积层以下为第四纪沉积层标高48.29m~49.45m以下为粘质粉土、砂质粉土②层、粉质黏土、粉质黏土②1层。标高45.14m~47.06m以下为粉质黏土、重粉质黏土③层。标高42.14m~44.06m以下为粉质黏土、粉质黏土④层，粉质黏土、砂质粉土④1层，重粉质黏土、黏土④2层，粉砂④3层。标高36.16m~37.20m以下为粉质黏土、粉质黏土⑤层，黏土、重粉质黏土⑤1层，粘质粉土、砂质粉土⑤2层。标高26.07m~29.97m以下为卵石、圆砾⑥层，细砂、中砂⑥1层。标高21.34m~26.38m以下为粉质黏土、重粉质黏土⑦层,粉质黏土、砂质粉土⑦1层。标高16.21m~17.40m以下为卵石⑧层，细砂、粉砂⑧1层，该大层于场区西北部缺失。标高12.22m~12.44m以下为重粉质黏土、粉质黏土、砂质粉土⑨层，粉质黏土、砂质黏土⑨1层。标高9.41m~12.38m以下为卵石⑩层，细砂、中砂⑩1层。水位地质概况拟建场区共见3层地下水，静止水位、底下水类型及实测水位情况参见表1（地下水情况一览表）地下水情况一览表（1）地下水序号静止水位量测工夫埋深（m）标高（m）1台地潜水0.7-1.648.97-49.672001年3月31日-4月3日0.8-3.547.40-49.762001年12月14日-12月21日2承压水20.5029.872001年3月31日-4月3日20.00-22.2028.56-30.752001年12月14日-12月21日3承压水26.90-29.6021.00-23.862001年12月14日-12月21日工程场区第1层地下水（台地潜水）次要接受大气降水渗补给，并以蒸发、地下途径流方式排泄，自然动态类型属渗透-蒸发、途流型。从水位长工夫动态材料看，其水位季节变化规律为6~9月份水位较高，其它月份绝对较低，年变化幅度为2m~3m。工程场区第2、3层地下水（承压水）次要接受底下途径流补给，并以地下途流为次要排泄方式，自然动态类型属渗透-途流型。从水位长工夫动态材料看，其水位季节变化规律为5~7月份水位较低，11月~来年3月水位较高，年变化幅度通常是3m~4m。拟建场区第1、2、3层地下水对混凝土均无腐蚀性，在干湿交替作用时，第1层地下水（台地潜水）对钢筋混凝土具有弱腐蚀性，第2、3层地下水（承压水）对钢筋混凝土结构中的钢筋无腐蚀性。第二部分：基坑支护与降水设计概述一、设计根据⑴甲方的要求及提供的相关图纸、数据；《筏板基础布置平面图》。⑵北京勘察设计研讨院提供的《五道口商业区改造工程岩土工程勘察报告》（2001技553）。⑶由国家、建设部、北京市颁布的现行有关标准和规范。①工业与民用建筑灌注桩基础设计与施工规程(JGJ4—80)。②混凝土结构工程施工及验收规范(GB50204—92)。③土层锚杆设计与施工规范(CECS22—90)。④混凝土结构工程施工及验收规范(GB50204—92)。⑤地基与基础工程施工及验收规范(GBJ202—83)。⑥钢筋焊接及验收规程(JGJ18—96)。⑦工程测量规范(GB50026—93)。⑧建筑基坑支护技术规程。二、编制准绳：⑴安全；⑵经济；⑶保证施工工期；三、基坑支护设计根据施工图纸及现场和施工情况，基坑大体标高为-15.55，地面绝对±0.00标高为-0.4m，基坑实践开挖深度为15.15m，对于基坑局部加深部位，因基坑边缘加深部位面积较小，可根据现场情况协商单独进行处理，其对
