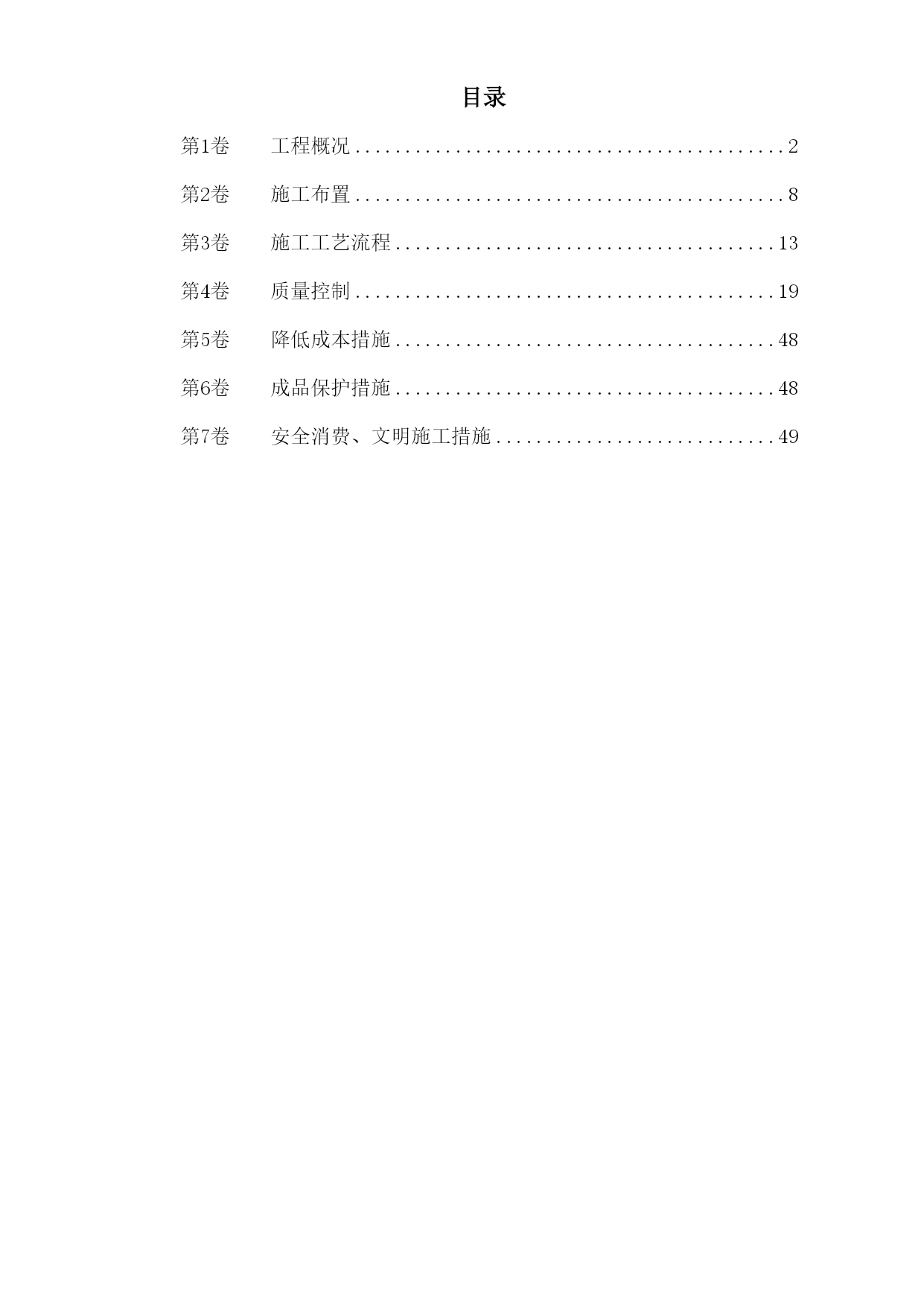

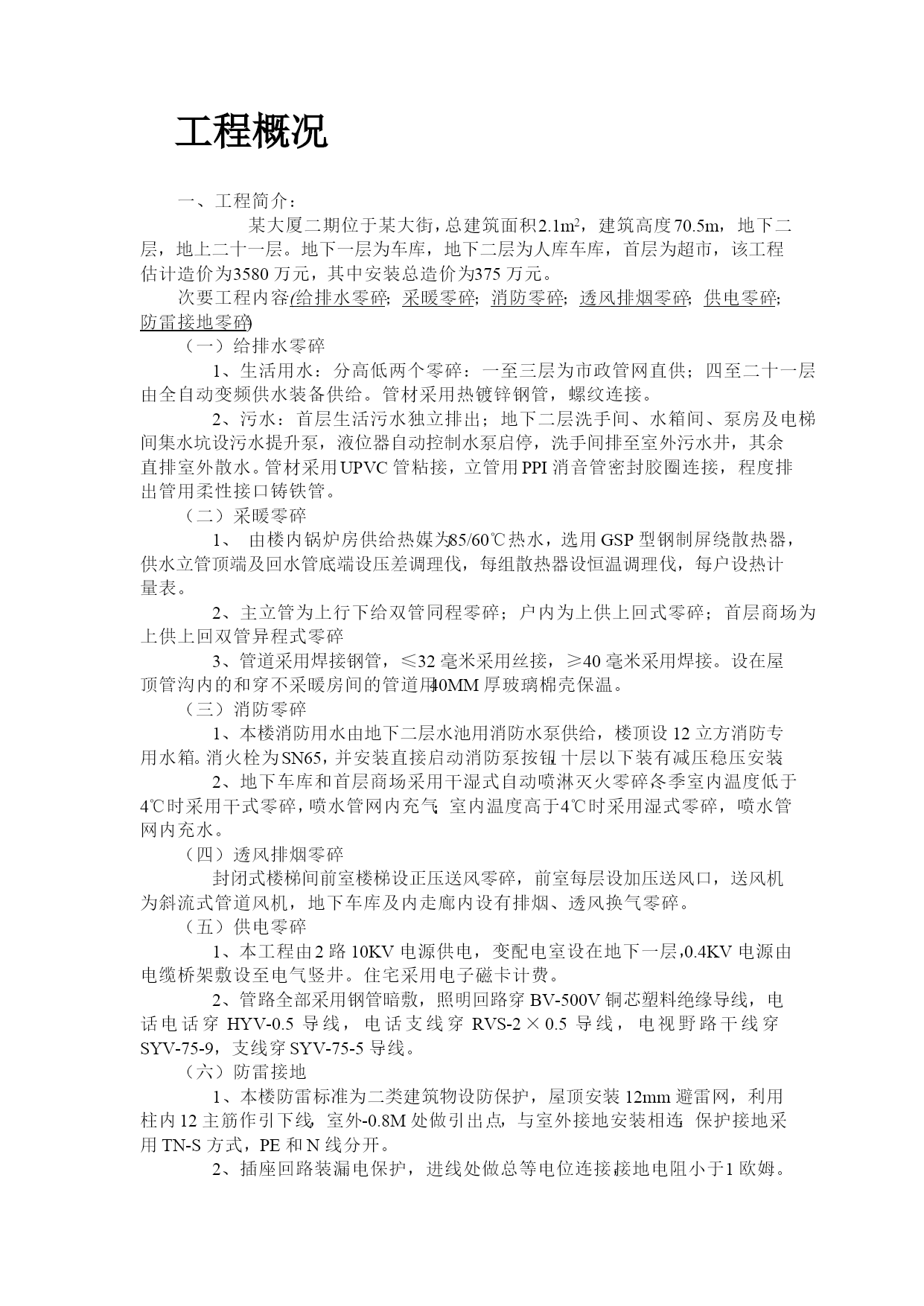

目录TOC\o"1-4"第1卷工程概况PAGEREF_Toc206995006\h2第2卷施工布置PAGEREF_Toc206995007\h8第3卷施工工艺流程PAGEREF_Toc206995008\h13第4卷质量控制PAGEREF_Toc206995009\h19第5卷降低成本措施PAGEREF_Toc206995010\h48第6卷成品保护措施PAGEREF_Toc206995011\h48第7卷安全消费、文明施工措施PAGEREF_Toc206995012\h49工程概况一、工程简介：某大厦二期位于某大街，总建筑面积2.1m2，建筑高度70.5m，地下二层，地上二十一层。地下一层为车库，地下二层为人库车库，首层为超市，该工程估计造价为3580万元，其中安装总造价为375万元。次要工程内容:(给排水零碎；采暖零碎；消防零碎；透风排烟零碎；供电零碎；防雷接地零碎)（一）给排水零碎1、生活用水：分高低两个零碎：一至三层为市政管网直供；四至二十一层由全自动变频供水装备供给。管材采用热镀锌钢管，螺纹连接。2、污水：首层生活污水独立排出；地下二层洗手间、水箱间、泵房及电梯间集水坑设污水提升泵，液位器自动控制水泵启停，洗手间排至室外污水井，其余直排室外散水。管材采用UPVC管粘接，立管用PPI消音管密封胶圈连接，程度排出管用柔性接口铸铁管。（二）采暖零碎1、由楼内锅炉房供给热媒为85/60℃热水，选用GSP型钢制屏绕散热器，供水立管顶端及回水管底端设压差调理伐，每组散热器设恒温调理伐，每户设热计量表。2、主立管为上行下给双管同程零碎；户内为上供上回式零碎；首层商场为上供上回双管异程式零碎3、管道采用焊接钢管，≤32毫米采用丝接，≥40毫米采用焊接。设在屋顶管沟内的和穿不采暖房间的管道用40MM厚玻璃棉壳保温。（三）消防零碎1、本楼消防用水由地下二层水池用消防水泵供给，楼顶设12立方消防专用水箱。消火栓为SN65，并安装直接启动消防泵按钮，十层以下装有减压稳压安装。2、地下车库和首层商场采用干湿式自动喷淋灭火零碎，冬季室内温度低于4℃时采用干式零碎，喷水管网内充气；室内温度高于4℃时采用湿式零碎，喷水管网内充水。（四）透风排烟零碎封闭式楼梯间前室楼梯设正压送风零碎，前室每层设加压送风口，送风机为斜流式管道风机，地下车库及内走廊内设有排烟、透风换气零碎。（五）供电零碎1、本工程由2路10KV电源供电，变配电室设在地下一层，0.4KV电源由电缆桥架敷设至电气竖井。住宅采用电子磁卡计费。2、管路全部采用钢管暗敷，照明回路穿BV-500V铜芯塑料绝缘导线，电话电话穿HYV-0.5导线，电话支线穿RVS-2×0.5导线，电视野路干线穿SYV-75-9，支线穿SYV-75-5导线。（六）防雷接地1、本楼防雷标准为二类建筑物设防保护，屋顶安装12mm避雷网，利用柱内12主筋作引下线，室外-0.8M处做引出点，与室外接地安装相连，保护接地采用TN-S方式，PE和N线分开。2、插座回路装漏电保护，进线处做总等电位连接，接地电阻小于1欧姆。每三层做一均压环与引下线相连。厨房、厕所等潮湿场所做辅助等电位连接。二、次要工作量给排水、消防序号名称规格型号单位数量备注1镀锌钢管各种规格米86292无缝钢管各种规格米29773铸铁排水管各种规格米4584塑料排水管各种规格米20175阀门各种规格个2876消火栓DN65套1107台式脸盆套88坐便器套4109蹲便器套1210洗脸盆套41011小便器套812地漏个39913污水泵50QW20-15台1014消防泵100DLX3台215水表只21716淋浴器套29717喷洒头个831电气序号名称规格型号单位数量备注1照明配电箱见图台3722动力配电箱见图台153吸顶灯见图只30784防水吸顶灯见图只6515半园球吸顶灯见图只176出口指点灯见图只997安全出口指点灯见图只1068壁灯见图只49防爆荧光灯见图只26410吊链双管荧光灯见图只911吊链单管荧光灯见图只5712吸顶双管荧光灯见图只2613吸顶单管荧光灯见图只8114嵌入双管荧光灯见图只15615防爆灯见图只1016开关各种规格见图只304617插座各种规格见图只551918手动报警器只2019导线各种规格见图公里26620线槽各种规格米118121钢管各种规格T140.1暖通序号名称规格型号单位数量备注1钢制散热器CSP组15982焊接钢管各种规格米251103排烟风机HTF-1-A台84风机FY-1台25钢板б=1.2平米13146伐门各种规格个41007调理伐FT个908防火伐280℃个109保温材料立方
