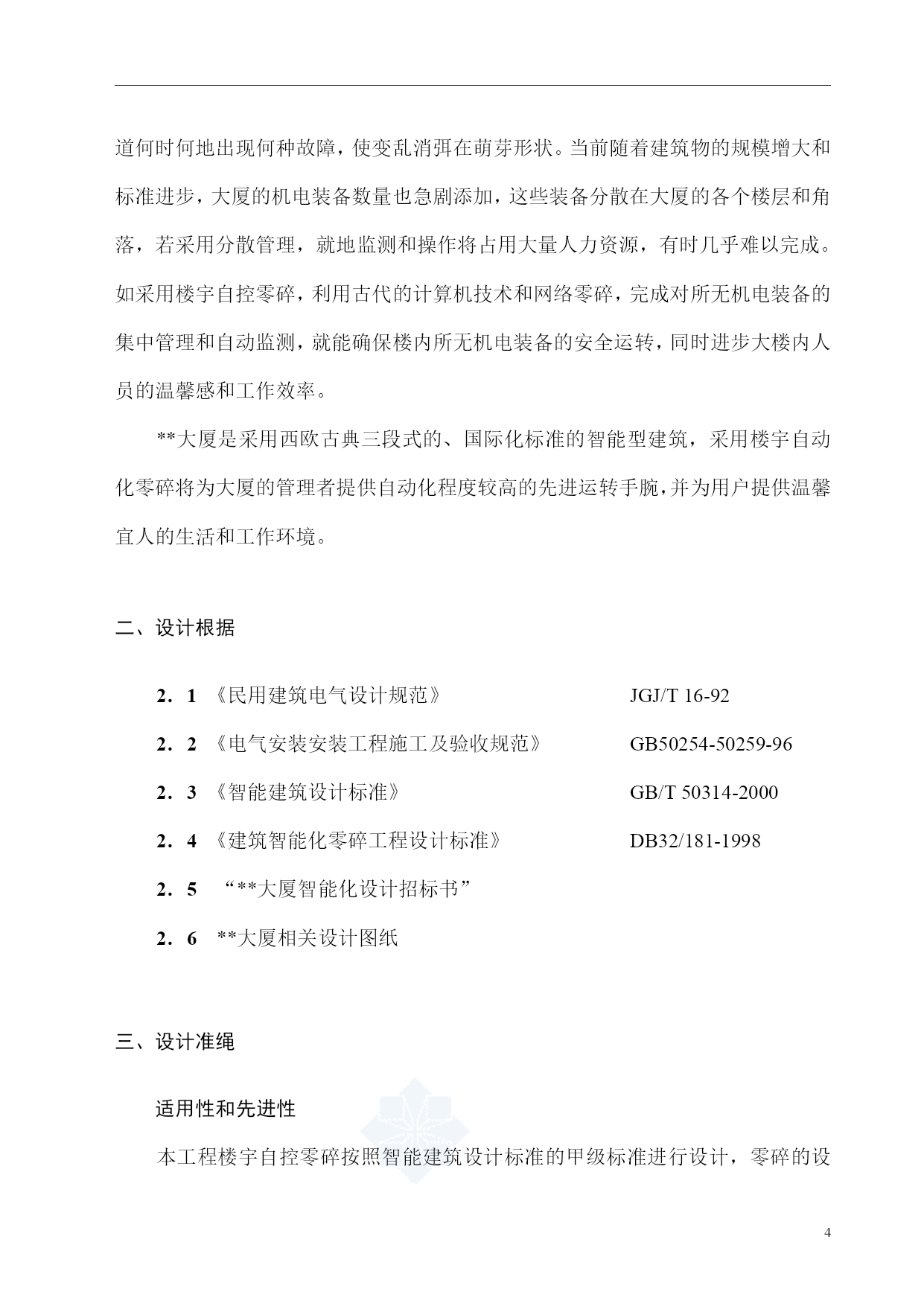

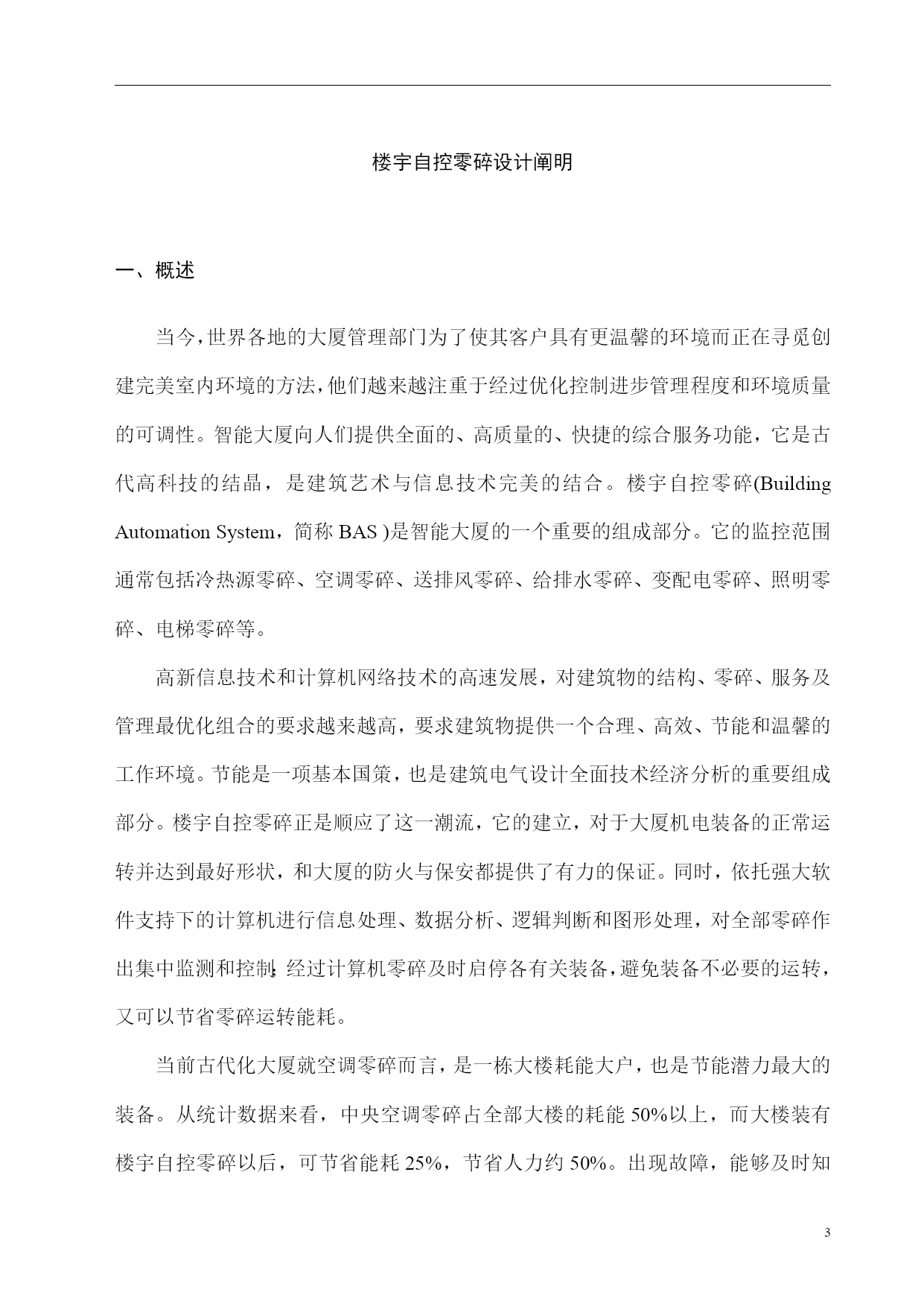

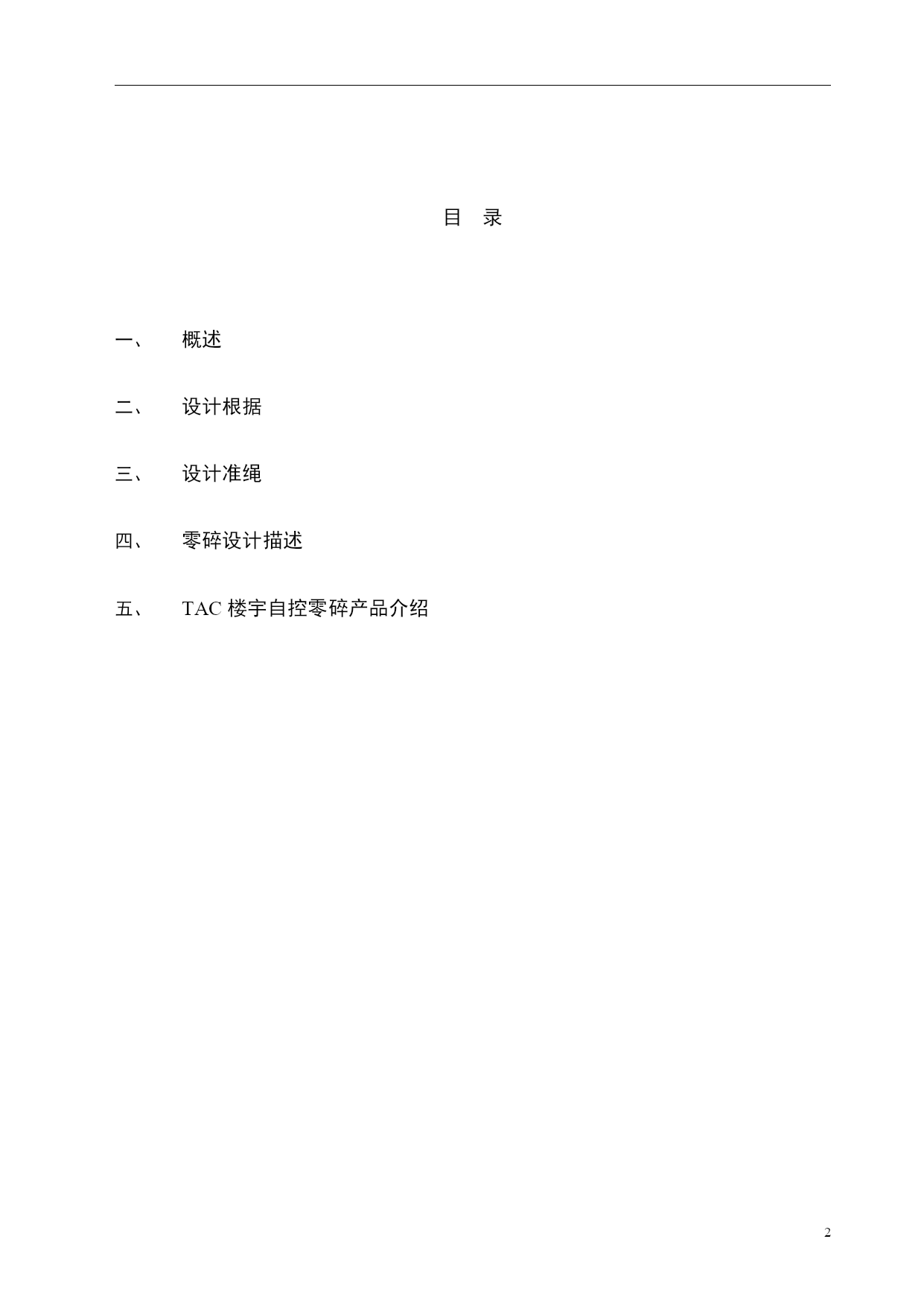

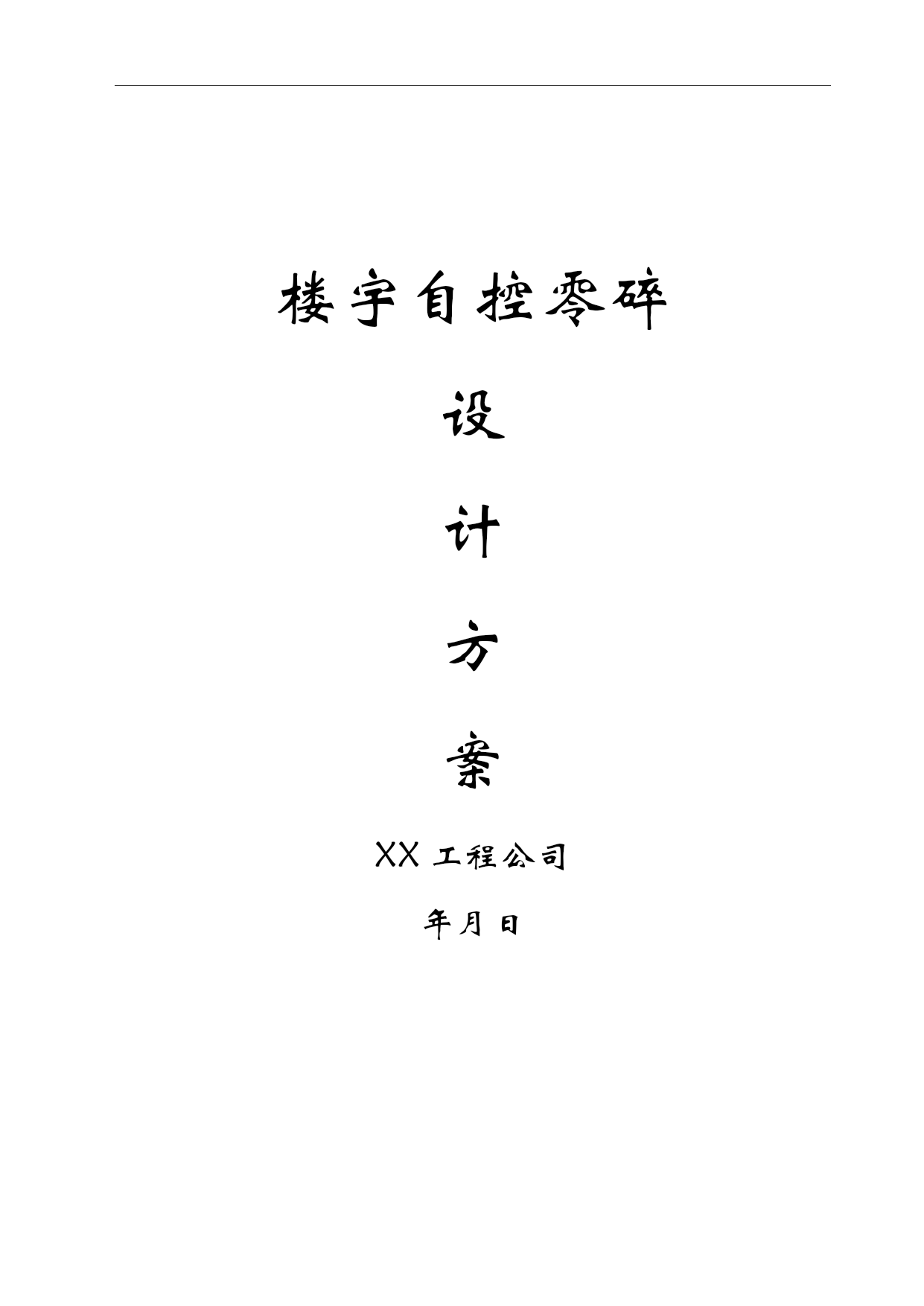

PAGE31楼宇自控零碎设计方案XX工程公司年月日目录概述设计根据设计准绳零碎设计描述TAC楼宇自控零碎产品介绍楼宇自控零碎设计阐明一、概述当今，世界各地的大厦管理部门为了使其客户具有更温馨的环境而正在寻觅创建完美室内环境的方法，他们越来越注重于经过优化控制进步管理程度和环境质量的可调性。智能大厦向人们提供全面的、高质量的、快捷的综合服务功能，它是古代高科技的结晶，是建筑艺术与信息技术完美的结合。楼宇自控零碎(BuildingAutomationSystem，简称BAS)是智能大厦的一个重要的组成部分。它的监控范围通常包括冷热源零碎、空调零碎、送排风零碎、给排水零碎、变配电零碎、照明零碎、电梯零碎等。高新信息技术和计算机网络技术的高速发展，对建筑物的结构、零碎、服务及管理最优化组合的要求越来越高，要求建筑物提供一个合理、高效、节能和温馨的工作环境。节能是一项基本国策，也是建筑电气设计全面技术经济分析的重要组成部分。楼宇自控零碎正是顺应了这一潮流，它的建立，对于大厦机电装备的正常运转并达到最好形状，和大厦的防火与保安都提供了有力的保证。同时，依托强大软件支持下的计算机进行信息处理、数据分析、逻辑判断和图形处理，对全部零碎作出集中监测和控制；经过计算机零碎及时启停各有关装备，避免装备不必要的运转，又可以节省零碎运转能耗。当前古代化大厦就空调零碎而言，是一栋大楼耗能大户，也是节能潜力最大的装备。从统计数据来看，中央空调零碎占全部大楼的耗能50%以上，而大楼装有楼宇自控零碎以后，可节省能耗25%，节省人力约50%。出现故障，能够及时知道何时何地出现何种故障，使变乱消弭在萌芽形状。当前随着建筑物的规模增大和标准进步，大厦的机电装备数量也急剧添加，这些装备分散在大厦的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以完成。如采用楼宇自控零碎，利用古代的计算机技术和网络零碎，完成对所无机电装备的集中管理和自动监测，就能确保楼内所无机电装备的安全运转，同时进步大楼内人员的温馨感和工作效率。**大厦是采用西欧古典三段式的、国际化标准的智能型建筑，采用楼宇自动化零碎将为大厦的管理者提供自动化程度较高的先进运转手腕，并为用户提供温馨宜人的生活和工作环境。二、设计根据2．1《民用建筑电气设计规范》JGJ/T16-922．2《电气安装安装工程施工及验收规范》GB50254-50259-962．3《智能建筑设计标准》GB/T50314-20002．4《建筑智能化零碎工程设计标准》DB32/181-19982．5“**大厦智能化设计招标书”2．6**大厦相关设计图纸三、设计准绳适用性和先进性本工程楼宇自控零碎按照智能建筑设计标准的甲级标准进行设计，零碎的设置既强调先进性也注重适用性，以完成功能和经济的优化设计。标准化和结构化零碎设计按照国家有关标准外，还根据零碎的功能要求，作到零碎的标准化和结构化，能综合表现出当今的先进技术。集成性和可扩展性零碎设计恪守全面规划的准绳，并有充分的余量，以顺应将来发展的需求。保证楼宇自控零碎全体结构的先进性、合理性、可扩展性和兼容性。四、零碎设计描述4.1工程概况**大厦整栋建筑物基本采用西欧古典三段式。建筑有地下一层，地上主体建筑为十二层。大楼的运用功能可以划分为四个区，即：业务区、办公区、科技用房区、装备管理区、机动车车库区。根据办公楼的结构，它分为东区和西区。4.2楼宇自控零碎控制方式及网络型式**大厦楼宇自控零碎采用集散型控制方式，即现场区域控制，计算机局域网通讯，最初进行集中监视、管理的零碎控制方式。这类控制方式保证每个子零碎都能独立控制，同时在中央工作站上又能做到集中管理，使得全部零碎的结构完善、功能可靠。楼宇自控零碎网络结构可分为三级，第一级为中央工作站，即控制中心，控制中心内设中央工作站，中央工作站零碎由PC主机、彩色大屏幕显示器及打印机组成，是BAS零碎的核心，全部大厦内所受监控的机电装备都在这里进行集中管理和显示，它可以直接和以太网相连；第二级为直接式数字控制器，第三级为采集现场信号的传感器和履行机构。直接数字控制器、传感器及履行机构随被控装备就近设置。楼宇自控零碎留有与消防报警零碎、综合保安零碎、闭路电视监控零碎、泊车场管理零碎等零碎的通讯接口，这有益于完成对各弱电子零碎的信息集中管理，零碎之间的事情联动，进步零碎全体决策能力。4.3楼宇自控零碎监控内容冷热源零碎空调零碎送排风零碎给排水零碎变配电零碎照明零碎电梯监测等。4.3.1冷热源零碎**大厦的冷热源由位于11层的冷热水零碎提供。零碎监控对象：6台风冷热泵机组、8台离心水泵及相关温度、
