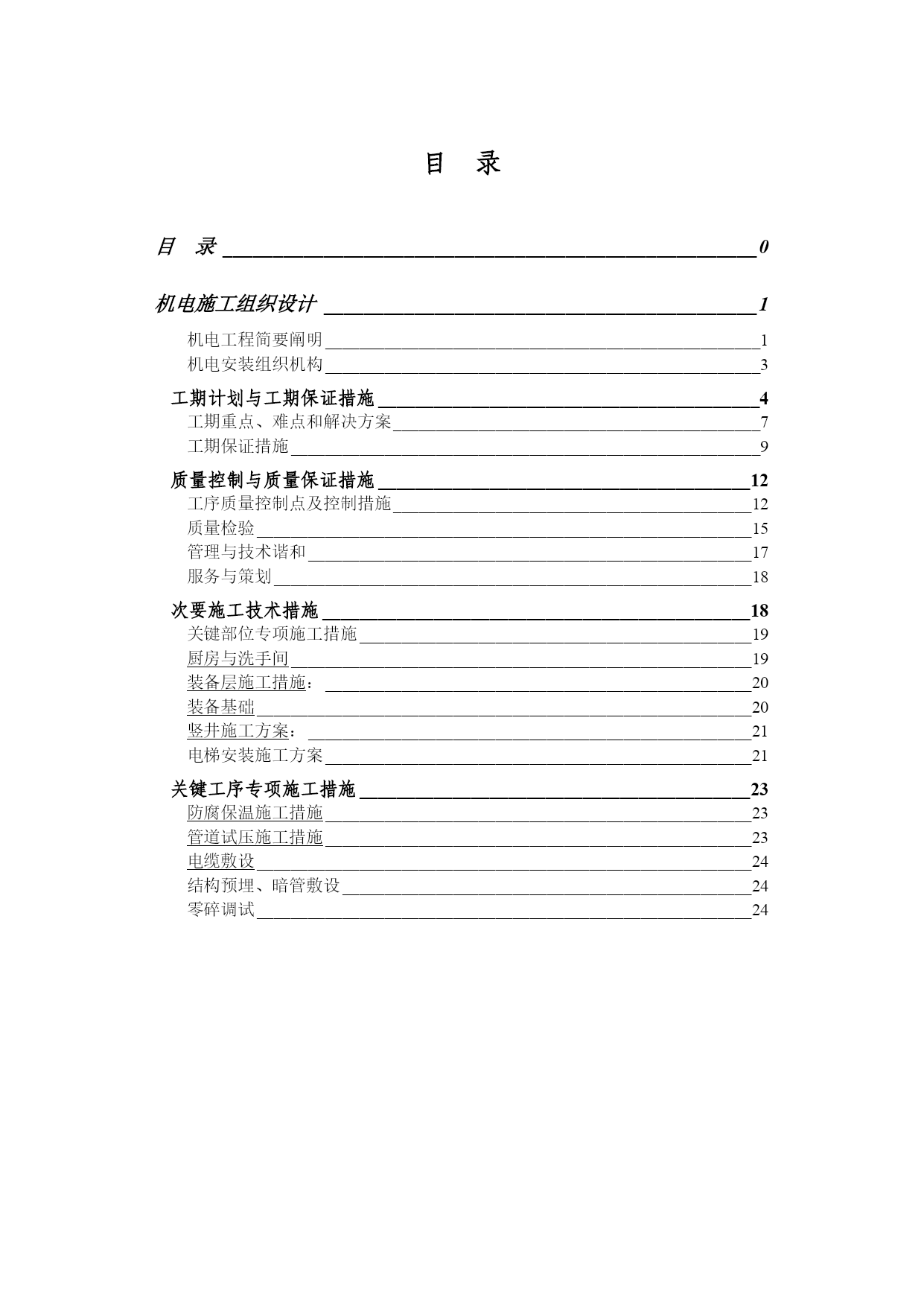

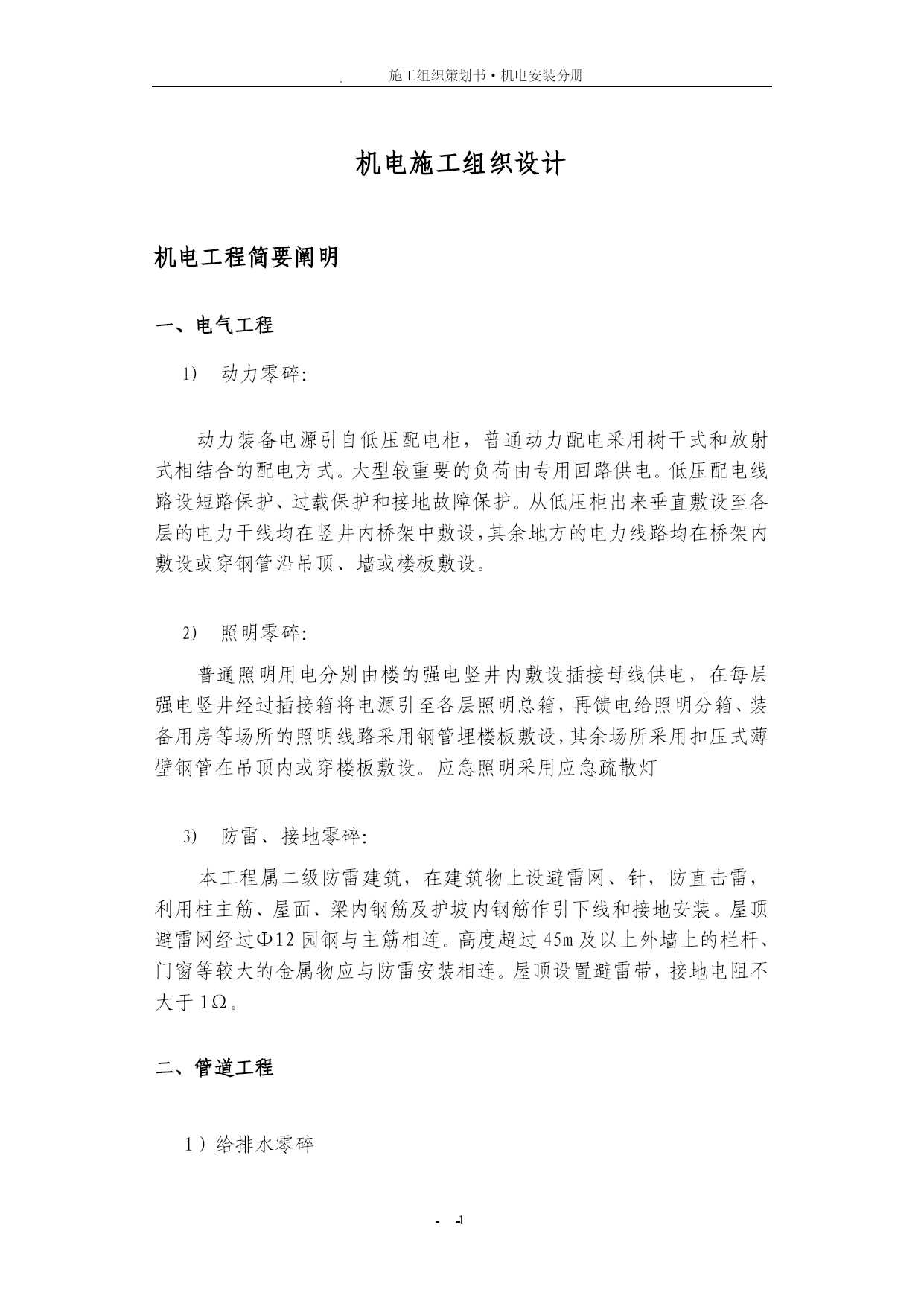

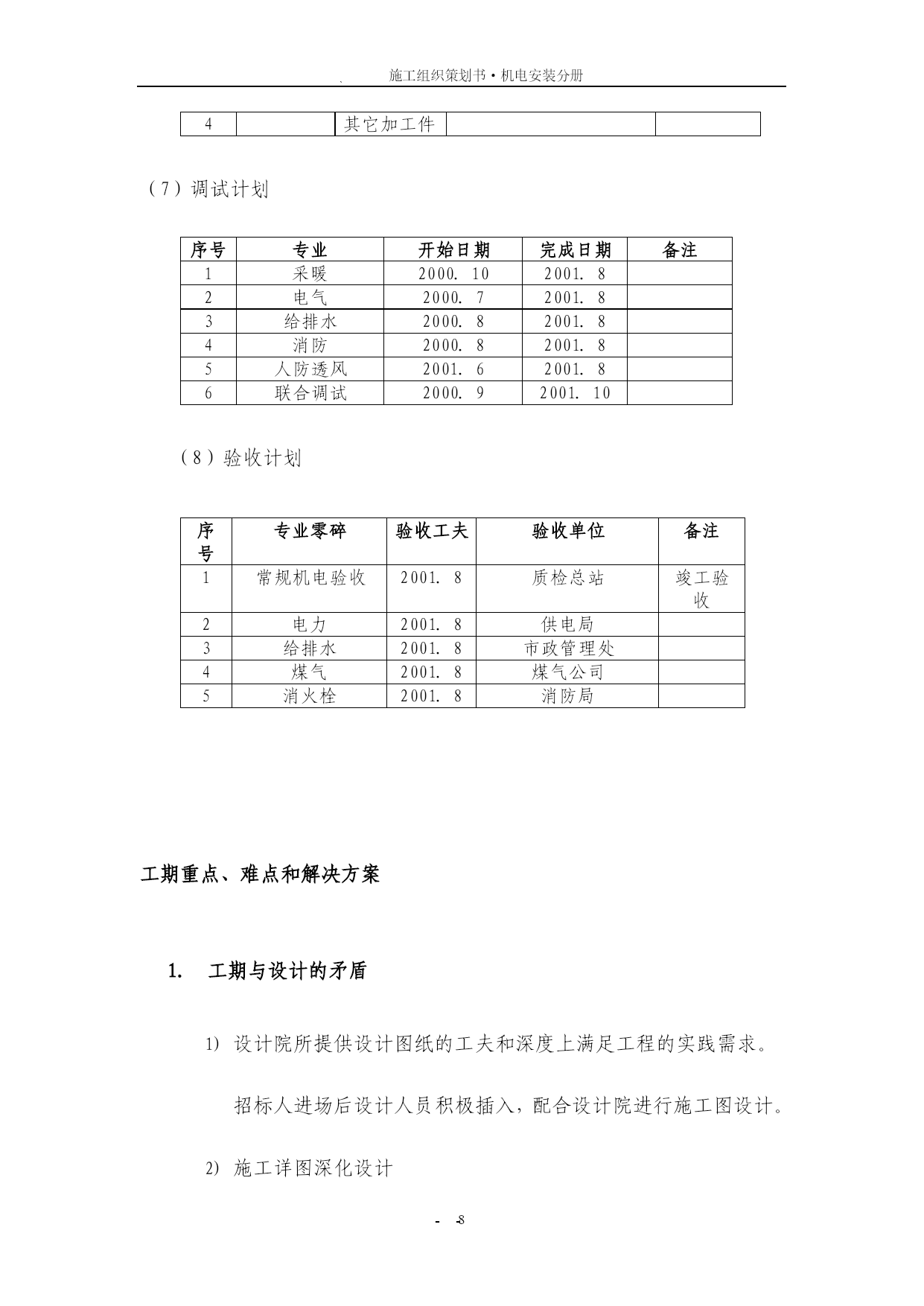

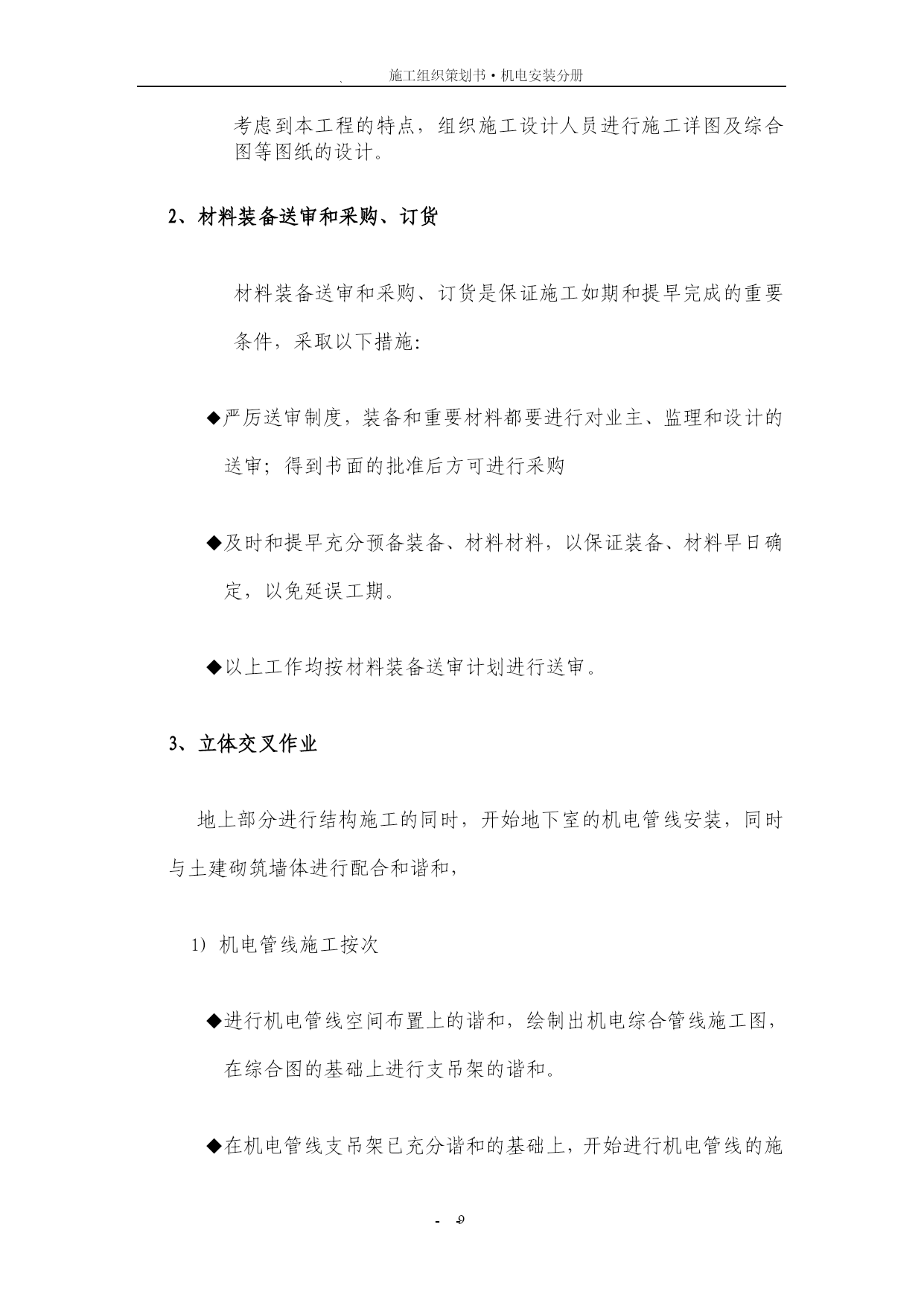

、施工组织策划书·机电安装分册PAGEPAGE31--目录TOC\o"1-3"目录PAGEREF_Toc476457977\h0机电施工组织设计PAGEREF_Toc476457978\h1机电工程简要阐明PAGEREF_Toc476457979\h1机电安装组织机构PAGEREF_Toc476457980\h3工期计划与工期保证措施PAGEREF_Toc476457981\h4工期重点、难点和解决方案PAGEREF_Toc476457982\h7工期保证措施PAGEREF_Toc476457983\h9质量控制与质量保证措施PAGEREF_Toc476457984\h12工序质量控制点及控制措施PAGEREF_Toc476457985\h12质量检验PAGEREF_Toc476457986\h15管理与技术谐和PAGEREF_Toc476457987\h17服务与策划PAGEREF_Toc476457988\h18次要施工技术措施PAGEREF_Toc476457989\h18关键部位专项施工措施PAGEREF_Toc476457990\h19厨房与洗手间PAGEREF_Toc476457991\h19装备层施工措施：PAGEREF_Toc476457992\h20装备基础PAGEREF_Toc476457993\h20竖井施工方案：PAGEREF_Toc476457994\h21电梯安装施工方案PAGEREF_Toc476457995\h21关键工序专项施工措施PAGEREF_Toc476457996\h23防腐保温施工措施PAGEREF_Toc476457997\h23管道试压施工措施PAGEREF_Toc476457998\h23电缆敷设PAGEREF_Toc476457999\h24结构预埋、暗管敷设PAGEREF_Toc476458000\h24零碎调试PAGEREF_Toc476458001\h24机电施工组织设计机电工程简要阐明一、电气工程动力零碎：动力装备电源引自低压配电柜，普通动力配电采用树干式和放射式相结合的配电方式。大型较重要的负荷由专用回路供电。低压配电线路设短路保护、过载保护和接地故障保护。从低压柜出来垂直敷设至各层的电力干线均在竖井内桥架中敷设，其余地方的电力线路均在桥架内敷设或穿钢管沿吊顶、墙或楼板敷设。照明零碎：普通照明用电分别由楼的强电竖井内敷设插接母线供电，在每层强电竖井经过插接箱将电源引至各层照明总箱，再馈电给照明分箱、装备用房等场所的照明线路采用钢管埋楼板敷设，其余场所采用扣压式薄壁钢管在吊顶内或穿楼板敷设。应急照明采用应急疏散灯防雷、接地零碎：本工程属二级防雷建筑，在建筑物上设避雷网、针，防直击雷，利用柱主筋、屋面、梁内钢筋及护坡内钢筋作引下线和接地安装。屋顶避雷网经过Φ12园钢与主筋相连。高度超过45m及以上外墙上的栏杆、门窗等较大的金属物应与防雷安装相连。屋顶设置避雷带，接地电阻不大于1Ω。二、管道工程1）给排水零碎给排水工程包括室内给水、雨水、污废水等零碎。给水采用分区供水方式，设膨胀水箱、稳压罐和加压泵供水零碎。屋面雨水经过屋面的雨水槽排至雨水管内。污水、废水份别排至地下污废水井，污水排至室外化粪池后与废水合并进入城市管网。2）消防工程消火栓零碎利用市政自来水管网，为大楼提供消防用水，地下消防泵房各设有加压泵组和稳压泵、气压罐，泵可自动和手动控制。3）采暖工程本零碎热源接自市政热水管网，热媒为85℃-70℃。散热器采用普通钢制散热器。三、弱电工程本工程弱电零碎包括：电视、电话零碎；门铃对讲零碎。四、电梯工程本工程设有客梯、消防电梯；五、总图工程本工程总图接驳工程有：给水、污水、雨水、热力、燃气、电力、电讯、电视等。六、人防工程本工程人防零碎包括透风零碎、防火门结构机电安装组织机构工期计划与工期保证措施计划体系：材料、装备送审、订货、进场计划专业次要材料/装备名称送审工夫估计审批工夫到货工夫备注电气管材2000．32000．6桥架线槽2000．72000．12电缆、电线2000．82000．12配电箱、控制箱柜2000．122001．4灯具、开关、插座2001．12001．5给排水管材2000．62000．9管路附件、阀部件2000．92000．12保温材料2000．
