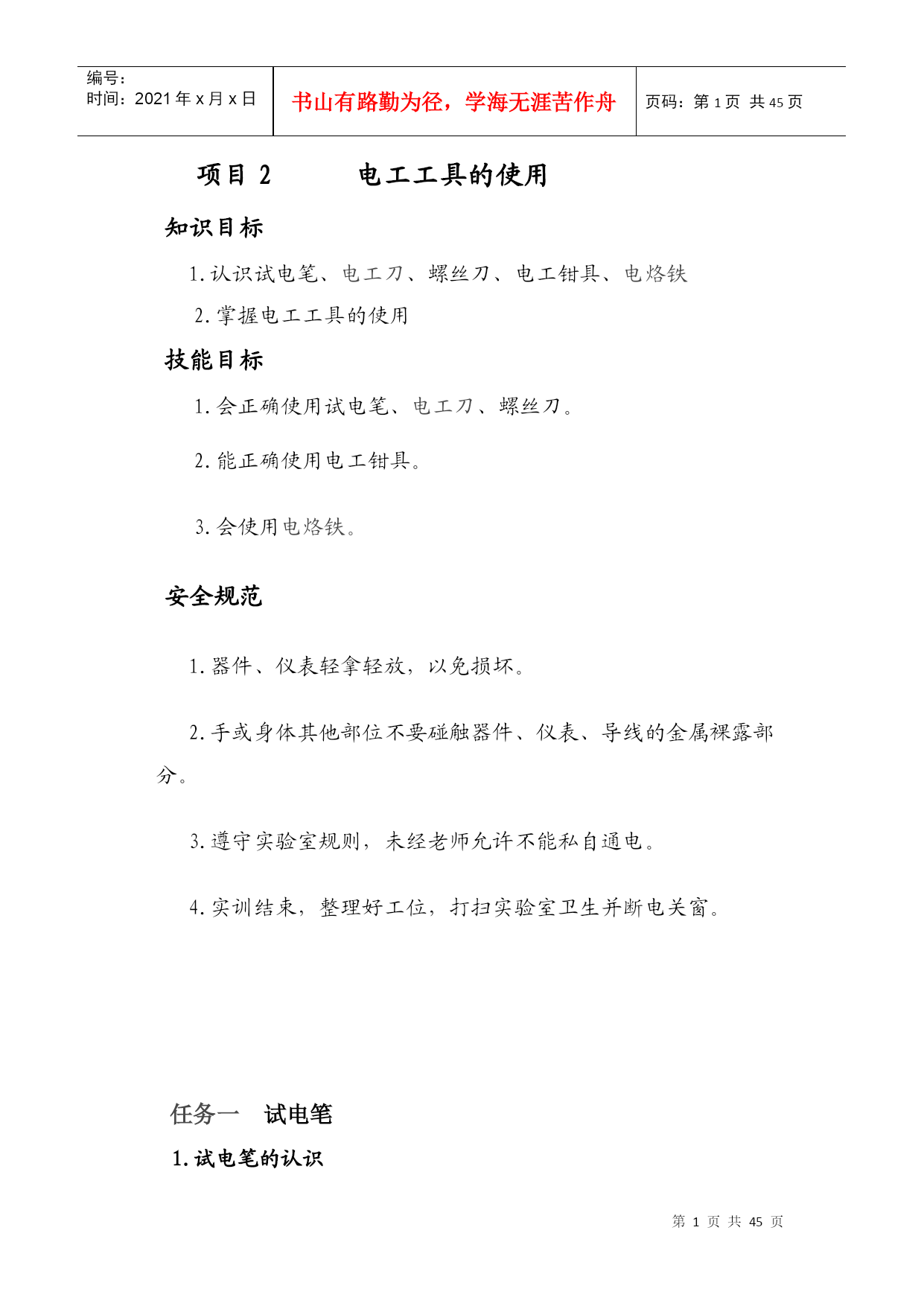

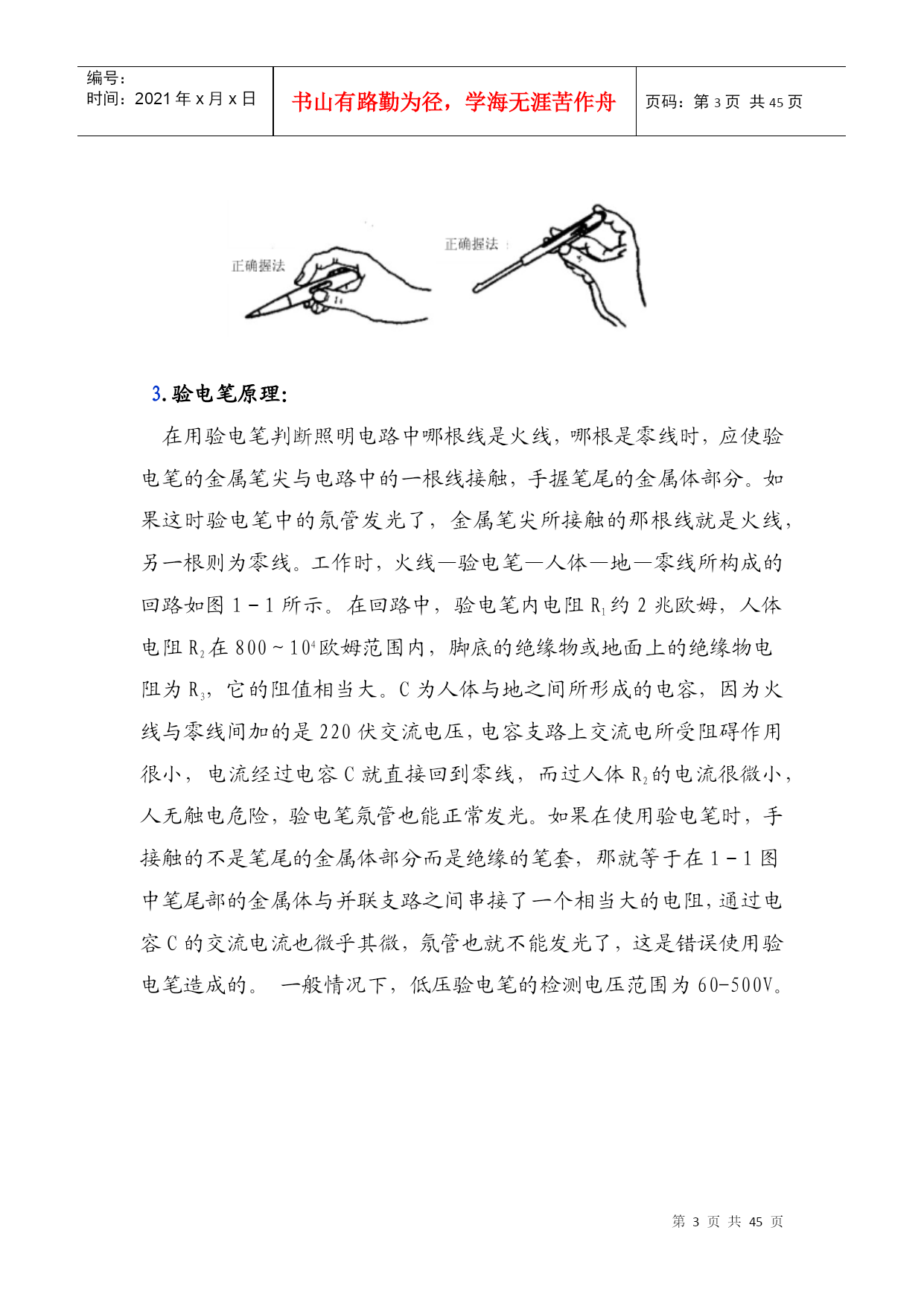

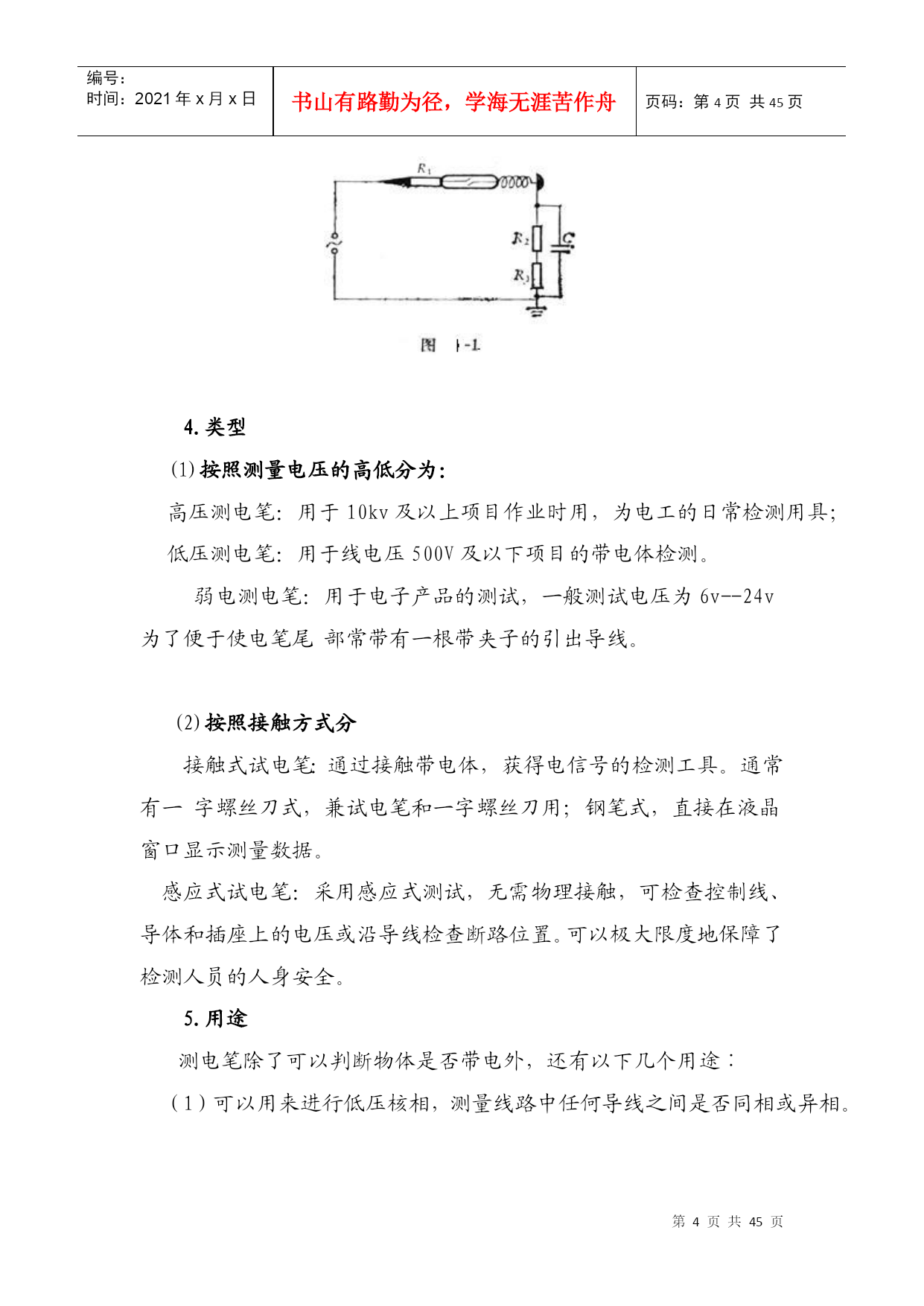

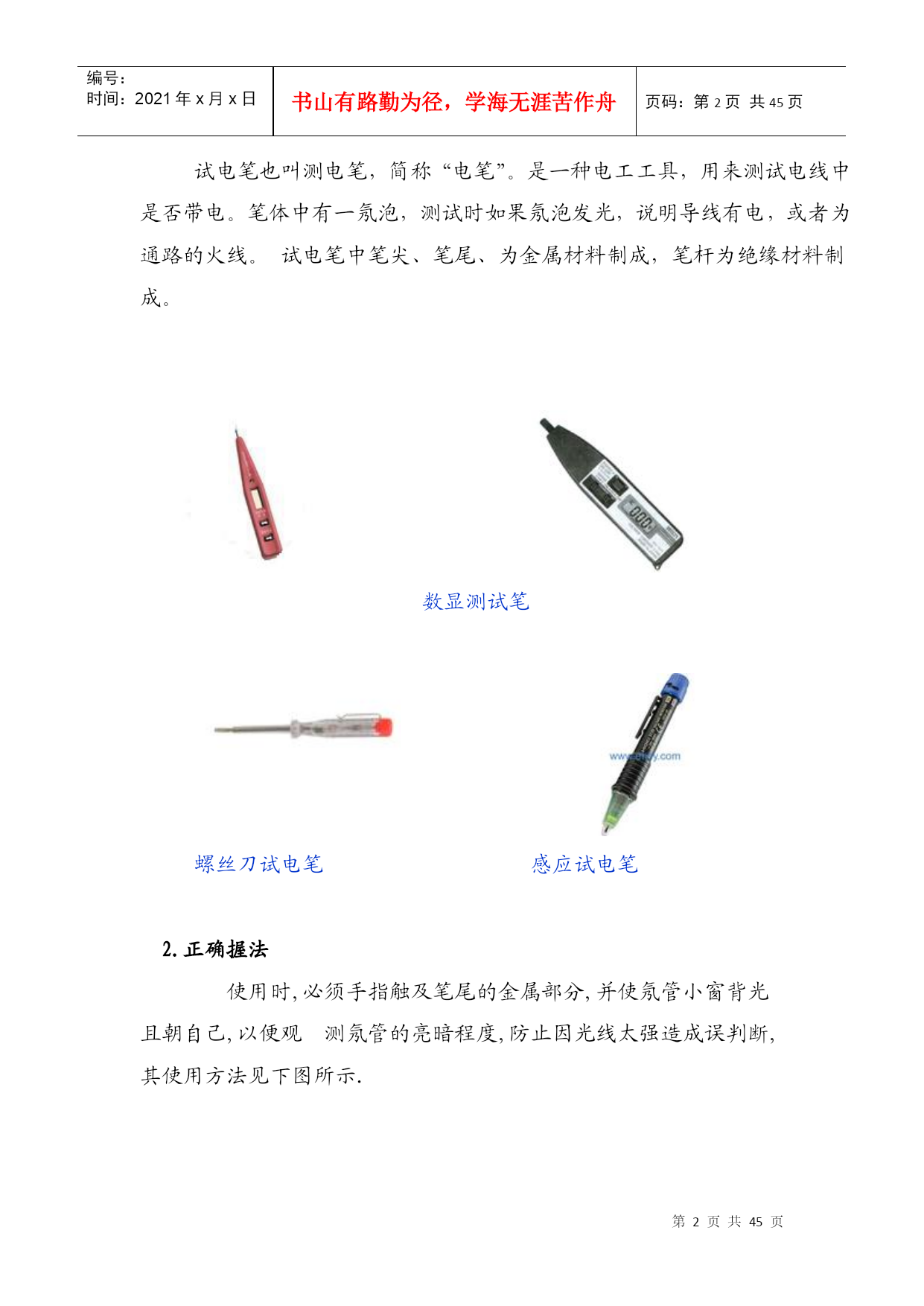

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE45页共NUMPAGES45页第PAGE\*MERGEFORMAT45页共NUMPAGES\*MERGEFORMAT45页项目2电工工具的使用知识目标1.认识试电笔、电工刀、螺丝刀、电工钳具、电烙铁2.掌握电工工具的使用技能目标1.会正确使用试电笔、电工刀、螺丝刀。2.能正确使用电工钳具。3.会使用电烙铁。安全规范1.器件、仪表轻拿轻放，以免损坏。2.手或身体其他部位不要碰触器件、仪表、导线的金属裸露部分。3.遵守实验室规则，未经老师允许不能私自通电。4.实训结束，整理好工位，打扫实验室卫生并断电关窗。任务一试电笔1.试电笔的认识试电笔也叫测电笔，简称“电笔”。是一种电工工具，用来测试电线中是否带电。笔体中有一氖泡，测试时如果氖泡发光，说明导线有电，或者为通路的火线。试电笔中笔尖、笔尾、为金属材料制成，笔杆为绝缘材料制成。数显测试笔螺丝刀试电笔感应试电笔2.正确握法使用时,必须手指触及笔尾的金属部分,并使氖管小窗背光且朝自己,以便观测氖管的亮暗程度,防止因光线太强造成误判断,其使用方法见下图所示.3.验电笔原理：在用验电笔判断照明电路中哪根线是火线，哪根是零线时，应使验电笔的金属笔尖与电路中的一根线接触，手握笔尾的金属体部分。如果这时验电笔中的氖管发光了，金属笔尖所接触的那根线就是火线，另一根则为零线。工作时，火线—验电笔—人体—地—零线所构成的回路如图1－1所示。在回路中，验电笔内电阻R1约2兆欧姆，人体电阻R2在800～104欧姆范围内，脚底的绝缘物或地面上的绝缘物电阻为R3，它的阻值相当大。C为人体与地之间所形成的电容，因为火线与零线间加的是220伏交流电压，电容支路上交流电所受阻碍作用很小，电流经过电容C就直接回到零线，而过人体R2的电流很微小，人无触电危险，验电笔氖管也能正常发光。如果在使用验电笔时，手接触的不是笔尾的金属体部分而是绝缘的笔套，那就等于在1－1图中笔尾部的金属体与并联支路之间串接了一个相当大的电阻，通过电容C的交流电流也微乎其微，氖管也就不能发光了，这是错误使用验电笔造成的。一般情况下，低压验电笔的检测电压范围为60-500V。4.类型(1)按照测量电压的高低分为：高压测电笔：用于10kv及以上项目作业时用，为电工的日常检测用具；低压测电笔：用于线电压500V及以下项目的带电体检测。弱电测电笔：用于电子产品的测试，一般测试电压为6v--24v为了便于使电笔尾部常带有一根带夹子的引出导线。(2)按照接触方式分接触式试电笔：通过接触带电体，获得电信号的检测工具。通常有一字螺丝刀式，兼试电笔和一字螺丝刀用；钢笔式，直接在液晶窗口显示测量数据。感应式试电笔：采用感应式测试，无需物理接触，可检查控制线、导体和插座上的电压或沿导线检查断路位置。可以极大限度地保障了检测人员的人身安全。5.用途测电笔除了可以判断物体是否带电外，还有以下几个用途︰（1）可以用来进行低压核相，测量线路中任何导线之间是否同相或异相。测试方法：：站在一个与大地绝缘的物体上，双手各执一支测电笔，然后在待测的两根导线上进行测试，如果两根测电笔发光很亮，则这两根导线为异相；反之，则为同相，它是利用测电笔中氖泡两极间电压差值与其发光强弱成正比的原理来进行判别的。（2）可以用来判别交流电和直流电测试方法：在用测电笔进行测试时，如果测电笔氖泡中的两个极都发光，就是交流电；如果两个极中只有一个极发光，则是直流电。（3）可以判断直流电的正、负极。将测电笔接在直流电路中测试，氖泡发亮的那一极就是负极，不发亮的一极是正极。(4)可用来判断直流是否接地。在对地绝缘的直流系统中，可站在地上用测电笔接触直流系统中的正极或负极，如果测电笔氖泡不亮，则没有接地现象。如果氖泡发亮，则说明有接地现象，其发亮如在笔尖端，则说明为正极接地。如发亮在手指端，则为负极接地。但是必须指出的是在带有接地监察继电器的直流系统中，不可采用此方法判断直流系统是否发生接地。测电笔是广大电工经常使用的工具之一，用来判别物体是否带电。它的内部构造是一只有两个电极的灯泡，泡内充有氖气，俗称氖泡，它的一极接到笔尖，另一极串联一只高电阻后接到笔的另一端。当氖泡的两极间电压达到一定值时，两极间便产生辉光，辉光强弱与两极间电压成正比。当带电体对地电压大于氖泡起始的辉光电压，而将测电笔的笔尖端接触它时，另一端则通过人体接地，所以测电笔会发光。测电笔中电阻的作用是用来限制流过人体的电流，以免发生危险。6.正确使用(1)判定交流电和直流电口诀电笔判定交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。
