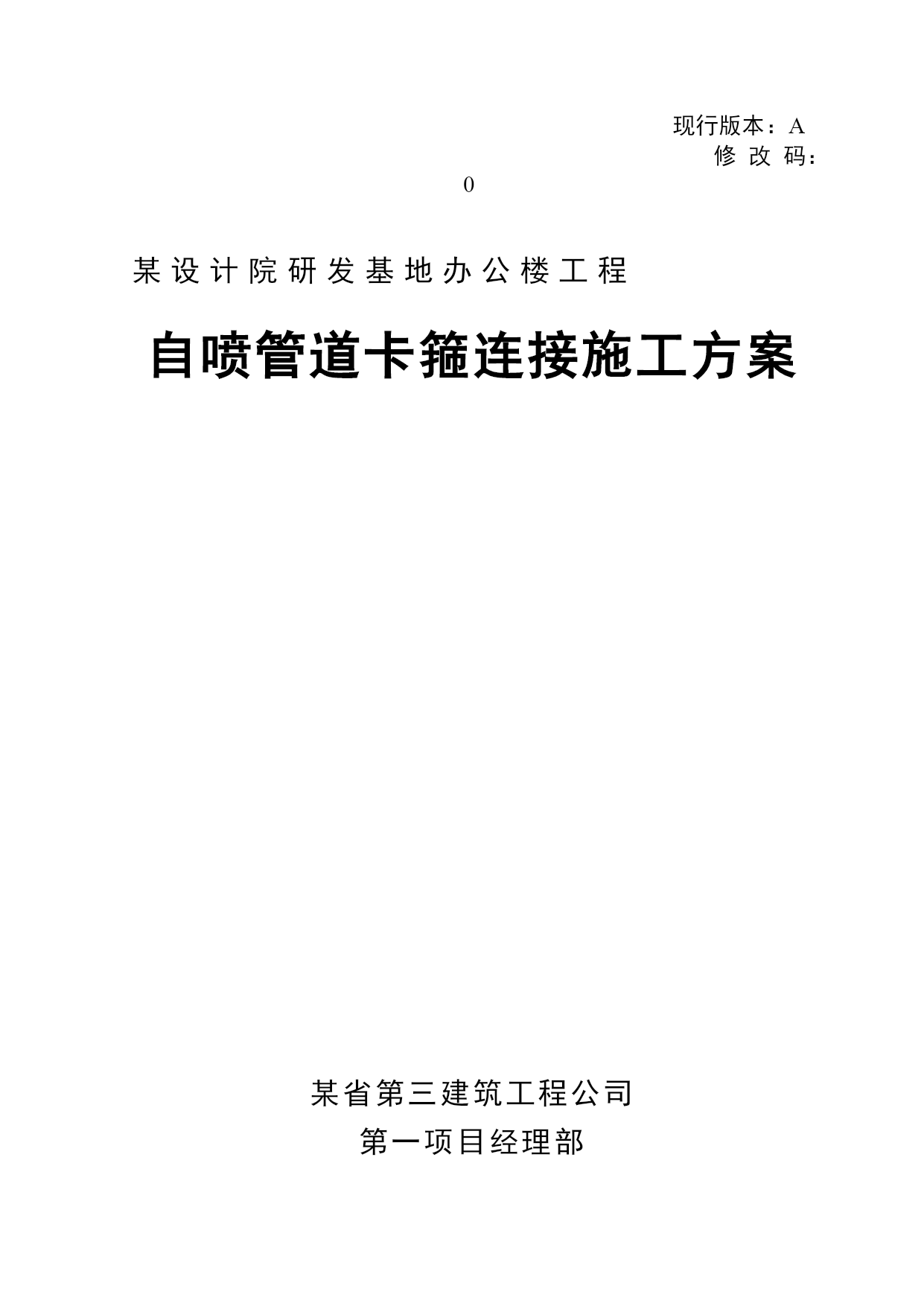

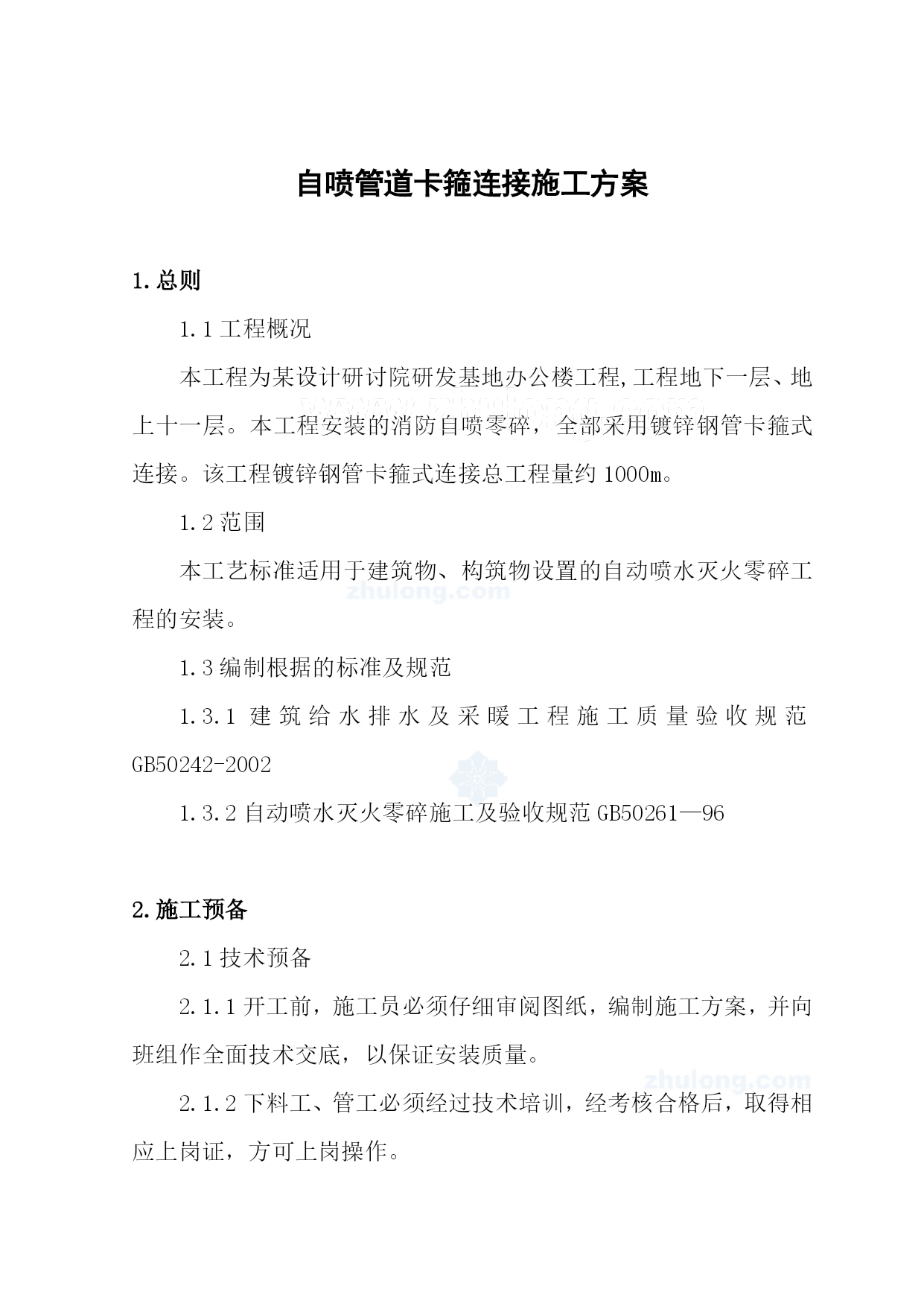

现行版本：A修改码：0某设计院研发基地办公楼工程自喷管道卡箍连接施工方案某省第三建筑工程公司第一项目经理部自喷管道卡箍连接施工方案1.总则1.1工程概况本工程为某设计研讨院研发基地办公楼工程,工程地下一层、地上十一层。本工程安装的消防自喷零碎，全部采用镀锌钢管卡箍式连接。该工程镀锌钢管卡箍式连接总工程量约1000m。1.2范围本工艺标准适用于建筑物、构筑物设置的自动喷水灭火零碎工程的安装。1.3编制根据的标准及规范1.3.1建筑给水排水及采暖工程施工质量验收规范GB50242-20021.3.2自动喷水灭火零碎施工及验收规范GB50261—962.施工预备2.1技术预备2.1.1开工前，施工员必须仔细审阅图纸，编制施工方案，并向班组作全面技术交底，以保证安装质量。2.1.2下料工、管工必须经过技术培训，经考核合格后，取得相应上岗证，方可上岗操作。2.2材料预备管材、配件应有质量保证书，必要时对管材进行复检，合格后方可运用，特别要检查橡胶密封圈和活套法兰，看能否和管材配套，对于破坏或磨损的，坚决不用。待装管子、扳手、游标卡尺、程度仪、光滑剂、木榔头、安装脚手架等。2.3次要装备开孔机、滚槽机、钢管切割机、待装管子、扳手、游标卡尺、程度仪、光滑剂、木榔头、安装脚手架等。2.4施工作业条件土建主体封顶墙体砌筑完成后就可具备安装条件2.5人员预备2.5.1技术负责（工长）1人编制预决算、施工方案、装备材料计划。抓好施工进度、质量检查、安全消费、竣工验收等工作。2.5.2施工班长1人对现场工人进行分工并协助技术负责（工长）抓好施工进度、质量检查、安全消费、竣工验收等工作。2.5.3下料工1人负责非标管道的切割、下料。2.5.4管工3人负责管道安装2.5.5质量安全员1人抓好质量检查并对全部施工现场、装备、材料、人员监督检查安全无变乱。3.施工工艺3.1工艺流程安装预备→干管安装→报警阀安装→立管安装→检查→喷洒分层干支管→管道试压→管道清洗→喷洒头支管安装（零碎综合试压及冲洗）→节流安装安装→报警阀配件、喷淋头安装→零碎通水实验→交工验收。3.2操作要点3.2.1按设计要求装好待装管子的支架、托架3.2.2用切管机将钢管按所需长度切割，切口应平整。切口处若有毛刺，运用砂轮机打磨。3.2.3将需求加工沟槽的钢管架设在滚槽机和滚槽机尾架上。3.2.4用游标卡尺检查管子沟槽的深度和宽度，确认符合标准要求。3.2.5安装必须恪守先装大口径，总管，立管，后装小口径，分管的准绳。3.2.6安装过程中不可跳装，分段装，必须按按次连续安装，以免出现段与段之间连接困难和影响管路全体功能。3.2.7预备好符合要求的沟槽管段，配件和附件。3.2.8检查橡胶密封圈能否损伤，将其套上一跟钢管的端部。3.2.9将另一跟钢管靠近以套上橡胶密封圈的钢管端部，两端处应留有必然间隙，间隙应符合标准要求。3.2.10将橡胶密封圈套上另一跟钢管端部，使橡胶密封圈位于接口两头部位，并在周边涂抹光滑剂。3.2.11检查管道中轴线。3.2.12在接口地位橡胶密封圈外侧安上下卡箍，并将卡箍凸边卡进沟槽内。3.2.13用手力压紧上下卡箍的耳部，并用木榔头槌缘处，将上下卡箍靠近。3.2.14在卡箍螺孔地位，牙上螺栓，并均匀轮换拧紧螺母，刚直橡胶密封圈起皱。3.2.15检查确认卡箍凸边全圆周卡进沟槽内。3.2.16安装机械三通、机械四通的钢管应在接头支管部位用开孔机开孔，将机械三通，卡箍置于钢管孔洞上下，留意机械三通，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。4.质量标准4.1主控项目4.1.1自喷管道卡箍连接应按照<<建筑给水排水及采暖工程施工质量验收规范>>GB50242-2002<<自动喷水灭火零碎施工及验收规范>>GB50261—96进行施工和验收。4.1.2平管坡度在0.001~0.002之间，不得过大或倒坡。4.1.3支架预埋件或膨胀螺丝固定牢固，地位正确，预埋件埋入墙体或混凝土内部分不刷漆4.2普通项目4.2.1管道支架间距符合以下要求：管径(DN)1520253240507080100125150＞300保温管道1.5222.533444.5568非保温管道2.534455666.57884.2.2排水立管安装采用吊线方法检查，先支架后管道，程度干管及支管安装要控制好坡度。4.2.3管道支（吊、托）架的安装应构造正确，埋设平正牢固，排列划一，支架与管子接触紧密。4.2.4对管子加工的沟槽用游标卡尺检查管子沟槽的深度和宽度，确认符合标准要求。4.2.5检查橡胶密封圈能否损伤，对有损伤的坚决不用。
