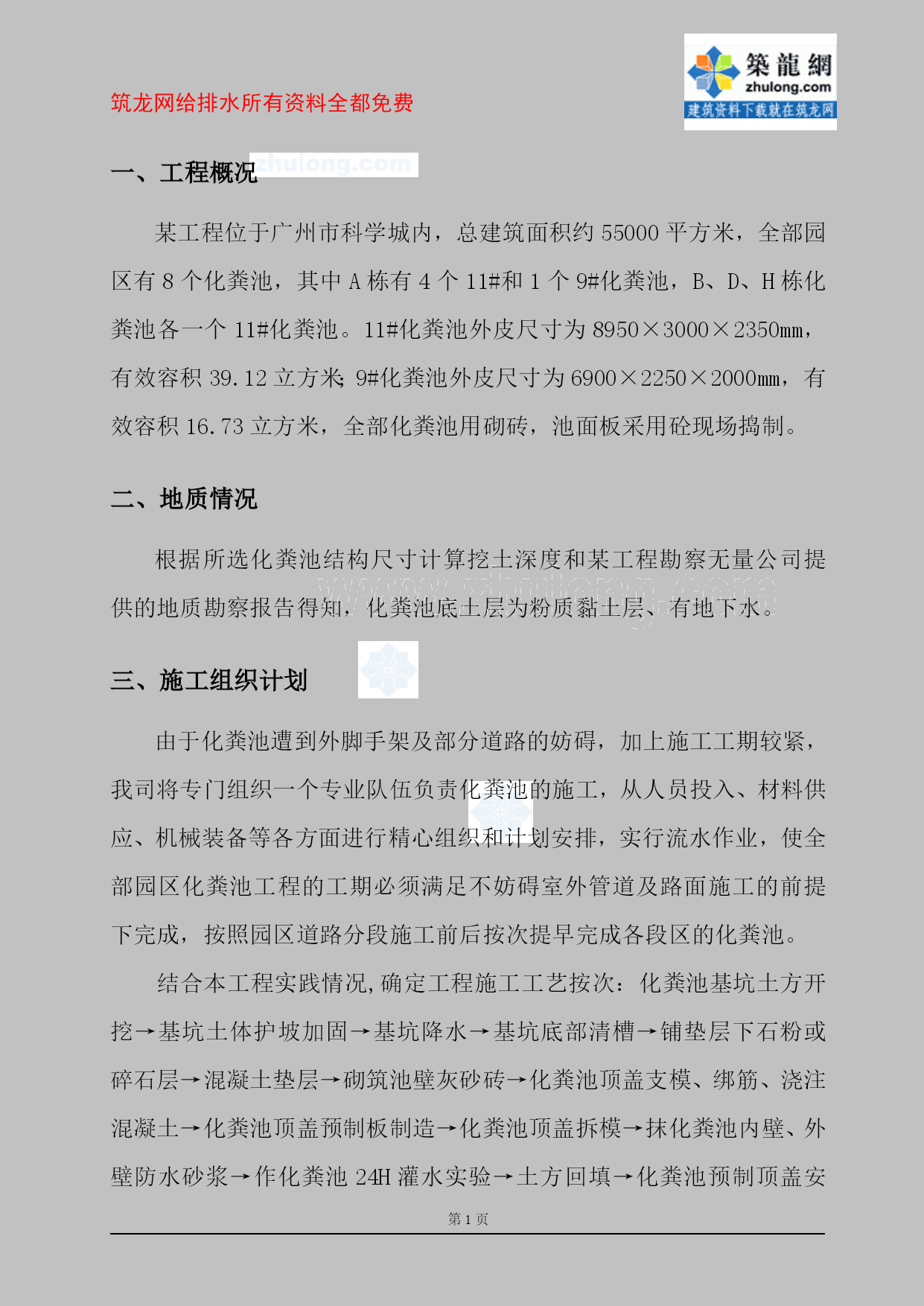

筑龙网给排水所有资料全都免费第PAGE7页一、工程概况某工程位于广州市科学城内，总建筑面积约55000平方米，全部园区有8个化粪池，其中A栋有4个11#和1个9#化粪池，B、D、H栋化粪池各一个11#化粪池。11#化粪池外皮尺寸为8950×3000×2350mm，有效容积39.12立方米；9#化粪池外皮尺寸为6900×2250×2000mm，有效容积16.73立方米，全部化粪池用砌砖，池面板采用砼现场捣制。二、地质情况根据所选化粪池结构尺寸计算挖土深度和某工程勘察无量公司提供的地质勘察报告得知，化粪池底土层为粉质黏土层、有地下水。三、施工组织计划由于化粪池遭到外脚手架及部分道路的妨碍，加上施工工期较紧，我司将专门组织一个专业队伍负责化粪池的施工，从人员投入、材料供应、机械装备等各方面进行精心组织和计划安排，实行流水作业，使全部园区化粪池工程的工期必须满足不妨碍室外管道及路面施工的前提下完成，按照园区道路分段施工前后按次提早完成各段区的化粪池。结合本工程实践情况,确定工程施工工艺按次：化粪池基坑土方开挖→基坑土体护坡加固→基坑降水→基坑底部清槽→铺垫层下石粉或碎石层→混凝土垫层→砌筑池壁灰砂砖→化粪池顶盖支模、绑筋、浇注混凝土→化粪池顶盖预制板制造→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆→作化粪池24H灌水实验→土方回填→化粪池预制顶盖安装。四、施工措施根据本工程特点并结合现场实践情况，确定如下各分项工程施工方案：1、土方工程施工措施开挖前考虑地表水的排除，先在化粪池周围建筑排水沟，以方便排除地面滞水。基坑开挖采用机械挖土，弃土运至场内指定的地点，回填土应预留。考虑到基坑暴露的工夫较长，采用放坡开挖，土体放坡系数暂定为1：1；土方开挖过程中，严禁在基坑周围堆土，并且基坑土体用枋木局部支持加固措施,若遇较差土质时，采用钢筋网片和砂浆进行护坡。为防止扰动持力层，应预留200mm厚的土层，随发掘机开挖的同时，由人工清土至设计标高；若遇不良地基层时应清除干净，超挖部分回填级配碎石，并分层夯实至设计标高。土方开挖至设计标高后，在基坑一角设置一个集水坑，并在基坑周围设置集水道，将地下水汇集于集水坑内，再用抽水机将地下水抽走。为防止遇旱季天气，基坑开挖完成后，立即清理基槽，验槽终了后，立即将垫层底部石粉或碎石层施工完成，浇注混凝土底板。2、砌体工程施工措施在底板砼浇捣完成后进行砖砌体的砌筑。①、砌筑砂浆标号为M10，砂的含泥量不大于3%。所用砂浆要随用随拌，砂浆稠度为70--100MM,并要在3-4小时内用完。②、砂浆拌和采用分量比，配料误差在±2%之内，用搅拌机拌和，先在搅拌机内注入适当的水，再按配比依次投入水泥、砂、水。搅拌工夫自投料终了算起，不得小于120秒钟。③、砖采用MU15的灰砂砖；砌砖前一天，应把砖浇水潮湿，严禁干砖上墙，吸水深度控制在15MM以上，防止潮湿不均或过湿景象。④、砖砌体要上下错缝，内外搭砌，组砌方式为一顺一丁，砌筑时采用“三一”砌砖法，杜绝缩口灰和板凳灰，程度灰缝的砂浆要饱满，饱满度不低于80%竖向灰缝采用挤浆或加浆方法，不得出现透亮灰缝，程度灰缝厚度控制在10±2MM。落地灰在初凝前回收，重新搅入新砂浆中运用。⑤、砌第一皮砖前，当基础混凝土表面高低差大于20MM时应把上表面用Ｃ20细石砼找平，找平后再砌，砌砖完后用笤帚扫净墙缝。⑥、砌砖前应先立好皮数杆，撂摆底砖，防止游丁走缝。皮数杆立在墙的大角处，内外墙交接处，纵墙皮数杆间距不大于12M。⑦、撂底砖经检查合适后，挂通线，砌底砖时，应跟线，双面挂线，撂底砖后进行盘角，盘角每次不宜超过5皮高，并用靠尺，线坠，程度尺找平找垂直，每皮砖的高度对准皮数杆，按盘好的墙角为准，挂线砌砖。⑧、砌筑过程中，应经常检查。⑨、砌筑过程中，必须丁砖压顶，沿墙面每隔必然间隔的竖缝处，弹出墨线，墨线用经纬仪或线锤引测，砌一步架，上引一次，控制游丁走缝。3、模板工程施工措施由于本工程选用的是砌砌化粪池，根据图纸的要求，化粪池的面板需采用现浇砼捣制，所以模板工程次要是化粪池面板模板的铺设。模板采用20mm厚竹夹板及部分松板配合运用，考虑到拆模后全部模板及支持料都要从盖板口保送出来，化粪池盖板口较小难以清理出大件模板和龙门架，所以，模板采用结构施工时用过较小块的残缺竹夹板；支持采用枋木或钢管。砌筑完成后，沿化粪池周围弹好＋100cm程度线，检查砖墙的地位能否符线，定出面板底标高，开始龙骨及支持的架设，然后开始模板的铺设。模板在现场一致制造、装施工。模板及其支架必须具有足够的强度，刚度和不变性，其支持部分应有足够的支持面积。模板施工严厉按施工图纸进行拼装、就位和设支持，模板安装就位后，由技术员、质量员按平面尺寸、断
