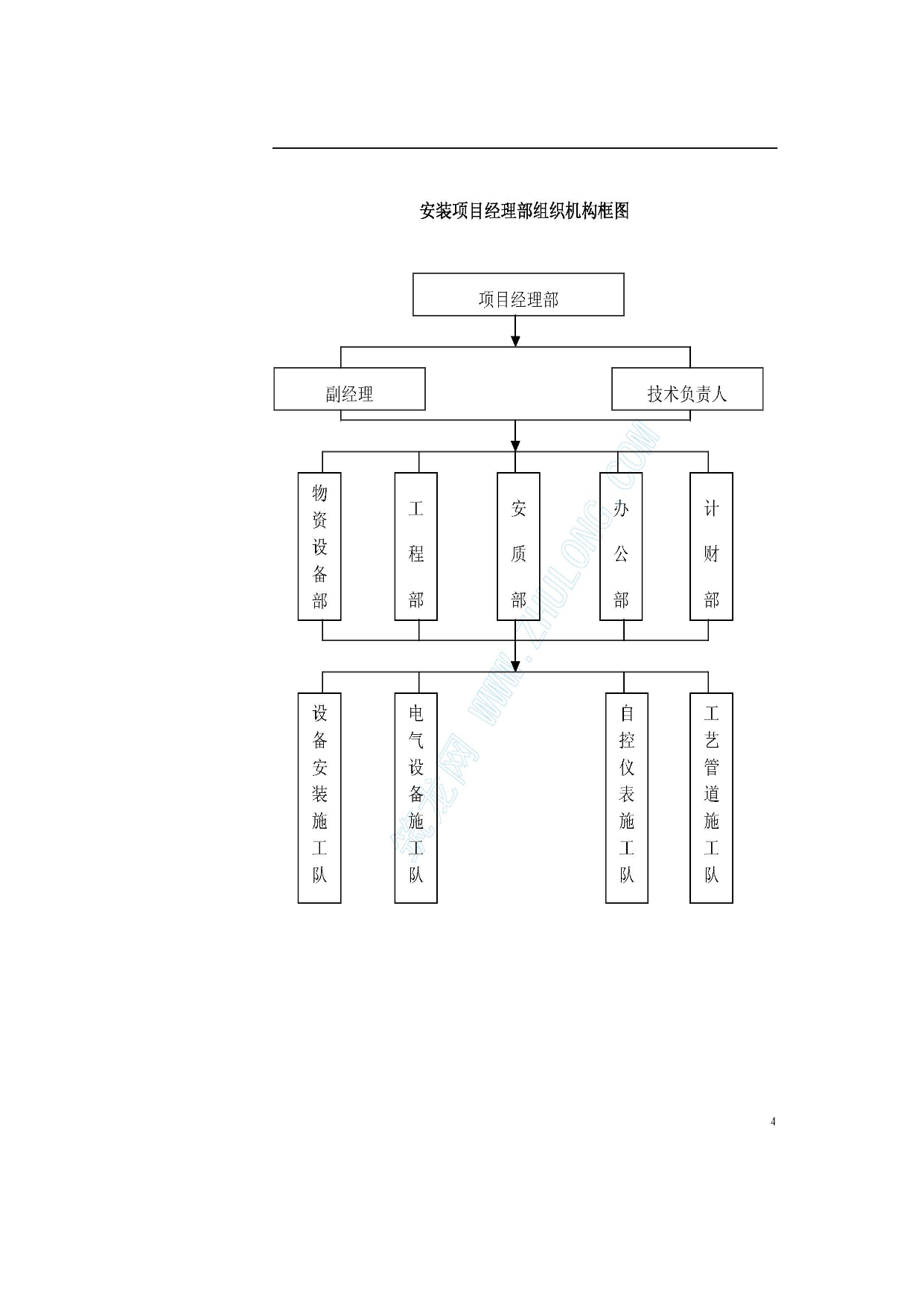

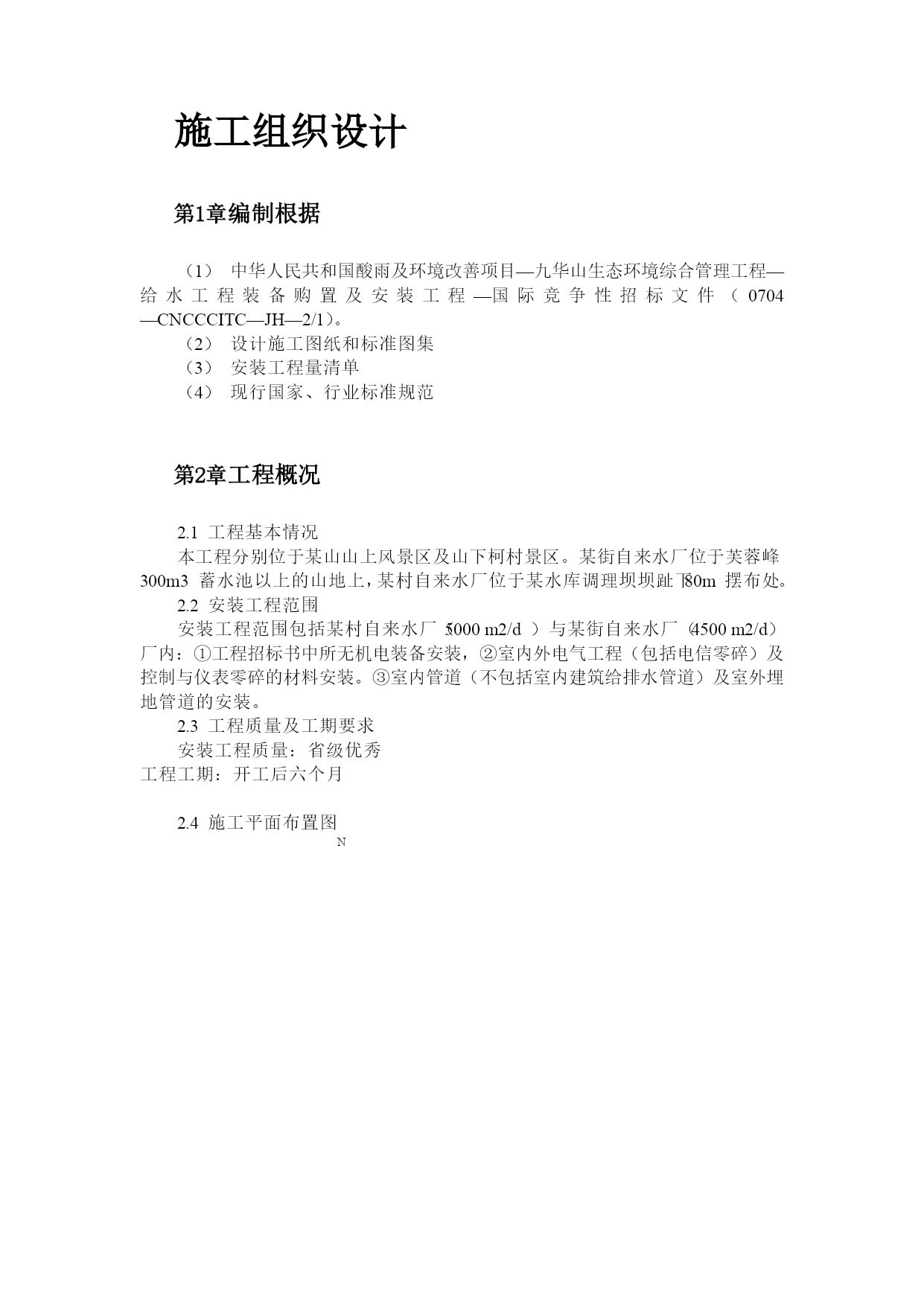

目录TOC\o"1-4"第1卷施工组织设计PAGEREF_Toc207005287\h2第1章编制根据PAGEREF_Toc207005288\h2第2章工程概况PAGEREF_Toc207005289\h2第3章组织机构设置PAGEREF_Toc207005290\h3第4章施工预备PAGEREF_Toc207005291\h9第5章工目标规划PAGEREF_Toc207005292\h15第6章次要安装方法和技术措施PAGEREF_Toc207005293\h16第1节安装前的预备及装备安装技术要求PAGEREF_Toc207005294\h16第2节机械装备安装施工方法、技术要求PAGEREF_Toc207005295\h18第3节工艺管道安装PAGEREF_Toc207005296\h22第4节电气装备安装PAGEREF_Toc207005297\h23第5节仪表自控装备安装PAGEREF_Toc207005298\h27第6节单机调试PAGEREF_Toc207005299\h29第7节联合调试PAGEREF_Toc207005300\h30第8节运转检测PAGEREF_Toc207005301\h31第7章质量保证措施PAGEREF_Toc207005302\h31第1节施工过程的质量控制PAGEREF_Toc207005303\h31第8章工期保证措施PAGEREF_Toc207005304\h33施工组织设计编制根据（1）中华人民共和国酸雨及环境改善项目—九华山生态环境综合管理工程—给水工程装备购置及安装工程—国际竞争性招标文件（0704—CNCCCITC—JH—2/1）。（2）设计施工图纸和标准图集（3）安装工程量清单（4）现行国家、行业标准规范工程概况2.1工程基本情况本工程分别位于某山山上风景区及山下柯村景区。某街自来水厂位于芙蓉峰300m3蓄水池以上的山地上，某村自来水厂位于某水库调理坝坝趾下80m摆布处。2.2安装工程范围安装工程范围包括某村自来水厂（5000m2/d）与某街自来水厂（4500m2/d）厂内：①工程招标书中所无机电装备安装，②室内外电气工程（包括电信零碎）及控制与仪表零碎的材料安装。③室内管道（不包括室内建筑给排水管道）及室外埋地管道的安装。2.3工程质量及工期要求安装工程质量：省级优秀工程工期：开工后六个月2.4施工平面布置图N施工平面布置阐明如果我方中标，我方施工将结合施工现场的情况，在土建工程施工中的临时道路，场地基础上，适当布置装备储运商检棚和备件仓库。合理搭建办公、生活、临时水电线路等装备。布置要具有全局性，前后兼顾，既要考虑道路畅通和材料的进退场又要考虑装备托运，吊装线路。３、现场施工组织机构及次要工程人员简历组织机构设置3.1组织机构设置工程中标后，将按《项目法》组建项目经理部，设项目经理一人，项目副经理一人，施工现场技术负责人（项目总工程师）一人。项目经理部设工程部、物资装备部、安全质检部、计财部、综合办公室等质量保证体系的本能机能管理部门，同时结合本工程装备安装施工特点组建，装备安装施工队、电气安装施工队、自控安装施工队、工艺管道施工队，构成强有力的专业化施工组织（项目经理部）组织机构详见下图。3.2项目经理部次要施工管理技术人员名单姓名职务职称学历专业徐礼和项目经理工程师本科机电梁兴劭项目施工员工程师本科给排水曹怀林项目施工员工程师本科电气自动化江昶技术负责人高级工程师本科机械拟在本工程任职的次要人员履历表姓名****年龄43专业装备安装职称工程师拟在工程中担任职务电气仪表施工员毕业学校87年毕业于西安理工大学电气自动化专业本科学历经历工夫参加过施工的工程名称担任职务1999年安徽省和县第二自来水厂建设工程施工员1999年安化集团公司总排废水管理工程施工员2000年合肥王小郢污水处理厂装备安装工程施工员2000年阜阳市第二自来水厂输水管线安装工程施工员2003年合肥市望塘污水处理厂一期安装工程施工员安徽省建筑工程总公司先进消费者备注拟在本工程任职的次要人员履历表姓名*****年龄38专业装备安装职称工程师拟在工程中担任职务给排水施工员毕业学校89年毕业于同济大学暖通专业本科学历经历工夫参加过施工的工程名称担任职务2003年蚌埠市第一污水处理厂一期工程装备安装工程施工员1990年合肥市四水厂扩建工程施工员1997年合肥精细化工厂废水处理工程施工员2000年安庆石化总厂化肥厂液化气保送装备工
