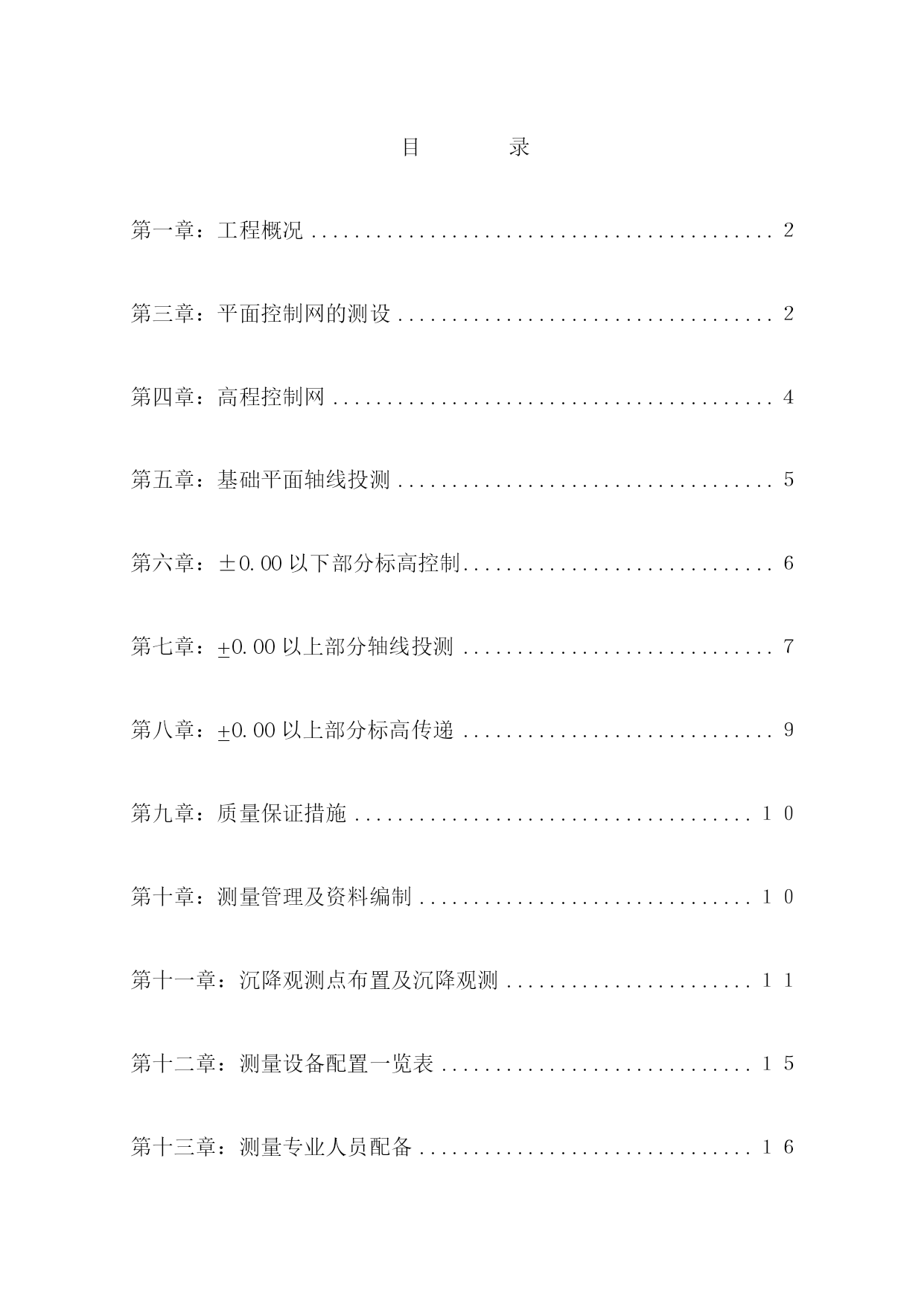

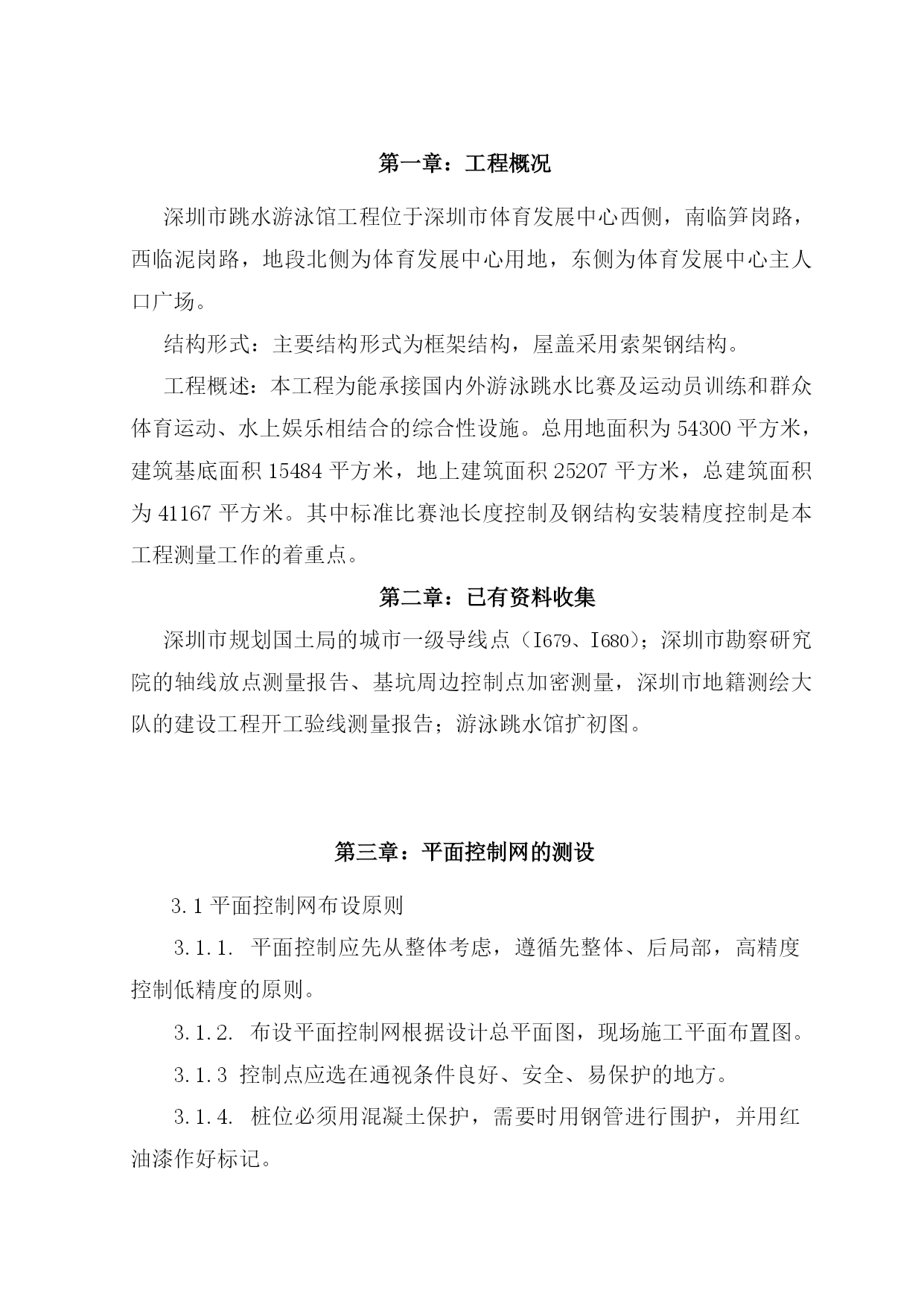

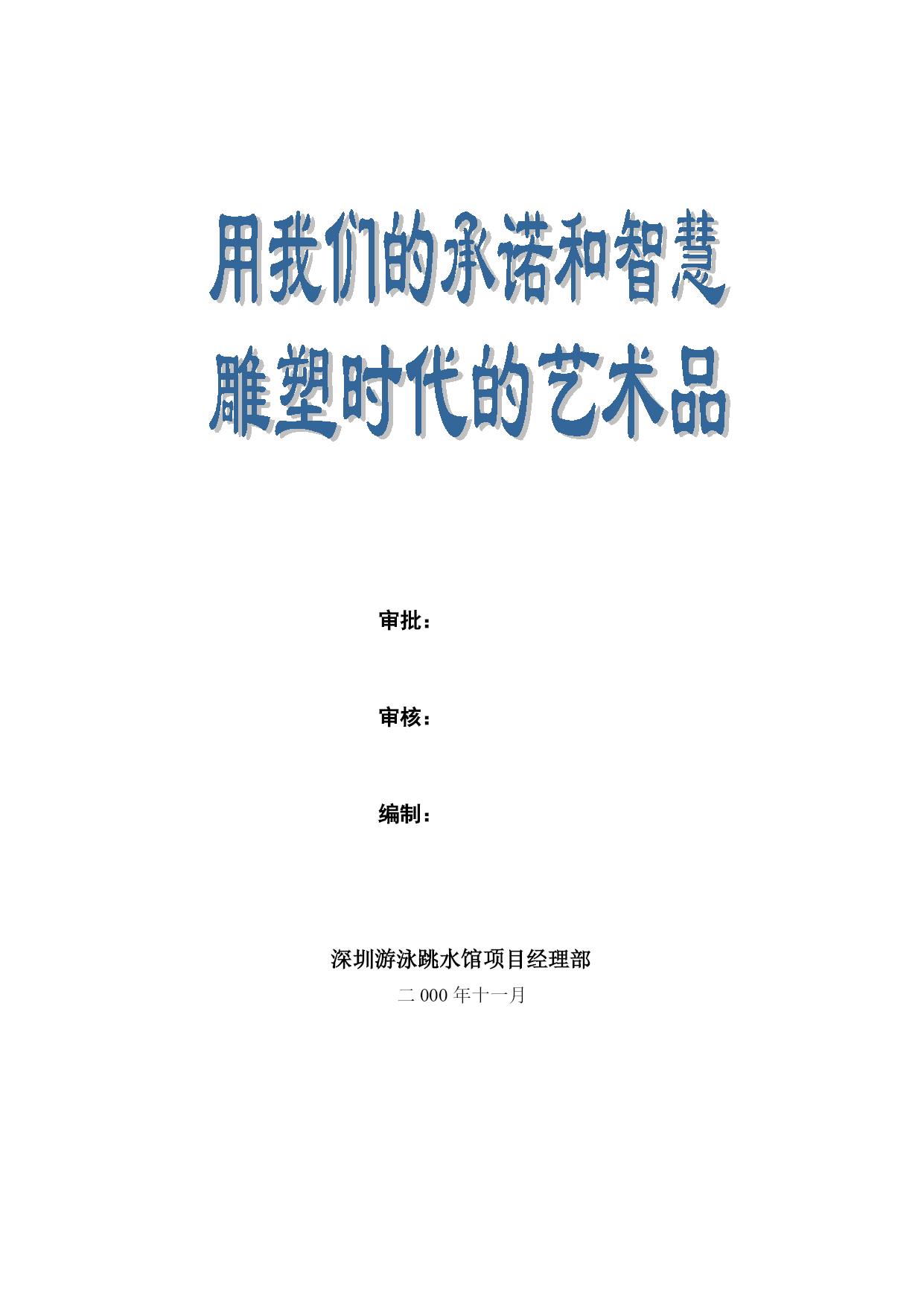

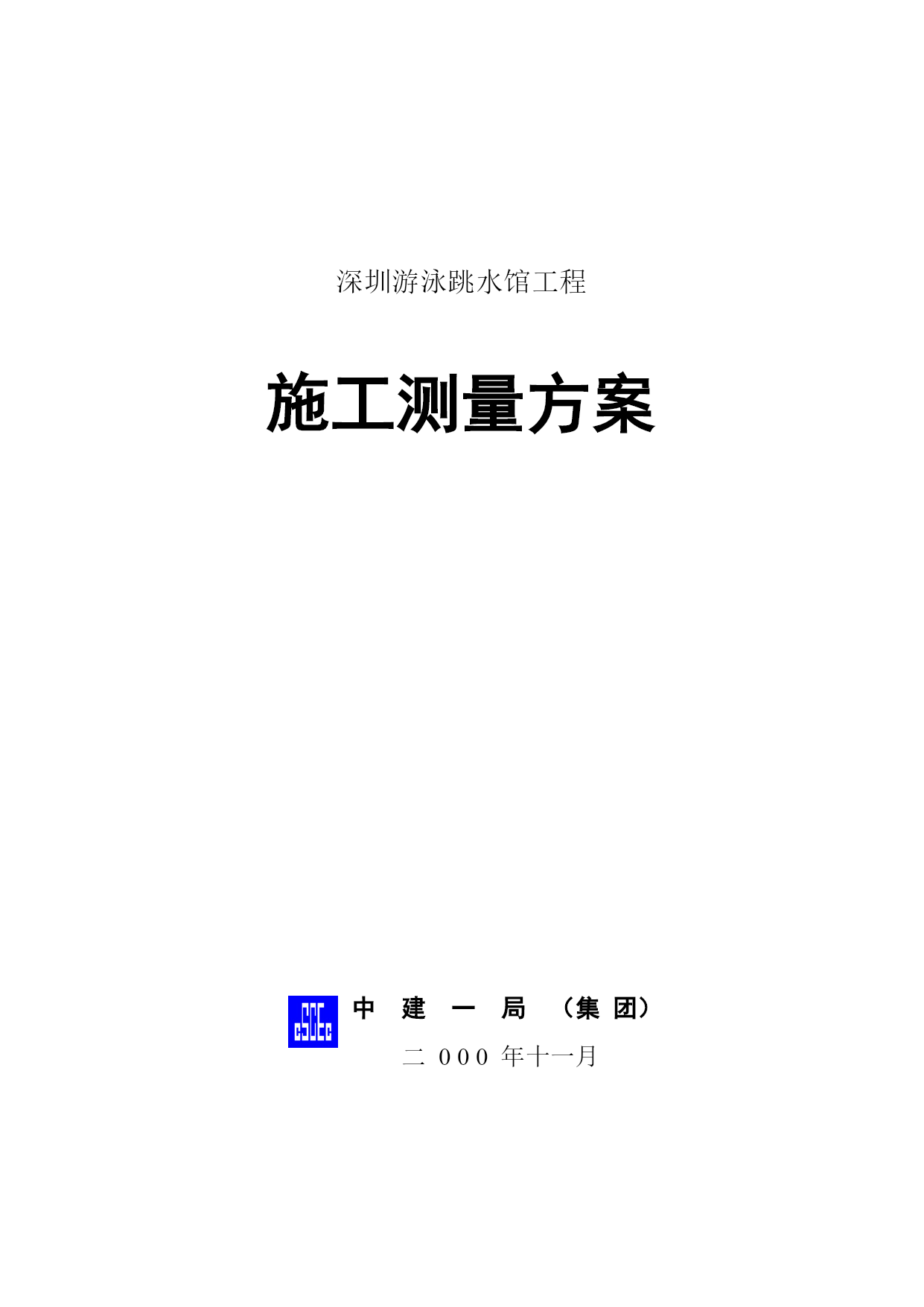

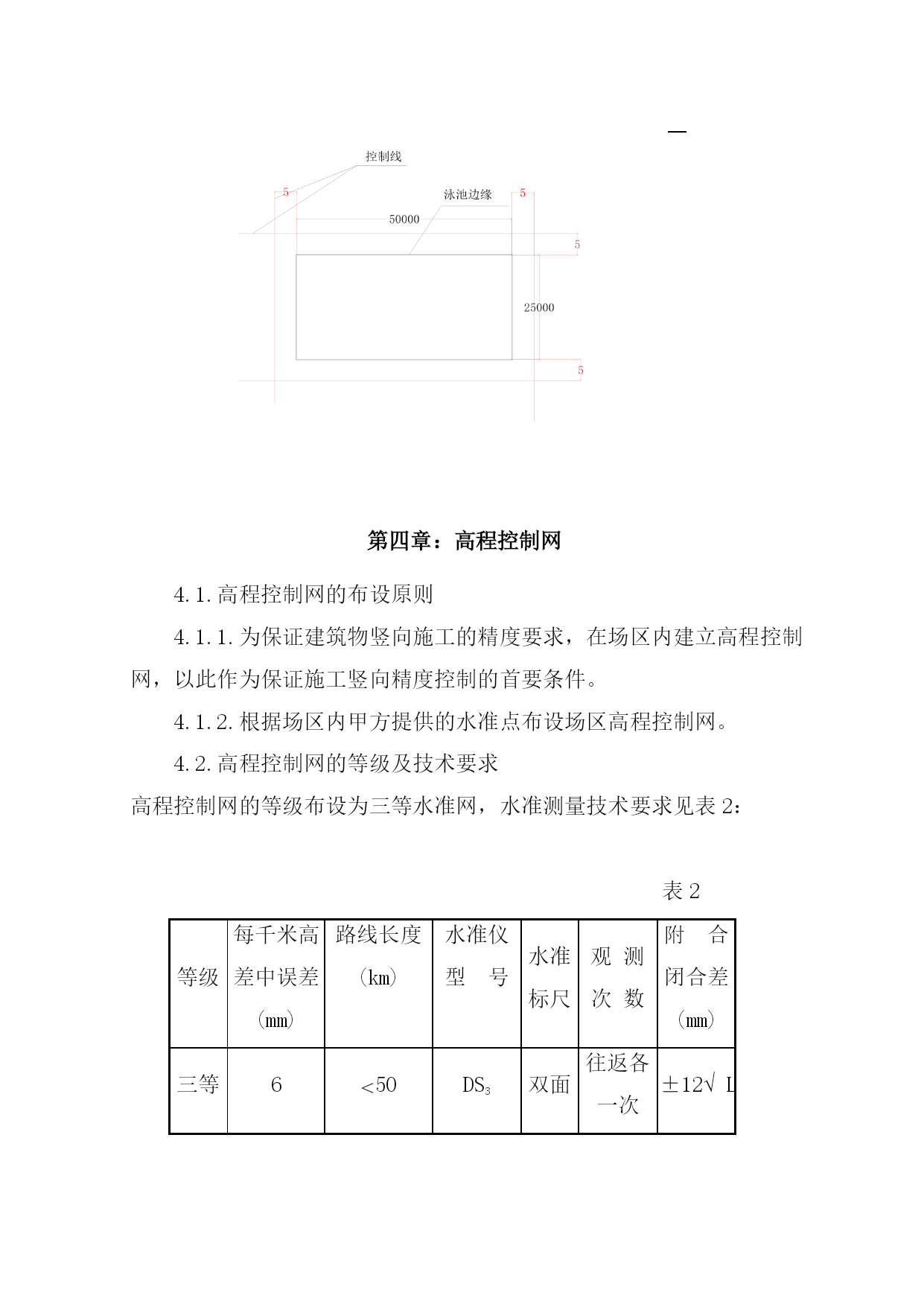

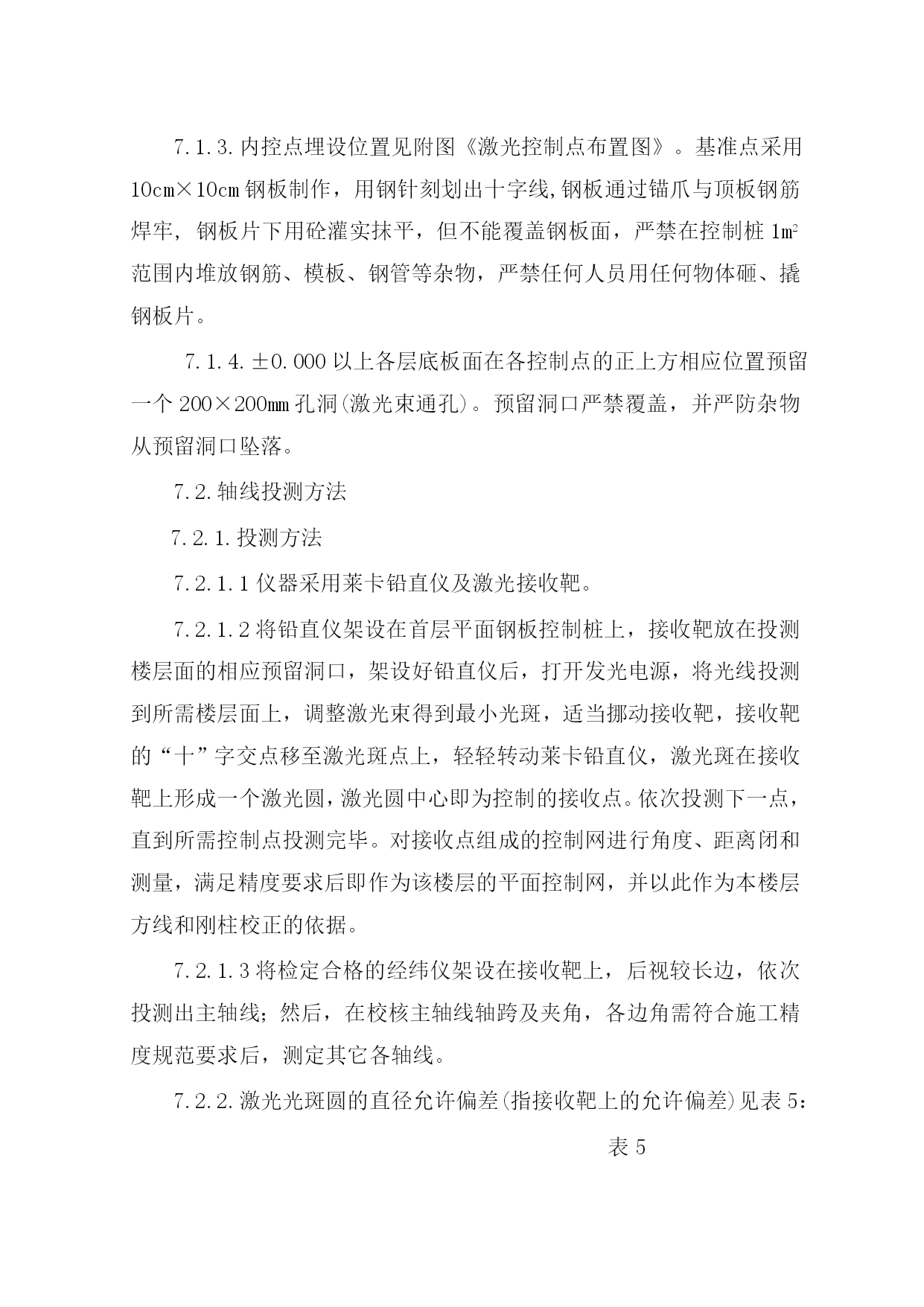

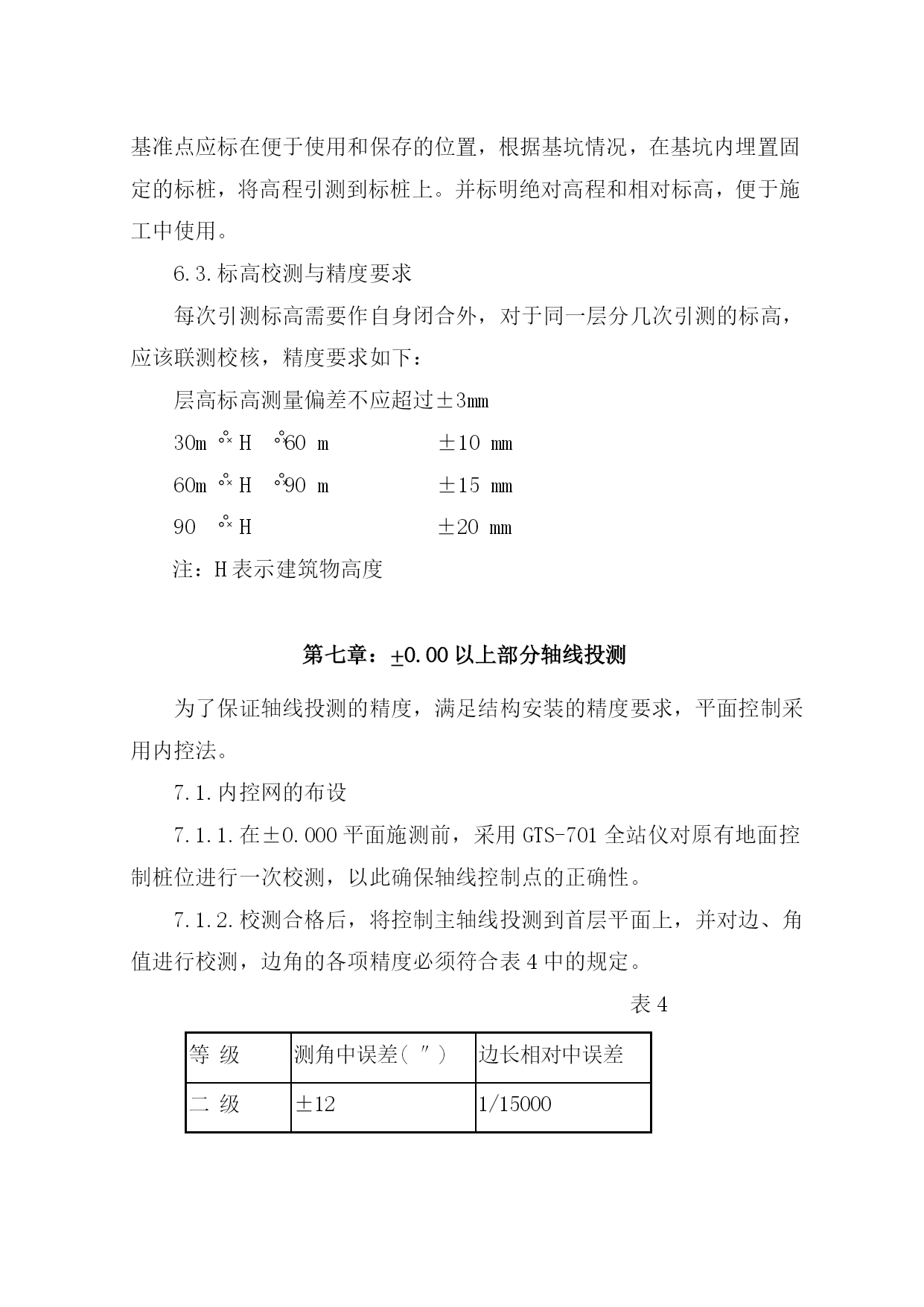

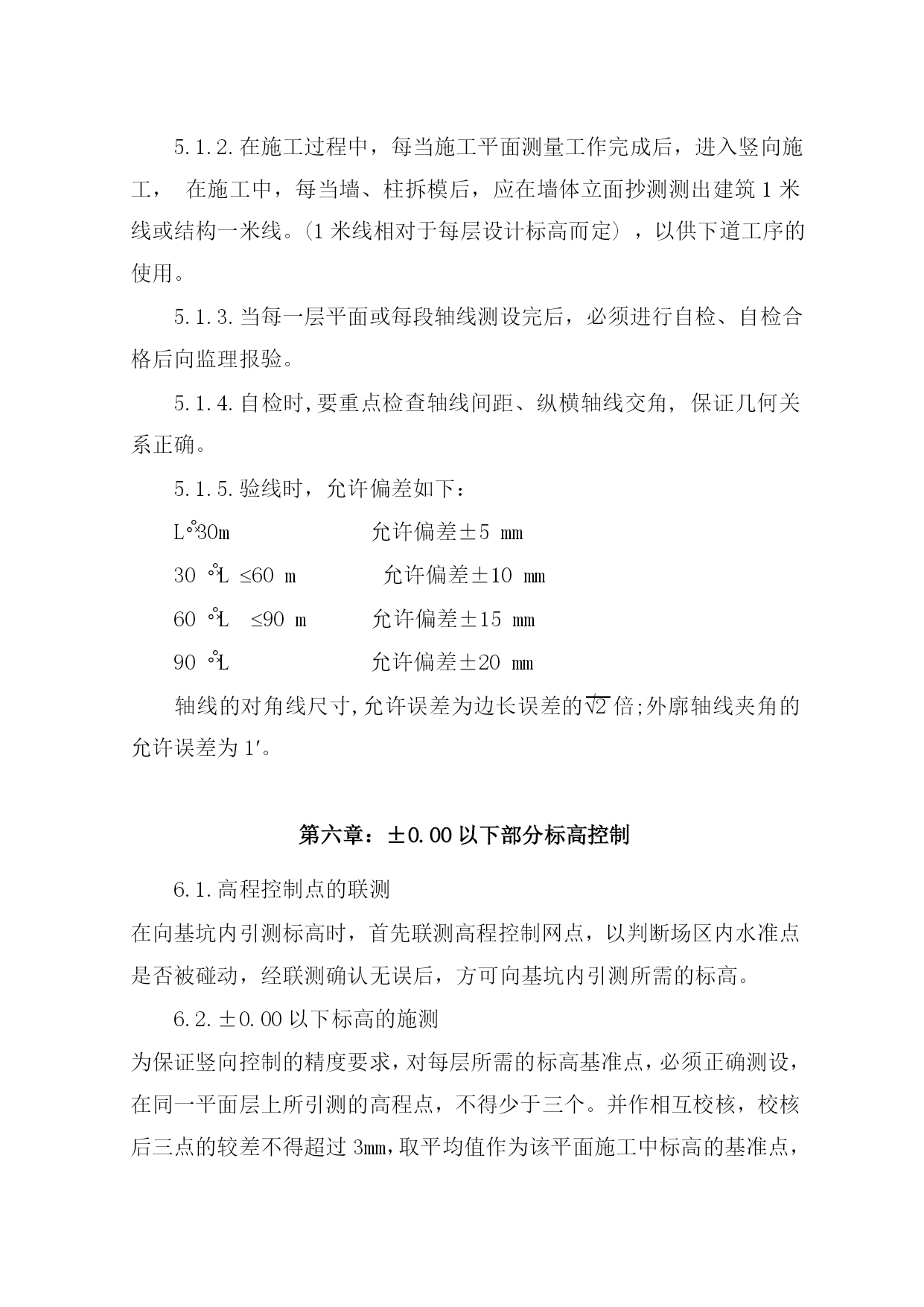

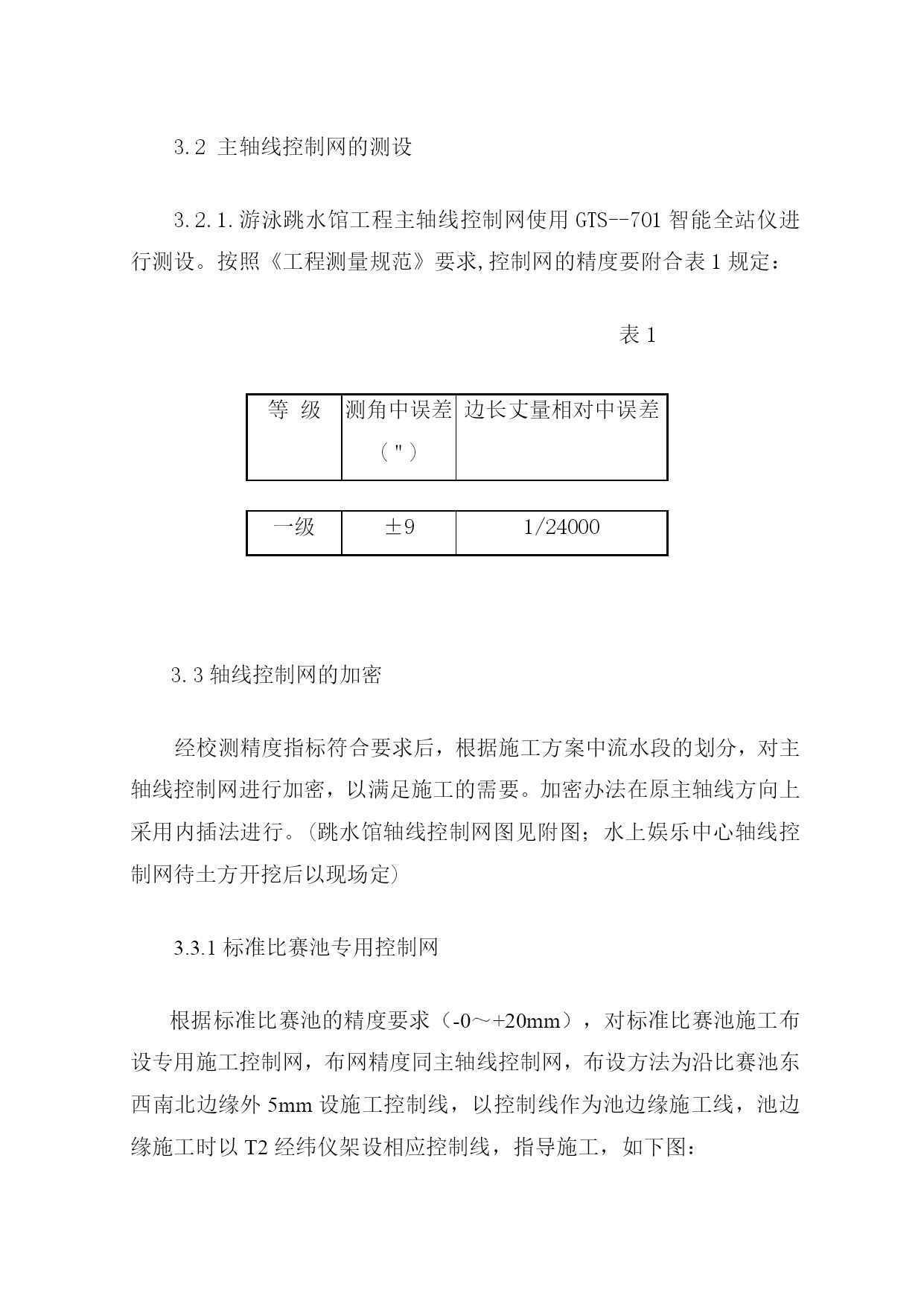

深圳游泳跳水馆工程施工测量方案中建一局（集团）二000年十一月审批：审核：编制：深圳游泳跳水馆项目经理部二000年十一月目录TOC\o"1-2"\h\zHYPERLINK\l"_Toc499541235"第一章：工程概况PAGEREF_Toc499541235\h２HYPERLINK\l"_Toc499541236"第三章：平面控制网的测设PAGEREF_Toc499541236\h２HYPERLINK\l"_Toc499541237"第四章：高程控制网PAGEREF_Toc499541237\h４HYPERLINK\l"_Toc499541238"第五章：基础平面轴线投测PAGEREF_Toc499541238\h５HYPERLINK\l"_Toc499541239"第六章：±0.00以下部分标高控制PAGEREF_Toc499541239\h６HYPERLINK\l"_Toc499541240"第七章：±0.00以上部分轴线投测PAGEREF_Toc499541240\h７HYPERLINK\l"_Toc499541241"第八章：±0.00以上部分标高传递PAGEREF_Toc499541241\h９HYPERLINK\l"_Toc499541242"第九章：质量保证措施PAGEREF_Toc499541242\h１０HYPERLINK\l"_Toc499541243"第十章：测量管理及资料编制PAGEREF_Toc499541243\h１０HYPERLINK\l"_Toc499541244"第十一章：沉降观测点布置及沉降观测PAGEREF_Toc499541244\h１１HYPERLINK\l"_Toc499541245"第十二章：测量设备配置一览表PAGEREF_Toc499541245\h１５HYPERLINK\l"_Toc499541246"第十三章：测量专业人员配备PAGEREF_Toc499541246\h１６第一章：工程概况深圳市跳水游泳馆工程位于深圳市体育发展中心西侧，南临笋岗路，西临泥岗路，地段北侧为体育发展中心用地，东侧为体育发展中心主人口广场。结构形式：主要结构形式为框架结构，屋盖采用索架钢结构。工程概述：本工程为能承接国内外游泳跳水比赛及运动员训练和群众体育运动、水上娱乐相结合的综合性设施。总用地面积为54300平方米，建筑基底面积15484平方米，地上建筑面积25207平方米，总建筑面积为41167平方米。其中标准比赛池长度控制及钢结构安装精度控制是本工程测量工作的着重点。第二章：已有资料收集深圳市规划国土局的城市一级导线点（I679、I680）；深圳市勘察研究院的轴线放点测量报告、基坑周边控制点加密测量，深圳市地籍测绘大队的建设工程开工验线测量报告；游泳跳水馆扩初图。第三章：平面控制网的测设3.1平面控制网布设原则3.1.1.平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。3.1.2.布设平面控制网根据设计总平面图，现场施工平面布置图。3.1.3控制点应选在通视条件良好、安全、易保护的地方。3.1.4.桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好标记。3.2主轴线控制网的测设3.2.1.游泳跳水馆工程主轴线控制网使用GTS--701智能全站仪进行测设。按照《工程测量规范》要求,控制网的精度要附合表1规定：表1等级测角中误差(＂)边长丈量相对中误差一级±91/240003.3轴线控制网的加密经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。加密办法在原主轴线方向上采用内插法进行。(跳水馆轴线控制网图见附图；水上娱乐中心轴线控制网待土方开挖后以现场定)3.3.1标准比赛池专用控制网根据标准比赛池的精度要求（-0～+20mm），对标准比赛池施工布设专用施工控制网，布网精度同主轴线控制网，布设方法为沿比赛池东西南北边缘外5mm设施工控制线，以控制线作为池边缘施工线，池边缘施工时以T2经纬仪架设相应控制线，指导施工，如下图：第四章：高程控制网4.1.高程控制网的布设原则4.1.1.为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。4.1.2.根据场区内甲方提供的水准点布设场区高程控制网。4.2.高程控制网的等级及技术要求高程控制网的等级布设
